加圧送水装置の制御盤はなぜ電動機を止めない警報を採用するのか｜４色の表示灯と非常動力装置との連動を解説

屋内消火栓設備やスプリンクラー設備の加圧送水装置には、ポンプの状態を伝える制御盤が付いています。
盤面には電源・運転・呼水槽減水・電動機過電流という４種類の表示灯が並び、警報が鳴る仕組みも備わっています。
実はこの警報、鳴っても電動機を止めない設計になっていることは意外と知られていません。
本記事では加圧送水装置の制御盤になぜこのような表示灯と警報の仕組みがあるのかを、根拠となる告示から順に解説します。

▼

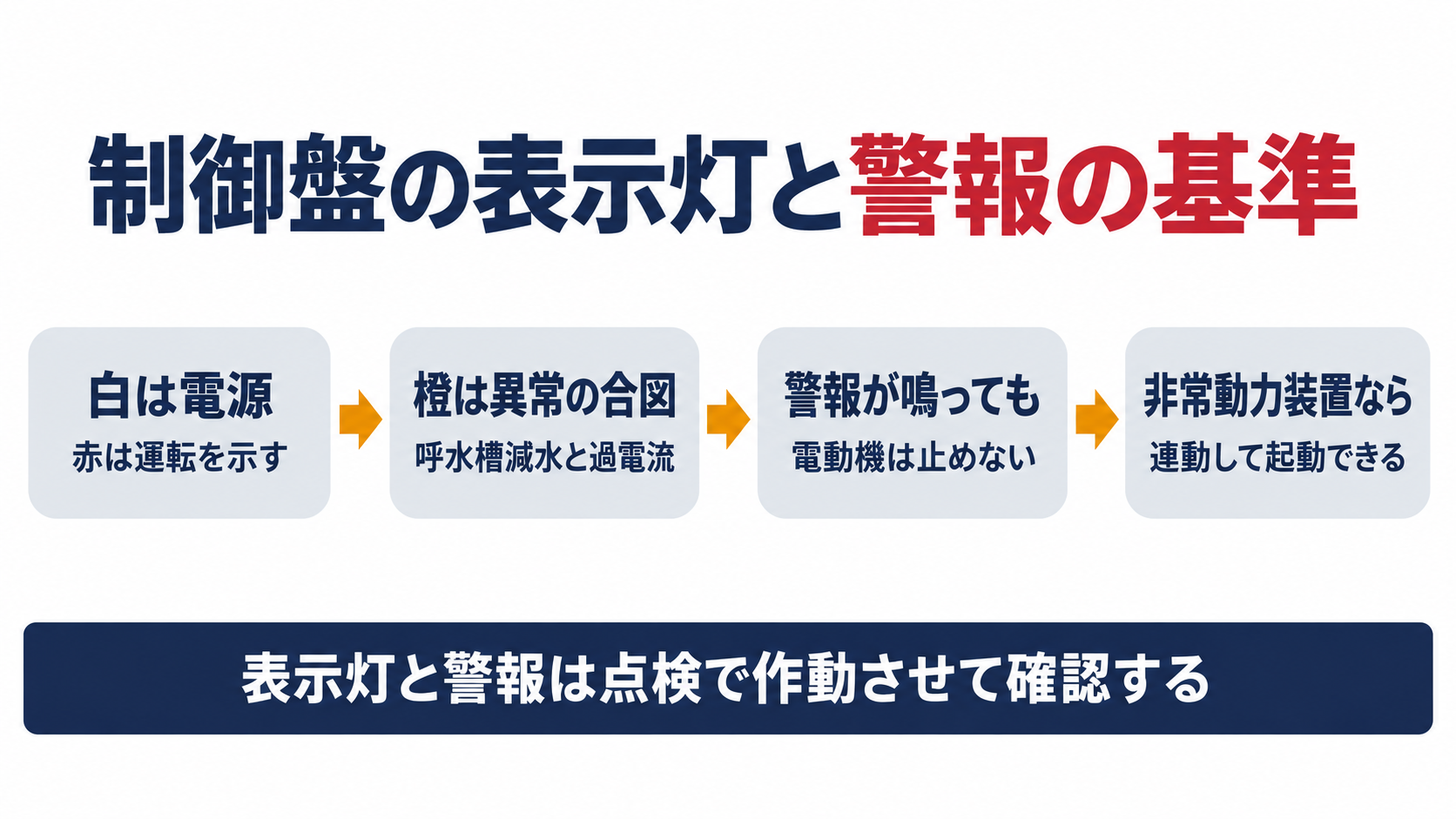

加圧送水装置の制御盤にはなぜ４種類の表示灯が並ぶのか

制御盤には、いくつもの表示灯が色を変えて並んでいます。
実はこの色分けにも、告示で決められた明確な役割があります。 表示灯は色によって役割が振り分けられています。
制御盤は加圧送水装置の監視と操作をまとめて担う装置と告示上定義されています。
電源表示灯（白色）と運転表示灯（赤色）は、電源が入り実際にポンプが動いているかを示す表示です。
呼水槽減水表示灯と電動機過電流表示灯はどちらも橙色で、異常を知らせる警戒色になっています。
つまり色を見るだけで、正常運転なのか警戒すべき状態なのかを瞬時に見分けられる設計だということです。

制御盤の起動用スイッチや表示灯はなぜ名称の表示まで義務づけられるのか

制御盤にはスイッチや表示灯そのものだけでなく、表示の仕方にも決まりがあります。
誰が操作しても迷わないための工夫です。 起動と停止のスイッチは、直接操作できることが条件です。
制御盤には電動機や内燃機関を直接操作できる起動用スイッチと停止用スイッチを設けることが義務づけられています。
あわせて、これらの装置は名称や用途を見やすい箇所に消えないように表示しなければなりません。
これは、日常点検や緊急時に別の担当者が操作しても迷わないようにするための配慮です。
つまり制御盤の表示は飾りではなく、誰が扱っても安全に操作できるようにするための仕組みだということです。

電動機過電流警報装置はなぜ電動機を自動的に止めない設計なのか

警報が鳴ると、多くの人はポンプも止まると考えます。
ところが告示の定めは、その予想とは違う設計を求めています。 警報が鳴っても、電動機は止まらない設計です。
呼水槽減水警報装置や電動機過電流警報装置は、いずれもベル・ブザー等で音響を発して異常を知らせます。
ただし告示は、これらの警報が作動しても電動機を自動的に停止させる機能を持たせてはならないと定めています。
消火のための送水を、警報の作動だけで機械的に止めてしまっては本末転倒になるためです。
つまり警報は異常を知らせるだけで、送水を続けるかどうかの判断は人に委ねられているということです。

非常動力装置と連動させる場合はなぜ例外になるのか

電動機を止めないという原則にも、ただ一つだけ例外があります。
その条件は、送水を止めないための工夫と深く関わっています。 例外が認められるのは非常動力装置がある場合だけです。
非常動力装置とは、内燃機関やガスタービン等の原動機でポンプを駆動する装置と定義されています。
電動機用のポンプにこの非常動力装置を付け加えている場合に限り、過電流警報の作動と連動して非常動力装置を起動させることが認められます。
これは電動機を止めるのではなく、別の動力源に切り替えて送水を継続させるための連動だからです。
つまり例外が許されるのは、送水そのものが途切れない構成になっている場合だけだということです。

点検のときに表示灯と警報装置の何を確認すればよいのか

ここまでの基準は、条文を読むだけでは実務に活きません。
最後に、点検で実際に確かめるべき視点を整理します。 点検では４種類の表示灯と警報の作動を確認します。
消防法施行規則は、加圧送水装置の構造や性能を消防庁長官が定める基準、つまりここまで見てきた告示に委ねています。
点検の実務では、電源・運転・呼水槽減水・電動機過電流の４種類の表示灯が正しく点灯するかをまず確認します。
あわせて警報のベル・ブザーが鳴るか、停止や復帰が直接操作でしか行えないかも確認の対象です。
つまり表示灯と警報装置は、条文を読むだけでなく実際に作動させて確かめるべき設備だということです。
