非常電源専用受電設備の総合点検ではなぜ保護継電器等をもう一度確認するのか｜高圧又は特別高圧限定の開閉器とヒューズと接地の基準も解説

非常電源専用受電設備の総合点検には、機器点検には出てこない項目があります。
高圧又は特別高圧の設備に限って、開閉器及び遮断器とヒューズ類と接地を、もう一度確かめるのです。
保護継電器等も、総合点検では機器点検とは違う方法で確認します。
この記事では、消防庁の点検要領が定める総合点検の中身を、接地抵抗の区分ごとの基準値まで含めて確認します。

総合点検は、機器点検と同じことをもう一度やるだけですか。

いいえ。
高圧又は特別高圧の設備だけ、確認する項目自体が増えますよ。

接地抵抗の基準値も、設備によって違うんですか。

はい。
接地工事の種別ごとに数値が決まっています。

この記事の結論

機器点検の継電器（低圧のものに限る）は端子の緩みなどを目視で確認しますが、総合点検の保護継電器等は継電器用試験器を用いて作動状況そのものを確認します
総合点検の開閉器及び遮断器・ヒューズ類・接地の３項目は、高圧又は特別高圧の非常電源専用受電設備だけに追加され、低圧専用の設備にはこの項目がありません
接地抵抗の基準値は、Ａ種10Ω以下・Ｂ種計算値・Ｃ種10Ω以下・Ｄ種100Ω以下と接地工事の種別ごとに異なります
高圧又は特別高圧の開閉器及び遮断器は手動又は継電器の作動等により、ヒューズ類は目視により確認します
総合点検の接地は接地抵抗測定器で数値そのものを測定しますが、機器点検の接地（低圧のものに限る）は目視だけで数値は測りません

▼

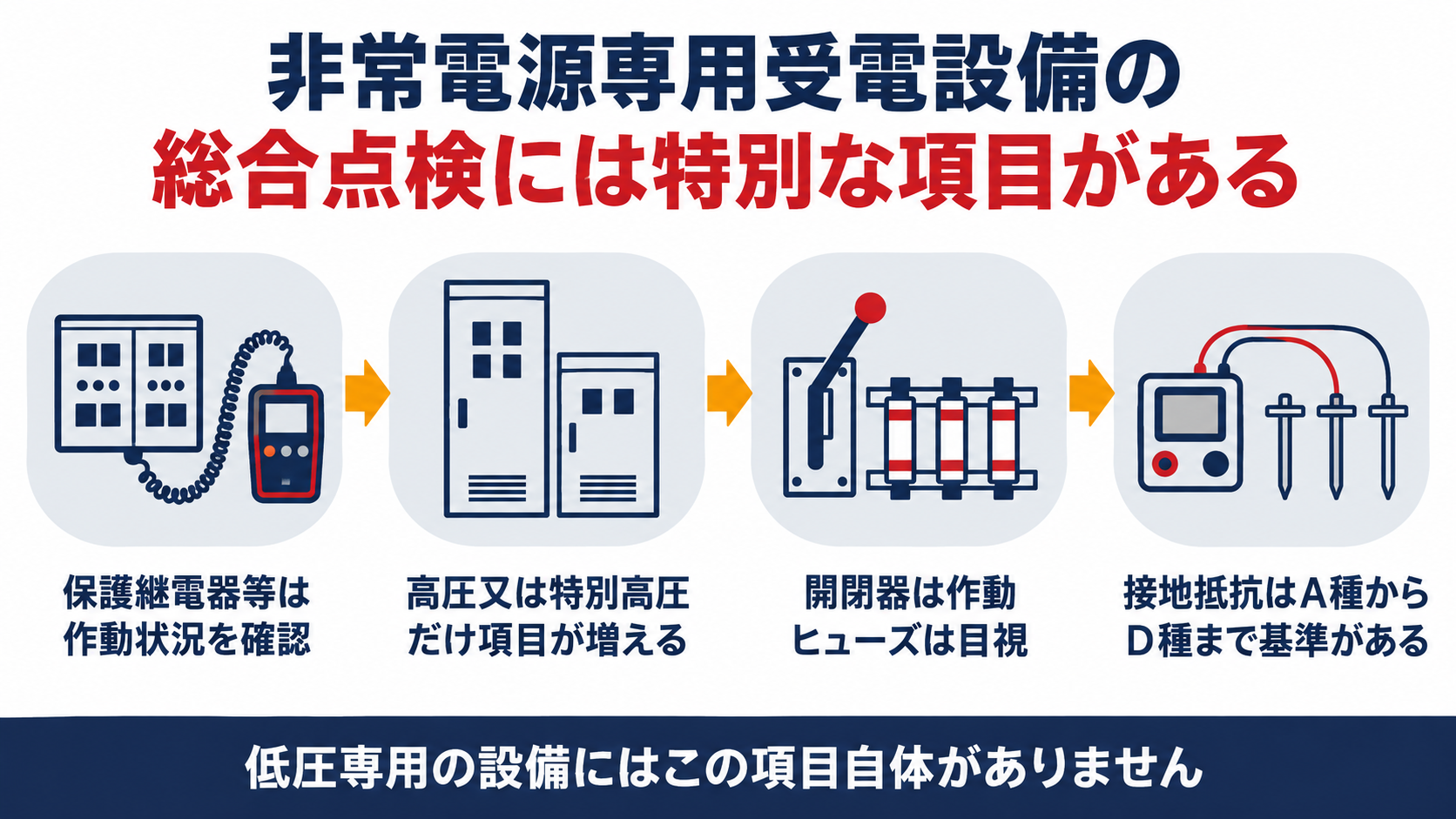

非常電源専用受電設備の総合点検の流れとして、保護継電器等の作動状況確認、高圧又は特別高圧だけ項目が増えること、開閉器は作動でヒューズは目視による確認、接地抵抗はＡ種からＤ種まで基準があることを示した図解

機器点検の継電器と総合点検の保護継電器等はなぜ確認の仕方が違うのか

灰色の継電器盤の端子を指でなぞって確認する点検者と、その横に配線でつながった継電器用試験器が置かれているイメージ

非常電源専用受電設備には「継電器」という項目が、機器点検と総合点検の両方に出てきます。
同じ継電器なのに、確認の仕方がまったく違います。消防用設備等の点検要領の全部改正について（平成14年消防予第172号）第23　非常電源（非常電源専用受電設備）　機器点検　高圧受電盤及び配分電盤　継電器（低圧のものに限る。）　ア　端子の緩み、脱落、接点の焼損、ほこりの付着等がないこと。イ　設定値が適正であり、機能が正常であること。　総合点検　保護継電器等　点検方法　継電器用試験器を用いて確認する。判定方法　作動状況が適正であること。機器点検の継電器は低圧のものに限り、端子の緩みや接点の焼損、ほこりの付着といった外観を目視で確かめる項目です。
一方、総合点検の保護継電器等は、継電器用試験器という専用の機器を使って、実際に模擬的な異常を与え、作動状況そのものを確認します。
外観に異常がなくても、いざというときに正しく作動するとは限りません。
だから総合点検では、見た目ではなく動きを確かめるのです。

継電器って、見た目が無事なら大丈夫じゃないんですか。

いいえ。
総合点検では試験器で実際に動かして確かめますよ。

総合点検ではなぜ高圧又は特別高圧の設備だけ項目が増えるのか

黄色い高圧注意の表示が付いた背の高い高圧受電盤と、その横に並ぶ背の低い配電盤のイメージ

総合点検には「高圧又は特別高圧の非常電源専用受電設備」という、設備の種類を限定した見出しの項目があります。
この限定には理由があります。消防用設備等の点検の基準及び消防用設備等点検結果報告書に添付する点検票の様式を定める件（昭和50年消防庁告示第14号）別表第23　非常電源（非常電源専用受電設備）の点検の基準　２　総合点検　(4)　高圧又は特別高圧の非常電源専用受電設備　ア　開閉器及び遮断器　イ　ヒューズ類　ウ　接地機器点検のほうを見ると、開閉器及び遮断器・ヒューズ類・接地の３項目は、いずれも「低圧のものに限る」という条件付きで並んでいます。
つまり、高圧又は特別高圧の同じ機器は、そもそも機器点検では確認の対象になっていません。
その空白を埋めるのが、総合点検の(4)という項目です。
低圧専用の非常電源専用受電設備には、この(4)の項目そのものがありません。

うちは低圧だけなんですが、それでも関係ある話ですか。

低圧だけなら、この(4)の項目自体がありません。

高圧又は特別高圧の開閉器及び遮断器とヒューズ類は何で確かめるのか

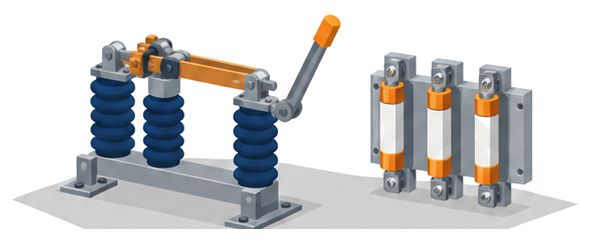

長い操作レバーの付いた高圧開閉器を操作する点検者と、その横でカートリッジ式ヒューズを目視確認している様子のイメージ

高圧又は特別高圧の非常電源専用受電設備では、開閉器及び遮断器とヒューズ類を、別々の方法で確かめます。消防用設備等の点検要領の全部改正について（平成14年消防予第172号）第23　非常電源（非常電源専用受電設備）　総合点検　高圧又は特別高圧の非常電源専用受電設備　開閉器及び遮断器　点検方法　手動又は継電器の作動等により確認する。判定方法　ア　変形、損傷、端子の緩み等がないこと。イ　開閉位置及び開閉機能が正常であること。ウ　容量は負荷に対して適正であること。　ヒューズ類　点検方法　目視により確認する。判定方法　損傷、溶断等がなく、所定の容量のものが使用されていること。開閉器及び遮断器は、手動で操作するか、継電器を作動させることで、実際に開閉させて確認します。
変形や端子の緩みがないことに加え、開閉位置と開閉機能が正常であること、容量が負荷に対して適正であることまで見る項目です。
一方のヒューズ類は、目視だけで足ります。損傷や溶断がないか、所定の容量のものが使われているかを確かめます。
同じ(4)の中でも、実際に動かして確かめる項目と、見るだけで足りる項目が分かれています。

開閉器は実際に動かすのに、ヒューズは見るだけでいいんですか。

はい。
溶断や損傷の有無は目視で十分なんです。

接地抵抗はなぜ接地工事の種別ごとに基準値が違うのか

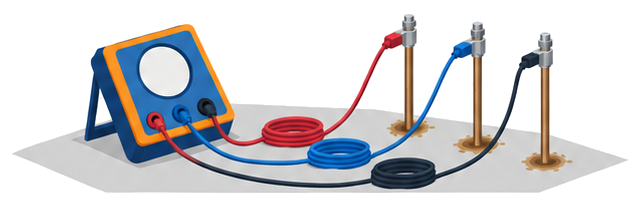

接地抵抗計から３本の配線が伸び、地面に一列に打ち込まれた３本の接地棒につながっているイメージ

総合点検の接地抵抗には、第23－２表という数値の一覧があります。
この表は、接地工事の種別によって基準値がまったく違います。消防用設備等の点検要領の全部改正について（平成14年消防予第172号）第23　非常電源（非常電源専用受電設備）　総合点検　接地抵抗　第23－２表　高圧用又は特別高圧用の機械器具の鉄台及び金属製外箱　Ａ種　10Ω以下。高圧又は特別高圧の電路と低圧電路とを結合する変圧器の低圧側の中性点　Ｂ種　計算値。高圧計器用変成器の２次側一端子　Ｄ種　100Ω以下。低圧用機械器具の鉄台及び金属製外箱のうち300Ｖを超えるもの　Ｃ種　10Ω以下。（注２）低圧電路において、当該電路に地絡を生じた場合に0.5秒以内に自動的に電路を遮断する装置を設けるときは、500Ω以下。Ａ種は高圧又は特別高圧用の機械器具の鉄台や金属製外箱に使い、10Ω以下という、いちばん厳しい基準値です。
高圧又は特別高圧の電路と低圧電路を結ぶ変圧器の低圧側中性点に使うＢ種は、固定値ではなく１線地絡電流から計算して求めます。
低圧用の機械器具は、300Ｖを超えるものがＣ種で10Ω以下、300Ｖ以下のものはＤ種で100Ω以下です。ただし、電路に地絡が生じたとき0.5秒以内に自動遮断する装置があれば、Ｄ種・Ｃ種とも500Ω以下まで緩和されます。
高圧側に近い機器ほど、感電や事故の被害が大きくなるため、基準値も厳しくなるという考え方です。

Ａ種が10Ω以下で、Ｄ種が100Ω以下というのは、覚えにくいです。

高圧側ほど厳しいと覚えておけば大丈夫です。

総合点検の接地は機器点検の接地とどう違うのか

接地抵抗計の数値を読み取る点検者と、その横で低圧の接地線を目視だけで確かめている点検者が並ぶイメージ

「接地」という項目は、機器点検にも総合点検にも出てきますが、見るものが違います。消防用設備等の点検要領の全部改正について（平成14年消防予第172号）第23　非常電源（非常電源専用受電設備）　機器点検　接地（低圧のものに限る。）　点検方法　目視により確認する。判定方法　著しい腐食、断線、損傷等がないこと。　総合点検　高圧又は特別高圧の非常電源専用受電設備　接地　点検方法　接地抵抗測定器により確認する。判定方法　著しい腐食、断線、損傷等がなく、接地抵抗値が適正であること。機器点検の接地は低圧のものに限り、腐食や断線がないかを目視で確かめるだけです。
これに対して総合点検の接地（高圧又は特別高圧）は、接地抵抗測定器を使って、実際の抵抗値そのものを測定します。
つまり、高圧又は特別高圧の接地線がきちんと機能しているかどうかの数値は、総合点検のときにしか測られません。
外観に異常がなくても、数値で見てはじめて分かることがあるという点は、保護継電器等と同じ考え方です。

低圧の接地は、数値まで測らなくていいんですか。

機器点検では目視だけで足ります。
役割がきちんと分かれているんです。
