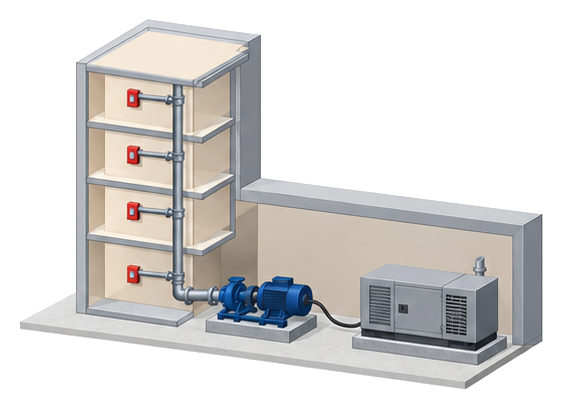

高さが70ｍを超えるビルの連結送水管には、上の階まで水を押し上げるブースターポンプ（加圧送水装置）が付いています。
国の規則は、このポンプの非常電源に２時間以上動かせる容量を求めていますが、冷却水や燃料をどう用意するかまでは書いていません。
鴻巣市・桶川市・北本市を受け持つ埼玉県央広域消防本部の審査基準は、自家発電設備の冷却水槽と起動用の蓄電池、長時間形の発電装置まで決めています。
国の規則から県央広域の基準へ順にたどり、鈴鹿市・四日市市・津市・大阪市・堺市と比べます。
鴻巣市の高層ビルで、発電機の更新の見積りに冷却水槽まで入っていました。
発電機だけ替えれば済むのではないのでしょうか。
その発電機が連結送水管のポンプも受け持っているなら、冷却水も２時間分が要ります。
発電機が止まらずに回り続けられるかまで見るのが県央広域の基準です。
２時間という数字は、どこで決まっているのですか。
出発点は国の消防法施行規則です。
そこから県央広域の審査基準へ、条文を借りている順にたどります。

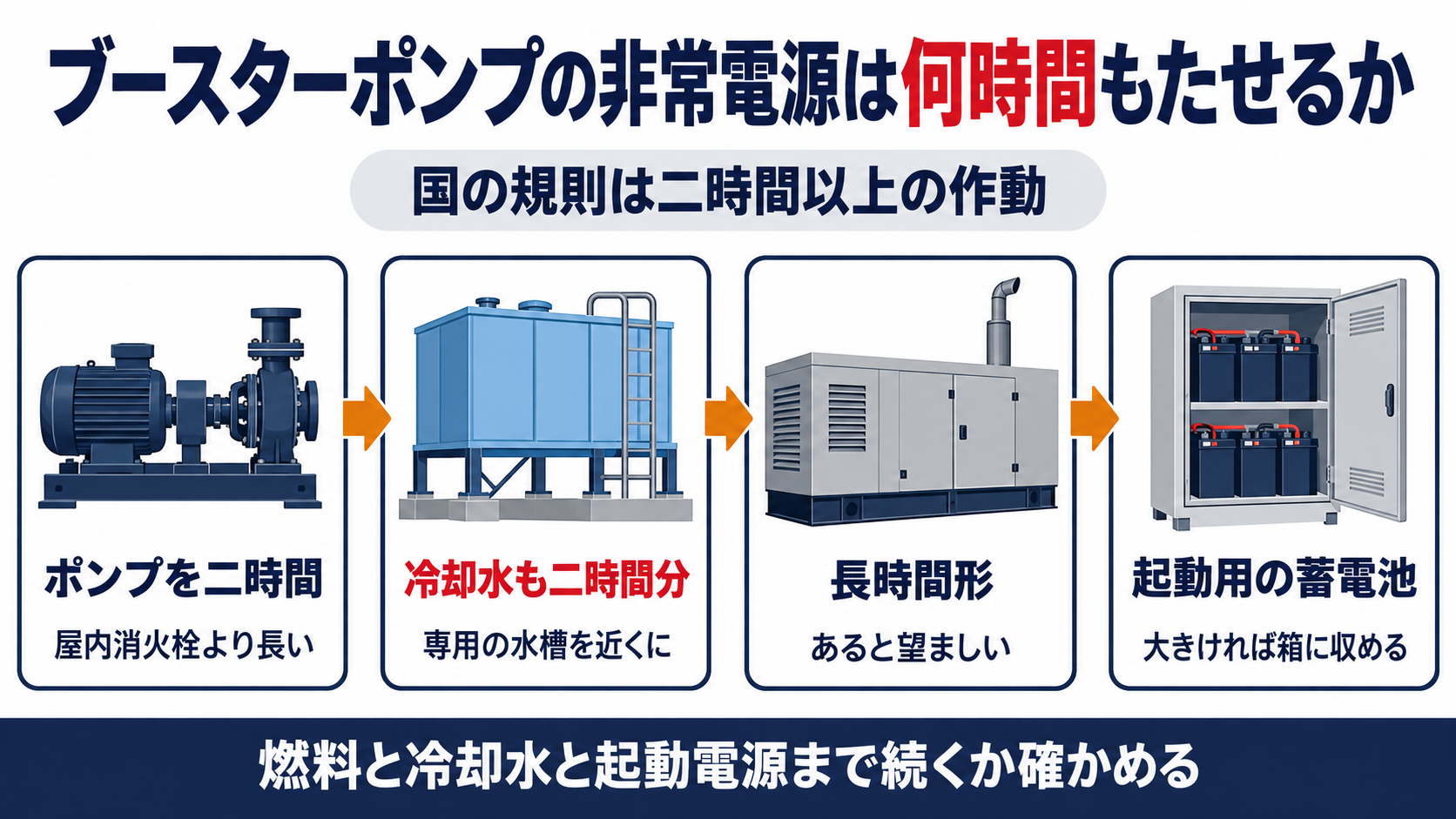

- 国の規則は、連結送水管の加圧送水装置の非常電源に２時間以上作動できる容量を求め、残りは屋内消火栓設備の非常電源の規定を借りている
- 埼玉県央広域は、冷却水が要る発電機には連結送水管なら２時間以上運転できる専用の冷却水槽を近くに設けるとしている
- 連結送水管の非常電源には、定格負荷で連続10時間運転できる長時間形の自家発電装置が望ましいとしている（行政指導の▲）
- 起動用の蓄電池は、専用で4,800AH・セル以上か、他の設備と共用ならキュービクル式にする
- 鈴鹿市は県央広域と同じ文で、四日市市は起動用蓄電池を20キロワット時で区切り、大阪市はガスの発電機の予備燃料を２時間分にボンベ１本を足させる
▼
国の規則はブースターポンプの非常電源に何時間を求めているのか
そのポンプの非常電源について、規則は時間だけを書き換えて屋内消火栓設備の規定を借りています。
高さ七十メートルを超える建築物にあつては、連結送水管を湿式とし、かつ、加圧送水装置を（略）設けること。
非常電源は、その容量を連結送水管の加圧送水装置を有効に二時間以上作動できる容量とするほか、第十二条第一項第四号の規定の例により設けること。
借りている先の第12条第１項第４号は、非常電源を非常電源専用受電設備・自家発電設備・蓄電池設備・燃料電池設備のどれかとし、特定防火対象物で延べ面積1,000㎡以上のもの（小規模特定用途複合防火対象物を除く）は専用受電設備を使えないとしています。
同じ号のロ(イ)は、自家発電設備の容量を屋内消火栓設備が30分間以上作動できるものとしていて、連結送水管ではここが２時間に置き換わります。
ただ、規則が書いているのは「２時間動かせる容量」までで、発電機を２時間回すための冷却水や燃料をどう用意するかは書かれていません。
そこを各消防本部が審査基準で埋めているので、自分のビルの発電機がどの設備に電気を送っているかを、まず単線結線図で確かめます。
同じ発電機でも、屋内消火栓なら30分、連結送水管なら２時間なのですね。
はい、１台で両方に送っているなら長いほうに合わせて考えます。
結線図でポンプの回路がつながっているかを見ておきましょう。

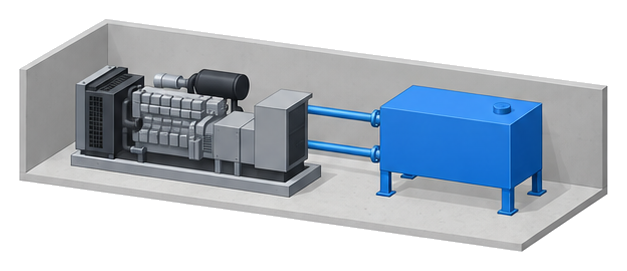

埼玉県央広域は発電機の冷却水を何時間分用意させるのか
連結送水管のときだけ時間が延びる書き方です。
冷却水を必要とする原動機には、定格で１時間（連結送水管の加圧送水装置にあっては、２時間）以上連続して有効に運転できる容量を有する専用の冷却水槽を当該原動機の近くに設けること。
ただし、高架水槽、地下水槽等で他の用途の影響にかかわらず、有効に運転できる容量を十分確保できる場合は、この限りでない。なお、この場合、当該水槽に対する耐震装置並びに地震動等を十分考慮した配管接続及び貫通部の処理を行うこと。
水で冷やす方式の発電機には、ふつうは１時間、連結送水管のポンプに送るものは２時間以上運転できる専用の冷却水槽を、発電機の近くに置きます。
ただし書のとおり、高架水槽や地下水槽で他の用途に左右されずに必要な量を確保できるなら、専用の水槽は要りません。
その場合でも、水槽の耐震と、地震の揺れを考えた配管のつなぎ方・壁や床を貫く部分の処理は求められます。

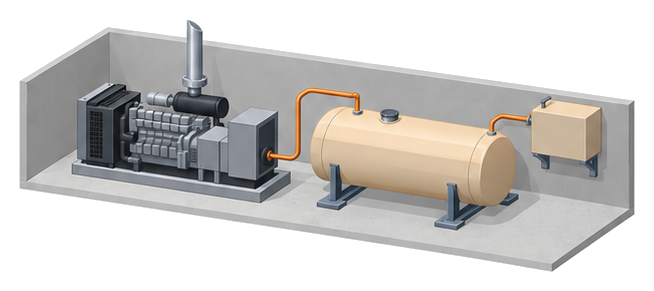

同じ⑵ウは燃料槽を原動機の近くに置き、容量を「定格負荷で連続運転可能時間以上」としていて、この項目には印がありません。
発電機を替えるときは、本体だけでなく冷却水槽の容量と配管が２時間分に合っているかも見積りの範囲に入れます。
つまり、屋上の高架水槽を使っていても、量と揺れ対策が足りていればよいのですね。
そうです、ただ他の用途で水位が下がる水槽だと足りているとは言えません。
水槽の系統図で、発電機の分が別に確保されているかを見てください。
長時間形の自家発電装置が望ましいとはどういう意味なのか
ここには行政指導の印が付いています。
連結送水管の非常電源に用いる場合にあっては、長時間運転できる性能を有するものであること（定格負荷で連続10時間運転できるものとして、認定されている長時間形自家発電装置の設置が望ましいこと。）。▲
本文は、連結送水管の非常電源に使う発電機を「長時間運転できる性能を有するもの」とし、かっこ書きで連続10時間運転できるとして認定された長時間形の設置が望ましいとしています。
末尾の▲は、県央広域の凡例で行政指導を表す印です。
国の規則が求めるのは２時間以上の容量なので、10時間形は法令の義務ではなく、理由までは書かれていませんが国の時間を超える上乗せの指導です。
新築や発電機の更新では、設計者に長時間形の認定品かどうかを確かめ、そうでなければ消防本部との協議でどう説明するかを事前に決めておきます。
望ましいという書き方なら、ふつうの発電機でも違反ではないのですね。
法令の２時間を満たしていれば義務違反ではありませんが、協議では理由を聞かれることがあります。
更新の計画段階で、機種の選び方を消防本部と相談しておくと安心です。

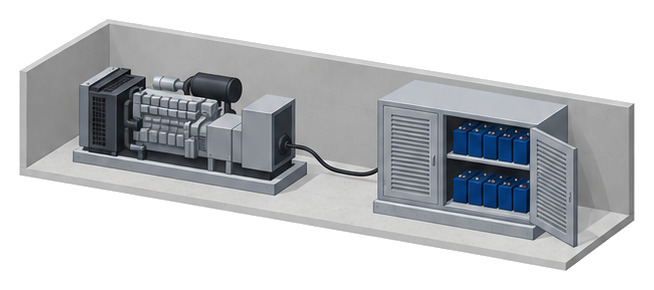

起動用の蓄電池はどんなときキュービクル式にするのか
県央広域は、この蓄電池の置き方を容量と共用の有無で分けています。
起動用に蓄電池設備を用いる場合は、次によること。
(ｱ) 専用に用いるもので、その容量が4,800AH・セル以上の場合は、キュービクル式のものとすること。
(ｲ) 他の設備（変電設備の操作回路等）と共用しているものは、キュービクル式のものとすること。
(ｳ) 別室に設けるものは、６⑴の例によること。
起動専用の蓄電池なら、容量が4,800AH・セル以上になったときにキュービクル式にします。
変電設備の操作回路などと共用している蓄電池は、容量にかかわらずキュービクル式です。
キュービクル式にせず別室に置くときは、同じ章の蓄電池設備の項目６⑴の置き方に従います。
この３項目には印がなく、行政指導の▲が付いた長時間形の項目とは扱いが違います。
発電機を更新するときは、起動用の蓄電池の容量と共用の有無を設備台帳で確かめます。
4,800AH・セルという単位は、どう計算すればよいのか分かりません。
蓄電池の銘板に容量とセル数が書かれているので、それを設計者に渡せば確かめてもらえます。
共用かどうかは結線図で分かります。

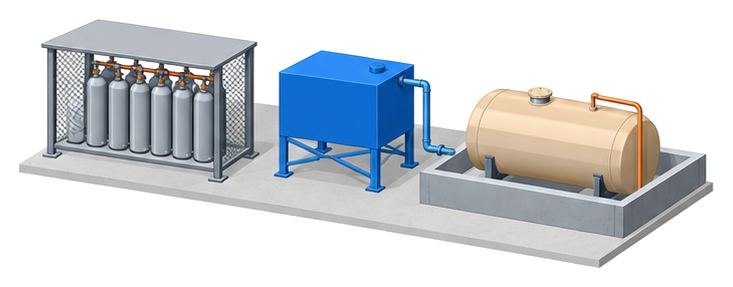

ほかの消防本部は冷却水や燃料をどう確保させているのか
東大阪市は非常電源の章を今回確認できていないため、表に入れていません。
気体の予備燃料を保有するガス専焼発電設備で、連結送水管（加圧送水装置を設けるものに限る。）の電源を供給するものにあっては、予備燃料の保有量を２時間以上連続して運転できる容量にボンベ１本（７立方メートル）を加えたものとすること。（略）
| 本部 | 冷却水槽 | 起動用蓄電池をキュービクル式にする目安 | 連結送水管の上乗せ |
|---|---|---|---|
| 埼玉県央広域 | １時間（連結送水管は２時間）以上 | 専用で4,800AH・セル以上／共用 | 長時間形（10時間）が望ましい▲ |
| 鈴鹿市 | １時間（連結送水管は２時間）以上 | 専用で4,800AH・セル以上／共用 | 長時間形（10時間）が望ましい▲ |
| 四日市市 | １時間（連結送水管は２時間）以上 | 専用で20キロワット時以上／共用 | 記載なし |
| 堺市 | １時間（連結送水管は２時間）以上で任意に設定された時間以上 | 専用で4,800Ah・セル以上／共用 | 記載なし |
| 津市 | 規則で定める作動時間以上運転できる冷却方式５通り・２分の１以上減水で防災センター等へ警報 | この項目に記載なし | 燃料の自動補給は作動時間分を下回ったら作動 |
| 大阪市 | この項目に記載なし | この項目に記載なし | ガス専焼発電設備の予備燃料は２時間分＋ボンベ１本（７立方メートル） |
鈴鹿市は県央広域と同じ文で、冷却水槽・起動用蓄電池・長時間形まで並び、長時間形だけに▲が付いています。
四日市市は冷却水槽が同じ１時間／２時間で、起動用蓄電池を20キロワット時以上で区切り、どちらにも下線（行政指導の印）はありません。
堺市は冷却水槽を「１時間（連結送水管は２時間）以上で任意に設定された時間」以上とし、津市は時間の数字を書かずに冷却方式５通りと減水警報、燃料の自動補給で作動時間を守らせます。
大阪市は気体燃料で動く常用防災兼用のガス専焼発電設備が連結送水管のポンプに送るとき、予備燃料を２時間分にボンベ１本を足した量とし、この項目に◆の印はありません。
表の記号は、県央広域と鈴鹿市の▲・四日市市の下線・大阪市の◆が各本部の行政指導の印で、津市の基準には記号がありません。
同じ２時間でも、冷却水で見る本部と燃料で見る本部があるのですね。
どの本部でも、発電機が２時間止まらないことを付属設備まで含めて見ています。
点検の報告書でも、冷却水と燃料の量を書き留めておきましょう。
よくある質問
まとめ
見積りの冷却水槽が２時間分に合っているか、設計者に確かめてみます！
発電機の更新は、冷却水と燃料と起動用の蓄電池まで一緒に見直すのが近道です。
