救助袋の結合部と可動部はどこを点検すればよいのか｜結び目から回転部の作動まで解説

救助袋の点検報告書に「結合部　良」「可動部　良」と書かれていても、実際にどこを確認したのか分からない防火管理者の方は多いのではないでしょうか。
斜降式・垂直式いずれの救助袋も、入口金具と袋本体をつなぐ部分と、入口金具が動く部分には、点検要領で具体的な確認項目が決められています。
展張部材と入口金具の結び目、取手、下部出口と保護マットの結合という結合部の３項目、そして回転部・折りたたみ部・伸縮部の作動という可動部の項目を、それぞれ見ていきます。
点検結果報告書の「結合部」「可動部」の一言の裏にある具体的な確認内容が分かります。

救助袋の点検票に「結合部　良」とだけ書かれていて
実際どこを見たのか分からないんです。

結合部には３つの確認項目が決まっています。
可動部にも外形と機能の２つがあります。

結び目とか取手とか、具体的に教えてほしいです。

点検要領の順番どおり、ひとつずつ説明します。

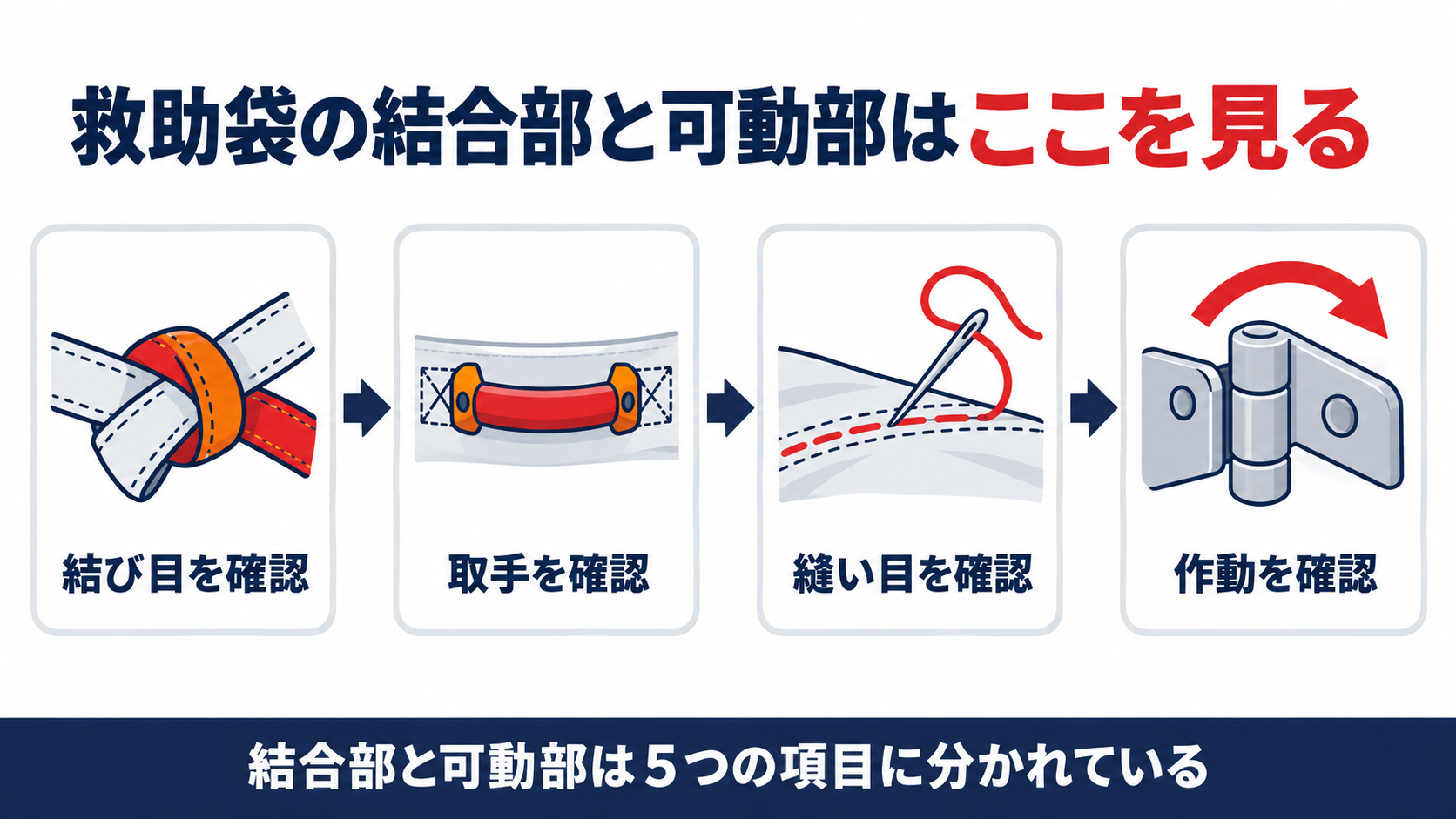

この記事の結論

結合部のアは展張部材と入口金具の結び目で、緩み・損傷の有無を見ます
結合部のイは取手で、損傷及び著しい摩耗の有無を見ます
結合部のウは下部出口と保護マットの結合で、縫い糸切れの有無を見ます
可動部の外形は、変形・損傷・腐食の有無を見ます
可動部の機能は、回転部・折りたたみ部・伸縮部の作動が円滑かを見ます

▼

結合部の「展張部材と入口金具の結び目」はどこを見ればよいのか

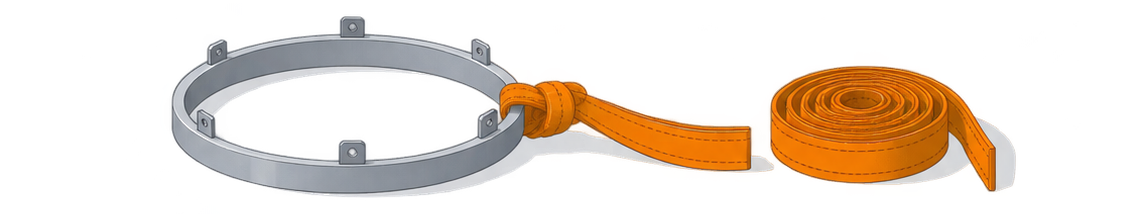

救助袋の入口金具に展張部材の結び目が取り付けられ、緩みと損傷の有無を確認するイラスト

救助袋の結合部で最初に見るのは、袋を左右に広げて保つ展張部材の結び目です。
入口金具に結んだこの結び目がゆるんでいないかを確認します。

問　平成14年消防予第172号「消防用設備等の点検要領の全部改正について」第15　避難器具　機器点検　器具本体　救助袋　結合部のアでは、展張部材と入口金具の結び目についてどのような基準が定められているか。

答　展張部材と入口金具の結び目に緩み、損傷等がないこと。

結び目の緩みと損傷の両方を見ます。
展張部材は、袋を展張したときに袋の幅を保ち、降下者が安定して滑り降りられるようにする帯状の部材です。
この部材が入口金具にしっかり結ばれていないと、展張した袋の形が崩れ、降下の安全性が落ちます。
結び目そのものがほどけかかっていないか、結び目の摩耗で部材が傷んでいないかの両方を手で引いて確認します。
結び目が複数ある場合は、１か所だけでなく全部を確認することが大切です。

結び目なんて、ほどけてたら見ればすぐ分かりますよね。

完全にほどけていなくても、少しの緩みから傷みは始まります。
手で引いて張りを確かめることが肝心です。

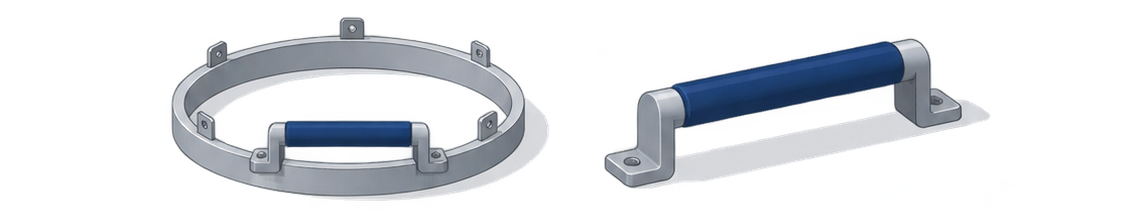

結合部の「取手」は何を確認するのか

結び目の次に見るのは、入口金具に付いている取手です。
展張部材とは別の項目として、取手そのものの状態を確認します。

問　同第15　機器点検　器具本体　救助袋　結合部のイでは、取手についてどのような基準が定められているか。

答　取手は損傷及び著しい摩耗がないこと。

取手は損傷と著しい摩耗の有無だけを見る項目です。
取手は、降下者が袋の入口に体を入れるときや、収納・展張の作業で人がつかむ部分です。
展張部材の結び目のように緩みを見る項目ではなく、取手自体が割れていないか、握る部分がすり減っていないかを見ます。
握ったときにぐらつきや欠けを感じたら、著しい摩耗に当たると考えてよいでしょう。
取手がしっかりしていなければ、展張や収納の作業そのものに支障が出ます。

取手は結び目と違う項目なんですね、気づきませんでした。

部位ごとに見る基準が違うので、項目を分けて確認します。
次は下部出口に移ります。

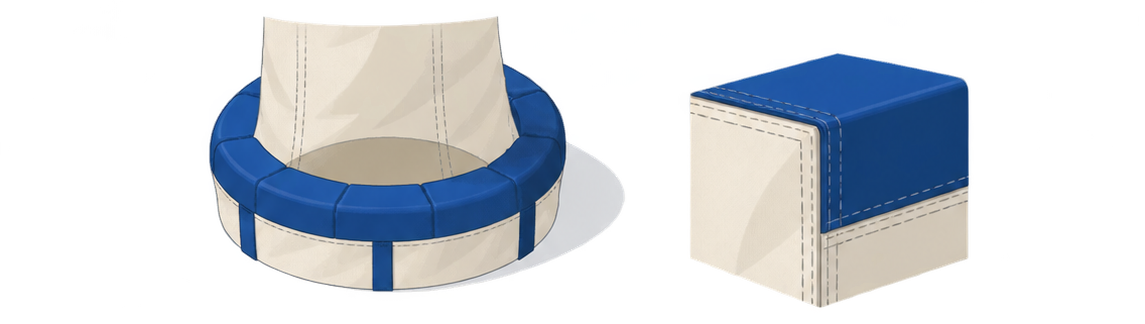

結合部の「下部出口と保護マットの結合」はどこまで見るのか

３つ目は、袋の下部出口と、その周りに付いている保護マットの結合です。
降下者が外に出る最後の部分なので、特に強固さが求められます。

問　同第15　機器点検　器具本体　救助袋　結合部のウでは、下部出口と保護マットの結合についてどのような基準が定められているか。

答　下部出口と保護マットの結合は強固で、縫い糸切れがないこと。

結合の強さと縫い糸切れの有無を見ます。
保護マットは、下部出口の縁に取り付けられ、降下者が最後に通る部分を保護する役割を持ちます。
この保護マットが袋本体にしっかり縫い付けられていなければ、出口付近でめくれや破れが起きやすくなります。
縫い糸が１か所でも切れていれば、そこから裂けが広がるおそれがあるため、縫い目全体を目で追って確認します。
手で軽く引いて、結合がたわまないかも併せて見ます。

出口の近くって、降下中に一番負荷がかかりそうですね。

そのとおりです、だからこそ縫い糸切れを見逃さないことが重要です。

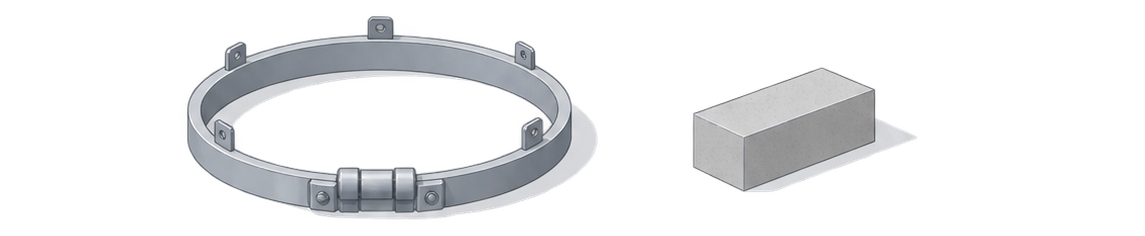

可動部の「外形」はどこを見ればよいのか

結合部の次は可動部です。可動部はまず外形、次に機能という２段階で確認します。
外形は、動く部分そのものの見た目の状態です。

問　同第15　機器点検　器具本体　救助袋　可動部（外形）では、どのような基準が定められているか。

答　変形、損傷、腐食等がないこと。

可動部の外形は、見た目で異常が無いかを確認する項目です。
救助袋の入口金具は、斜降式・垂直式のいずれも、設置時の向きに合わせて金具の一部が動く構造になっています。
この動く部分が変形していたり、表面が腐食していたりすると、次に見る機能そのものに支障が出ます。
外形の点検は、まず目で見て異常の有無を確かめる段階だと考えてください。
金具の付け根や継ぎ目まで、しっかり目を向けることが大切です。

外形と機能って、わざわざ分ける意味があるんですか。

見た目が正常でも動きが悪いことがあるからです。
次は実際に動かして確認します。

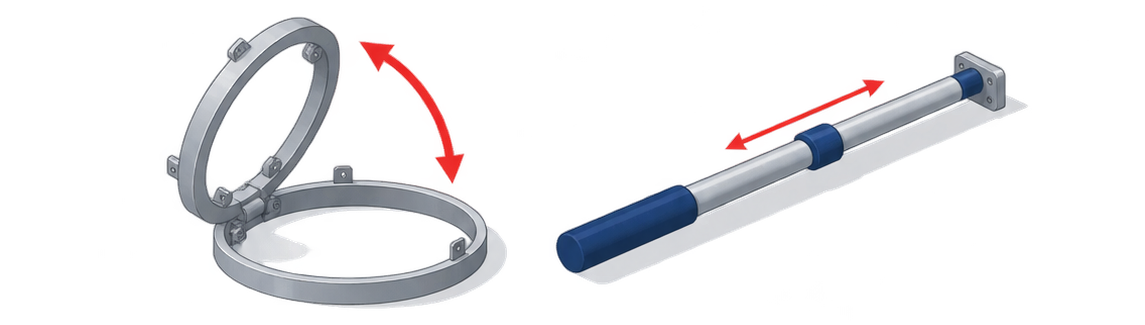

可動部の「機能」は何を確認するのか

外形を確認したあとは、実際に動かして機能を見ます。
入口金具の動き方は、器具の作りによっていくつかの種類があります。

問　同第15　機器点検　器具本体　救助袋　可動部（機能）では、どのような基準が定められているか。

答　回転部、折りたたみ部、伸縮部の作動が円滑であること。

回転・折りたたみ・伸縮のどれに当たるかを見極め、実際に動かして確認します。
入口金具は、袋を使う向きに合わせて回転させたり、収納時に折りたたんだり、設置場所に合わせて伸縮させたりする構造を持つものがあります。
自分が点検する救助袋がどの動き方を採用しているかをまず確認し、該当する動きが引っかかりなく円滑に動くかを手で試します。
外形に異常が無くても、サビの進行や汚れの付着で動きだけが悪くなっていることがあるため、外形と機能は別の項目として両方を確認します。
動きが悪いまま放置すると、いざ使うときに展張そのものができないおそれがあります。

結合部と可動部、合わせて５つの項目があるんですね。

はい、点検報告書の一言の裏には５つの確認が隠れています。
次回の点検ではこの区分で見てみてください。
