避難器具の金具は点検でどこを見ればよいのか｜すべり台の止め金から救助袋の入口金具まで解説

避難器具には、はしご・すべり台・タラップ・救助袋など多くの種類があります。
これらを固定したりつないだりする金具は、見た目が似ていても点検の基準が違います。
点検要領には、金具の種類ごとに確認すべき項目が細かく定められています。
この記事では、避難はしごからすべり台と救助袋まで、金具まわりの点検の見方を確認します。

避難はしごの金具を見るとき、つり下げ金具も止め金も、同じように見ていました。

実は金具の種類ごとに基準が違います。
まずはつり下げ金具から見ていきましょう。

すべり台や救助袋の金具にも、別の基準があるんですか。

はい、設備ごとに固有のルールがあります。
順番に確認していきましょう。

この記事の結論

避難はしごのつり下げ金具は、なすかん・自在金具のどちらも各部の変形・損傷・錆とチェーンのねじれ、接合部の損傷の有無を確認する（平成14年消防予第172号第15）。
固定収納式の避難はしごは、可動部の作動とは別に止め金そのものの作動が円滑であるかも見る。
すべり台と避難用タラップの半固定式の止め金は、簡単な操作で外せることと振動や衝撃では外れないことの両方を満たして初めて合格になる。
救助袋の入口金具は、鳩目なら損傷・脱落の有無、縫糸なら糸切れと針目の切れの有無という違う見方で点検する。
救助袋の用布は、穴・切り傷・破れだけでなく摩擦によるケバ立ちも強度低下のサインとして確認する。

▼

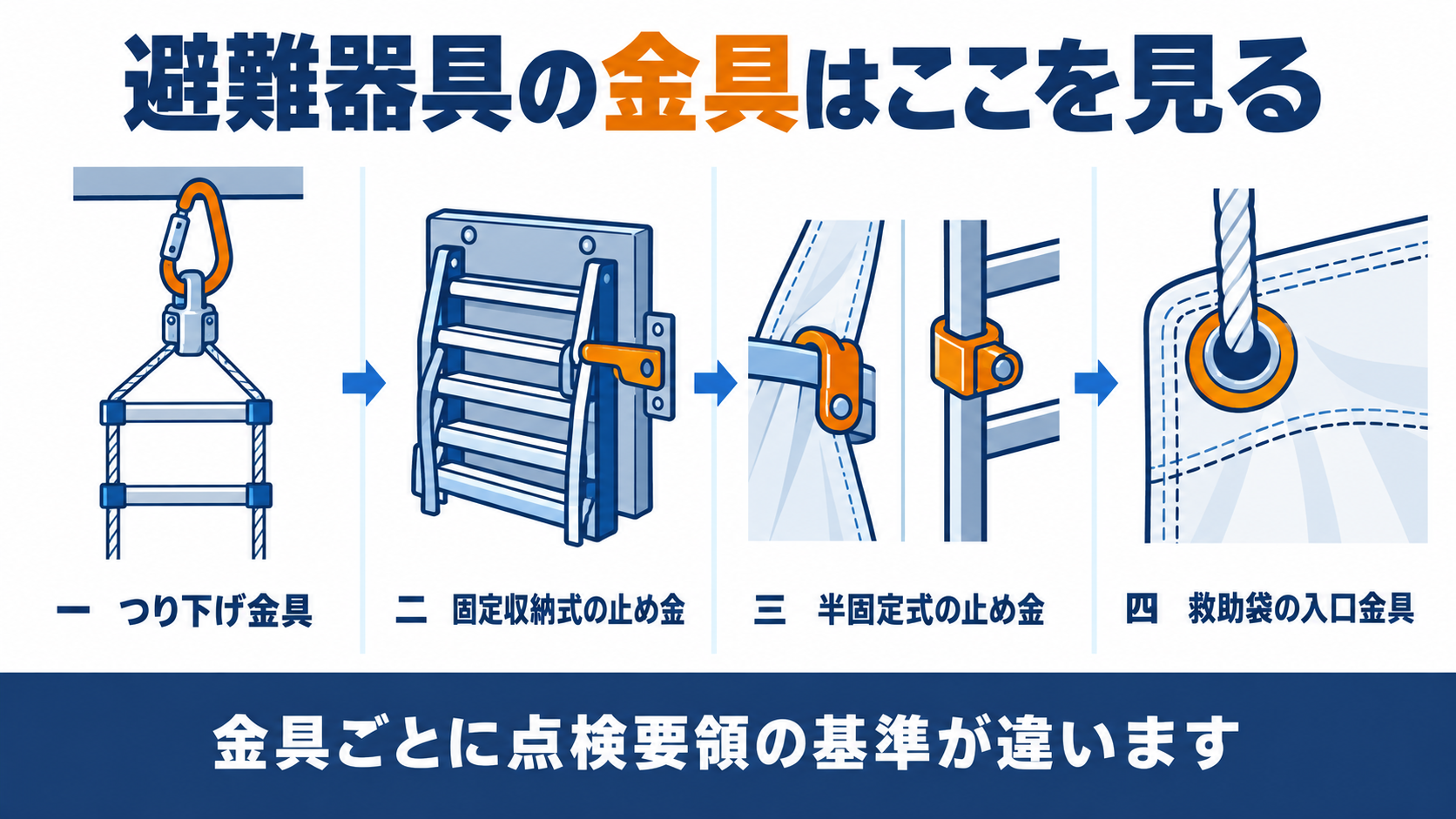

避難器具の金具の点検は、つり下げ金具、固定収納式の止め金、半固定式の止め金、救助袋の入口金具の４つを順に確認することを示した図解

避難はしごのつり下げ金具はなぜ「なすかん」と「自在金具」の２種類があるのか

フック状のなすかんと枠状の自在金具が、それぞれチェーンを下げて壁の固定金具に取り付けられたイラスト

最初に、避難はしごをつり下げる金具を確認します。
点検要領の図には、形の違う２種類の金具が示されています。

消防用設備等の点検要領の全部改正について（平成14年６月11日消防予第172号）第15　避難器具　１　機器点検　器具本体　避難はしご　つり下げ金具　各部に変形、損傷、錆、著しい腐食等がなく、チェーンはねじれ、接合部の損傷等がないこと。固定部材に確実に取り付けられているか、又は容易に取り付けられる状態にあること。

点検要領の図解には、フック状の「なすかん」と枠状の「自在金具」の２つの例が示されています。
どちらも、変形・損傷・錆・著しい腐食がないことに加え、チェーンのねじれや接合部の損傷がないことを確認します。
そのうえで、固定部材への取り付けが確実であるか、または容易に取り付けられる状態にあるかを見ます。
金具の形そのものに優劣はなく、どちらの形でも同じ基準で点検します。

なすかんと自在金具、形が違うのに同じ基準なんですね。

はい、見るのは固定の状態です。
次は止め金を見ましょう。

避難はしごの「固定収納式」はどこを点検すればよいのか

壁に固定された避難はしごが折りたたまれ、下部の蝶番部分に小さな止め金具が取り付けられたイラスト

次に、避難はしごの可動部を確認します。
壁等に固定して収納しておくタイプには、別の基準が加わります。

同第15　機器点検　器具本体　避難はしご　可動部（機能）　回転部、折りたたみ部、伸縮部の作動が円滑であること。固定収納式にあっては、止め金の作動が円滑であること。

回転・折りたたみ・伸縮の作動が円滑であることを、まず確認します。
そのうえで、ふだん壁等に固定して収納しておく「固定収納式」のものは、取り外すための止め金そのものの作動が円滑かどうかも別の項目として見ます。
可動部が正常に動いても、止め金が固着していれば、いざというとき展開できません。
２つの動きを分けて確認することが大切です。

可動部が動けば、それで合格だと思っていました。

いいえ、止め金は別の項目です。
次はすべり台を見ましょう。

すべり台と避難用タラップの止め金はなぜ「簡単に外せる」のに「振動では外れない」のか

すべり台のローラー式滑降面と折りたたみ式の下端に、小さな止め金具が取り付けられたイラスト

続いて、すべり台と避難用タラップの止め金を確認します。
どちらも、下端を持ち上げて収納しておく「半固定式」のものに同じ基準があります。

同第15　機器点検　器具本体　すべり台　底板及び側板　底板及び側板の表面は、平滑で段差、隙間等がなく、変形、損傷、錆、腐食等がないこと。ただし、ローラー式の滑降面は、滑降に支障のない隙間を有していること。半固定式のもので下端を持ち上げておく部分の止め金等は、簡単な操作ではずすことができ、振動、衝撃等によってはずれず、変形、損傷、錆、腐食等がないこと。

同第15　機器点検　器具本体　避難用タラップ　踏み板、手すり等　各部に著しい変形、損傷、錆、腐食等がないこと。タラップの踏み板の滑り止めに著しい摩耗等がないこと。半固定式のものの止め金等は簡単な操作ではずすことができ、振動、衝撃等ではずれるおそれがないこと。

半固定式の止め金には、一見矛盾する２つの基準があります。
ひとつは簡単な操作で外せること、もうひとつは振動や衝撃では外れないことです。
いざというとき手間取らずに展開できて、かつ、ふだんの揺れでは落ちてこない、という両立が求められます。
すべり台のローラー式の滑降面は、変形や段差とは別に、滑降に支障のない隙間なら許容される点もあわせて確認します。

簡単に外れるのに外れない、というのは不思議な基準ですね。

はい、両方を満たしてはじめて合格です。
次は救助袋を見ましょう。

救助袋の入口金具はなぜ「鳩目」と「縫糸」の２通りで固定されるのか

建物の窓から下がる救助袋の入口に取り付けられた金属リングと、丸い鳩目が並んだ部分を拡大したイラスト

次に、救助袋の入口金具を確認します。
袋の本体布と金具の結合方法には、２通りの作り方があります。

同第15　機器点検　器具本体　救助袋　縫い合せ部　袋本体と入口金具との結合のため、鳩目を使用しているものにあっては、鳩目が損傷及び脱落していないこと。また、縫糸等を使用しているものにあっては、糸切れ及び著しい摩耗がなく、かつ、用布の針目に切れ等がないこと。袋の用布と展張部材との結合部が緊結されていること。

結合方法によって、点検で見るところが変わります。
鳩目で結合しているものは、鳩目そのものの損傷や脱落の有無を確認します。
縫糸で結合しているものは、糸切れや著しい摩耗、そして用布の針目に切れがないかを見ます。
あわせて、用布と展張部材の結合部が緊結されているかも確認します。

同じ入口金具でも、見るところが結合方法で変わるんですね。

はい、鳩目か縫糸かで確認先が違います。
最後に用布そのものを見ます。

救助袋の用布はどんな傷や汚れで使用をやめるべきか

最後に、救助袋の用布そのものを確認します。
穴や裂け傷だけでなく、摩耗の進み方にも基準があります。

同第15　機器点検　器具本体　救助袋　本体布及び展張部材　袋の用布及び展張部材（ロープ、ベルト等をいう。以下同じ。）に穴、切り傷、裂け傷、破れ等の損傷、ほつれ、腐食、著しい摩耗（摩擦によりケバ立ちが生じその部分が弱くなっていることをいう。以下同じ。）がないこと。袋本体は著しい吸湿、むれ及び著しい変色がないこと。袋本体は薬品、油脂、錆、かび、その他強度を減少させるものが付着していないこと。

点検要領は「著しい摩耗」の中身まで定義しています。
それは摩擦によりケバ立ちが生じ、その部分が弱くなっている状態のことです。
穴・切り傷・裂け傷・破れといった目に見える損傷だけでなく、こうした摩耗も強度低下のサインとして扱います。
あわせて、著しい吸湿やむれ、変色、薬品や油脂・錆・かびの付着がないかも確認します。

傷だけでなく、すり減り方まで基準があるんですね。

ケバ立ちの状態まで見ます。
