避難器具の点検で、器具そのものより取付具を見る項目があるのをご存じでしょうか。
取付具は、壁や床に器具を固定して支える部分で、点検要領には専用の項目があります。
点検要領は、ナットの締付けトルクの値から、地面の固定環にかぶせた保護蓋の土砂まで、具体的に定めています。
この記事では、点検要領の判定文をもとに、取付具と支持部の点検で何を確かめるのかを整理します。
避難器具の点検って、器具が壁に付いていれば問題ないのではないですか。
点検要領は、取付具と支持部にも専用の項目を立てています。
まず全体像から見ていきましょう。
地面に埋めた固定環まで点検するとは、知りませんでした。
斜降式の救助袋には、固定環の項目があります。
順番に見ていきましょう。

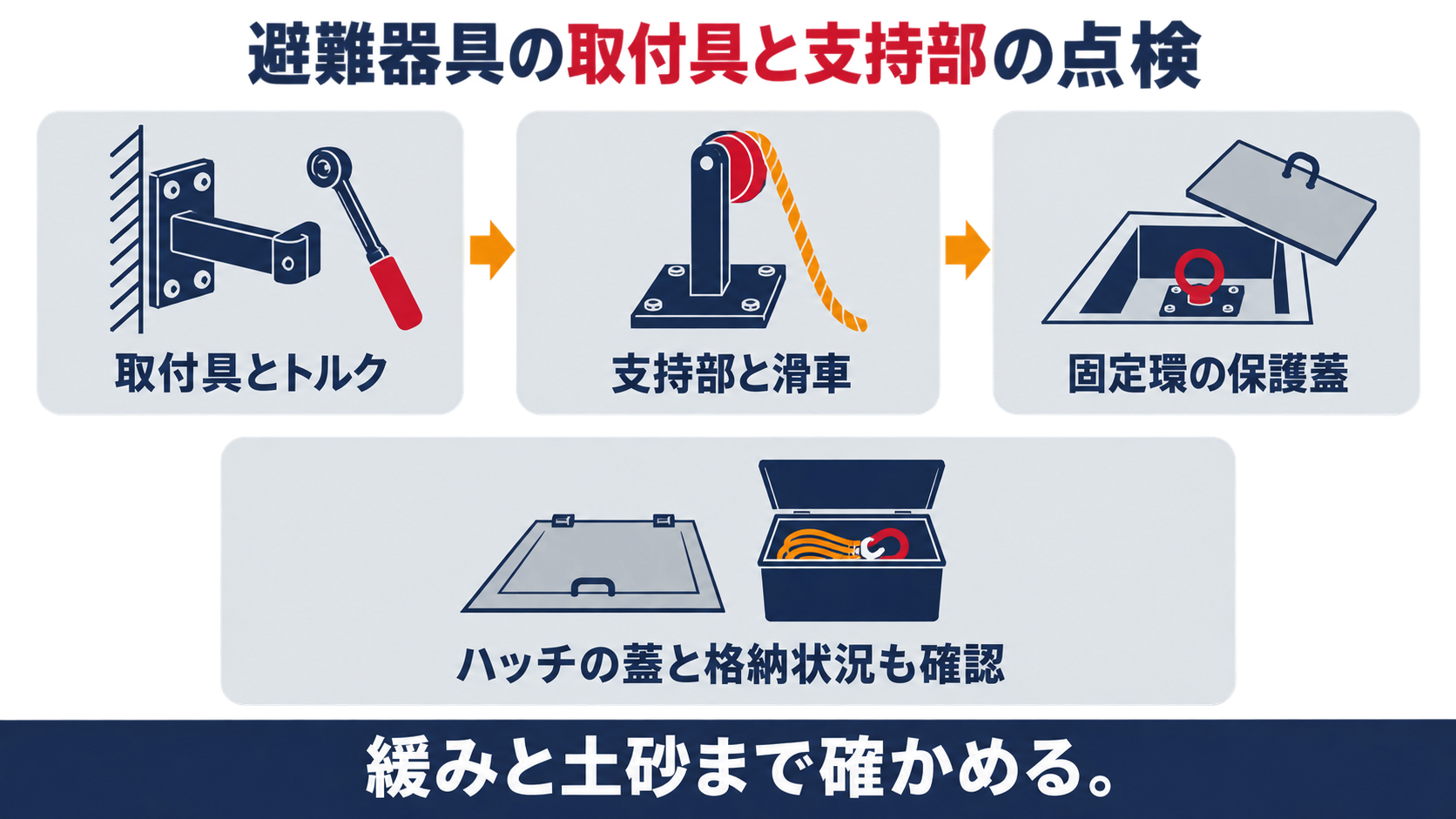

- 取付具と支持部の点検は、目視と操作に加えてトルクレンチで確かめる項目です。
- 取付具の判定は、著しい変形、損傷、錆、腐食、ねじれ、曲がりがなく、固定部材に堅固に取り付けられていること。
- ナットの締付けトルクは、アンカーネジの呼びごとに第15－６表の範囲に適合するかを見ます。
- 斜降式の救助袋の固定環は、保護蓋の上に土砂がたい積していないことと、保護蓋を容易に開放できることを確かめます。
- ハッチの上蓋と下蓋、格納箱も、雨水の浸入防止と排水措置と収納状況まで見ます。
▼

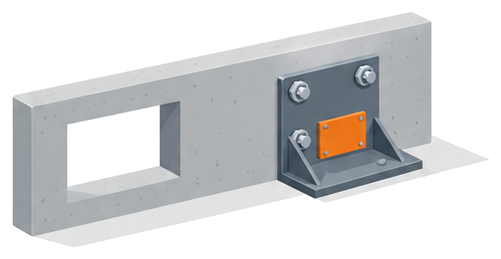

避難器具の取付具は点検で何を見るのか
規則は、救助袋の取付けについて、次のように定めています。
救助袋は、防火対象物の柱、床、はりその他構造上堅固な部分又は堅固に補強された部分に取り付けること。
救助袋の取付け具は、ボルト締め、溶接その他の方法で堅固に取り付けること。
（点検方法）目視、操作及びトルクレンチ等により確認する。
（判定方法）ア 著しい変形、損傷、錆、腐食、ねじれ、曲がり等がないこと。イ 固定部材等に堅固に取り付けられ、ボルト、ナットの緩み又は脱落等がないこと。ウ ナットの締め付けトルクは、第15－６表に適合する締め付けトルク値であること。
変形や錆のほかに、ねじれや曲がりまで見るのが、取付具の判定の特徴です。
固定部材に堅固に取り付けられているかは、ボルトとナットの緩みや脱落の有無で確かめます。
点検方法に「目視、操作及びトルクレンチ等」とあり、締付けの確認には工具を使う前提になっています。
だから点検の前に、自分の建物の避難器具の取付具がどこにあるかを、器具ごとに一覧にしておきましょう。
取付具って、器具が付いているのを目で見れば十分ではないのですか。
点検要領は、目視のほかにトルクレンチまで挙げています。
次の項目で、その値を見ていきましょう。

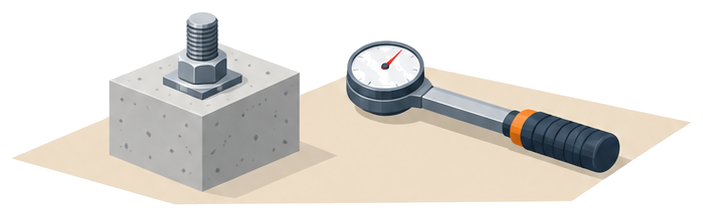

ナットの締付けトルクはどんな値なら適合なのか
表は、次のとおりです。
Ｍ10×1.5 1,500〜2,500 Ｎ・cm
Ｍ12×1.75 3,000〜4,500 Ｎ・cm
Ｍ16×２ 6,000〜8,500 Ｎ・cm
※ トルクレンチを用いて測定したときのゲージの目盛を読んで、それぞれ使用アンカーにより表と対照すること。
| アンカーネジの呼び | 締付強度（Ｎ・cm） | Ｎ・ｍに直した値 |
|---|---|---|
| Ｍ10×1.5 | 1,500〜2,500 | 15〜25 |
| Ｍ12×1.75 | 3,000〜4,500 | 30〜45 |
| Ｍ16×２ | 6,000〜8,500 | 60〜85 |
表は下限と上限の範囲で示されており、強く締めればよいという値ではありません。
判定は、トルクレンチのゲージの目盛を読み、使っているアンカーの呼びの行と照らして行います。
工事のあとの試験で、トルクから引抜力を求める式は、避難器具の取付具はなぜ実際に荷重をかけて確かめるのか｜300キログラムの荷重試験と引抜強度の計算式を解説で解説しています。
だから点検の前に、使われているアンカーの呼びを図面や施工の記録で調べておきましょう。
トルクレンチなんて、うちには無いのですが、点検の値は誰が確かめるのですか。
点検を行った結果は、維持台帳に記録することになっています。
受け取るときに、値が記録されているかを確かめましょう。

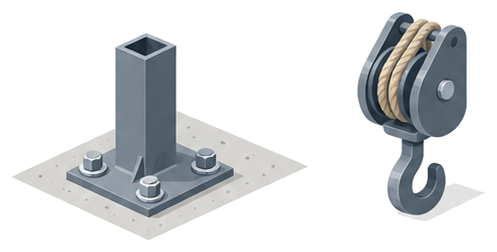

可動部と支持部の点検では何を見るのか
点検要領の判定は、次のとおりです。
（点検方法）目視及び操作により確認する。
（判定方法）ア 取付具等の回転部分が円滑であること。イ 取付具の結合部に著しいガタつき及び過大な横方向の遊びがないこと。ウ 入口金具を電動等により作動させるものにあっては、作動が正常であること。
（点検方法）目視、操作及びトルクレンチ等により確認する。
（判定方法）ア 支持部は堅固で緩みがなく、著しい変形、損傷、錆、腐食等がないこと。イ ボルト・ナットの緩み又は脱落がないこと。※ ナットの締め付けトルク値は、第15－６表に適合する締め付けトルク値であること。ウ 固定ベースは、き裂等の破損が生じていないこと。エ 斜降式救助袋下部支持装置の滑車の巻締めロープ等に損傷、腐食等がなく、滑車の回転が円滑であること。
可動部では、回転部分が円滑に動くかに加えて、結合部に著しいガタつきと過大な横方向の遊びがないかを見ます。
入口金具を電動などで作動させる器具は、作動が正常であることまで確かめる項目です。
支持部では、固定ベースに、き裂などの破損がないかを見ます。
斜降式救助袋の下部支持装置は、滑車の巻締めロープに損傷や腐食がなく、滑車が円滑に回ることが判定です。
だから点検の立会いでは、固定ベースにき裂がないかを、自分の目でも見ておきましょう。
つまり、動く部分はガタつきまで見るということですね。
はい、点検要領はガタつきと横方向の遊びを並べて挙げています。
立会いのときは、その二つを点検の担当者に聞いてみましょう。

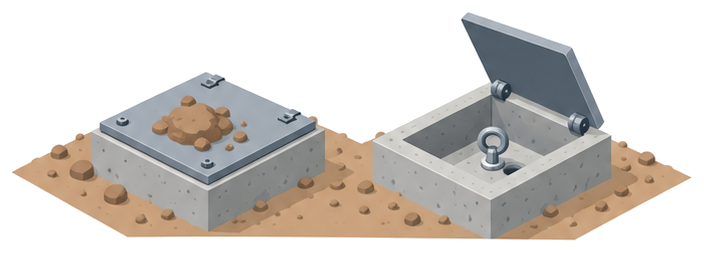

斜降式救助袋の固定環は保護蓋の何を確かめるのか
点検要領の判定は、次のとおりです。
（点検方法）目視及び操作により確認する。
（判定方法）ア 保護蓋の上に土砂のたい積等がないこと。イ 保護蓋は、著しい腐食、破損及び変形がなく、容易に開放できること。ウ 保護蓋は紛失しないような措置が講じられていること。エ 保護蓋の階数標示は汚れ、摩耗等により判別しにくい状態になっていないこと。
固定環は地面に埋めてあるので、保護蓋の上に土や砂がたまると、開けにくくなるおそれがあります。
判定は、保護蓋が「容易に開放できる」ことで、変形や腐食のほかに、紛失しない措置まで含みます。
階数標示は、汚れや摩耗で判別しにくくなっていないかを見ます。
設置の基準は、斜降式の救助袋は地面のどこにつなぐのか｜下部支持装置を掛ける固定具と埋設場所の基準を解説で解説しています。
だから点検の前に、保護蓋の周りの落ち葉や土砂を片づけて、蓋が開くかを確かめておきましょう。
地面の固定環なんて、点検の日まで開けたことがありません。
だからこそ、点検の判定に土砂のたい積が入っています。
蓋の周りの掃除も、日ごろの管理に入れておきましょう。

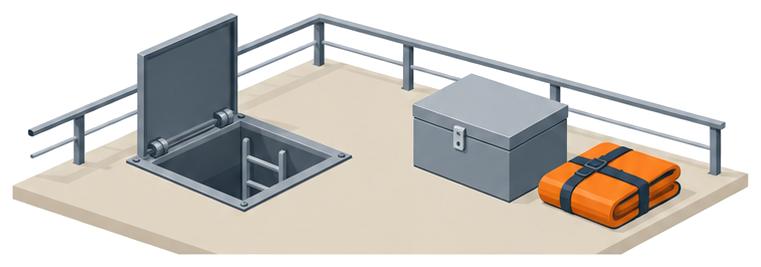

ハッチの蓋と格納状況は何を確かめるのか
点検要領の判定は、次のとおりです。
（点検方法）目視及び操作により確認する。
（上蓋）ア 変形、損傷、著しい腐食、錆等がなく、雨水等の浸入防止及び漏らない処置が適正であること。イ 開閉操作が容易にできること。
（下蓋）ア 変形、損傷、著しい腐食、錆等がなく、排水措置が適正であること。イ 開閉操作が容易にできること。
（使用方法の表示）使用方法及び警告ラベルが適正にされていること。
（点検方法）目視により確認する。
（格納箱）ア 変形、損傷、著しい腐食、錆、雨水の浸入等がなく、蓋等が容易に開閉できること。イ 所定の位置に置いてあること。ウ 器具本体の腐食等を防止する措置が適正に講じられていること。
（格納状況）ア 器具本体に適合した格納箱等に、使用に支障のないよう整理されて格納してあること。イ 取付具は、使用時に支障のないように収納してあること。
上蓋は雨水などの浸入を防ぐ処置を、下蓋は排水措置を見るので、蓋ごとに見る観点が違います。
警告ラベルは、使用方法とあわせて、適正に表示されているかを目視で確かめる項目です。
格納状況では、取付具が使用時に支障のないように収納されているかまで判定に入っています。
ハッチそのものの構造の基準は、避難器具用ハッチのふたはどうなっていればよいのか｜上ぶたと下ぶたに求められる構造と表示を解説で解説しています。
だから点検のあとは、格納箱の中に他の荷物が入り込んでいないかも見ておきましょう。
ハッチの下蓋の排水も、点検の項目なのですか。
点検要領は、下蓋の排水措置が適正であることを判定に挙げています。
雨のあとに蓋の周りへ水が残っていないかも、見ておきましょう。
よくある質問
まとめ
まず自分の建物にある避難器具の取付具と固定環を、一覧にするところから始めます！
点検は、締付けの値と土砂と蓋まで確かめて、初めて取付具を見たといえます。
