給油取扱所の固定給油設備のまわりには、ガソリン等の可燃性蒸気がたまりやすい範囲があります。
この範囲で使う電気設備は防爆構造にする必要がありますが、どの基準で範囲を決めるかで判断に迷う場面が少なくありません。
消防庁は令和３年３月30日付けの情報提供で、防爆ガイドラインと従来の個別通知のどちらでも評価してよいことを整理しました。
ガイドラインを使うか個別通知を使うかで、確認すべき数値そのものが変わります。
うちの給油取扱所、ポンプの近くに置く設備は防爆構造にしてくれと言われたんですが、どこまでの範囲か毎回悩むんですよね。
その範囲の決め方には、実は２つの基準があるんです。
令和３年の情報提供で整理されました。
えっ、２つも基準があるんですか。
今はどっちを使えばいいのか分からず困っています。
防爆ガイドラインが原則ですが、給油取扱所だけは従来の通知でも評価できます。
今日はその使い分けを整理しましょう。
- この通知は「危険物施設における防爆ガイドラインの活用等について（情報提供）」（令和３年３月30日付け事務連絡 消防庁危険物保安室）です
- 製造所等で危険区域を設定する際は、原則として防爆ガイドラインを活用して評価します
- 給油取扱所だけは、防爆ガイドラインのほか43号通知と77号通知による評価も認められています
- 固定給油設備の可燃性蒸気滞留範囲は、ベーパーバリアの型式によって基準点が変わります
- ノズルブーツやエアーセパレーターの排出部は、ベーパーバリアより低い位置に設ける必要があります
▼
危険物施設の防爆基準はなぜあらためて周知されたのか
それをもっと使ってほしいという後押しが、令和３年に入って強まりました。
規制改革・行政改革ホットライン、いわゆる縦割り110番に寄せられた要望を受け、消防庁は防爆ガイドラインをもっと使いやすくする情報をまとめました。
背景には平成31年の消防危第84号でガイドラインが示されたあとも、現場での活用が十分に進んでいなかった事情があります。
そこで評価の事例を載せたホームページを新たに開設し、執務の参考にできるようにしたのがこの情報提供です。
つまりこの通知そのものは新しい基準を作るものではなく、既存のガイドラインの使い方を後押しするものです。
防爆ガイドラインって、平成31年の通知でもう出てたんですね。
はい、令和３年の情報提供はその使い方を後押しする位置づけです。
新しい基準ではありません。
対象になるのはどの危険物施設なのか
なかでも給油取扱所は、ほかの施設と少しちがう扱いになります。
製造所等では原則として防爆ガイドラインで評価することが求められます。
一方で給油取扱所は、防爆ガイドラインのほかに43号通知と77号通知という従来からの基準でも評価してよいとされています。
43号通知は固定給油設備まわりの可燃性蒸気流入防止構造の基準、77号通知は電気自動車用急速充電設備を設置する場合の基準です。
どちらを使うかは事業所の判断に委ねられているため、まず自社がどちらで評価してきたのかを確認することが最初の一歩になります。
うちはガソリンスタンドなんですが、防爆ガイドラインを使わないといけませんか。
いいえ、給油取扱所は43号通知と77号通知でも評価できます。
どちらでも差し支えありません。
給油取扱所はどちらの基準で危険区域を決めればよいのか
別紙にまとめられた考え方を見ていきましょう。

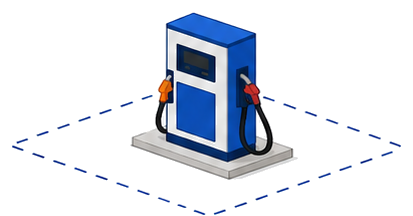

エアーギャップがない場合は、設備内部と端面から水平方向600ミリメートル、地上面から高さ600ミリメートルまでの範囲で端面から水平方向に６メートルまでが可燃性蒸気滞留範囲です。
ソリッド型のベーパーバリアを使う場合はバリアより下の部分、エア型を使う場合はエアーギャップ下部の間仕切りより25ミリメートル高い位置から下の部分が範囲になります。
つまり同じ「ベーパーバリアあり」でも、ソリッド型かエア型かで基準点そのものが変わります。
図面や設備の仕様書で型式を確認してから、範囲を測り直す必要があります。
うちの設備がソリッド型かエア型か、正直分かりません。
設備の仕様書か施工図面でベーパーバリアの型式を確認できます。
分からなければ施工業者に問い合わせましょう。
固定給油設備の範囲で見落としやすいのはどこか
ノズルブーツとエアーセパレーターの排出部の位置です。

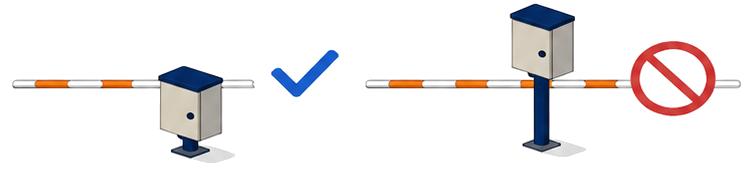

ノズルブーツやエアーセパレーターの排出部がベーパーバリアより高い位置にあると、蒸気がバリアを越えて流出するおそれがあります。
新設のときは図面どおりでも、改修や部品交換の際に位置がずれてしまうことも見落としやすい点です。
また防爆ガイドラインと43号・77号通知のどちらを使うかを社内で決めないまま、担当者ごとに違う基準で判断してしまう例もあります。
評価に使った基準名を記録に残しておくと、次の点検や工事のときに迷わずに済みます。
ノズルブーツの位置なんて、今まで気にしたことなかったです。
見た目では分かりにくい箇所なので、点検の記録に位置を残しておくのがおすすめです。
次回の確認が楽になります。
明日からなにを確認すればよいのか

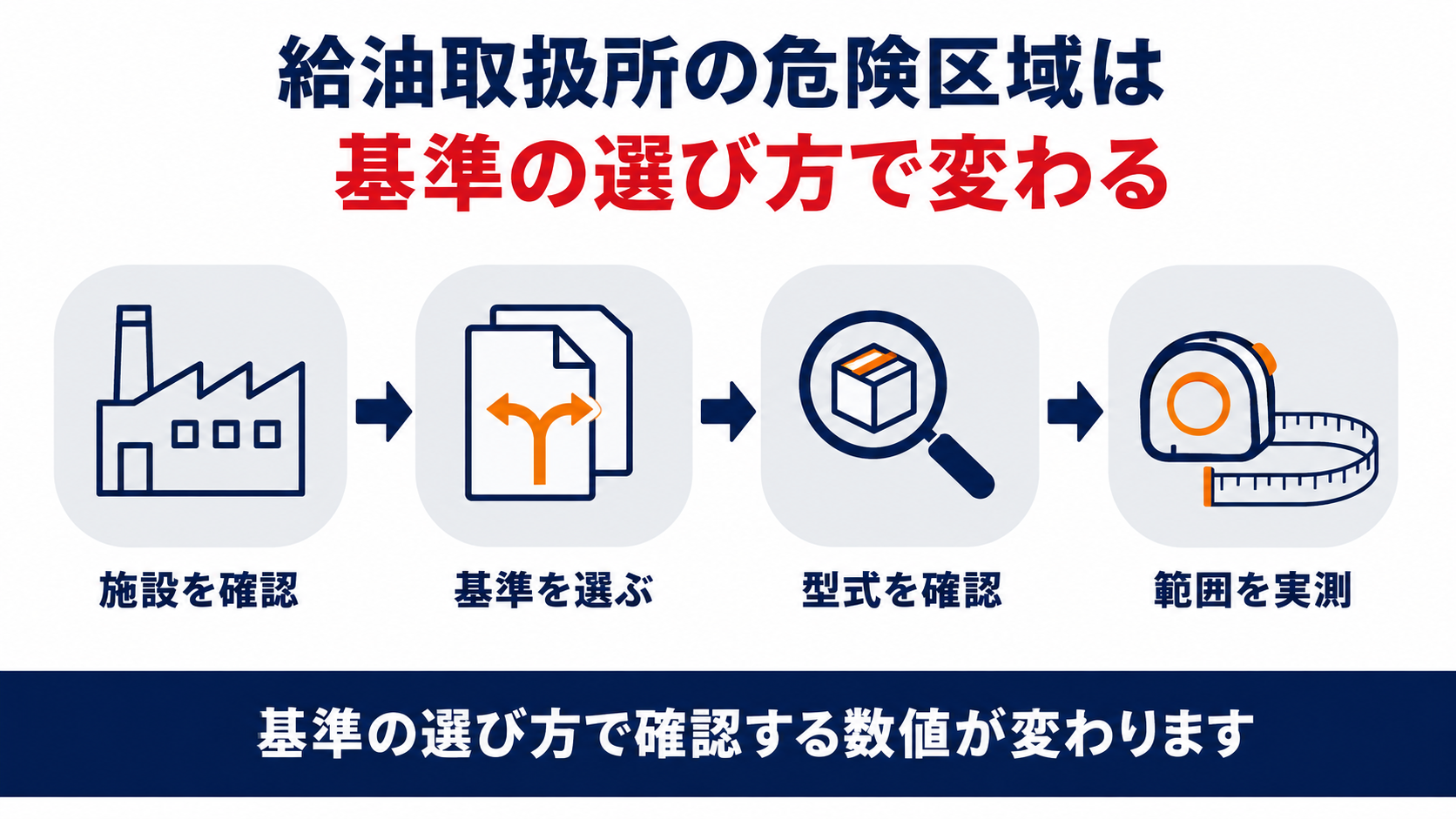

まずは自社の給油取扱所がどちらの基準で評価されているかの確認からです。
防爆ガイドラインを使っているなら、消防庁ホームページで公開されている評価の事例を参考図面と突き合わせます。
43号通知・77号通知を使っているなら、固定給油設備のベーパーバリアの型式と、ノズルブーツ・エアーセパレーターの排出部の位置を現地で確認します。
判断に迷う場合は、どちらの基準で評価したかを記録に残したうえで所轄消防署に相談すると確実です。
そのうえで危険区域内に非防爆機器を新たに置いていないかもあわせて点検しておくと安心です。
基準の選び方も見落としがちなポイントも、よく分かりました。
疑問が出てきたら遠慮なくご相談ください。
現地確認も承っています。
