ポンプの逃し配管は手動の弁でもよいのか｜昭和の質疑で試験配管と耐圧検査とフート弁の扱いも解説

屋内消火栓のポンプには、締切運転をしても水が熱くならないようにする「逃し配管」を設けることになっています。
この逃し配管は、手で開ける弁でもよいのでしょうか。
昭和50年の消防庁の通知には、逃し配管の意味をはじめ、試験用の配管、配管の耐圧検査、フート弁の点検について答えた質疑が残っています。

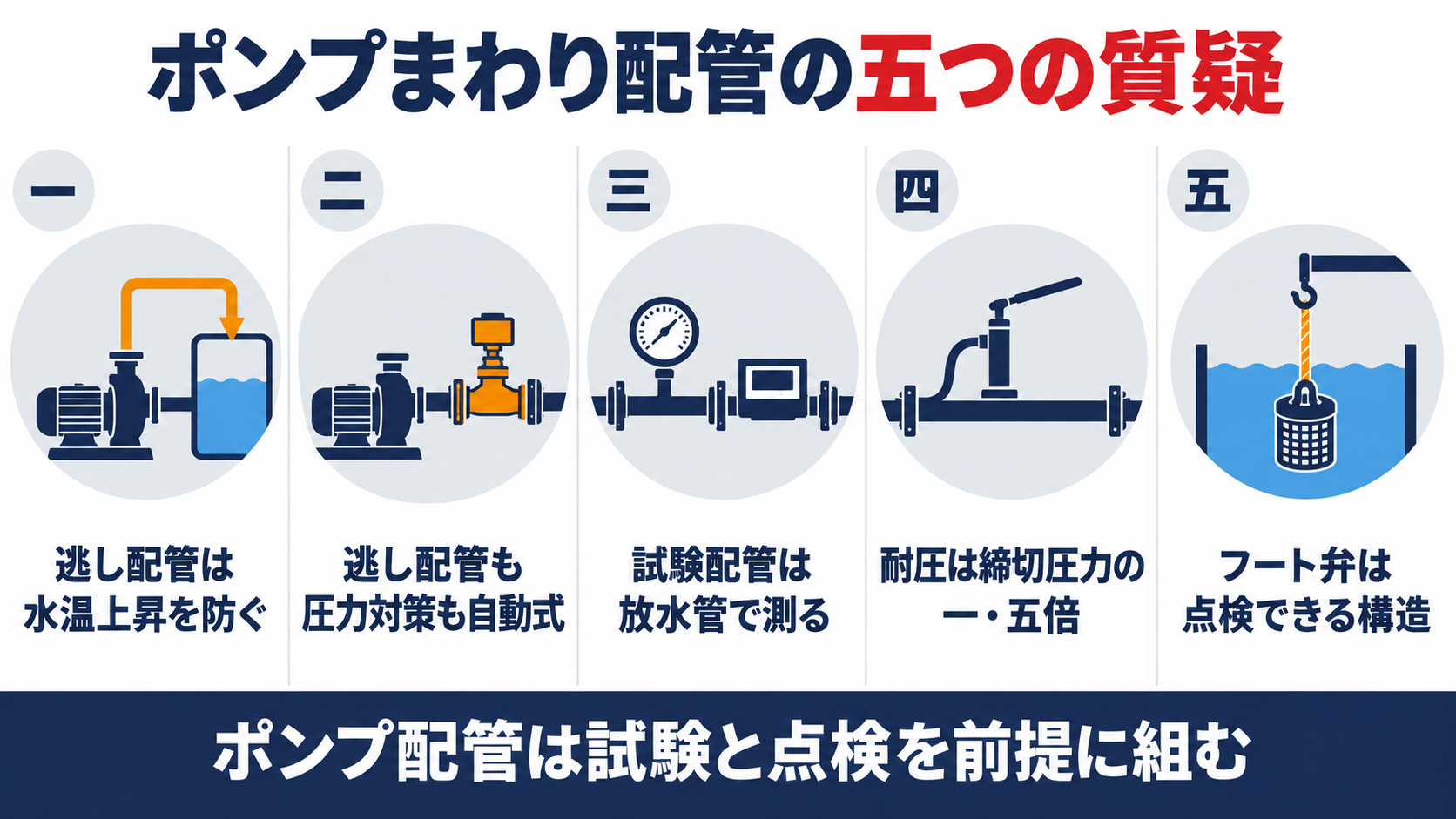

この記事では、その質疑を五つの論点に分け、現行の条文に照らして読みます。逃し配管を自動式とする理由と、配管まわりの確かめ方を順に見ていきます。

▼

ポンプの逃し配管とは、どんな配管をいうのか

消防法施行規則第12条第１項第７号ハは、ポンプを用いる加圧送水装置に、締切運転時における水温上昇防止のための逃し配管を設けるよう定めています。締切運転とは、放水せずに弁を閉じたままポンプを回している状態です。このとき水が動かないため、ポンプの中で羽根が水をかき回し続けて水温が上がってしまいます。ところが条文は、逃し配管の中身までは書いていません。そこで、逃し配管とはどのようなものをいうのかが問われました。 逃し配管は、水温上昇を自動的に防ぐ配管をいうと答えています。

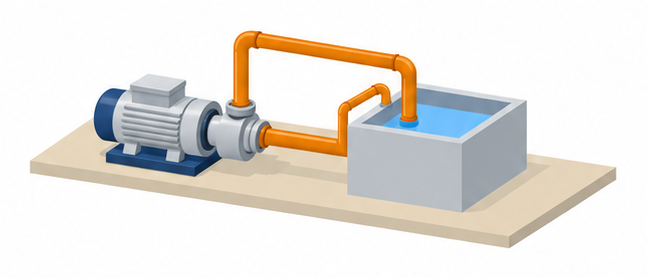

答えは、逃し配管を二つの型で示しています。一つは、水温が上昇したときに自動的に開く弁を持ち、吐出側の水を水源水槽へ戻して循環させる型です。もう一つは、ポンプの起動時に少量の水を呼水槽等へ流す型です。
なお、答えは、逃し水量の具体的な数値については、述べていません。水量の確かめ方は、点検の要領などで別に確かめてください。

逃し配管と圧力超過の措置は、手動でもよいのか

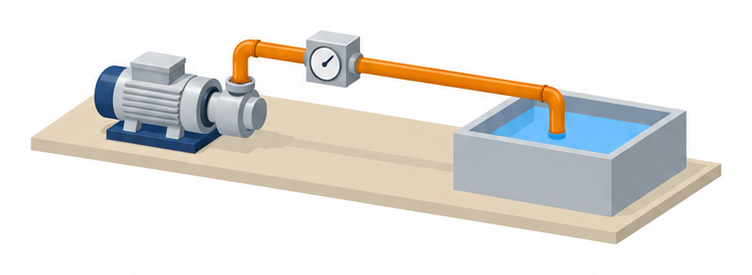

次は、この逃し配管を動かす方法です。規則第12条第１項第７号ハは、逃し配管を「設けること」と書くだけで、手で開けるのか、自動で開くのかは書いていません。同じ第７号のホには、ノズルの先端における放水圧力が0.7メガパスカルを超えないための措置も定められています。この二つを、手動式と自動式のどちらにするかが、続けて問われました。 逃し配管も、規定圧力を超えないための措置も、自動式とされたいと答えています。
答えは、どちらの問いにも、手動やどちらでもよいとは答えず、自動式と一言で示しています。
なお、答えは、自動式にする具体的な機器の名前や方式までは、述べていません。また、現行の条文は、放水圧力の上限を0.7メガパスカルと書いており、当時の単位とは読み替えて確かめる必要があります。

定格負荷運転の試験用配管は、どう組めばよいのか

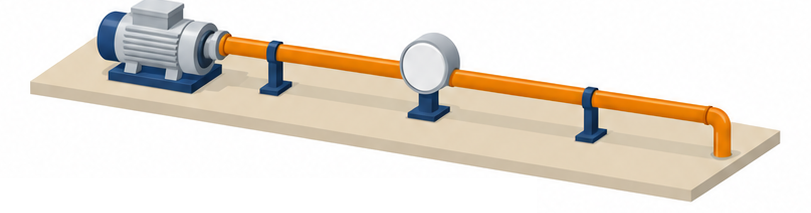

三つ目は、ポンプの性能を確かめる試験用の配管です。規則第12条第１項第７号ハは、定格負荷運転時のポンプの性能を試験するための配管設備を設けるよう定めています。定格負荷運転とは、設計で決めた揚程と揚水量で運転することです。ただし、条文は、どのような配管設備とすればよいかまでは書いていません。そこで、例示を求める質疑と、配管設備の内容を尋ねる質疑が出されました。 吐出側から水槽への放水管に、揚程と揚水量を確認できる措置を講ずると答えています。
答えは、実際に外へ放水しなくても、水を水槽へ戻しながら、圧力計と流量計で吐出量を計測できるようにすればよいとしています。例示の図では、二つの圧力計の読みの差から流量を求める式も示されています。
なお、答えは、図の例示以外の配管設備が認められないとまでは、述べていません。また、係数の値や、圧力計の単位は当時のもので、そのまま現在の点検に使えるとは限りません。

配管の耐圧は、どのように検査するのか

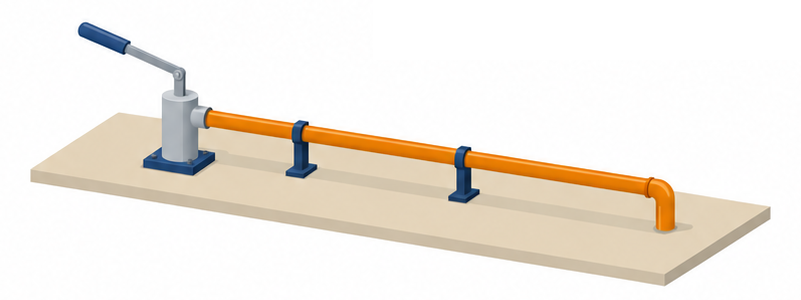

四つ目は、配管の耐圧の検査方法です。規則第12条第１項第６号リは、配管の耐圧力を、その配管に給水する加圧送水装置の締切圧力の1.5倍以上の水圧を加えた場合に、その水圧に耐えるものと定めています。ただし、条文は、その耐圧を実際にどのように確かめるのかまでは書いていません。そこで、検査の方法が問われました。 配管に水を満たし、締切圧力の1.5倍の圧力を加えて水洩れ等を検査すると答えています。
答えは、条文の1.5倍という数字を、実際の検査に落とした形です。加える圧力は、締切圧力の1.5倍で、見る内容は、水洩れ等が生じないかどうかです。
なお、答えは、圧力を保持する時間については、述べていません。時間は、所轄の消防署の指導などで確かめてください。

吸水管の下端のフート弁は、どう点検できるようにするのか

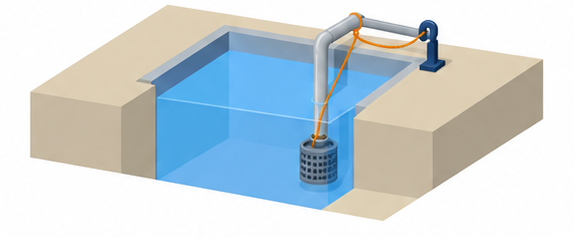

最後は、フート弁の点検です。規則第12条第１項第６号ハは、水源の水位がポンプより低い位置にあるときは、吸水管にフート弁を設けるとし、そのフート弁は、容易に点検を行うことができるものであることを求めています。フート弁は吸水管の下端に付く弁で、水の逆流を止める役目があります。下端は水の中にあるので、そのままでは点検しにくいはずです。そこで、吸水管の下端に設けた場合、この規定に適合するのかが問われました。 吸水管の下端に設けただけでは足りず、手動で開閉できるか引き上げられる構造にするよう答えています。
答えは、「容易に点検を行うことができる」とは、手動で開閉操作できる構造か、引き上げることができる構造を指すとしています。
なお、答えは、引き上げの具体的な方法や、点検の頻度については、述べていません。
