二酸化炭素消火設備の点検はなぜ高圧ガス保安法にも関わるのか｜貯蔵所の許可から容器弁の抽出点検や作業主任者の立会いまで解説

二酸化炭素消火設備の点検は、消防法の点検要領だけを見ていればよいわけではありません。
設置する量や方式によっては、別の法律の許可や資格者の立会いまで関わってきます。
容器弁の抽出点検や警報装置の標識の寸法など、点検要領が定める細かな決まりも見過ごされがちです。
この記事では、点検要領と関連法令をもとに、意外と知られていない５つの視点を整理します。

うちの二酸化炭素消火設備、点検では容器弁や警報装置を見るだけだと思っていました。
消防法以外にも関係する法律があるんですか。

貯蔵する量が多いと、高圧ガス保安法の許可も必要になることがあります。
順番に見ていきましょう。

容器弁や警報装置の標識にも、細かい決まりがあるんですね。

はい、点検要領が定める５つの視点を、今日はまとめてご説明します。

この記事の結論

二酸化炭素の貯蔵量が高圧ガス300立方メートル(液化ガス3,000キログラム)以上になると、消防法とは別に高圧ガス保安法上の第一種貯蔵所の許可が必要になる。
容器弁の安全性点検は、型式ごとに製造年の古いものから順に抽出して行い、点検基準に定める年数内に全数の点検が完了するようにする。
低圧式の安全弁や圧力計の仕切弁を閉じる作業は、高圧ガス作業主任者の立会いのもとに行うことが望ましいとされている。
低圧式の自動冷凍機は、冷媒配管の覗き窓（リキッドアイ）に白い泡が１〜２分以上継続して見えないことを確認する。
警報装置の標識は、寸法縦270ミリメートル以上・横480ミリメートル以上、丸ゴシック体で文言まで定められている。

▼

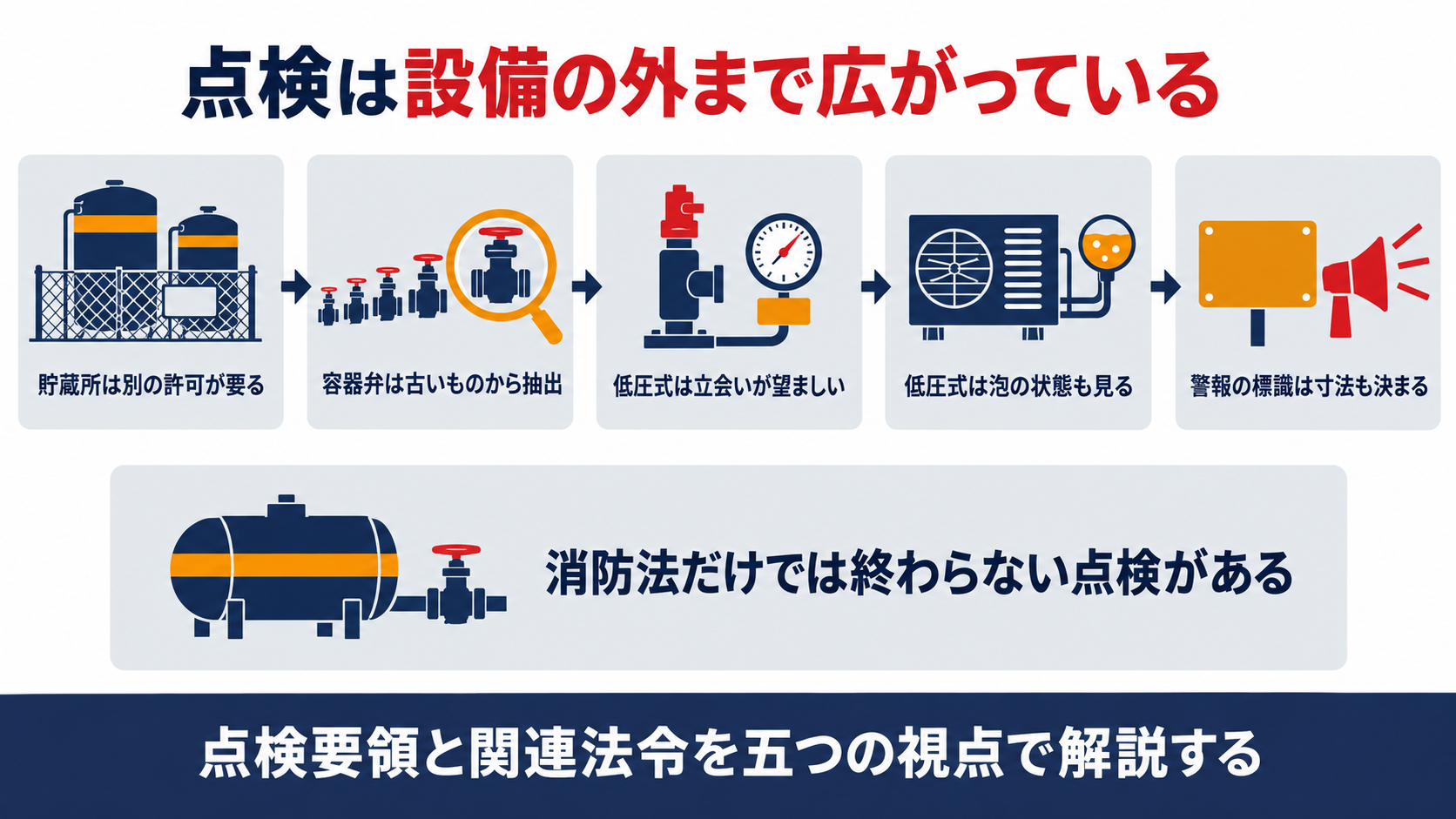

貯蔵所の許可、容器弁の抽出点検、安全弁の立会い、冷凍機の泡の確認、警報装置の標識という５つの視点に点検が広がっていく図解

二酸化炭素の貯蔵所にはなぜ消防法と別の許可が必要になるのか

二酸化炭素消火設備の貯蔵容器は、置いてある量によって扱いが変わります。
一定量を超えると、消防法施行規則だけでなく高圧ガス保安法にも関わってきます。

問　消防用設備等の点検要領は、二酸化炭素の貯蔵容器の設置場所について、消防法以外にどのような法令への適合を求めているか。

答　高圧ガス保安法により高圧ガス貯蔵所（高圧ガス300立方メートル＝液化ガス3,000キログラム）又は高圧ガス製造所（低圧式のもの）に該当するものにあっては、同法令に定められた標識等が適正に設けられていることを確認する。

貯蔵量が一定を超えると、消防法だけでなく高圧ガス保安法の規制も重なります。

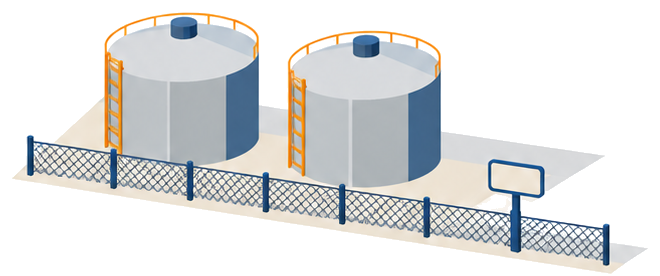

高圧ガス保安法は、容積300立方メートル以上の高圧ガスを貯蔵する施設を「第一種貯蔵所」として都道府県知事の許可の対象にしています。
液化ガスである二酸化炭素は、質量10キログラムを容積１立方メートルとみなして換算するため、300立方メートルは3,000キログラムに相当します。
この規模の貯蔵所には、事業所の境界を見やすく示す警戒標の掲示や、特定不活性ガスの貯槽であることが分かる識別の措置も求められます。
点検では、こうした消防法以外の表示や標識まで、適正に設けられているかを確認します。

容器がたくさんあるだけで、別の法律まで関係してくるんですか。

はい、300立方メートル（3,000キログラム）が境目です。
超えると都道府県の許可も必要になります。

容器弁の安全性点検はなぜ製造年の古いものから抽出するのか

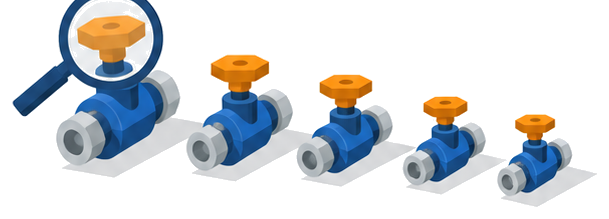

容器弁は、設置されている全数を毎回点検するわけではありません。
点検要領は、型式ごとに一定の数を抽出して点検する方法を定めています。

問　不活性ガス消火設備等の容器弁等の安全性に係る点検は、どのように抽出する容器弁等を決めるのか。

答　点検のために抽出する容器弁等の数は、不活性ガス消火設備等の点検基準に規定する年数内に全数の点検が完了するように、一の防火対象物若しくはその部分に存する容器弁等の型式ごとに決定し、製造年の古いものから抽出する。

容器弁は全数を一度に調べるのではなく、古いものから順番に点検します。
点検基準が定める年数のうちに型式ごとの全数が点検を終えられるよう、抽出する本数を決めます。
抽出した容器弁等の判定は不良数が０のときに合格とし、不良が見つかった場合は抽出した容器弁等全数について不良項目を確認します。
点検項目は、外観・構造形状寸法・耐圧性能・気密性能・安全装置等作動・表示の６項目に分かれています。
製造年の古いものを優先するのは、経年劣化が進んでいる可能性の高い容器弁から確実に確かめるためです。

うちの容器弁、全部は点検していないと聞いて不安になりました。

型式ごとに古いものから抽出して、年数内に全数を点検する仕組みです。
抽出した中で不良が無ければ合格になります。

低圧式の安全弁はなぜ高圧ガス作業主任者の立会いが望ましいのか

低圧式は、二酸化炭素を低温で貯蔵する方式です。
圧力計や安全弁を点検するときには、現場での立会いについても留意事項があります。

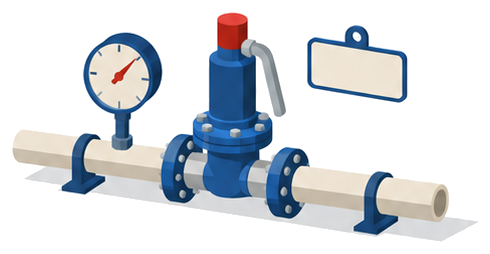

問　低圧式の二酸化炭素消火設備で、安全弁・圧力計等の仕切弁等を閉じて点検するときには、どのような立会いが望ましいとされているか。

答　安全弁、圧力計等の仕切弁等を閉じるときは、高圧ガス作業主任者立会いのもとに行うことが望ましい。

仕切弁を閉じる作業は、資格を持つ人の立会いが望ましいとされています。
低圧式の貯蔵容器は、高圧ガス保安法上の貯蔵所や製造所に該当する規模になりやすく、現場には高圧ガス作業主任者が選任されていることがあります。
安全装置、破壊板等に損傷や異物のつまりがないこと、警報装置が作動圧力の範囲内で作動することも、同じ点検の中で確かめます。
点検後は、安全弁や圧力計の仕切弁等を必ず「開」の状態に戻しておくことも留意事項に明記されています。
消防法の点検要領の中に、高圧ガス保安法の資格者が顔を出す場面がある点は見落としやすいところです。

作業主任者って、高圧ガス保安法の資格者のことですよね。

そうです。
立会いが望ましいとされているので、選任されている方がいれば声をかけておくと安心です。

低圧式はなぜ冷媒配管の覗き窓の泡まで確認するのか

低圧式は、二酸化炭素を低温で貯蔵するために自動冷凍機を使います。
点検要領は、冷凍機そのものの状態も細かく確認するよう定めています。

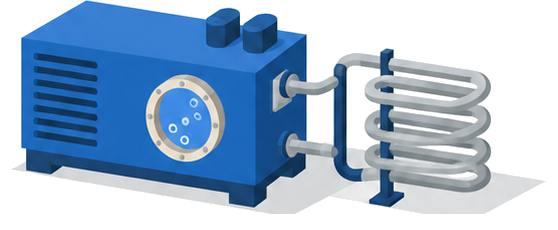

問　低圧式の自動冷凍機の点検で、冷媒管系統にリキッドアイが取り付けられているものは、どのような状態を確認するのか。

答　冷媒管系統にリキッドアイが取り付けられているものにあっては、運転中にリキッドアイの白い泡の発生状態を確認し、冷凍機運転中のリキッドアイに白い泡が１～２分以上継続して見えないことを判定基準とする。

覗き窓の泡が長く続かないことが、冷凍機の正常運転の目安です。
リキッドアイは冷媒配管に取り付けられた小さな覗き窓で、冷媒の流れを目で確かめるための部品です。
点検では、各種配管や本体に変形、損傷、著しい腐食、き裂、塗装のはく離、油漏れ等がないことも合わせて確認します。
冷凍機は架台等に確実に固定されていること、安全弁等の仕切弁等が「開」の位置にあることも判定方法に挙げられています。
目では見えにくい冷媒の状態を、覗き窓の泡という具体的な現象で判断する仕組みです。

冷凍機の中まで覗き窓で確認するなんて、知りませんでした。

泡が１〜２分以上続かないことが目安です。
冷媒の流れを目で確かめる工夫なんです。

警報装置の標識はどんな寸法と文言で決まっているのか

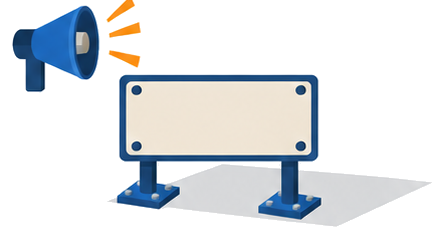

二酸化炭素消火設備の警報装置には、音響や音声とあわせて標識も付いています。
点検要領の図には、寸法や文言まで細かく示されています。

問　二酸化炭素消火設備の警報装置が音声による警報の場合、標識の寸法と文言はどのように定められているか。

答　寸法はＡ：480ミリメートル以上、Ｂ：270ミリメートル以上、生地は黄色、文字は黒色、字体は丸ゴシック体、１文字25平方ミリメートル以上とされ、「ここには不活性ガス（　　）消火設備を設けています。消火剤を放出する前に退避指令の放送を行います。放送の指示に従い室外へ退避してください。」という文言が示されている（括弧内には消火剤名を記載）。

標識は大きさだけでなく、文字の形や１文字の大きさまで決められています。
寸法は縦270ミリメートル以上・横480ミリメートル以上、生地は黄色、文字は黒色で、字体は丸ゴシック体と指定されています。
音響警報がサイレンやベルの場合は、文中の「放送を行います」を書き替えた、窒息の危険を伝える文言になります。
警報装置の外形点検では、こうした標識が必要な場所に設けられており、損傷や脱落、汚損がないことも確認します。
図まで決まっているのは、放出前に確実に危険を伝え、退避につなげるためです。

標識の字体まで決まっているとは思いませんでした。

丸ゴシック体で、１文字の大きさまで指定されています。
見やすさを優先した決まりです。
