屋外貯蔵タンクのポンプ室はなぜ壁や窓まで構造が決まっているのか｜ポンプ室以外に設置した場合との基準の違いを解説

屋外タンク貯蔵所のポンプ設備というと、周囲の空地や油分離装置にばかり目が向きがちです。
実はポンプと電動機を建築物の中に収めた場合、その建築物＝ポンプ室そのものにも独自の構造基準が定められています。
壁や屋根の材料から窓ガラスの種類、床の高さまで、条文は建屋そのものの仕様を細かく指定しています。
今回はこのポンプ室の構造基準を、条文からたどっておきます。

屋外貯蔵タンクのポンプ設備は、屋根さえ付けておけば基準を満たすと思っていました。

いいえ、ポンプ室を設ける場合は壁や窓にも構造基準があります。
条文で範囲を確認しましょう。

建築物の中に置くかどうかで、基準がまるごと変わるということですか。

はい、ポンプ室に収めるかどうかで基準が変わります。
順番に見ていきましょう。

この記事の結論

危険物の規制に関する政令第11条第１項第10号の２は、ポンプ及び電動機のための建築物その他の工作物を「ポンプ室」と定義し、壁・柱・床及びはりを不燃材料で造ることを義務付けています
ポンプ室は屋根も不燃材料とし、金属板その他の軽量な不燃材料でふくことが必要です
ポンプ室の窓及び出入口には防火設備を設け、ガラスを用いる場合は網入りガラスに限られます
床には高さ0.2メートル以上の囲いを設け、危険物が浸透しない構造・適当な傾斜及び貯留設備を備えることが必要です
ポンプ室以外の場所に設ける場合は囲いの高さが0.15メートル以上に変わり、水に溶けない第４類の危険物を扱うときは油分離装置の設置が必要になります

▼

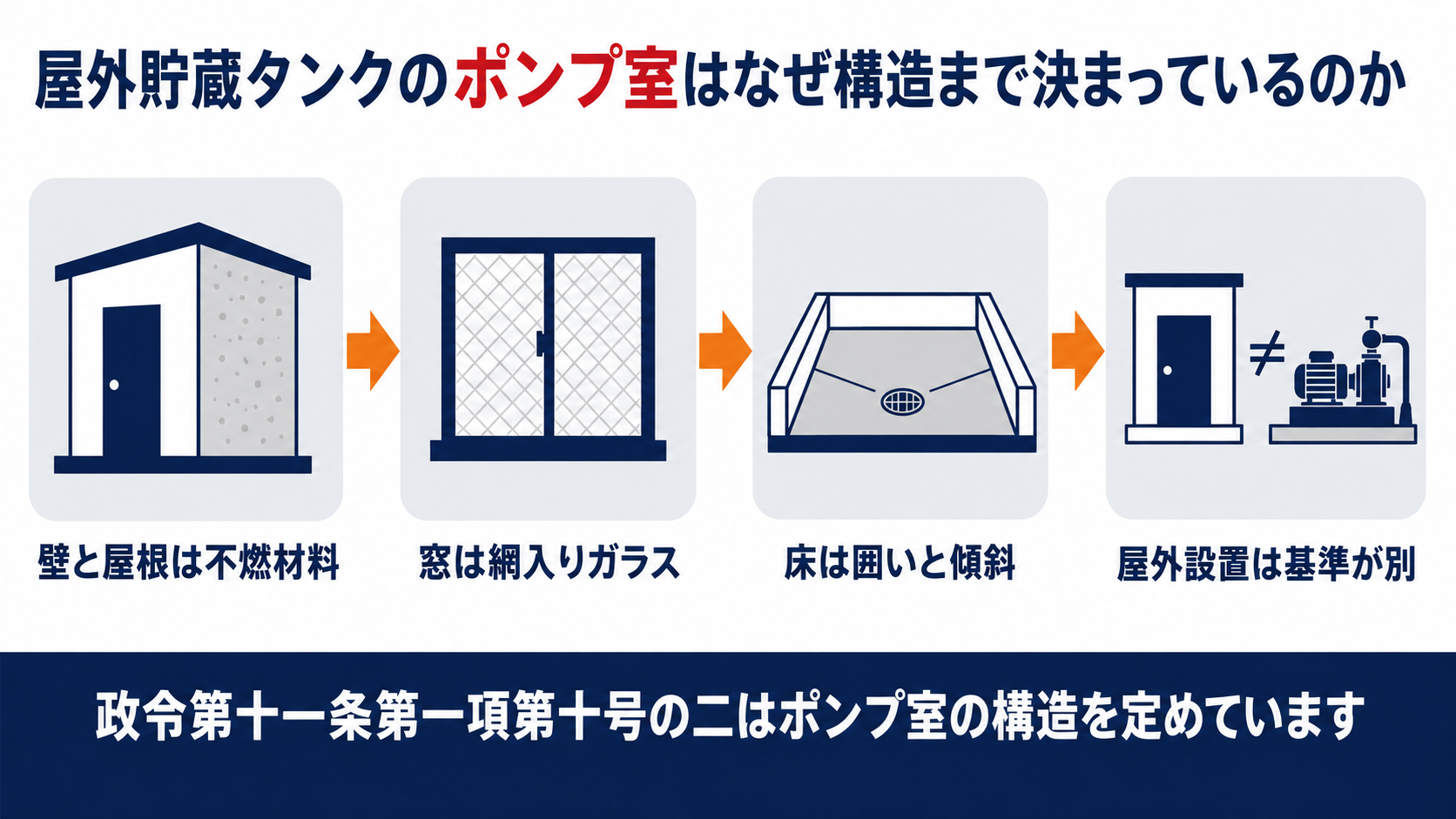

屋外貯蔵タンクのポンプ室が政令第11条第１項第10号の２により壁と屋根の不燃材料窓の網入りガラス床の囲いと傾斜屋外設置は基準が別という構造を定めていることを示す図解

ポンプ室というくくりはどこで生まれるのか

「ポンプ室」という呼び方は、消防法令が独自に作った定義です。
条文はまずポンプ設備そのものの範囲を決め、そこから建屋の扱いが枝分かれします。

危険物の規制に関する政令第11条第１項第10号の２　屋外貯蔵タンクのポンプ設備（ポンプ及びこれに附属する電動機をいい、当該ポンプ及び電動機のための建築物その他の工作物を設ける場合には、当該工作物を含む。以下同じ。）は、次によること。（略）ニ　ポンプ及びこれに附属する電動機のための建築物その他の工作物（以下「ポンプ室」という。）の壁、柱、床及びはりは、不燃材料で造ること。

建築物その他の工作物を設ければ、その建屋がそのまま「ポンプ室」になります。
条文はポンプ設備を「ポンプ及びこれに附属する電動機」と定義したうえで、これらのために建築物その他の工作物を設ける場合はその工作物を含めてポンプ設備と扱うと決めています。
つまりポンプを屋外にむき出しで置くか、建屋に収めるかは事業者の選択ですが、建屋を選んだ瞬間にポンプ室としての構造基準が付いてきます。

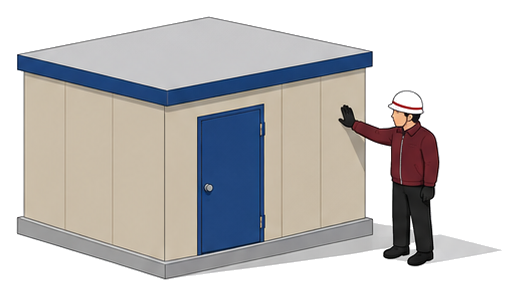

その最初の基準が、壁・柱・床及びはりを不燃材料で造ることです。
木造の物置やプレハブをそのまま流用することはできません。

ポンプに屋根を付けただけで、ポンプ室という扱いになるんですか。

はい、建築物その他の工作物を設ければポンプ室です。
壁と柱の材料をまず確認しましょう。

屋根や窓はどんな基準を満たさなければならないのか

壁・柱・床及びはりの次は、屋根と開口部です。
ここにも同じ発想の基準が続きます。

危険物の規制に関する政令第11条第１項第10号の２　（略）ホ　ポンプ室は、屋根を不燃材料で造るとともに、金属板その他の軽量な不燃材料でふくこと。ヘ　ポンプ室の窓及び出入口には、防火設備を設けること。ト　ポンプ室の窓又は出入口にガラスを用いる場合には、網入りガラスとすること。

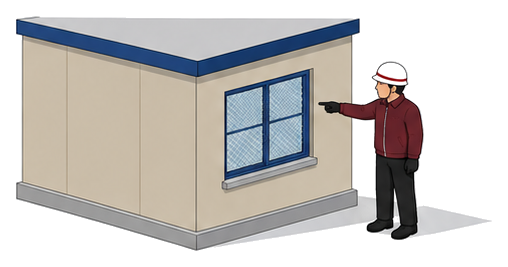

屋根は不燃材料で造ったうえで、金属板等の軽量な不燃材料でふくことが必要です。
軽い材料でふくのは、万一の異常燃焼でも屋根が抜けやすい構造にして被害を抑えるためと考えられます。
窓及び出入口には防火設備を設け、ガラスを用いる場合は網入りガラスに限られます。
普通のガラス窓や木製建具をそのまま使うことはできません。
壁だけでなく屋根・窓・出入口まで、建屋全体が不燃仕様であることが前提になります。

ポンプ室に普通のガラス窓を付けたら、それだけで基準違反になりますか。

はい、ガラスを使うなら網入りガラスに限られます。
普通のガラスは使えません。

床はどんな構造にしなければならないのか

建屋の外形の次は、床です。
床の基準は、万一の漏えいと蒸気の滞留をポンプ室の中で食い止める発想でできています。

危険物の規制に関する政令第11条第１項第10号の２　（略）チ　ポンプ室の床には、その周囲に高さ0.2メートル以上の囲いを設けるとともに、当該床は、危険物が浸透しない構造とし、かつ、適当な傾斜及び貯留設備を設けること。リ　ポンプ室には、危険物を取り扱うために必要な採光、照明及び換気の設備を設けること。ヌ　可燃性の蒸気が滞留するおそれのあるポンプ室には、その蒸気を屋外の高所に排出する設備を設けること。

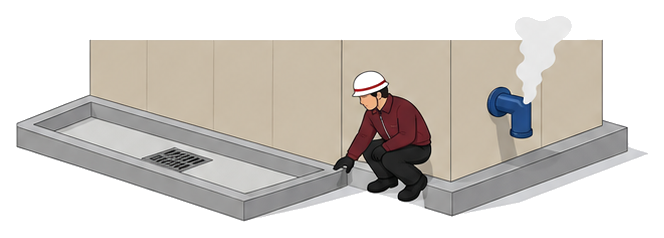

床の周囲には高さ0.2メートル以上の囲いを設け、危険物が室外へ流れ出さないようにします。
床自体も危険物が浸透しない構造とし、適当な傾斜と貯留設備で漏れた危険物を一箇所に集める仕組みが求められます。
あわせて採光・照明・換気の設備が必要で、可燃性の蒸気が滞留するおそれがあるポンプ室には、蒸気を屋外の高所に排出する設備も設けなければなりません。
建屋に収めて密閉度が高くなる分、漏えいと蒸気の両方への手当てが同時に求められている形です。

換気扇を付けていれば、蒸気の排出設備は満たしていることになりますか。

屋外の高所へ排出できる構造かどうかがポイントです。
設置場所まで確認しましょう。

ポンプ室以外に置いた場合との基準の違いを見落としていないか

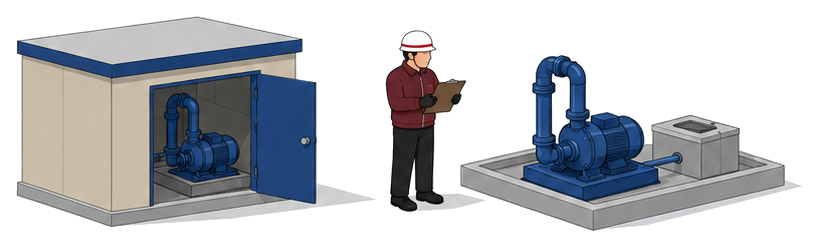

ここまでの基準は、ポンプを建屋＝ポンプ室に収めた場合の話です。
同じ号の中には、屋外にむき出しで置く場合の別の基準もあります。

危険物の規制に関する政令第11条第１項第10号の２　（略）ル　ポンプ室以外の場所に設けるポンプ設備には、その直下の地盤面の周囲に高さ0.15メートル以上の囲いを設け、又は危険物の流出防止にこれと同等以上の効果があると認められる総務省令で定める措置を講ずるとともに、当該地盤面は、コンクリートその他危険物が浸透しない材料で覆い、かつ、総務省令で定める場合を除き、適当な傾斜及び貯留設備を設けること。この場合において、第４類の危険物（水に溶けないものに限る。）を取り扱うポンプ設備にあつては、総務省令で定める場合を除き、当該危険物が直接排水溝に流入しないようにするため、貯留設備に油分離装置を設けなければならない。

ポンプ室以外の場所に設ける場合は、囲いの高さの数値そのものが変わります。
ポンプ室の床が高さ0.2メートル以上の囲いなのに対し、屋外にむき出しで設置する場合は0.15メートル以上の囲いとされています。
さらに水に溶けない第４類の危険物を扱うポンプ設備では、貯留設備に油分離装置の設置まで義務付けられます。
「ポンプ室の基準」と「ポンプ室以外の基準」を同じものと思い込むと、囲いの高さや油分離装置の要否を取り違えるおそれがあります。
自社の設備がどちらの基準の対象になるのか、まず建屋の有無から確認する必要があります。

うちのポンプは屋根付きの土間に置いてあります。
ポンプ室と同じ基準でいいですか。

壁や柱まで不燃材料で囲まれた建築物かどうかで判断が変わります。
構造から確認しましょう。

明日からポンプ室の何を確認すればよいのか

基準の全体像が分かったところで、確認する手順を整理します。
自社の屋外貯蔵タンクのポンプ設備に当てはめて、順番に見ていきましょう。

ポンプ設備が建築物その他の工作物の中にあるか、屋外にむき出しで置かれているかを確認する
ポンプ室であれば、壁・柱・床・はりが不燃材料か、屋根が不燃材料と軽量な不燃材料でふかれているかを確認する
窓及び出入口に防火設備があり、ガラスは網入りガラスになっているかを確認する
床の囲いの高さ・傾斜・貯留設備、採光・照明・換気と蒸気排出設備の有無を確認する
屋外にむき出しで設置している場合は、囲いの高さと、水に溶けない第４類の危険物なら油分離装置の有無を確認する

確認するのは、建屋の有無・壁と屋根の材料・窓ガラスの種類・床の構造という四つの視点です。
ポンプ室に収めるか屋外に置くかで、囲いの高さや油分離装置の要否まで基準が変わる点に注意が必要です。
古い設備では設置当時の基準のまま更新されていないこともあるため、図面と現況を突き合わせて確認します。
判断に迷う場合は、自己流の解釈に進む前に所轄消防署へ相談することが安全です。

自社のポンプ設備がポンプ室に該当するか、まず図面で確認してみます。

構造が分かれば、必要な設備もはっきりします。
不安な点があれば一緒に確認しましょう。
