パッケージ型消火設備は消火器と違い、ホースを伸ばして放水するという操作性を持っています。
そのホースの長さも、決められた基準にもとづいて決まっています。
さらに放射する薬剤の量や勢い、届く距離にも告示で定められた数値があります。

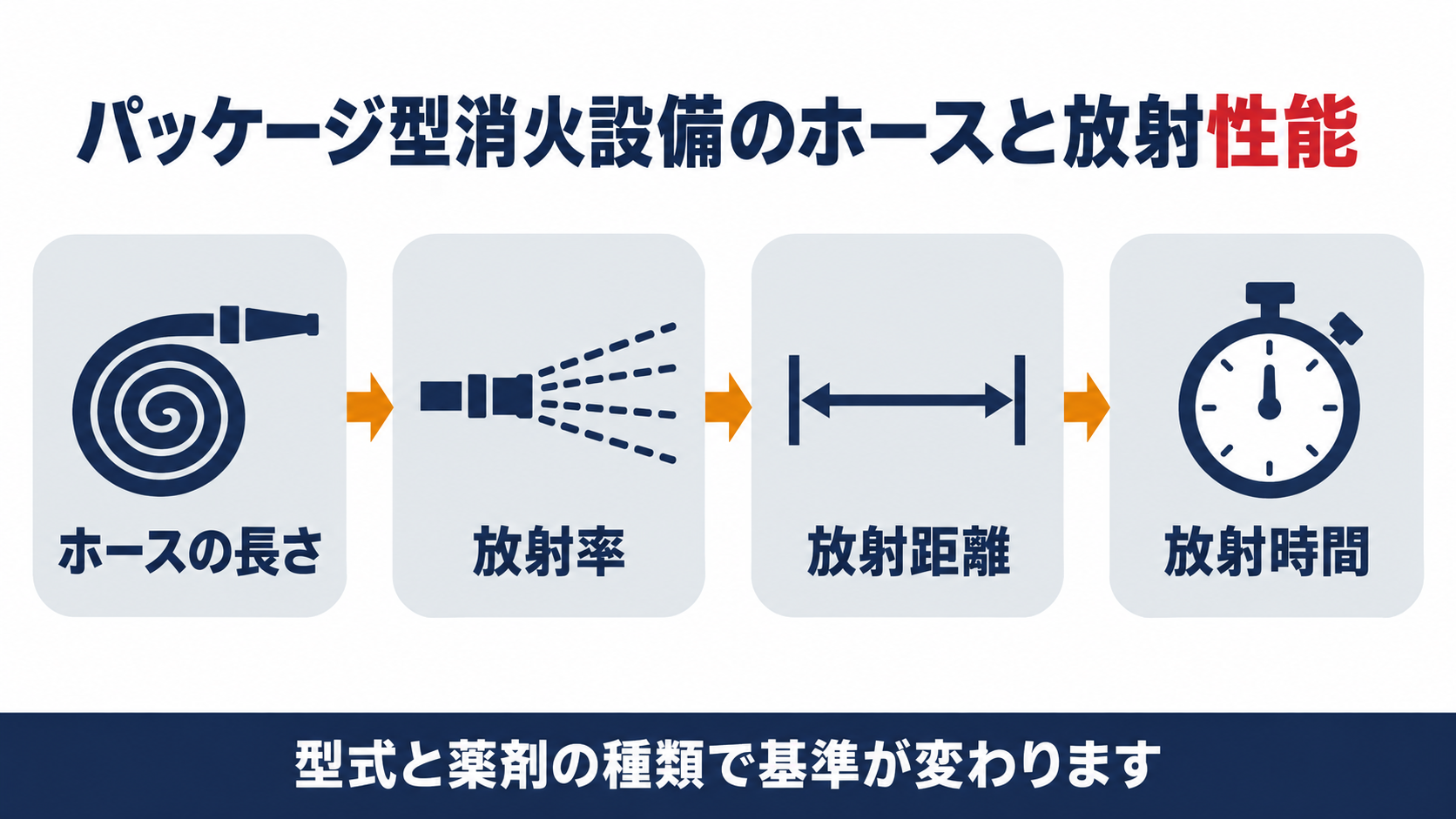

この記事では、ホースの長さと放射性能の技術基準を、告示の条文から確認していきます。
うちのパッケージ型消火設備、ホースの長さなんて気にしたことなかったです。
実は型式によってホースの長さも放射性能も違うんです。
水鉄砲みたいに勢いが違うってことですか。
はい、放射率や放射距離まで数値で決まっています。
- ホースの長さは、Ⅰ型が25メートル以上、Ⅱ型が20メートル以上と告示第五第八号で定められています
- ノズル開閉弁は開閉方向が表示されているものでなければなりません
- 放射時間は温度20度でⅠ型が２分以上、Ⅱ型が１分30秒以上と定められています
- 放射率は薬剤の種類ごとに40・24・16リットル毎分と細かく分かれています
- 放射は充填量の90パーセント以上、放射距離は10メートル以上であることが求められます
▼
パッケージ型消火設備の器具そのものにはどんな性能が求められているのか
ホースやノズルは、確実に動くことが前提です。
パッケージ型消火設備という新しい設備でも、容器の規格そのものは既存の消火器の技術基準に合わせる形で定められています。
そのうえでノズル開閉弁には開閉方向の表示が義務付けられ、迷わず操作できることが求められます。
ノズルも棒状放水だけでなく、噴霧放水に切り換えられるものであってもよいとされています。
次の章では、この器具とセットになっているホースの長さの基準を見ていきます。
消火薬剤の容器は、消火器と同じ規格なんですね。
ええ、実績のある消火器の規格を土台にしているためです。
ホースの長さはⅠ型とⅡ型でどう違うのか
これは設置できる面積の違いと対応した数字です。
Ⅰ型は25メートル以上、Ⅱ型は20メートル以上のホースが必要で、防護する面積が広いⅠ型ほど長いホースが求められる仕組みです。
さらにホース・ノズル・ノズル開閉弁・ホースリールは、パッケージ型消火設備専用の基準ではなく移動式の不活性ガス消火設備等と共通の基準に適合したものでなければなりません。
つまりホース周りの器具は、他の移動式消火設備とも技術的に横並びの品質が求められているということです。
次の章では、実際にどれだけの勢いで薬剤が放射されるのかを見ていきます。
面積が広いⅠ型のほうがホースも長いんですね。
はい、防護面積とホースの長さは対応しています。
放射率と放射距離はどんな基準になっているのか
放射性能には放射時間・放射率・放射距離の３つの基準があります。
放射時間はⅠ型が２分以上、Ⅱ型が１分30秒以上で、面積の広いⅠ型ほど長く放射できる仕組みです。
放射率は薬剤の種類によって毎分40リットル・24リットル・16リットルと差があり、薬剤ごとに求められる勢いが違います。
そして棒状で放射したときの放射距離は10メートル以上で、ここは型式による差がありません。
次の章では、この放射率の表を読むときに見落としやすい点を見ていきます。
放射距離は型式に関係なく10メートル以上なんですね。
はい、距離だけは型式で差がない基準です。
放射率の表を読むときに見落としやすいのはどこか
薬剤の種類まで見て初めて正しく読めます。
強化液は型式にかかわらず毎分40リットルですが、機械泡と浸潤剤等入り水は第一種・第二種・第三種で放射率そのものが変わります。
「Ⅰ型だから放射率が高い」と型式だけで判断すると、薬剤の種類によっては前提が違うことになります。
また放射の基準は充填量の90パーセント以上であり、消火器のように全量を放射しきることまでは求められていません。
次の章では、これらの基準を点検でどう確認すればよいかをまとめます。
型式だけ見て放射率まで同じだと思っていました。
薬剤の種類まで合わせて確認してください。
点検でホースと放射性能をどう確認すればよいのか
放射試験そのものは専門業者が行いますが、日常点検でも確認できる点があります。
- 設置されている設備がⅠ型かⅡ型かを確認し、ホースの長さが基準（25メートル／20メートル）を満たしているか見る
- ノズル開閉弁に開閉方向の表示が残っているか、摩耗して読めなくなっていないか確認する
- 設置されている薬剤の種類を確認し、放射率が薬剤ごとに違うことを前提に点検記録を読む
放射試験の実施そのものは専門業者に任せますが、ホースの長さと型式の対応、そしてノズル開閉弁の表示は目視でも確認できます。
薬剤の種類が変われば放射率の前提も変わるため、型式だけで安心せず薬剤の種類まで点検記録と照らし合わせることが大切です。
この習慣が、いざというときにホースと薬剤の両方がきちんと働く備えになります。
次の点検でホースの長さと表示も見てみます。
ぜひお願いします、薬剤の種類も忘れずに確認してください。
よくある質問
まとめ
ホースの長さも放射率も、次の点検で確認します！
