パッケージ型自動消火設備の総合点検はなぜ消火薬剤容器を差し替えて確かめるのか｜試験用ガスによる模擬放出とⅠ型Ⅱ型の違いを解説

パッケージ型自動消火設備は、天井などに感知部と放出口を組み込んだ自動消火の仕組みです。
設置してからも、総合点検で実際に消火薬剤を放出させて機能を確かめる決まりになっています。
とはいえ、点検のたびに本物の消火薬剤を消費するわけにはいきません。
この記事では、消火薬剤容器を試験用ガス容器に差し替える模擬放出の手順を、告示の条文から確認していきます。

▼

パッケージ型自動消火設備の総合点検はなぜ実際に放出させて確かめるのか

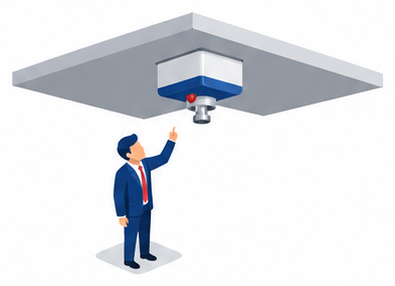

パッケージ型自動消火設備は、感知部が火災を感知すると自動で消火薬剤を放出する設備です。
設置してからも、総合点検で機能そのものを確かめる義務があります。 総合点検は設備を実際に作動させて総合的な機能を確認する点検です。
パッケージ型自動消火設備は機器点検が６月ごと、総合点検が１年ごとと告示で定められています。
機器点検では周囲の状況や外形、表示など目視で確認できる範囲にとどまりますが、総合点検では感知部から放出口までの一連の動作を実際に確認します。
とはいえ、火災を模したセンサー作動のたびに消火薬剤を放出していては、点検のたびに設備が使えなくなってしまいます。
次の章では、消火薬剤を消費せずに機能を確かめる仕組みを見ていきます。

なぜ消火薬剤貯蔵容器を試験用ガス容器に差し替えるのか

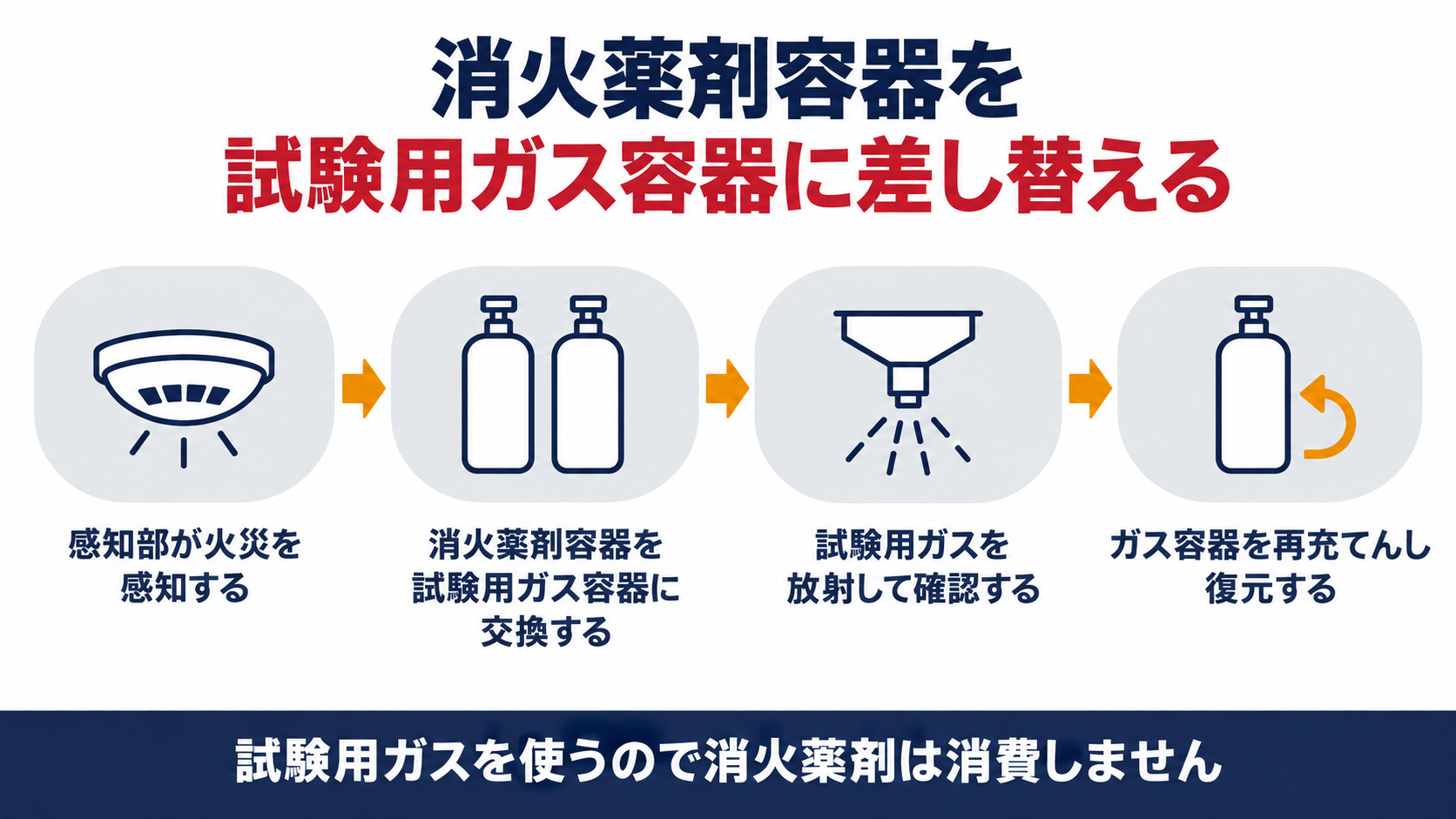

総合点検では、消火薬剤の代わりに試験用ガスを使って放出動作を確認します。
具体的な手順は告示で細かく決められています。 試験用ガスの量は、必要消火薬剤量を放射するのに必要な本数の10％以上と決まっています。

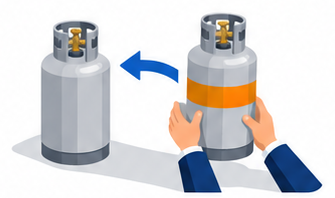

パッケージ内の消火薬剤貯蔵容器のうち１本だけを試験用ガス容器に取り替え、残りの容器はいったん放出導管から切り離して密栓します。
つまり消火薬剤そのものは一切放出せず、試験用ガスだけを実際に流して感知部から放出口までの動作を確かめる仕組みです。
点検後は取り替えた加圧用ガス容器を再充てんし、元どおりに復元することまでが手順に含まれます。
次の章では、この点検をどこまでの範囲でやればよいのかを見ていきます。

Ⅰ型とⅡ型で点検の範囲がなぜ違うのか

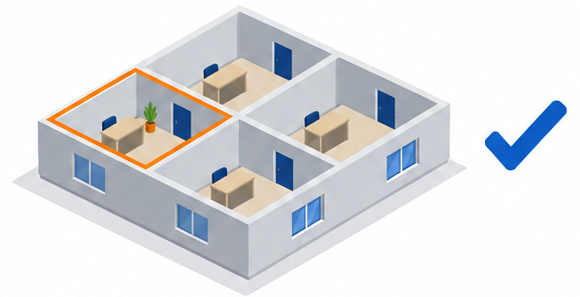

総合点検の対象範囲は、Ⅰ型かⅡ型かで大きく変わります。
一度にどこまで確認するかという範囲の考え方です。 Ⅰ型は同時放射区域を順番に選び、数年がかりで全体を確認していく方式です。
任意の同時放射区域を１つ指定して試験用ガスで確認し、次回以降は別の同時放射区域を選ぶことで４年以内に全設備を一巡させます。
一方でⅡ型は、１回の点検で防火対象物に設置された全てのパッケージ型自動消火設備をまとめて確認します。
Ⅱ型がⅠ型より小規模な防護区域を想定した型式であることが、この点検範囲の違いにも表れています。
次の章では、複数の設備が連動している場合に何を確かめるのかを見ていきます。

２台以上が連動する設備は何を確かめるのか

同時放射区域を１台の設備だけで守れないこともあります。

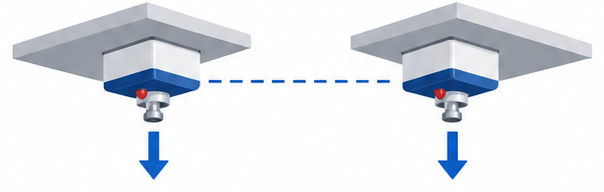

その場合は複数の設備が連動して動く仕組みが必要です。 同時放射区域を２台以上の設備で防護している場合は、連動して動くかどうかも点検項目です。
最初の感知部が発報した段階ではその感知部が接続された設備だけが警報を発します。
同じ同時放射区域の別の感知部が発報して初めて、連動している全ての設備が警報と起動信号を発信する二段階の仕組みです。
点検では、連動しているパッケージ型自動消火設備が設置されている同時放射区域の全ての感知部について、この動作を確認します。
次の章では、点検が終わったあとに何をしなければならないのかを見ていきます。

点検が終わったら何をしなければならないのか

試験用ガスを使った点検は、確認して終わりではありません。

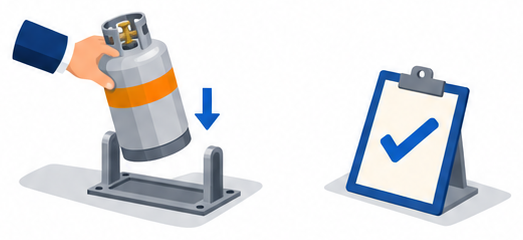

元の状態に戻す作業と、記録・報告までが点検です。 点検で使った加圧用ガス容器は、再充てんしてから元の状態に戻します。
再充てんの際は高圧ガス保安法に基づく容器検査又は容器再検査に合格したものを使う必要があり、どんな容器でも自由に使えるわけではありません。
密栓していた他の消火薬剤貯蔵容器も含めて、点検終了後は全て確実に復元しておくことが求められます。
そのうえで、点検の結果は維持台帳に記録し、防火対象物の区分に応じて１年に１回または３年に１回、消防長又は消防署長へ報告する義務があります。
明日からできることは、Ⅰ型なら次に確認する同時放射区域をあらかじめ決めておき、点検業者との打ち合わせをスムーズにすることです。
