停電や地震のあと、消防ポンプ制御盤を確認すると、扉の図面入れに回路図がない、予備ヒューズの種類が分からない、と気づくことがあります。
制御盤が動いて見えても、故障時の復旧に必要な情報と部品がなければ、初動は止まります。
BCPでは回路図と予備品を平常時に照合し、現場と一致する状態で保管します。
制御盤の回路図が見当たりません。
動けば問題ないですか。
無い状態を記録して整備を依頼します。
古い図面なら書庫にあります。
現物と一致するかを先に確かめましょう。
- 回路図と予備品が無ければ不足状態として記録します
- 消防庁の点検基準は予備品と回路図等の備付けを確認対象としています
- 古い図面をそのまま復旧作業へ使いません
- 盤番号と改修履歴を照合し最新版を専門業者と確定します
- 図面と適合する予備品を現場の定位置へ戻します
▼
回路図が見つからなければ消防ポンプの復旧作業を進めてよいのか
回路図や必要な予備品が見つからないときは、そのまま復旧作業を進めません。
まず、どの設備の何が不足しているのかを記録します。
総務省消防庁の点検基準では、加圧送水装置の電動機の制御装置について、予備品および回路図等が備えてあることを確認対象としています。
回路図と予備品は、故障時の復旧を支える設備管理の一部です。
制御盤の表示灯が点いていることと、内部回路が正常であることは同じではありません。
停電後や地震後は、表示、配線、ヒューズ、継電器、接地なども点検対象になります。
不足を見つけたら、盤の扉を開けた状態、盤名称、設備番号、図面入れ、予備品収納を写真で残します。
施設担当者が活線部へ触れたり、類似部品を仮に取り付けたりしません。
消防ポンプが使えない可能性がある間は、防火管理者へ共有し、巡回や火気制限など施設の計画に沿った代替措置を始めます。
復旧準備と防火安全の確保を同時に進めます。
盤が動けば後回しでもええですか。
次の故障へ備えて今そろえます。
どの図面と予備品を確認対象にするのか
対象は回路図１枚だけではありません。
制御盤の仕様、完成図書、改修記録、取扱説明書、予備品一覧を一組で確認します。
- 制御盤の盤名称と設備番号
- 現場と一致する回路図と結線図
- 完成図書と改修後の差し替え図面
- メーカー名と型式と製造番号
- 指定されたヒューズや表示灯などの予備品
- 予備品の数量と使用期限や保管状態
- 点検業者と保守窓口の連絡先
図面の表題欄と制御盤の銘板を照合し、対象設備が同じか確かめます。
建物名だけでなく、系統名、盤番号、改訂日まで見ます。
予備品は外観が似ていても、定格や仕様が異なることがあります。
適合可否は製造者の資料や専門業者の確認に基づいて判断します。
図面と予備品は、災害時でも取り出せる場所へ保管します。
浸水や施錠で使えなくなる保管場所は避けます。
原本を制御盤付近へ置けない場合は、管理方法を決めた複製を備え、原本の所在を明記します。
誰が更新するかも管理台帳へ記録します。
同じサイズのヒューズなら使えますか。
定格と仕様の一致を確認します。
回路図や予備品が無いときはどう進めるのか

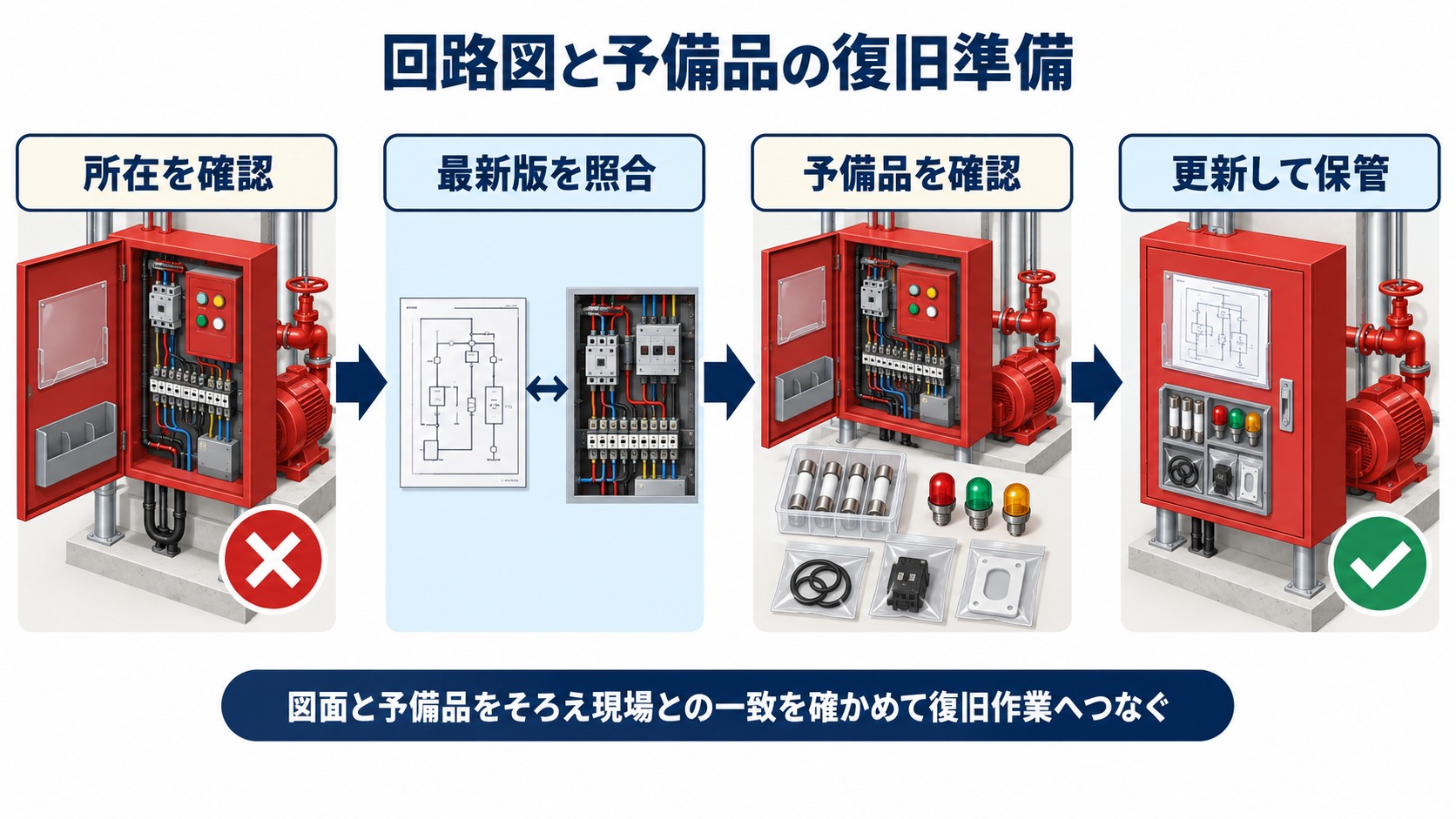

不足の記録、対象設備の特定、専門業者への照会、現場照合、予備品選定、保管、訓練の順で進めます。
- 図面入れと予備品収納の現状を撮影する
- 盤名称と設備番号とメーカー情報を記録する
- 完成図書と改修記録から候補図面を集める
- 専門業者が現場と図面の一致を確認する
- 適合する予備品と必要数量を確定する
- 最新版と予備品を定位置へ保管する
- 取り出しから連絡までを訓練する
照会時には、制御盤の銘板、盤内全体、図面入れ、予備品収納、消防ポンプの設備番号が分かる写真を渡します。
どの盤の資料が必要かを取り違えない情報にします。
盤内の配線や端子と図面の照合は、感電や誤作動の危険を伴います。
施設担当者は制御盤内部へ触れず、資格と知識のある専門業者へ依頼します。
最新版が確定したら、改訂日と確認者を図面管理台帳へ記録します。
旧版は現場で誤使用されないよう区別して管理します。
予備品を補充しただけで終わらせず、停電時に保管庫を開けられるか、担当者が所在を説明できるかも確かめます。
BCPでは資料と部品を実際に使える状態まで整えます。
メーカーへ図面だけ頼めば完了ですか。
現場との一致と予備品まで確認します。
古い回路図があれば使えると思うと何を見落とすのか
書庫から回路図が見つかっても、現場が改修されていれば内容が一致しないことがあります。
図面が存在することと、その図面が使えることは別です。
- 改修前の盤番号の図面を保管している
- 端子番号や機器構成が現場と異なる
- 交換した継電器や表示灯が反映されていない
- 手書き修正だけで改訂日が分からない
- 予備ヒューズの定格を外観だけで選んでいる
- 紙の図面が水濡れや汚損で読めない
- 担当者だけが保管場所を知っている
改修のたびに図面と予備品を同じタイミングで更新します。
片方だけを更新すると、故障時に誤った判断を招きます。
予備品は長期保管で劣化したり、型式変更で入手できなくなったりします。
点検時に数量だけでなく状態と入手性も確認します。
電子データだけにすると、停電や端末故障で閲覧できない場合があります。
現場で使う紙面と管理用データを用途に応じて備えます。
同じ施設に複数の消防ポンプがある場合は、図面と予備品がどの系統用か分けます。
設備番号でひも付け、混在を防ぎます。
紙があれば最新版だと思ってました。
改訂日と現場の両方を見ましょう。
明日からどの順番で回路図と予備品を整えるのか
最初から全設備を一度に調べると、台帳づくりで止まりがちです。
まず消防ポンプ制御盤１面を選び、図面と予備品がそろうまで通して確認します。
- 盤名称と設備番号を確認する
- 図面入れと予備品収納を撮影する
- 完成図書と改修記録を集める
- 専門業者と現場一致を確認する
- 必要な予備品と数量を確定する
- 保管場所と更新責任者を台帳へ記す
- 停電想定で取り出しと連絡を訓練する
点検記録に回路図の改訂日と予備品の確認日を残します。
次回点検で差分を追える形にします。
消防法第17条の３の３に基づく消防用設備等の点検結果と、図面管理台帳を関連付けます。
法定点検の記録をBCPの復旧判断へつなげます。
消防計画では、設備に支障がある間の連絡と防火安全を確認します。
BCPでは復旧の優先順位と事業再開条件へ反映します。
訓練では、図面の取り出し、設備番号の照合、専門業者への連絡、代替措置の開始までを通します。
担当者が不在でも同じ手順で動ける状態を目指します。
まず１面だけ完成させるんですね。
完成形を作って横へ広げましょう。
よくある質問
まとめ
明日は盤番号の確認から始めます。
図面と予備品を使える状態にしましょう。
