加圧送水装置のポンプはなぜ揚程曲線で性能を判定するのか｜吸込全揚程と締切運転の基準を解説

屋内消火栓設備やスプリンクラー設備のポンプ方式の加圧送水装置は、設置すればそれで終わりではありません。
実際に水を送り出す性能そのものが、告示の定める数値に収まっているかどうかが問われます。
ポンプの銘板に書かれた定格吐出量と定格全揚程は、単なる目安の数字ではないのです。
本記事ではポンプの放水性能の基準を、根拠となる告示から順に解説します。

▼

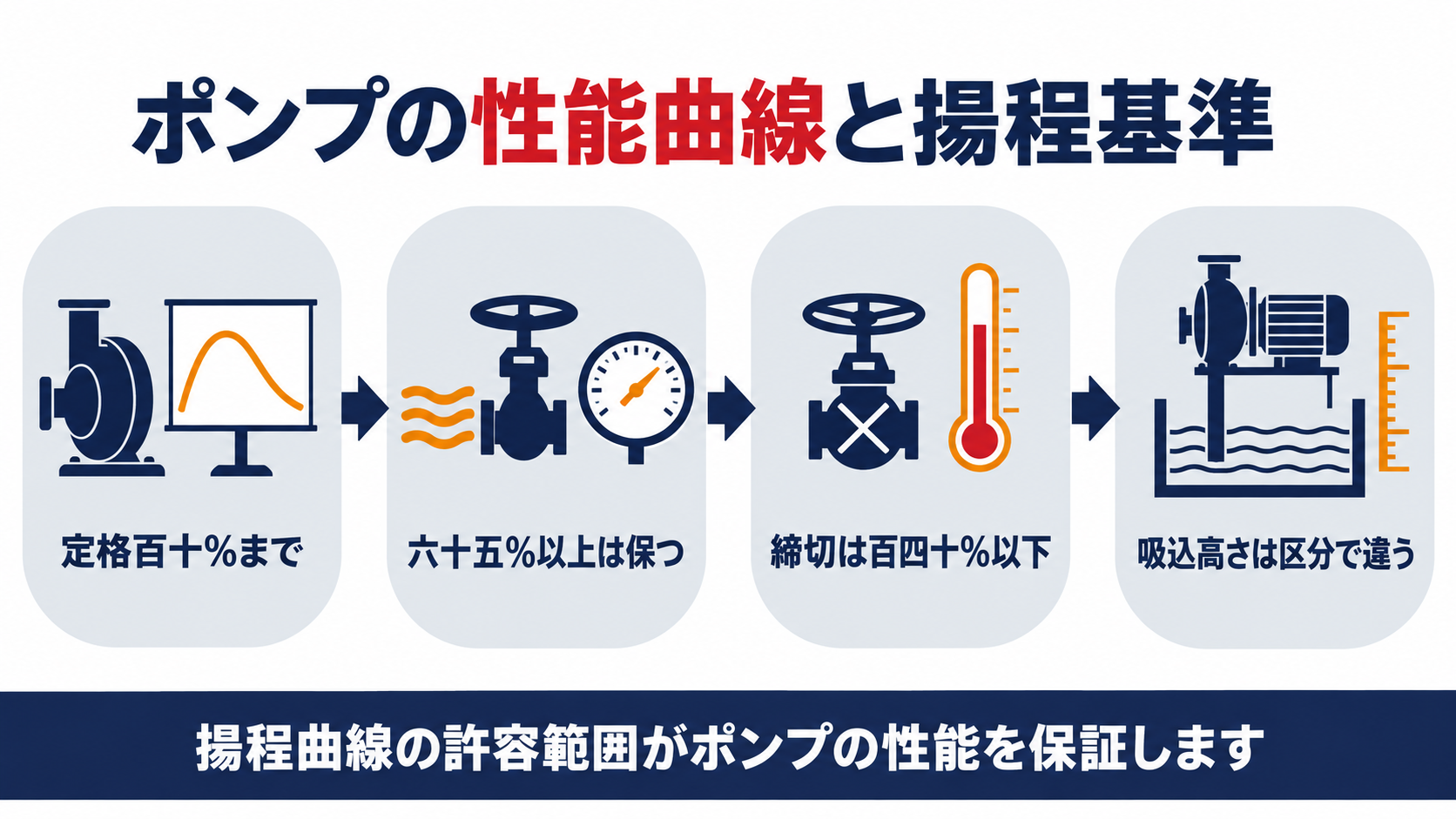

なぜポンプの吐出量と全揚程に許容範囲があるのか

ポンプの銘板に書かれた数字は、そのまま鵜呑みにしてよいものではありません。
実測値との整合性を、決められた曲線の上で確かめる仕組みになっています。 全揚程は定格の100パーセント以上110パーセント以下に収まれば適合です。
告示は、当該ポンプの定格吐出量における揚程曲線上の全揚程が、そのポンプに表示された定格全揚程の100パーセント以上110パーセント以下であることを求めています。
銘板の数字をそのまま比べるのではなく、あらかじめ作成された揚程曲線という曲線全体とのバランスで判定する点がポイントです。
つまり多少のばらつきは最初から織り込み済みで、その幅の中に収まっているかどうかが合否の分かれ目になります。

150パーセントの水量でもなぜ性能を保証できるのか

火災時には、想定より多くの水を求められる場面もあり得ます。
そこで告示は、流量を増やした状態での性能も別に定めています。 150パーセントの流量でも、全揚程の65パーセント以上を保てなければなりません。
定格吐出量の150パーセントまで水量を増やして運転した場合でも、そのときの全揚程が定格吐出量における全揚程の65パーセント以上であることが求められます。
流量を増やすほど揚程が落ちるのはポンプの一般的な性質ですが、その落ち方に下限が設けられているということです。
つまり定格どおりの水量だけでなく、それ以上を求められた場合にどこまで粘れるかまで、あらかじめ試験で確かめられているわけです。

締切運転時の全揚程はなぜ上限が決められているのか

吐出側の弁を閉じて水を止めた状態も、点検では必ず確認する運転状態です。
このときの全揚程にも、上限となる数値があります。 締切全揚程は、定格全揚程の140パーセント以下に制限されています。
吐出側の弁を閉じて吐出量を零にした状態の全揚程を締切全揚程と呼び、これが定格吐出量における全揚程の140パーセント以下であることが求められます。
締切運転を続けるとポンプ内部で水がかき混ぜられ続け、水温が上昇するおそれがあることも、告示が別途水温上昇防止用逃し配管を義務付けている理由です。
つまり上限が決められているのは、締切状態そのものが本来は長く続けてよい運転ではないことの裏返しだといえます。

吸込全揚程はなぜ吐出量ごとに数値が違うのか

ポンプが水を吸い上げる力にも、告示は数値の基準を設けています。
ただしこの数値、すべてのポンプで同じではありません。 吸込全揚程は、定格吐出量が大きいポンプほど小さい数値になります。
地上に設置するポンプは、定格吐出量の区分に応じて上の表の吸込全揚程以上で運転しても異常が生じないことが求められます。
これは吸込口での圧力低下によって水中に気泡が発生する現象、いわゆるキャビテーションを避けるための基準だと考えられます。
水中に設置するポンプの場合は表によらず、最低運転水位において運転した場合に異常が生じないことが基準になります。

ポンプ性能試験装置は何を確かめるための仕組みか

ここまでの数値は、机上の計算だけで確かめるものではありません。
ポンプ本体には、これらを実測するための専用の装置が付いています。 ポンプ性能試験装置は、流量を調整しながら実測するための専用配管です。
ポンプ性能試験装置は、吐出側の逆止弁より手前から分岐した配管に流量調整弁と流量計を備えたもので、弁を絞って負荷を変えながら性能を測定します。
流量計は差圧式のものとされ、定格吐出量まで測定できることが条件になっています。
点検の場で見る揚程曲線の実測データは、まさにこの試験装置を使って得られた数値だということを押さえておくと、報告書の見方が変わります。
