BCPで停電復旧後に消防ポンプ制御盤の電圧計がゼロなら起動してよいのか｜電源確認と復旧判断を解説

停電から復旧したのに、消防ポンプ制御盤の電圧計だけがゼロを指したまま。
表示灯が点いていると「計器だけの故障」と考えたくなりますが、受電から制御盤、非常電源、電動機までのどこに異常があるかは、見た目だけでは決められません。
BCPでは消防ポンプをいったん使用保留にし、電源系統全体を専門点検してから復旧を判断します。

▼

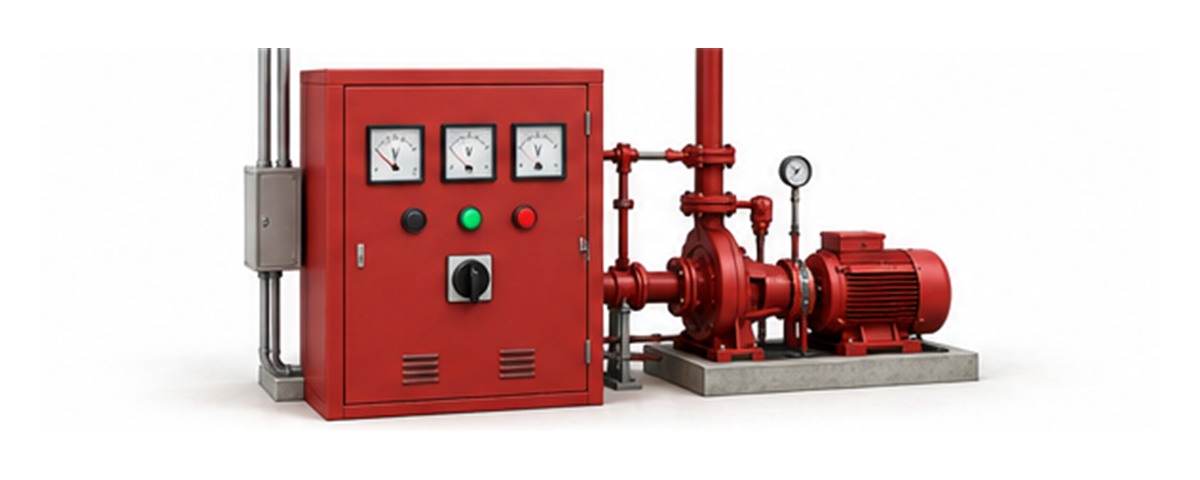

電圧計がゼロのままなら消防ポンプを起動してよいのか

停電復旧後も電圧計がゼロなら、原因が分かるまで消防ポンプをむやみに起動しません。
まず、制御盤の表示と周囲の異常を離れた位置から確認します。

総務省消防庁の点検基準と点検要領では、加圧送水装置の制御装置について、電圧計の指示、開閉器、ヒューズ、継電器、表示灯、結線、接地などを確認します。
電圧計の異常は制御盤を含む電源系統を点検する入口です。

ゼロ表示の原因は、受電していない、開閉器やヒューズに異常がある、計器回路や配線に不具合がある、電圧計自体が故障しているなど複数考えられます。
施設担当者が原因を推測して操作を繰り返すと、異常を拡大させるおそれがあります。

焦げ臭い、発熱、煙、異音、浸水、変色がある場合は近づかず、施設の緊急手順で電気担当者と消防設備業者へ連絡します。
復旧までの間は防火管理者へ共有し、巡回や火気制限などの代替措置を始めます。

消防法第十七条は消防用設備等の設置と維持を、同法第十七条の三の三は点検と報告を定めています。
表示が戻ったことだけで維持状態が確認できたとは扱いません。

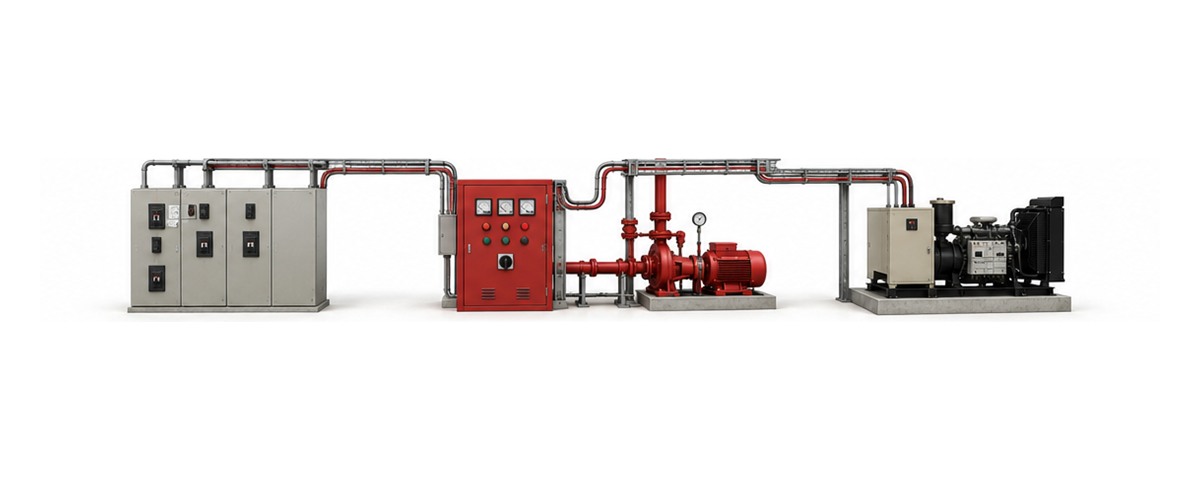

どの電源と表示を確認対象にするのか

確認対象は電圧計一つではありません。
受電設備、専用回路、制御盤、非常電源、電動機を一つの系統として確認します。

• 停電が施設全体か消防ポンプ系統だけか
• 受電盤と専用回路の異常表示
• 制御盤の電源表示灯と電圧計の指示
• 開閉器とヒューズと継電器の状態
• 盤内配線と端子の損傷や緩み
• 非常電源への切替状態
• 消防ポンプ電動機と周囲の異常

停電範囲と盤名称と設備番号を記録し、どの系統の異常かを取り違えないようにします。
写真は盤の外観と表示が分かる範囲にとどめます。

電圧計の指示値は、点検時の基準値や設備仕様と比べます。
数値の正常範囲は施設担当者が推測せず、完成図書や製造者資料で確認します。

非常電源がある設備では、商用電源だけでなく切替と給電先も確認します。
非常電源が運転していても消防ポンプへ給電できているとは限りません。

複数のポンプや制御盤がある施設では、表示異常のある一面だけで施設全体を判断しません。
防護範囲と系統ごとに使用可否を整理します。

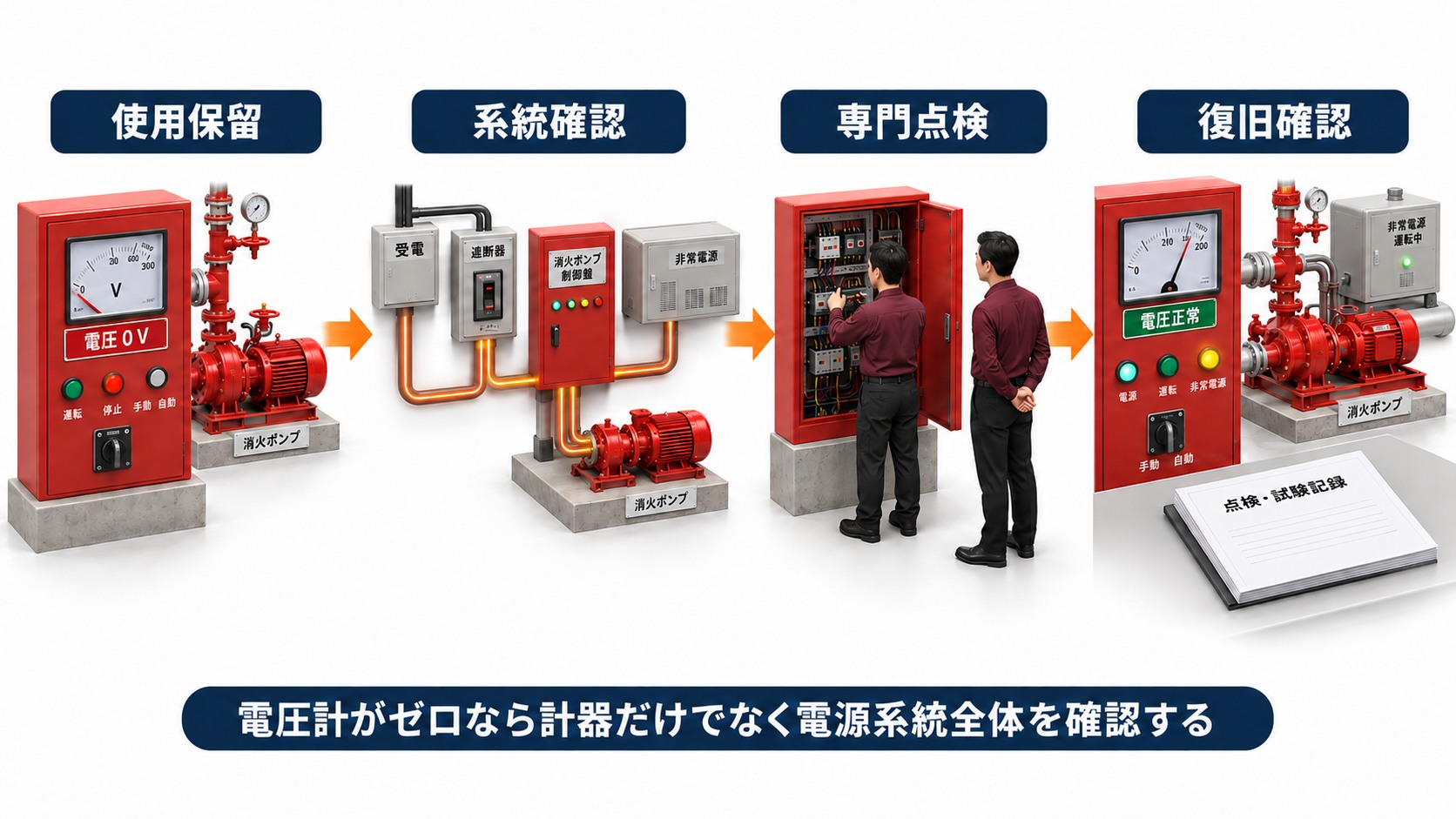

発見から使用保留と専門点検までどう進めるのか

発見、使用保留、連絡、代替措置、専門点検、機能確認、復旧承認の順で進めます。

1. 電圧計と表示灯を盤外から確認する
2. 盤名称と設備番号と発見時刻を記録する
3. 防火管理者と設備担当者へ連絡する
4. 防護範囲の代替措置を開始する
5. 電気担当者と消防設備業者が系統を点検する
6. 電源切替とポンプ機能を安全に確認する
7. 復旧承認と記録を残して使用を再開する

専門業者へは、停電の発生時刻、復電時刻、電圧計の表示、表示灯、異臭や異音の有無、設備番号を伝えます。
最初の状態を消さないため、むやみにスイッチを操作しません。

盤内には感電や短絡の危険があります。

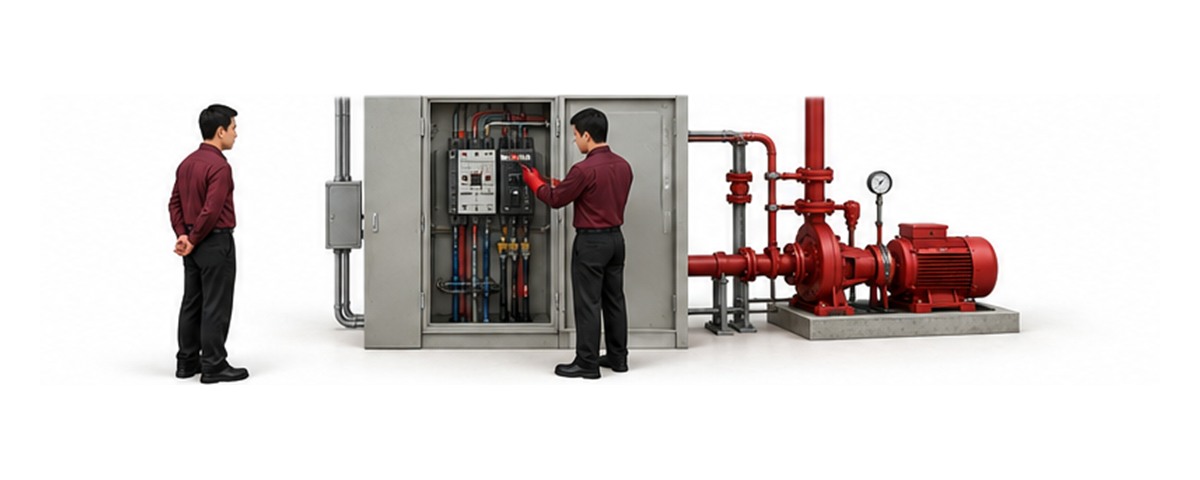

施設担当者は扉を開けて端子やヒューズへ触れず、有資格者の安全な点検を待ちます。

点検では電圧計自体だけでなく、入力側の電圧、開閉器、保護装置、結線、接地、非常電源切替を確認します。
原因を修理してから所定の手順でポンプの作動を確認します。

復旧するまでは、設備が守る区域で巡回を増やし、火気作業や可燃物の取扱いを制限するなど、消防計画に沿って対応します。
長時間停止する場合は所轄消防署へ相談します。

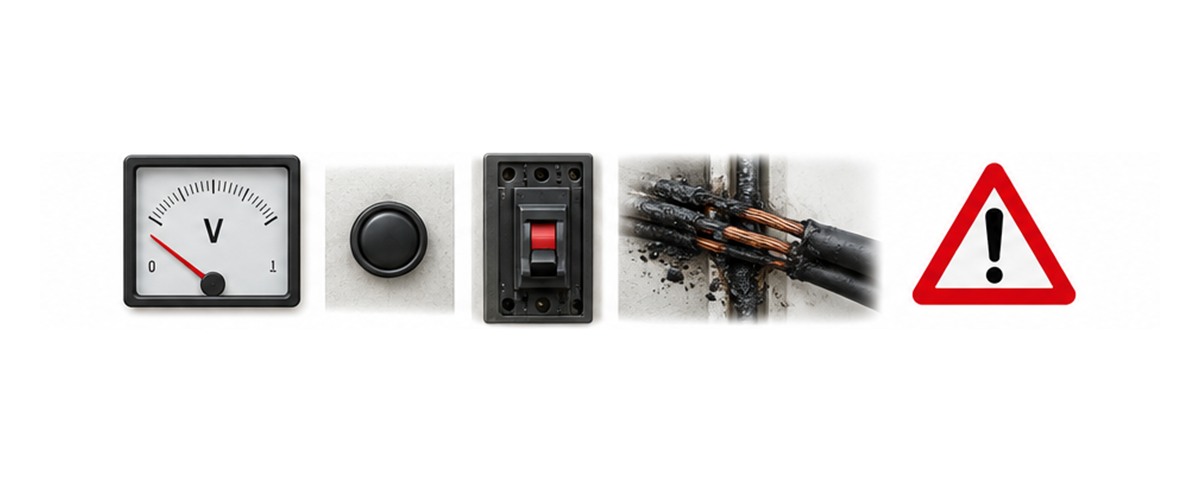

計器だけの故障と思うと何を見落とすのか

電圧計だけが壊れたように見えても、同じゼロ表示は別の異常でも起こり得ます。
表示の原因を一つに決めつけると、消防ポンプが起動できない状態を見逃します。

• 消防ポンプ専用回路だけが停電している
• 開閉器や保護装置が作動している
• ヒューズや計器回路に異常がある
• 端子や配線に緩みや焼損がある
• 非常電源へ切り替わっていない
• 電動機側にも異常が発生している
• 表示復帰後も送水性能を確認していない

電圧計を交換して表示が戻っても、電源切替とポンプの機能確認が終わるまでは復旧完了にしません。

停電原因が施設側にあっても、復電時のサージや浸水、地震による配線損傷が重なっている場合があります。
停電だけを原因として記録を閉じないことが大切です。

一時的に電圧計が正常へ戻ると、異常が再現しないまま点検を終えがちです。
発見時の写真と時刻と操作履歴を専門業者へ渡します。

別系統の消防ポンプが動く施設でも、停止系統の防護範囲を自動的に補えるとは限りません。
設備図面で守れる範囲を確認して代替措置を決めます。

明日から停電復旧時の電圧確認をどう備えるのか

停電が起きてから連絡先や正常値を探すと、復旧判断が遅れます。
平常時に制御盤ごとの正常表示と確認順序を一枚の手順書へまとめます。

1. 制御盤の盤名称と設備番号を確認する
2. 正常時の電圧表示と表示灯を記録する
3. 受電系統と非常電源の図面をそろえる
4. 停電時と復電時の連絡先を決める
5. 使用保留中の代替措置を消防計画へ反映する
6. 専門点検と復旧承認の担当者を決める
7. 停電想定の訓練で手順と記録を見直す

正常時の写真と点検記録があれば、停電後の変化を早く伝えられます。
ただし、表示だけで機能を判定しない注意書きも添えます。

消防法第十七条の三の三に基づく点検結果と、停電時のBCP記録を関連付けます。
法定点検の履歴を復旧判断と再発防止へつなげます。

訓練では、盤へ触れずに確認できる項目、連絡先、代替措置、立入禁止範囲を確かめます。
担当者が不在でも同じ手順で使用保留を判断できる状態を目指します。

設備を改修したら、正常値、図面、連絡先、手順書を同時に更新します。
古い制御盤の写真を基準にしないよう改訂日を残します。
