漏電火災警報器の設定値は何mAが適正なのか｜点検要領が示す範囲と誤報のときの考え方を解説

消防検査消防用設備点検

漏電火災警報器の受信機には、どれだけの漏れ電流で鳴らすかを決める検出漏洩電流設定値があります。
点検では、この設定値が適正かどうかも確かめます。
この記事では、点検要領が示す設定値の目安と、誤報のときの考え方を整理します。

設定値は、小さくすれば安全側なのではないですか。

点検要領は、設定値が適正で、誤報のおそれがない値かを見ると書いています。
順番に見ていきましょう。

目安になる数字は、点検要領に書かれているのですか。

警戒電路とＢ種接地線で、おおむねの範囲が書かれています。
ただし、範囲に入れば十分とは書いていません。

この記事の結論

設定値は、機器点検の感度調整装置の項目で確かめます。
警戒電路はおおむね100mAから400mA、Ｂ種接地線はおおむね400mAから800mAです。
範囲の中でも、負荷電流・使用電線・電線こう長を考慮して適正に定めます。
誤報のときは、不十分な調査のまま過大値に設定しないことが求められています。
設定値の根拠は、施行規則第24条の３第４号の誤報が生じない適正な値です。

▼

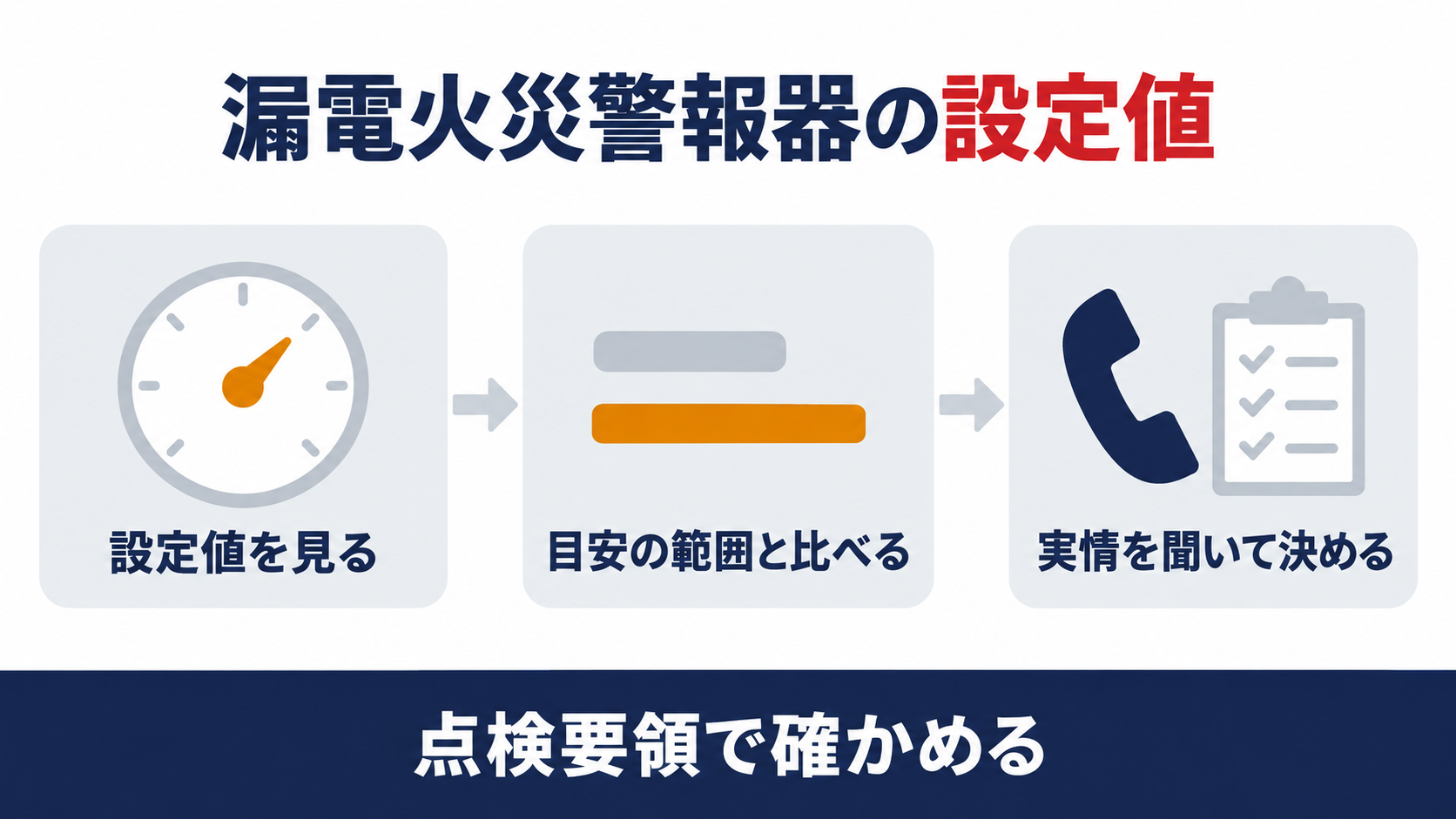

漏電火災警報器の設定値を、設定値を見る、目安の範囲と比べる、実情を聞いて決めるの３つで整理した図解

検出漏洩電流設定値は点検のどこで確かめるのか

壁掛けの受信機の前面に丸い回転つまみがあり、横にオレンジ色の矢印が置かれたイラスト

設定値の確認は、機器点検の受信機の項目にあります。
感度調整装置という名前の項目で、点検方法は「漏洩電流設定値を確認する」です。

点検要領（平成14年消防予第172号別添　第12　漏電火災警報器）
１　機器点検　受信機　感度調整装置
（点検方法）漏洩電流設定値を確認する。
（判定方法）ア　設定値が適正であること。イ　誤報のおそれのない値となっていること。

判定は二つです。
設定値が適正であることと、誤報のおそれのない値となっていることです。
感度を高くすれば安全とは考えず、誤報が起きない値であることも求められています。 設定値が誤報のない適正な値であるべきことは、施行規則にも書かれています。
条文の考え方は、音響装置の設置基準の記事でまとめています。

設定値の確認は、総合点検でも行うのですか。

設定値の項目は、機器点検に書かれています。
総合点検には、作動電流を測る作動範囲の項目があります。

設定値の目安は何mAから何mAなのか

点検要領は、設定値の目安を、警戒電路に設けている場合と、Ｂ種接地線に設けている場合に分けて書いています。

点検要領（平成14年消防予第172号別添　第12　漏電火災警報器）
１　機器点検　受信機　感度調整装置　※(ア)
設定値は、警戒電路に設けられている場合は、おおむね100mAから400mA、Ｂ種接地線に設けられている場合は、おおむね400mAから800mAの範囲内で、警戒電路の負荷電流、使用電線、電線こう長等を考慮し、適正に定められていること。

変流器を設ける場所	設定値の目安（点検要領）
警戒電路	おおむね100mAから400mA
Ｂ種接地線	おおむね400mAから800mA

警戒電路のほうが、Ｂ種接地線より低い範囲になっています。
この違いの理由は、点検要領には書かれていません。
変流器をどこに取り付けるかは、施行規則第24条の３第２号が「屋外の電路」または「Ｂ種接地線」と定めています。

目安は、おおむねと書いてあるのですか。

はい、おおむねと書かれています。
範囲を外れたときの扱いは、この項目からは分かりません。

範囲の中に入っていれば適正といえるのか

目安の範囲は、それだけで合格を決める数字ではありません。
点検要領は、範囲内で適正に定められていることを求めています。 考慮するものとして、警戒電路の負荷電流、使用電線、電線こう長が挙げられています。
つまり、建物ごとの電路の状態を見て決める、という考え方です。
施行規則第24条の３第４号も、誤報が生じないよう「警戒電路の状態に応ずる」適正な値とすると定めています。

消防法施行規則　第24条の３第４号
検出漏洩電流設定値は、誤報が生じないように当該建築物の警戒電路の状態に応ずる適正な値とすること。

負荷電流、使用電線、電線こう長のそれぞれで、設定値がどう変わるかは、点検要領には書かれていません。
数値の求め方や計算式も示されていないため、範囲内なら自動的に適正とは言えません。

範囲の中のどの値にすればよいか、決まっているのですか。

点検要領は、範囲の中のどの値かまでは書いていません。
電路の状態を考慮して決めます。

誤報のときは設定値を大きくしてよいのか

誤報が続くと、設定値を大きくして鳴りにくくしたくなります。
点検要領は、この場面に注意書きを置いています。

点検要領（平成14年消防予第172号別添　第12　漏電火災警報器）
１　機器点検　受信機　感度調整装置　※(イ)
誤報等のため設定値を変更する場合には、不十分な調査のまま過大値に設定しないように保守担当者から実情をよく聞いて適正値を決めること。

求められているのは、調査を尽くしたうえで、実情に合った値に決めることです。
不十分な調査のまま過大値にしないこと、保守担当者から実情をよく聞くことの二つが書かれています。
調査の具体的な手順までは、点検要領には書かれていません。設定値を大きくしすぎると、本当の漏電で鳴らないおそれが出ます。
これは当記事の読み取りで、点検要領に理由の説明はありません。

誤報が出たら、すぐ設定値を上げてもよいですか。

点検要領は、不十分な調査のまま過大値にしないよう求めています。
まず実情を聞くことが先です。

設定値を変えると総合点検の見方はどうなるのか

総合点検の作動範囲は、漏電火災警報器試験器で漏洩電流検出試験を行い、作動電流を測って確かめます。

点検要領（平成14年消防予第172号別添　第12　漏電火災警報器）
２　総合点検　作動範囲
正常に作動し、すべての作動電流値は、公称作動電流値（作動電流設定値）に対して＋10％、－60％の範囲であること。

合否の基準になるのは、設定されている作動電流値です。
設定値が変われば、基準となる数値も変わります。
詳しい測り方は、作動範囲試験の記事をご覧ください。当記事の計算例です。
設定値が100mAなら、＋10％で110mA、－60％で40mAなので、40mAから110mAの範囲です。
設定値が400mAなら、160mAから440mAの範囲になります。設定値を変更したあとに、作動範囲の試験をやり直すかどうかは、点検要領には書かれていません。
音響装置の音圧の見方は、音圧の補正の記事にまとめています。

設定値が違えば、合格になる作動電流も違うのですか。

点検要領は、設定値に対して＋10％、－60％と書いています。
基準は設定値ごとに変わります。
