製造所の機器はなぜ温度や圧力まで管理するのか｜静電気と避雷設備が必要になる基準も解説

危険物の規制に関する政令第九条第一項は、製造所の位置や空地だけでなく、そこに置く機械器具そのものの構造基準も定めています。
第十三号から第十九号までは、漏れやすい機器・熱を持つ機器・圧力がかかる機器・電気を使う機器という、性質ごとの技術基準です。
温度測定装置や安全装置、静電気を除去する装置、避雷設備はどれもこの条文が根拠になっています。
この記事では規則が定める具体的な規格まで含めて、製造所の機器に求められる基準を解説します

製造所には消火設備だけでなく、機械そのものの基準もあるのですね。

はい。
政令第九条第一項第十三号から第十九号が機器そのものの構造基準を定めています。

うちの製造所も対象になるのか気になります。

危険物を扱う製造所ならほぼすべて対象です。
順番に基準を確認していきましょう。

この記事の結論

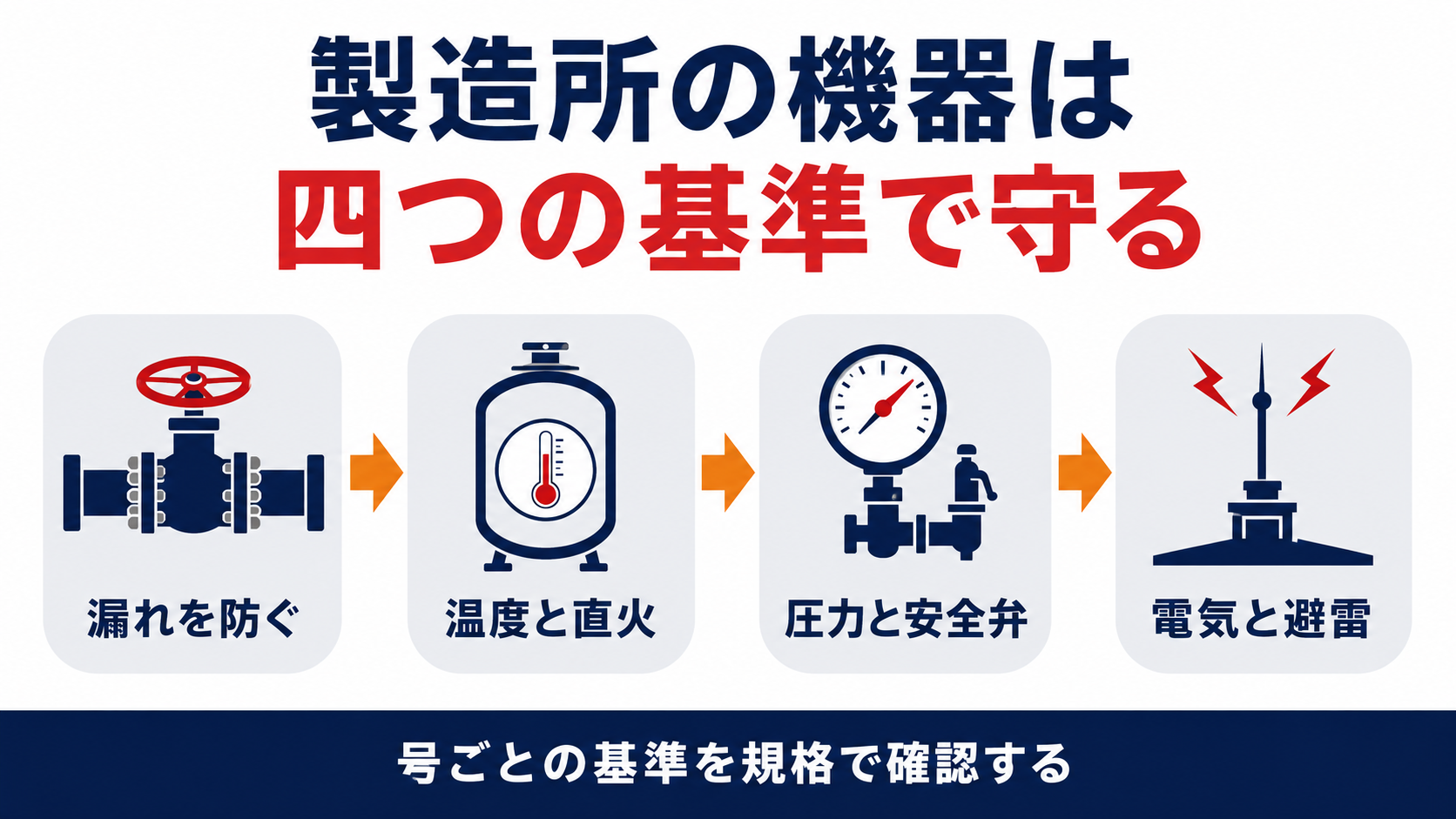

政令第九条第一項第十三号から第十九号は、製造所に置く機械器具そのものの構造基準を定めている
危険物を取り扱う機械器具は漏れ・あふれ・飛散を防止できる構造が原則で、附帯設備があれば例外になる
温度が変化する設備には温度測定装置、加熱・乾燥する設備は直火を用いない構造が原則
圧力が上がる設備には圧力計と総務省令で定める安全装置を備える
指定数量の倍数が十以上の製造所は、静電気を除去する装置に加えて日本産業規格に適合する避雷設備が必要になる

▼

製造所の設備基準はどこまで及ぶのか

製造所の基準というと空地や壁の構造を思い浮かべますが、それだけではありません。
政令第九条第一項は、その中に置く機械器具そのものの構造まで定めています。

危険物の規制に関する政令第九条第一項第十三号　危険物を取り扱う機械器具その他の設備は、危険物の漏れ、あふれ又は飛散を防止することができる構造とすること。ただし、当該設備に危険物の漏れ、あふれ又は飛散による災害を防止するための附帯設備を設けたときは、この限りでない。

機械器具は、危険物が漏れ・あふれ・飛散しない構造にするのが原則です。
配管の継手やバルブ、ポンプといった機器そのものの構造で防ぐことが基本になります。
構造だけで防ぎきれない場合は、漏えいを受け止める附帯設備を設ければ足ります。
この第十三号から先の号は、いずれも「機器の性質ごとにどう防ぐか」を具体的に定めたものです。
自分の施設の機器がどの性質に当てはまるかを、このあと順に確認してください。

附帯設備があれば構造そのものは問われないのですか。

災害を防止できる附帯設備であれば例外として認められます。
まずは構造での防止を優先してください。

危険物を加熱する設備にはどんな基準があるのか

温度が変わる設備は、異常な過熱を見逃さない仕組みが要ります。
加熱や乾燥をする設備には、さらに火の使い方そのものにも制約があります。

危険物の規制に関する政令第九条第一項第十四号　危険物を加熱し、若しくは冷却する設備又は危険物の取扱いに伴つて温度の変化が起こる設備には、温度測定装置を設けること。　第十五号　危険物を加熱し、又は乾燥する設備は、直火を用いない構造とすること。ただし、当該設備が防火上安全な場所に設けられているとき、又は当該設備に火災を防止するための附帯設備を設けたときは、この限りでない。

温度が変わる設備には温度測定装置、加熱・乾燥する設備には直火禁止が原則です。
冷却設備でも温度変化があれば温度測定装置の対象になります。
加熱・乾燥設備は直火を用いない構造が原則ですが、防火上安全な場所に設けるか、火災を防止する附帯設備があれば例外になります。
直火とは、危険物へ炎が直接触れる方式を指し、蒸気や熱媒体を介した間接加熱に置き換えることで避けられます。
設備台帳で加熱・冷却の有無を洗い出し、温度測定装置の設置状況をあわせて点検してください。

直火を使わない加熱というのはどういう方式でしょうか。

蒸気や熱媒体を介した間接加熱が代表的です。
炎を危険物へ直接触れさせない方式を選んでください。

圧力が上がる設備にはどんな安全装置を備えるのか

圧力がかかる設備は、圧力を見える化するだけでは足りません。
上がりすぎたときに逃がす仕組みまで、あわせて求められます。

危険物の規制に関する政令第九条第一項第十六号　危険物を加圧する設備又はその取り扱う危険物の圧力が上昇するおそれのある設備には、圧力計及び総務省令で定める安全装置を設けること。

加圧設備には圧力計と、総務省令が定める安全装置のどれかを設けます。
規則が定める安全装置は、自動的に圧力の上昇を止める装置、安全弁付きの減圧弁、安全弁併用の警報装置、破壊板の四種類です。
破壊板は、危険物の性質によって安全弁の作動が難しい加圧設備に限って使えます。
これらの安全装置の構造は、告示で定める規格に適合していなければなりません。
どの方式を採るかは危険物の性質次第なので、設計段階で消防設備業者と相談してください。

破壊板はどんなときに選ぶ装置なのでしょうか。

安全弁の作動が難しい危険物を扱う設備に限られます。
通常はほかの三種類から選ぶことになります。

電気設備や静電気にはどんな対策が必要なのか

電気を使う設備には、それ専用の法令が別に用意されています。
そのうえで、静電気と落雷という二つの脅威に個別の対策が求められます。

危険物の規制に関する政令第九条第一項第十七号　電気設備は、電気工作物に係る法令の規定によること。　第十八号　危険物を取り扱うに当たつて静電気が発生するおそれのある設備には、当該設備に蓄積される静電気を有効に除去する装置を設けること。　第十九号　指定数量の倍数が十以上の製造所には、総務省令で定める避雷設備を設けること。ただし、周囲の状況によつて安全上支障がない場合においては、この限りでない。

電気設備は電気工作物の法令に従い、静電気には除去装置、大規模施設には避雷設備が要ります。
配線や機器そのものは電気事業法など電気工作物の法令が別に規制するため、政令はそちらへ委ねています。
静電気が発生しやすい設備には、蓄積された静電気を有効に除去する装置を個別に設けます。
避雷設備が必要になるのは指定数量の倍数が十以上の製造所で、周囲の状況から安全上支障がないと認められる場合だけ例外になります。
指定数量の倍数を計算し、十以上であれば避雷設備の有無を最優先で確認してください。

避雷設備が要らない例外もあるのですね。

周囲の状況で安全上支障がないと認められた場合だけです。
自己判断せず所轄消防署に確認してください。

設備の規格適合はどうやって確認すればよいのか

安全装置や避雷設備は、規則がさらに具体的な規格を指定しています。
点検のときは、この規格に沿っているかどうかを確認します。

危険物の規制に関する規則第十三条の二の四　令第九条第一項第十九号（略）の総務省令で定める避雷設備は、日本産業規格Ｚ九二九〇―三「雷保護―第三部：建築物等への物的損傷及び人命の危険」に適合するものとする。　規則第十九条第三項　（前二項に掲げる安全装置の構造は、）告示で定める規格に適合するものでなければならない。

避雷設備は日本産業規格、安全装置は告示の規格に適合しているかを確認します。
避雷設備は日本産業規格Ｚ九二九〇―三という雷保護の規格に適合するものでなければなりません。
圧力計とあわせて設ける安全装置も、構造が告示で定める規格に適合している必要があります。
新設のときは施工業者から適合証明を受け取り、既存設備は点検記録に規格名が残っているかを確かめます。
規格名が分からない設備は、所轄消防署か設置時の施工業者に照会してください。

古い設備だと規格が分からないこともありそうです。

設置時の記録を確認するのがいちばん確実です。
不明な場合は施工業者へ照会してください。
