火を使う設備は振動や衝撃にどこまで耐えればよいのか｜配管の接続方法と差し込み接続が認められる場合を解説

ボイラーや発電機は、床にただ置いてあるだけのように見えます。
けれども揺れて倒れたり配管が抜けたりしないようにする決まりが、消防法令の側にあります。
条文を開くと、そこには十の号が並びただし書きまで置かれています。
この記事では火を使う設備を振動や衝撃からどう守るのかを条文から解説します。

機械を床に固定しているかと立入検査で聞かれました。
そこまで法令に書いてあるのでしょうか。

書いてあります。
令第５条第１項第７号を受けた省令の一条にまとまっています。

うちのボイラーは条文に名前が出ていませんでした。
それなら関係ないということでしょうか。

そこが落とし穴です。
はじめの二つの号は名前を出さずに全部を拾っています。

この記事の結論

振動や衝撃に対する構造の基準は消防法施行令第５条第１項第７号を受けた省令第12条にあります。
求められているのは転倒と落下と破損とき裂を生じないことと接続部が緩まないことです。
号は十あり第１号と第２号は設備の名前を出さずにすべてを受けています。
燃料の配管の接続はねじ接続とフランジ接続と溶接等とされています。
内燃機関を原動力とする発電設備には三つの号が同時にかかります。

▼

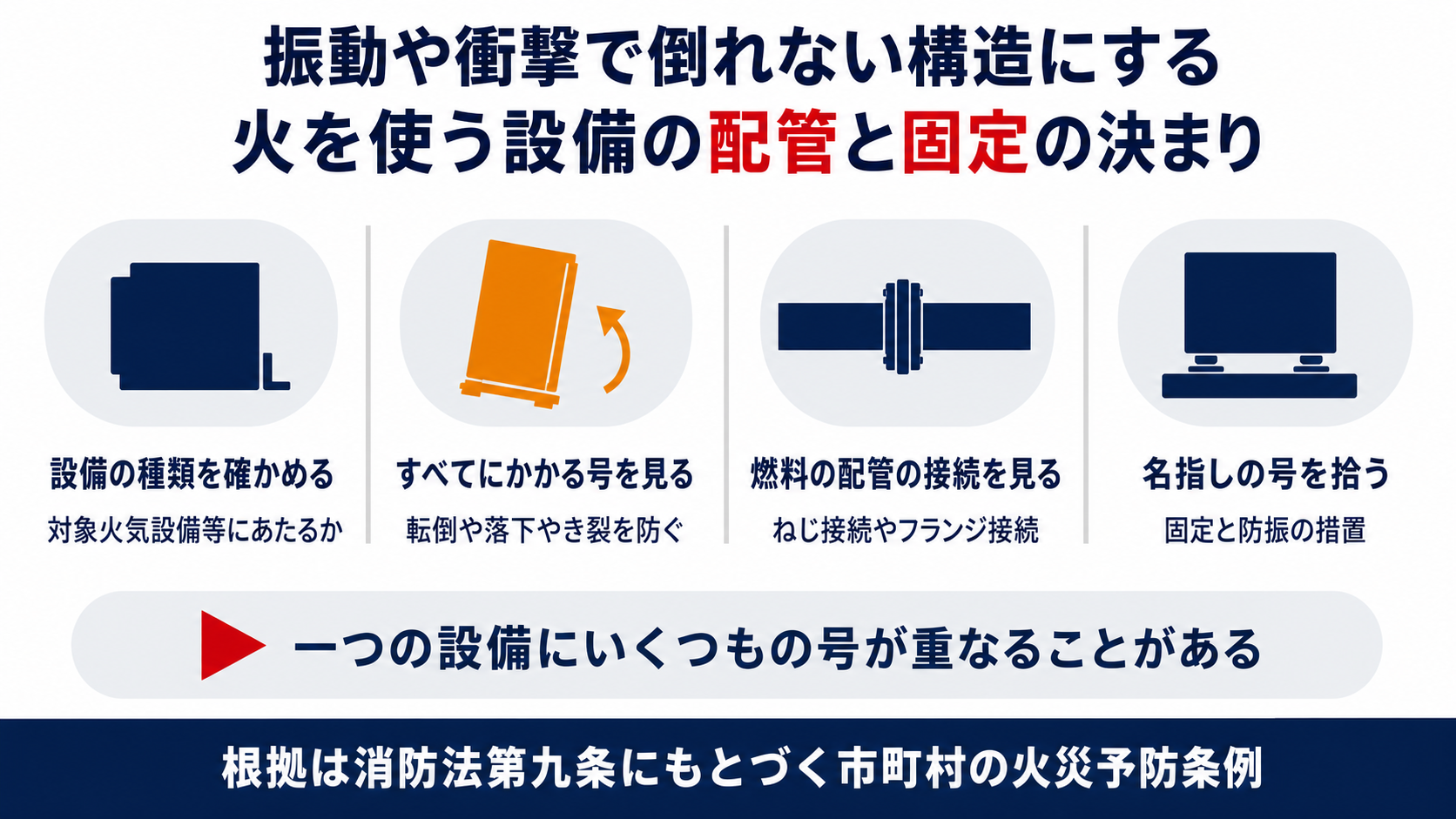

設備の種類の確認からすべてにかかる号と燃料の配管の接続と名指しの号を拾うまでの四つの手順と一つの設備に号が重なることをまとめた図解

振動や衝撃に対する構造とは何を求めているのか

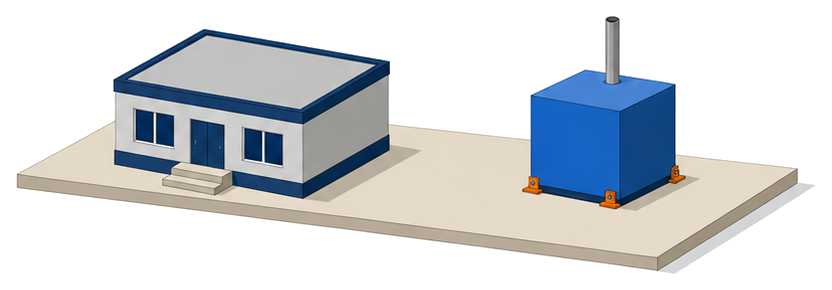

役所の建物と床に金具で留められた機械を並べて条例の基準が降りてくる道筋を表した図

固定という言葉から思い浮かぶのは地震対策ですが、条文が求めているのはそれだけではありません。
まず入口の条文を見てください。

消防法施行令（昭和36年政令第37号）第５条第１項　（略）　七　対象火気設備等は、その種類ごとに総務省令で定めるところにより、振動又は衝撃により、容易に転倒し、落下し、破損し、又はき裂を生じず、かつ、その配線、配管等の接続部が容易に緩まない構造とすること。　省令第12条　令第五条第一項第七号の規定により、対象火気設備等（建築設備を除く。）は、次の各号に定めるところにより、振動又は衝撃により、容易に転倒し、落下し、破損し、又はき裂を生じず、かつ、その配線、配管等の接続部が容易に緩まない構造としなければならない。

求めているのは五つのことです。
転倒と落下と破損とき裂という四つを生じないこと、そしてもう一つが配線や配管等の接続部が容易に緩まないことです。
最後の一つは倒れるかどうかの話ではなく、つなぎ目が抜けて燃料や電気が漏れることを防ぐための項目です。
柱書きには建築設備を除くという括弧書きが置かれており、建築基準法の建築設備に当たるものはこの条から外れます。
実際に義務を課すのは市町村の火災予防条例なので、条番号や表現は自治体ごとに違うことがあります。

倒れないことだけの話ではないのですね。

はい、つなぎ目が並んで書かれています。
倒れない機械でも配管が抜ければ意味がないからです。

どの設備にどの号がかかるのか

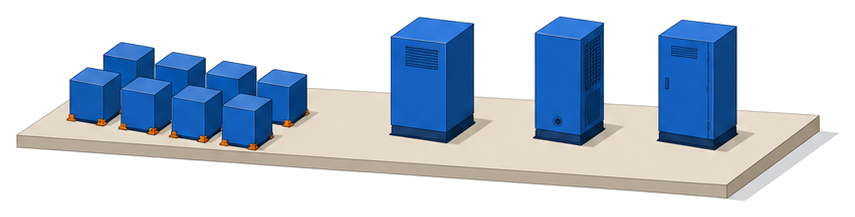

第12条は十の号でできていますが、号の並び方には段があります。
名前を出す号と、出さない号に分かれています。

省令第12条　一　地震その他の振動又は衝撃により容易に転倒し、落下し、破損し、又はき裂を生じないものとすること。　（略）　五　ヒートポンプ冷暖房機にあっては、その内燃機関は、防振のための措置が講じられたものとすること。　六　放電加工機にあっては、その工具電極は、確実に取り付け、異常な放電を防止すること。　（略）　十　急速充電設備にあっては、堅固に床、壁、支柱等に固定すること。

三つの段に分かれています。
第１号は設備の名前をひとつも出さず、対象火気設備等のすべてに向かって転倒や落下やき裂を防げと求めています。
第２号は名前ではなく燃料で括り、気体燃料又は液体燃料を使うものの配管の接続方法を定めています。
そして第３号から第10号までの八つが、はじめて設備の名前を出します。
省令第３条は対象火気設備等を21種類あげていますが、第12条で名指しされているのは八種類だけです。

号	どの設備を指しているか	求められること
第１号	対象火気設備等のすべて	地震その他の振動又は衝撃により容易に転倒し、落下し、破損し、又はき裂を生じないこと
第２号	気体燃料又は液体燃料を使用するもの	配管の接続をねじ接続、フランジ接続、溶接等とすること
第３号	燃料電池発電設備、変電設備、内燃機関を原動力とする発電設備、舞台装置等の電気設備	変圧器、コンデンサーその他の機器及び配線を堅固に床、壁、支柱等に固定すること
第４号	燃料電池発電設備、内燃機関を原動力とする発電設備	発電機、燃料タンクその他の機器を堅固に床、壁、支柱等に固定すること
第５号	ヒートポンプ冷暖房機	内燃機関に防振のための措置が講じられたものとすること
第６号	放電加工機	工具電極を確実に取り付け、異常な放電を防止すること
第７号	内燃機関を原動力とする発電設備	防振のための措置が講じられた床上又は台上に設けること
第８号	蓄電池設備（開放形鉛蓄電池を用いたものに限る）	電槽を耐酸性の床上又は台上に転倒しないように設けること
第９号	舞台装置等の電気設備	電灯及び配線を著しく動揺し、又は脱落しないように取り付けること
第10号	急速充電設備	堅固に床、壁、支柱等に固定すること

名前が出ているのは電気や発電の設備ばかりですね。

そのとおりです。
炉やボイラーは第１号と第２号の側で受けているとお考えください。

燃料の配管はどうつなげばよいのか

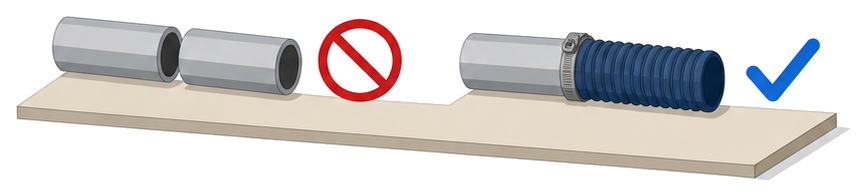

金属管どうしを差し込んだ継手と金属管とホースを締め付け金具で留めた継手を並べた図

第２号はこの条の中で唯一のただし書きを持っています。
つなぎ方が名指しで並べられ、そのうえで例外がひとつだけ開かれています。

省令第12条　二　気体燃料又は液体燃料を使用するものの配管の接続は、ねじ接続、フランジ接続、溶接等とすること。ただし、金属管と金属管以外の管を接続する場合にあっては、その接続部分をホースバンド等で締め付ける場合に限り、差し込み接続とすることができる。

原則は三つのつなぎ方です。
本文が挙げるのはねじ接続とフランジ接続と溶接等で、いずれも工具や熱を使って締めたり溶かしたりする接続です。
差し込むだけの接続が認められるのはただし書きの場合に限られ、その条件は二つ重なっています。
一つは金属管と金属管以外の管をつなぐ場合であること、もう一つはその接続部分をホースバンド等で締め付ける場合であることです。
第12条には十の号が並んでいますが、ただし書きが置かれているのはこの第２号だけです。

つまりゴムホースを差し込むなら締め付け金具まで要るのですね。

条文はそう読めます。
点検のときは締め付け金具が入っているかを見てください。

一つの設備にかかる号は一つだけなのか

号を探すとき、自分の設備の名前を見つけたところで読むのをやめてしまいがちです。
ところが第12条の号は互いに重なり合っています。

省令第12条　三　燃料電池発電設備、変電設備、内燃機関を原動力とする発電設備及び舞台装置等の電気設備にあっては、その変圧器、コンデンサーその他の機器及び配線は、堅固に床、壁、支柱等に固定すること。　四　燃料電池発電設備及び内燃機関を原動力とする発電設備の発電機、燃料タンクその他の機器は、堅固に床、壁、支柱等に固定すること。　（略）　七　内燃機関を原動力とする発電設備にあっては、防振のための措置が講じられた床上又は台上に設けること。

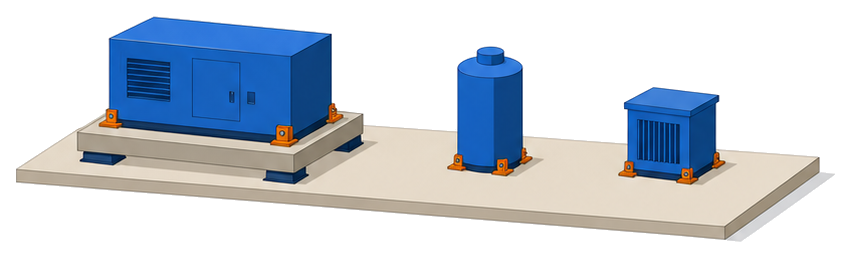

いちばん重なるのは発電設備です。
内燃機関を原動力とする発電設備は第３号と第４号と第７号の三つに名前が出ており、機器と配線の固定と、発電機や燃料タンクの固定と、防振の台の三つを同時に求められます。
燃料電池発電設備は第３号と第４号の二つ、舞台装置等の電気設備は第３号と第９号の二つに名前が出ます。
どの号も同じ設備の違う部分を見ているので、一つを満たしても他が免除されるわけではありません。
名前の出ていない炉やボイラーも、第１号と第２号の側で受けているので対象から外れません。

発電機を見つけて安心していました。
台のほうまで見ていませんでした。

よくあることです。
名前が出てくる号を最後まで拾い切ってください。

明日からなにを確認すればよいのか

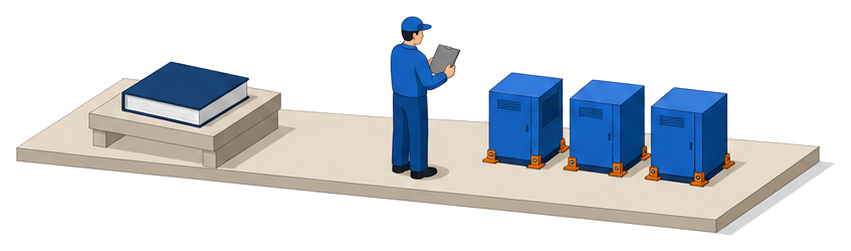

条文の読み方が分かれば、確認する順番も決まります。
機械の型番ではなく、設備の種類から入ってください。

消防法施行令（昭和36年政令第37号）第５条第１項　（略）　十一　対象火気設備等については、必要な点検及び整備を行い、その周囲の整理及び清掃に努める等適切な管理を行うこと。

見るのは足元とつなぎ目です。
はじめにその機械が省令第３条の21種類のどれに当たるかを確かめ、機械の四隅が床や壁や支柱に留められているかを見ます。
次に気体燃料や液体燃料を使うものなら配管をたどり、つなぎ目がねじやフランジや溶接になっているか、差し込みなら締め付け金具が入っているかを見ます。
そのうえで設備の名前が出てくる号を第３号から第10号まで拾い、発電設備があるなら機器の固定だけで満足せず防振の台まで見てください。
確認した結果は消防計画の火気管理の欄に残しておくと、担当者が代わっても同じ順番で点検できます。

まず四隅とつなぎ目を見ればよいのですね。

そこから始めれば十分です。
今日のうちに点検表の項目に足してしまってください。
