病院の手術室にスプリンクラーヘッドは要らないのか｜消防法施行規則が定めるヘッドを設けなくてよい部分を解説

病院の防火管理者から「手術室の天井にだけスプリンクラーヘッドが見当たらないが工事の手抜きではないか」という相談を受けることがあります。
図面を追いかけても、そこだけヘッドの記号が抜けていて理由が書かれていない、ということが起こります。
これは施工の落ち度ではなく、消防法施行規則がはじめから「ヘッドを設けなくてよい部分」を並べているからです。
手術室やレントゲン室は、その並びに名指しで載っている部屋です。

うちの病院、手術室の天井にだけスプリンクラーが付いていないんです。
これって付け忘れじゃないんですか。

付け忘れではなく、消防法施行規則が手術室を名指しで外しています。
省令にそういう並びがあるんです。

名指しということは、他にも外れる部屋が決まっているんですか。

階段や便所から機械室まで、番号を振って並んでいます。
この記事でその並びを一つずつ見ていきましょう。

この記事の結論

スプリンクラーヘッドを設ける部分は消防法施行令ではなく省令が決めている。令第12条第２項第１号が総務省令に委ねている
その省令が消防法施行規則第13条第３項で、書き方は「次の各号に掲げる部分以外の部分」という裏返しになっている
病院で外れるのは第７号の手術室・分娩室・内視鏡検査室・人工血液透析室・麻酔室・重症患者集中治療看護室と、第８号のレントゲン室等放射線源を扱う室
用途を問わず外れる部分もあり、階段・浴室・便所・エレベーターの機械室・昇降路・パイプダクト・外気に開放された廊下が並んでいる
外れる部分があっても、その建物にスプリンクラー設備そのものが要るかどうかは別の話です。混同すると点検も届出もずれる

▼

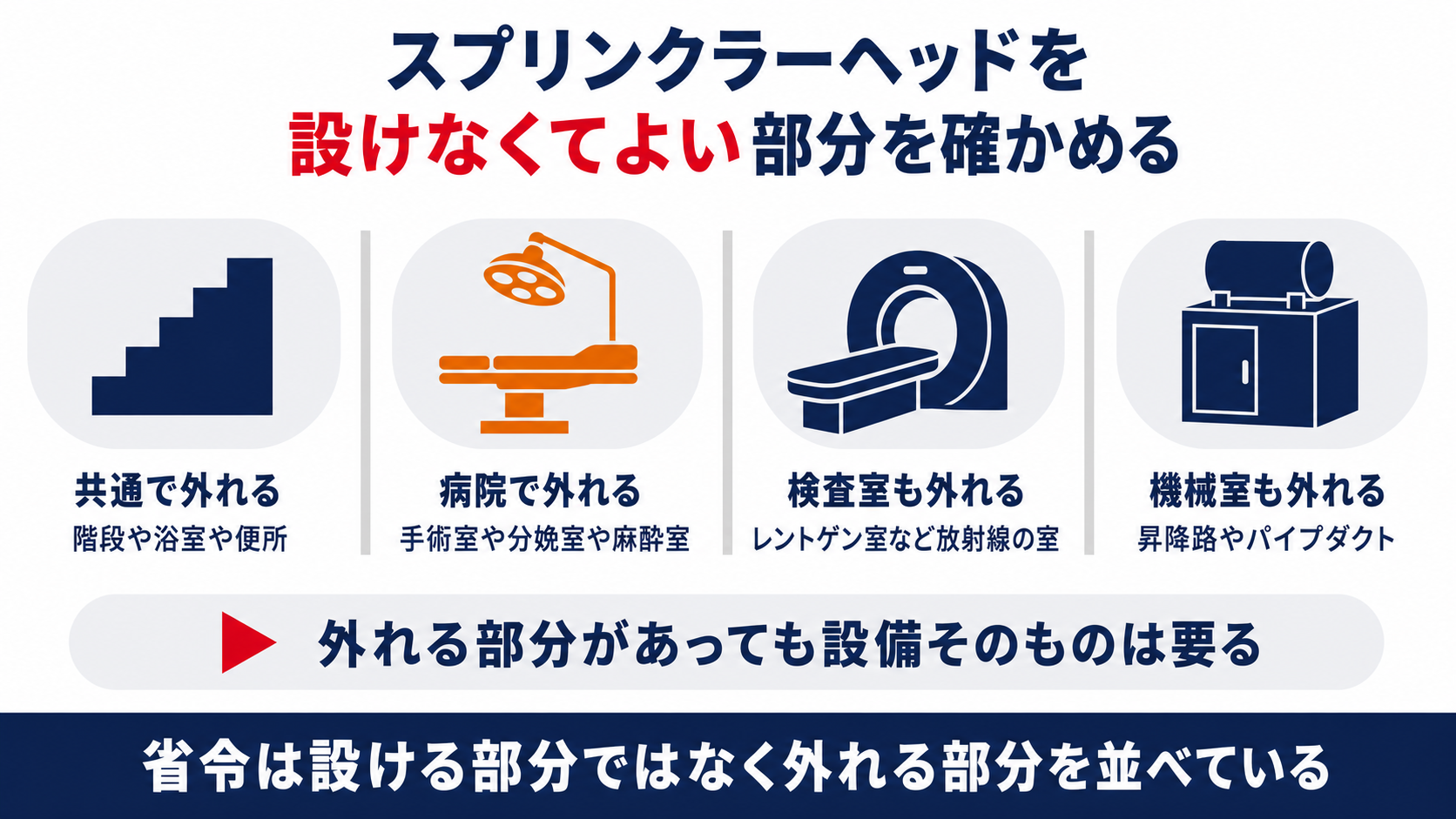

スプリンクラーヘッドを設けなくてよい部分を階段と手術室とレントゲン室と機械室で示した図解

スプリンクラーヘッドはどの部分に設けることになっているのか

スプリンクラー設備を設ける建物が決まっても、建物の隅々までヘッドが並ぶわけではありません。
どこに設けるかは、条文が二段構えで決めています。

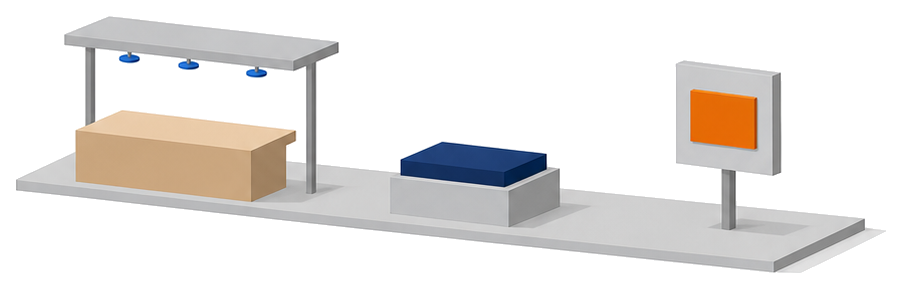

【消防法施行令第12条第２項第１号】スプリンクラーヘッドは、前項第二号に掲げる防火対象物にあつては舞台部に、同項第八号に掲げる防火対象物にあつては指定可燃物（可燃性液体類に係るものを除く。）を貯蔵し、又は取り扱う部分に、同項第一号、第三号、第四号、第六号、第七号及び第九号から第十二号までに掲げる防火対象物にあつては総務省令で定める部分に、それぞれ設けること。　／　【消防法施行規則第13条第３項】令第十二条第二項第一号の総務省令で定める部分は、次の各号に掲げる部分以外の部分とする。

設ける場所は省令が決めています。
劇場等の舞台部と、指定可燃物を貯蔵し又は取り扱う部分だけは、令が直接「ここに設けなさい」と書いています。
それ以外の建物については、令は場所を書かずに総務省令へ委ねており、受けているのが消防法施行規則第13条第３項です。
そしてこの省令は、設ける部分を数え上げるのではなく「次の各号に掲げる部分以外の部分」という裏返しの書き方をしています。
つまり実務では、自分の建物の部屋がこの各号に載っているかどうかを見ることになります。

設ける場所じゃなくて、外れる場所のほうが書いてあるんですね。

そのとおりです。
だから「載っていない部屋は設ける側」と読むのが早道になります。

病院のどの部屋がヘッドを設けなくてよい部分に入るのか

各号のうち、病院や診療所にまっすぐ効いてくるのが第７号と第８号です。
どちらも部屋の名前がそのまま書かれています。

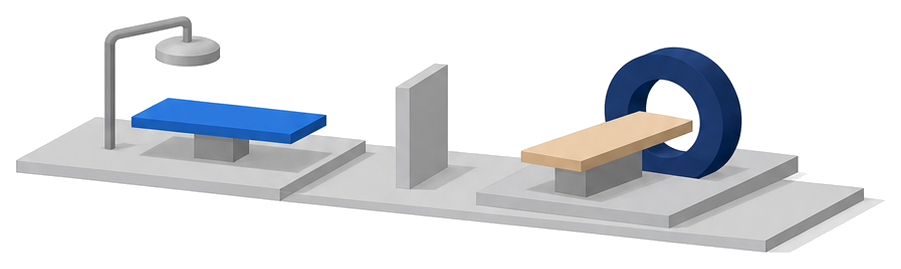

【消防法施行規則第13条第３項第７号】手術室、分娩室、内視鏡検査室、人工血液透析室、麻酔室、重症患者集中治療看護室その他これらに類する室　／　【同項第８号】レントゲン室等放射線源を使用し、貯蔵し、又は廃棄する室

治療と検査の部屋が名指しで並んでいます。
第７号は手術室から重症患者集中治療看護室まで六つの室名を挙げ、末尾に「その他これらに類する室」と付けています。
第８号はレントゲン室を例に挙げたうえで、放射線源を使用し、貯蔵し、又は廃棄する室を広くとらえています。
一方で病室や待合室、診察室はこの並びに出てきませんので、外れる部分としては書かれていません。
室名の看板だけで判断せず、その室が条文のどの号に当たるのかを図面と一緒に所轄消防署へ確かめてください。

うちには条文に出てこない名前の処置室もあるんですが、どう見ればいいですか。

「その他これらに類する室」に当たるかどうかの判断になります。
使い方を書き出して所轄消防署に持ち込むのが確実です。

病院以外の建物でも外れる部分はどこか

第13条第３項の各号は、病院向けの号だけで出来ているわけではありません。
用途を問わず並んでいる号があり、事務所でも店舗でも同じように読みます。

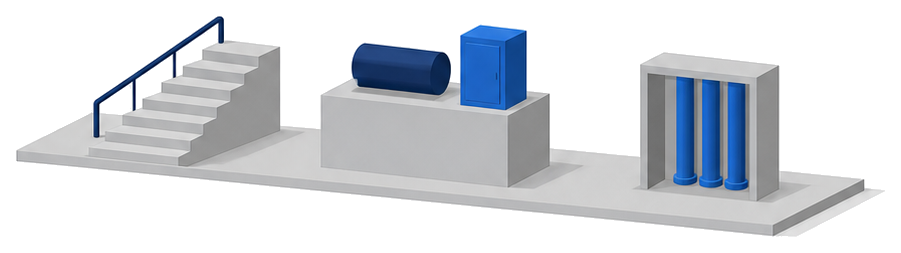

【消防法施行規則第13条第３項第１号】階段（略）、浴室、便所その他これらに類する場所　／　【同項第３号】エレベーターの機械室、機械換気設備の機械室その他これらに類する室　／　【同項第５号】エレベーターの昇降路、リネンシュート、パイプダクトその他これらに類する部分　／　【同項第６号】直接外気に開放されている廊下その他外部の気流が流通する場所

建物の種類を問わず外れる部分があります。
第１号は階段と浴室と便所を、第３号はエレベーターや機械換気設備の機械室を挙げています。
第５号は昇降路やリネンシュート、パイプダクトのような縦に貫く部分で、第６号は直接外気に開放されている廊下です。
これらは病院でも事務所でも同じ号で読みますので、用途が違うから並びも違う、ということにはなりません。
自分の建物の平面図に、まずこの四つに当たる部分を色分けしておくと、あとの確認がずいぶん楽になります。

つまりトイレにヘッドが無いのも、同じ省令の並びのおかげなんですね。

そうです、第１号に便所と書かれています。
平面図に印を付けておくと点検のときに迷いません。

実務で見落としやすいのはどこか

各号は室名を並べているだけに見えますが、括弧書きで条件が付いているものがあります。
号の見出しだけを拾うと、そこを飛ばしてしまいます。

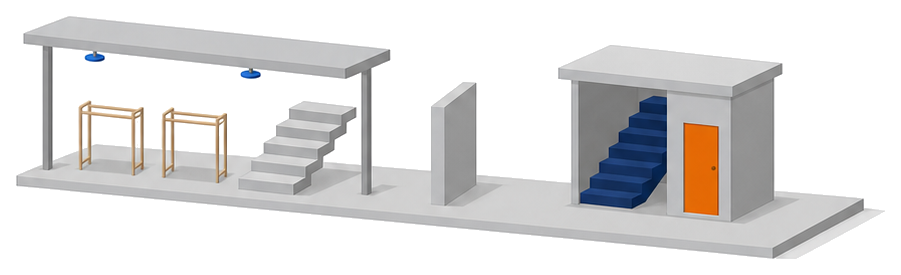

【消防法施行規則第13条第３項第１号】階段（令別表第一（二）項、（四）項及び（十六の二）項に掲げる防火対象物並びに同表（十六）項イに掲げる防火対象物のうち同表（二）項及び（四）項に掲げる防火対象物の用途に供される部分に設けられるものにあつては、建築基準法施行令第百二十三条に規定する避難階段又は特別避難階段（略）に限る。）、浴室、便所その他これらに類する場所　／　【同項第９号の２】令別表第一（六）項イ（１）及び（２）並びにロに掲げる防火対象物（略）のうち（略）基準面積が千平方メートル未満のものに限る。）の廊下（略）、収納設備（その床面積が二平方メートル未満であるものに限る。）、脱衣所その他これらに類する場所

同じ階段でも建物によって扱いが分かれます。
第１号の括弧書きは、令別表第一(２)項・(４)項・(16の２)項と、(16)項イのうち(２)項と(４)項の用途に供される部分に設けられる階段について、避難階段又は特別避難階段に限ると絞っています。
言い換えると、これらの建物にある普通の階段は外れる部分に入らないという読み方になります。
もう一つの落とし穴が第９号の２で、病院や社会福祉施設のうち基準面積が千平方メートル未満のものは、廊下や脱衣所、床面積が二平方メートル未満の収納設備までが外れる側に回ります。
号の名前だけを拾わず、括弧書きまで読んで自分の建物がどちらに当たるのかを確かめてください。

階段は全部外れると思い込んでいました。
建物の種類まで見ないといけないんですね。

括弧書きが効いているのはこの号だけではありません。
各号は必ず最後まで通して読んでください。

明日からなにを確かめればよいのか

ヘッドが無い部分には、二つの理由が混ざっていることがあります。
はじめから外れている部分と、別の消火設備で置き換えた部分です。

【消防法施行令第12条第３項】第一項各号に掲げる防火対象物又はその部分に水噴霧消火設備、泡消火設備、不活性ガス消火設備、ハロゲン化物消火設備又は粉末消火設備を（略）技術上の基準に従い、又は当該技術上の基準の例により設置したときは、同項の規定にかかわらず、当該設備の有効範囲内の部分についてスプリンクラー設備を設置しないことができる。

外れた部分と置き換えた部分は別物です。
規則第13条第３項の各号は、そもそもヘッドを設ける部分に入っていないという話です。
これに対して令第12条第３項は、水噴霧や泡などを基準どおりに設けたときに、その有効範囲でスプリンクラー設備を設けないことができるという別の仕組みです。
明日はまず消防用設備等の図面を開いて、ヘッドの無い部分に別の消火設備の記号が重なっているかどうかを見てください。
重なっていなければ規則の各号を、重なっていれば令第12条第３項を根拠として、点検の記録と届出の控えに書き分けておくと、次の立入検査で説明に困りません。

図面を見れば、どっちの理由なのか分かるということですね。

記号が重なっているかどうかが分かれ目です。
判断に迷ったら図面ごと所轄消防署へ持って行きましょう。
