BCPで地震後に防火シャッターが途中で止まっていたら下を通ってよいのか｜立入制限と復旧確認の手順を解説

地震後の巡回で、防火シャッターが床まで閉まらず、人が通れそうな高さで止まっていたらどうしますか。
避難経路を短くしたいからと下をくぐると、突然の再降下や余震による落下に巻き込まれるおそれがあります。
反対に、途中で止まったシャッターを開けたまま放置すると、防火区画が成立しない可能性もあります。
BCPでは下を通らない、対象区画を特定する、代替経路と専門点検をつなぐという順番を決めます。

少し開いています。
下を通ってええですか。

通らず離れてください。

手で押し上げてもダメですか。

原因不明のまま操作しません。

この記事の結論

途中停止した防火シャッターの下を通りません
手動で押し上げず発見状態を記録します
シャッター番号と防火区画と避難経路を特定します
立入制限と代替避難経路を同時に設けます
専門点検と作動確認後に復旧を記録します

▼

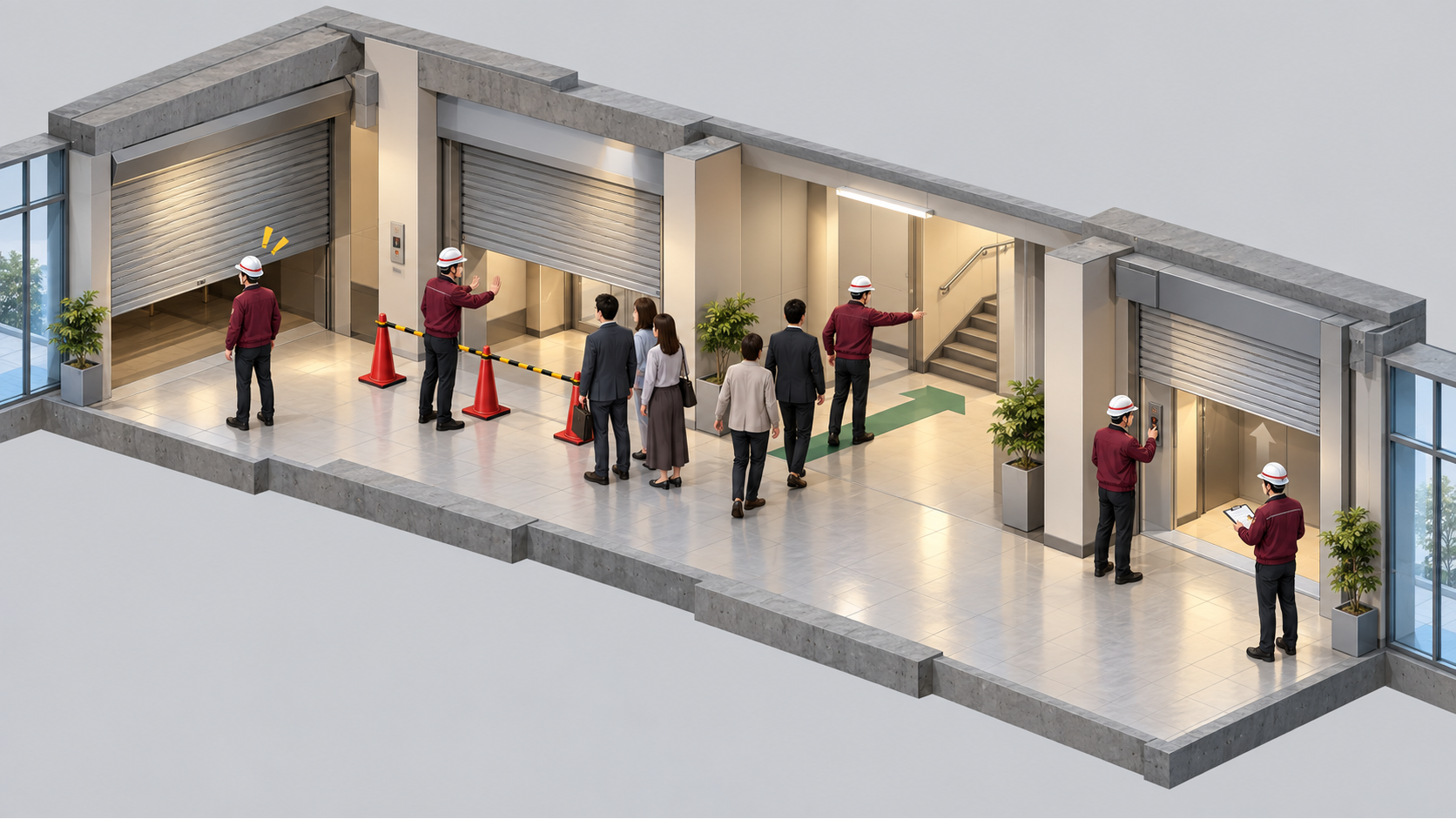

途中停止した防火シャッターから立入制限と代替避難経路と専門点検へつなぐ横長アイソメ図

地震後に防火シャッターが途中で止まっていたら下を通ってよいのか

結論からいうと原因が分からない途中停止状態の下を通ってはいけません。
地震後は、ガイドレールの変形、開閉機や連動機構の異常、落下物の挟まりなど、見た目だけでは分からない要因が重なることがあります。

国土交通省の資料は、防火シャッターの閉鎖作動時に人が挟まれる危険を踏まえ、危害防止措置と適切な維持管理の必要性を示しています。

危害防止機構が働いて一時停止している場合でも、障害物がなくなれば再び降下する方式があります。
したがって開口高さだけで安全と判断しない、シャッターの真下へ入らない、勝手に巻き上げないことが初動です。

停止中なら落ちてこないですか。

再降下を想定し、真下へ入りません。

どのシャッターと区画と通路を対象に確認するのか

シャッター一枚ではなく両側の防火区画と避難経路まで一体で確認します。
途中停止により通行の危険が生じる一方、閉鎖できなければ火や煙を区画する性能が確保できない可能性があります。

シャッター番号と設置階と開口部
停止している高さと傾きと異音
ガイドレールと座板と周囲の変形
感知器と連動制御器の作動表示
両側の防火区画と在館者
通常経路と代替できる避難経路

複数連のシャッターでは、隣の一枚が閉じているから安心とは限りません。
同じ区画の連動範囲、閉鎖障害の有無、代替経路の安全性を図面と現場で照合します。

一枚だけ見れば足りますか。

区画と経路までまとめて確認します。

発見から立入制限と専門点検までどう進めるのか

人を離して記録し代替経路を確保してから専門点検へつなぎます。
安全を確かめる前にシャッターを操作すると、発見時の状態が分からなくなり、別の部位を傷めるおそれがあります。

シャッターの真下と両側から人を離す
離れた位置から全体と周囲を撮影する
設備番号と発見時刻と作動表示を記録する
防火区画と影響する通路を図面で確認する
バリケードと掲示で通行を止める
安全な代替避難経路へ誘導する
専門業者へ状態と記録を引き継ぐ

復旧を依頼するときは、地震の発生時刻、作動の有無、停止高さ、異音、周辺の落下物、制御盤の表示も伝えます。
施設担当者だけで巻き上げない、仮固定しない、通路を無人にしないという禁止事項も共有します。

まず業者へ電話ですか。

先に人を離して通路を切替えます。

少し開いているだけと思うと何を見落とすのか

途中停止は通行できる隙間ではなく閉鎖機能と危害防止機能の確認が要る異常です。
危害防止装置が人や物を検知して止まったのか、機械的な損傷や電気的な異常で止まったのかは、見ただけでは判断できません。

国土交通省の防火設備定期検査関係資料では、防火シャッターの閉鎖、連動、作動表示、音響装置、危害防止装置などを確認する構成になっています。

座板が物に当たって停止している
ガイドレールが変形して引っ掛かっている
開閉機やチェーンに異常がある
感知器と連動制御器の信号が途切れている
閉鎖音や注意表示が働いていない
閉鎖できず防火区画が成立していない

途中停止のまま営業や業務を続ける場合は、シャッター直下の危険だけでなく、防火区画が使えない影響を検討します。
代替区画の有無、避難時間への影響、消防隊へ伝える内容を管理権原者と専門家で確認します。

障害物をどければ直りますか。

原因を決めつけず、専門点検につなぎます。

明日から途中停止への備えをどう確認するのか

平常時の写真と設備番号と代替経路を一枚の確認票へまとめます。
内閣府の事業継続ガイドラインも、重要業務を支える資源の被害を想定し、代替手段と復旧手順を準備して訓練で改善する考え方を示しています。

各階の防火シャッターへ設備番号を付ける
平常時の全開と全閉の状態を撮影する
防火区画図と避難経路図を照合する
通行止めに使う資材を近くへ準備する
代替避難経路と誘導担当を決める
点検事業者と建物管理者の連絡先を複線化する
復旧試験と業務再開の承認者を決める

訓練では実際にシャッターを危険な状態へ止める必要はありません。
写真カードを使って立入制限、代替誘導、点検依頼と復旧記録まで確認します。

訓練で実際に止めるんですか。

写真で想定し、経路切替えを試します。

よくある質問

Q防火シャッターが人の高さで止まっていても通れますか？

A原因不明の状態では通りません。再降下と落下の危険を考え、別の経路へ誘導します。

Q施設担当者が手動で上げてもよいですか？

A自己判断で操作せず、発見状態を残して専門業者へ引き継ぎます。

Q危害防止装置があるなら安全ですか？

A作動状態を外観だけで決められません。停止と再降下を含む機能確認が必要です。

Q閉鎖できない区画で業務を続けられますか？

A影響区画と代替措置を確認し、必要に応じて使用制限や業務停止を判断します。

まとめ

✔途中停止したシャッターの下を通りません

✔押し上げや仮固定をしません

✔設備番号と発見状態を記録します

✔防火区画と避難経路を照合します

✔立入制限と代替誘導を同時に行います

✔専門点検と作動確認を行います

✔復旧と業務再開の承認を記録します

参考・出典

※本記事は公表されている法令および国土交通省、内閣府の資料に基づく一般的な解説です。防火シャッターの方式や危害防止装置の構成と復旧方法は建物ごとに異なります。実際の操作、立入制限、代替経路、業務再開は管理権原者、特定建築物調査員や防火設備検査員、保守事業者、特定行政庁、所轄消防署へご確認ください。
