建物の外に並ぶ送水口はどれも同じものなのか｜連結送水管と連結散水設備の標識の違いを解説

建物の外壁の低い位置に、金属のふたが付いた口が並んでいることがあります。
どれも消防隊がポンプ車から水を送り込むための口ですが、つながっている設備は同じではありません。
取り違えて送水すれば、火災の起きていない場所に水が出て水損につながることもあります。
見分ける手がかりは口の形ではなくそばに付いている標識です

うちのビルの外壁に、同じような口がいくつも並んでいます。
どれがどれなのか正直わかっていません。

並んでいても、それぞれ別の設備の配管につながっています。
見分けるのは口の形ではなく、そばの標識です。

標識というのは、あの小さな金属の板のことですよね。
あそこに書く内容まで決まっているのですか。

設備ごとに書くことが違います。
そこが現場でどの口かを見分ける手がかりになります。

この記事の結論

建物の外にある送水口は消防隊がポンプ車から水を送り込むための口で、つながる設備ごとに別のものです
連結送水管の送水口は双口形とし、消防ポンプ自動車が容易に接近することができる位置に設けます（令第29条第２項第３号）
連結散水設備の送水口には送水口である旨の標識に加えて送水区域と選択弁と送水口を明示した系統図を設けます（規則第30条の３第１項第４号ニ）
スプリンクラー設備の送水口の標識には送水口である旨と送水圧力範囲を表示します（規則第14条第１項第６号ホ）
いずれも見やすい箇所に設けることが条件なので、前に物を置いて隠さないことが建物側の仕事です

▼

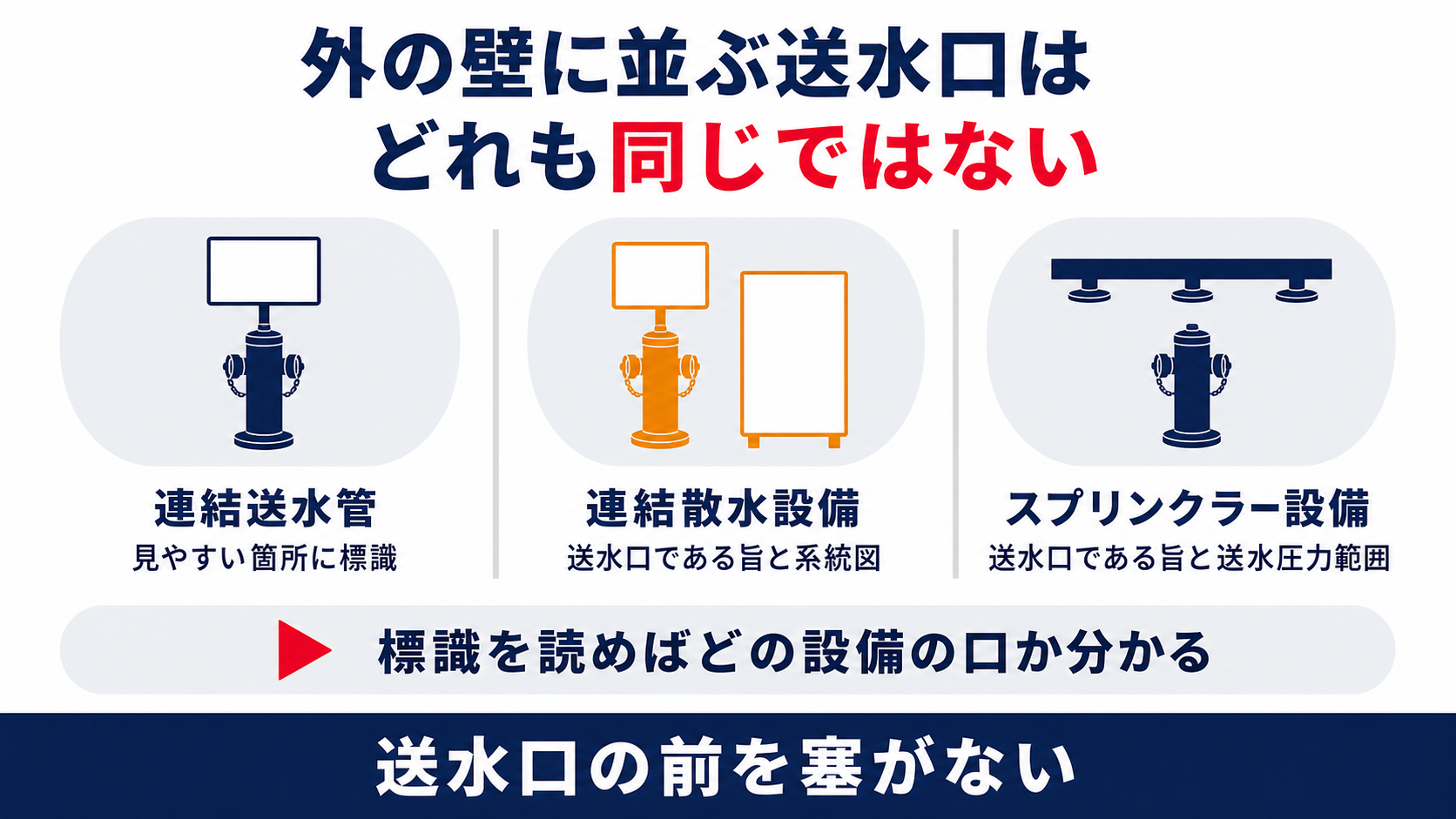

外の壁に並ぶ送水口は連結送水管と連結散水設備とスプリンクラー設備で標識の書き方が違うことを示した図解

建物の外にある送水口はなにをするための口なのか

送水口は、建物の中の配管へ外から水を入れるための口です。
使うのは建物の人ではなく、駆けつけた消防隊です。

消防法施行令第29条第２項第３号　送水口は、双口形とし、消防ポンプ自動車が容易に接近することができる位置に設けること。

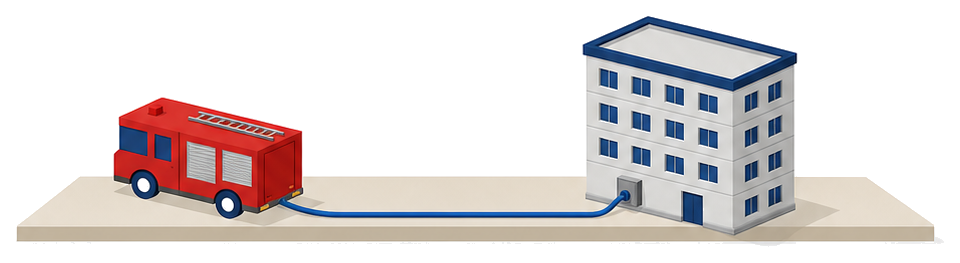

水は建物の外から入れます。
屋内消火栓設備やスプリンクラー設備が建物側の水源で動くのに対して、連結送水管は建物側に水源を持ちません。
消防隊がポンプ車を横づけして送水口にホースをつなぎ、上の階の放水口まで水を押し上げる仕組みです。
だから条文が求めているのは口の性能ではなく、ポンプ車が容易に接近することができる位置であることと、ホース接続口が双口形であることです。
送水口の前が駐車場や物置になっていれば、その時点で条文の求める状態から離れていきます。

建物の中の水を使うわけではないのですね。
ポンプ車から入れるとは知りませんでした。

連結送水管はまさにそのための配管です。
だから車が寄れる場所であることが条件になっています。

どの建物にどの送水口が付くのか

送水口が付く理由は設備ごとに違います。
まずは自分の建物にどの設備が入っているかを押さえます。

消防法施行令第29条第１項　連結送水管は、次の各号に掲げる防火対象物に設置するものとする。一　別表第一に掲げる建築物で、地階を除く階数が七以上のもの 二　前号に掲げるもののほか、地階を除く階数が五以上の別表第一に掲げる建築物で、延べ面積が六千平方メートル以上のもの （略）消防法施行令第28条の２第１項　連結散水設備は、別表第一（一）項から（十五）項まで、（十六の二）項及び（十七）項に掲げる防火対象物で、地階の床面積の合計（同表（十六の二）項に掲げる防火対象物にあつては、延べ面積）が七百平方メートル以上のものに設置するものとする。

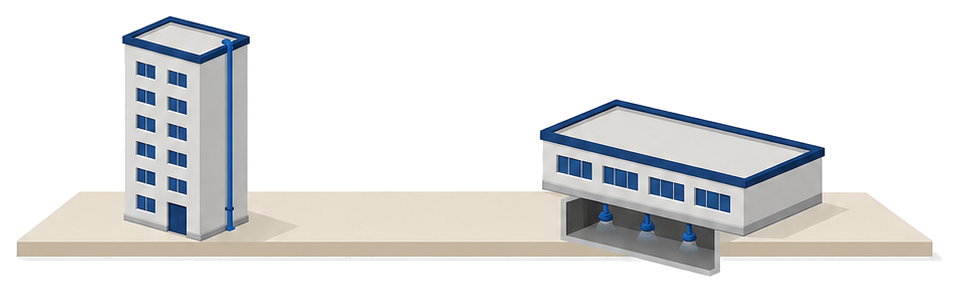

高さと地階で分かれます。
連結送水管は上の階へ水を届けるための配管なので、階数と延べ面積で対象が決まります。
連結散水設備は煙がこもって消防隊が入りにくい地階へ散水するための設備なので、地階の床面積の合計で決まります。
決まり方が別なので、どちらも備えることになる建物では外壁に用途の違う送水口が並びます。
スプリンクラー設備が入っていれば、これに加えてスプリンクラー用の送水口も付きます。
消防用設備等の点検結果報告書の設備の欄を見れば、自分の建物にどれがあるかがすぐわかります。

うちは階数が多くて地階もあります。
だから口がいくつも並んでいるということですか。

その可能性が高いです。
点検結果報告書の設備の欄を見れば確実にわかります。

送水口の標識にはなにを書くことになっているのか

見分ける手がかりは標識です。
そして標識に書くことは設備ごとに違います。

消防法施行規則第31条第４号　送水口及び放水口には、見やすい箇所に標識を設けること。消防法施行規則第30条の３第１項第４号ニ　送水口には、その直近の見やすい箇所に連結散水設備の送水口である旨を表示した標識を設けるとともに、送水区域、選択弁及び送水口を明示した系統図を設けること。消防法施行規則第14条第１項第６号ホ　送水口にはその直近の見やすい箇所にスプリンクラー用送水口である旨及びその送水圧力範囲を表示した標識を設けること。

書く内容が設備ごとに違います。
連結送水管は見やすい箇所に標識を設けることが定められていて、書きぶりまでは規則に書かれていません。
連結散水設備は送水口である旨の標識に加えて、系統図を設けることまで求められています。
スプリンクラー設備は送水口である旨に送水圧力範囲を添えることになっています。
つまり系統図が添えてあれば連結散水設備、圧力の範囲が書いてあればスプリンクラー設備だと当たりを付けられます。
自分の建物の送水口を標識ごと写真に撮って、どれがどの設備の口かを控えておいてください。

系統図が付いていたら連結散水設備ということですね。
それなら現場でも見分けられそうです。

よい着眼点です。
標識が汚れて読めなくなっていたら、早めに直しておきましょう。

実務で見落としやすいのはどこか

標識だけを見ていると足元を落とします。
送水口そのものにも位置と数の決まりがあります。

消防法施行規則第31条第１号　送水口のホース接続口は、連結送水管の立管の数以上の数を地盤面からの高さが〇・五メートル以上一メートル以下の位置に設けること。消防法施行規則第30条の３第１項第４号ロ　送水口のホース接続口は、地盤面からの高さが〇・五メートル以上一メートル以下の箇所又は地盤面からの深さが〇・三メートル以内の箇所に設けること。

高さまで決まっています。
どちらも地盤面から〇・五メートル以上一メートル以下で、しゃがみ込まずにホースをつなげる高さにそろえてあります。
連結散水設備だけは地盤面より下の箇所も認められているので、ふた付きのピットに収まっていることがあります。
また連結送水管の送水口は立管の数以上のホース接続口が要るので、増築で立管が増えたときは口の数が足りているかを見ます。
花壇の土を盛る工事や自転車置場の増設で、この高さやふたが埋もれてしまう例は実際にあります。
外構に手を入れる工事の前に、送水口の高さと前の空きが変わらないかを確かめてください。

地面より下にある送水口もあるのですか。
それは見落としていたかもしれません。

連結散水設備ではよくある形です。
ふたの上に物を置いていないかも合わせて確かめてください。

明日からなにを確認すればよいのか

確認は建物の外を一周するだけで足ります。
見るのは前の空きと標識と高さです。

消防法施行令第28条の２第２項第２号　送水口は、消防ポンプ自動車が容易に接近できる位置に設けること。

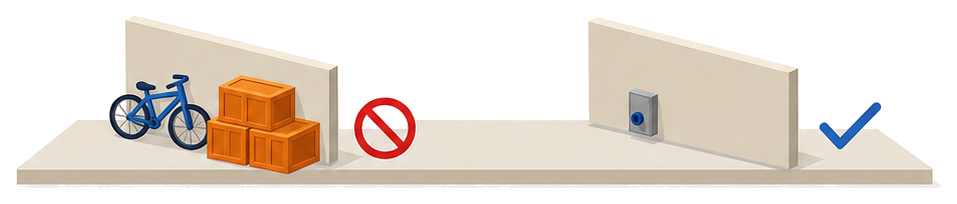

まずは前を空けます。
条文がポンプ車の接近を前提にしている以上、送水口の前の駐車や物置は設備の維持そのものの問題になります。

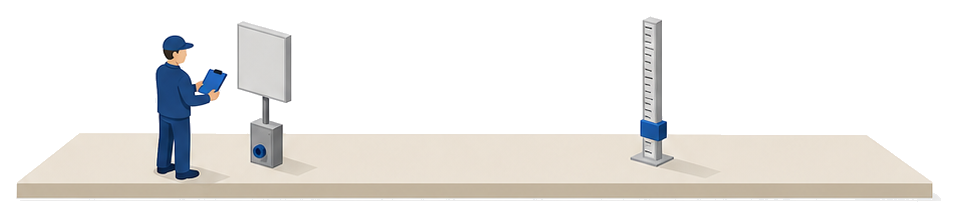

次に標識が読めるかを見ます。色あせや掲示物で隠れていれば、消防隊は現場でどの設備の口かを判断できません。
最後に地盤面からの高さです。外構の改修で地面が上がっていないか、ふた付きのものはふたが動くかを確かめます。
これを消防計画の自主点検の項目に書き加えておけば、担当者が代わっても同じ目で見られます。

自主点検の項目に入れておけば忘れずに済みますね。
次の訓練のときに一緒に見て回ります。

それが確実です。
判断に迷う送水口があれば写真を撮って所轄消防署に確かめてください。
