BCPで地震後にスプリンクラーヘッドの感熱部にひびがあったら触ってよいのか｜誤作動防止と交換確認の手順を解説

地震後の館内巡回で、スプリンクラーヘッドの赤いガラス部分に細い線が見えることがあります。
汚れなのか、ひびなのか。近くで触って確かめたくなりますが、この部分は熱を感知してヘッドを作動させる感熱部です。
不用意に力を加えると破損し、放水や設備停止につながるおそれがあります。
BCPでは触らずに位置と影響範囲を記録し、専門点検と交換後の復旧確認まで進める手順を決めておきます。

赤いガラスに線があります。
指で確かめてもええですか？

触らずに周囲を保護してください。

水が漏れていなくても対応が必要ですか？

感熱部の健全性は見た目だけで決められません。

この記事の結論

感熱部のひびを触ったり拭いたりしません
ヘッド位置と警戒範囲を図面で特定します
漏れ・圧力・警報表示も同時に確認します
消防設備士などによる専門点検とヘッド交換へつなぎます
復旧後は弁・圧力・警報・記録まで確認します

▼

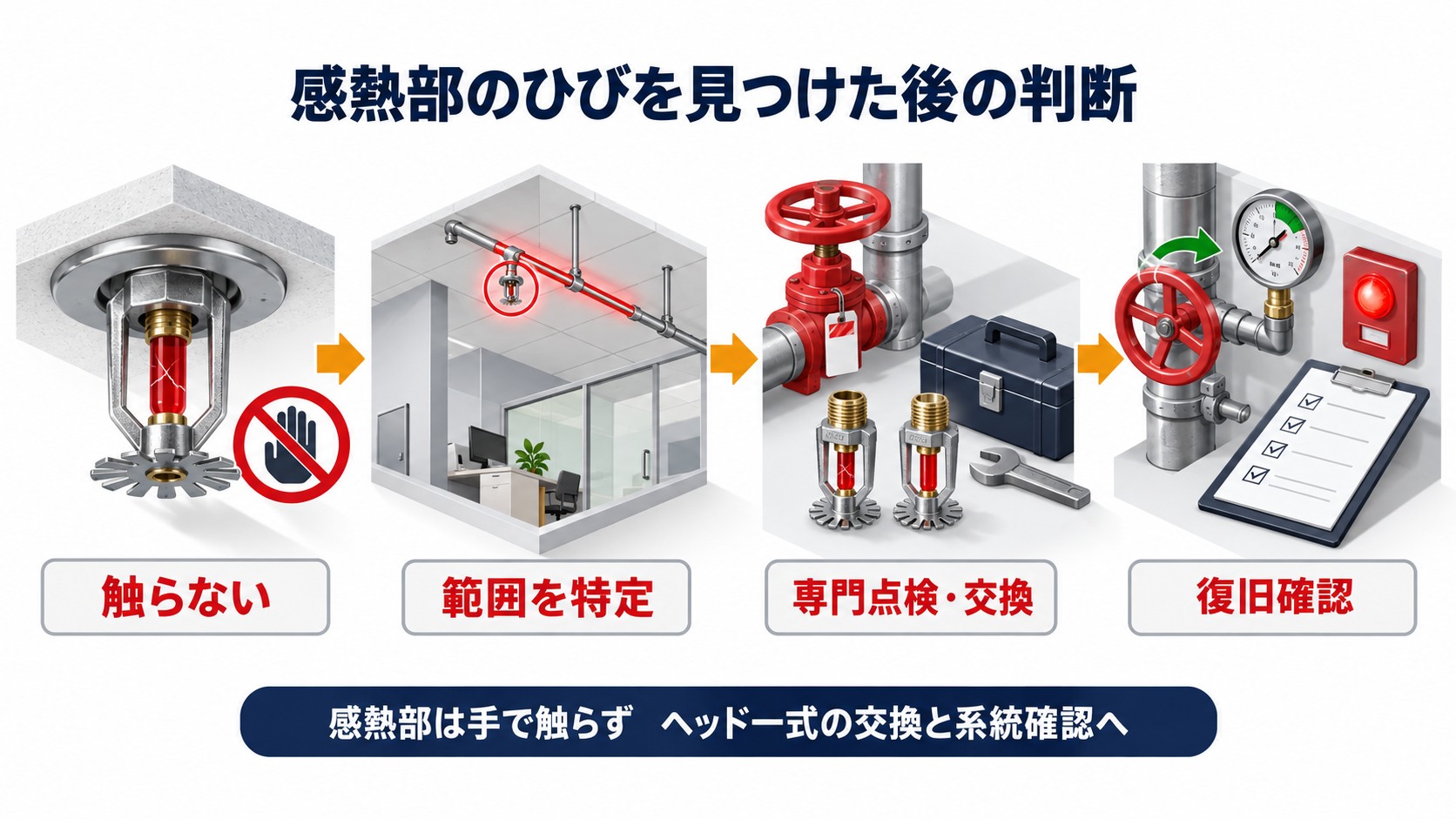

スプリンクラーヘッドの感熱部にひびを見つけた後に触らず範囲を特定し専門点検と交換を経て復旧確認する流れを示す横長インフォグラフィック

感熱部にひびがあったら触ってよいのか

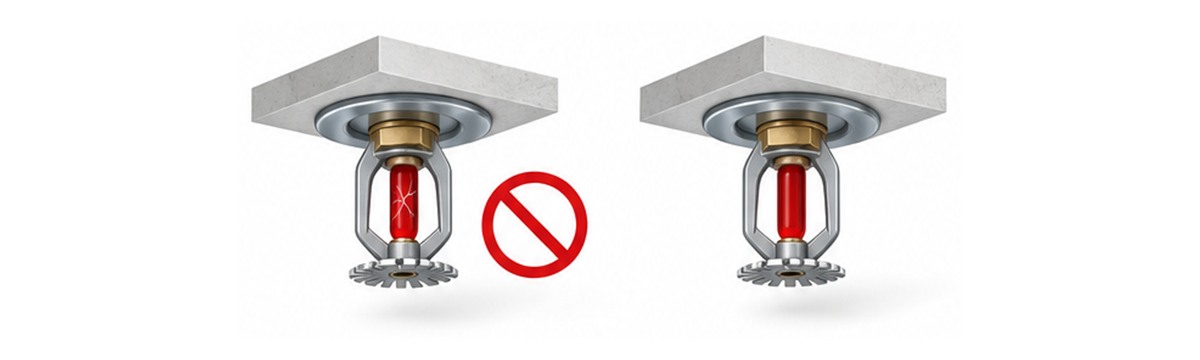

細い線がひびに見えても、指でなぞったり布で拭いたりしません。
閉鎖型スプリンクラーヘッドの感熱部は、一定の温度に達したときに分解して放水を始める重要な部分です。
消防庁の点検要領でも、感熱部の腐食、変形、損傷、付着物などを目視で確認する考え方が示されています。
表面の汚れに見えても、施設側で力を加えるとガラス球が破損する可能性があります。
破損すれば放水が始まり、該当系統の制御弁を閉める対応が必要になることもあります。
したがって、触る前の状態を離れた位置から記録し、真下への立入りを避けます。
そのうえで、消防設備士などの専門者に点検と交換判断を依頼します。

汚れかどうかだけ確認したいです。

触らず、現状を残して専門点検へつなぎましょう。

どのヘッドと警戒範囲を確認対象にするのか

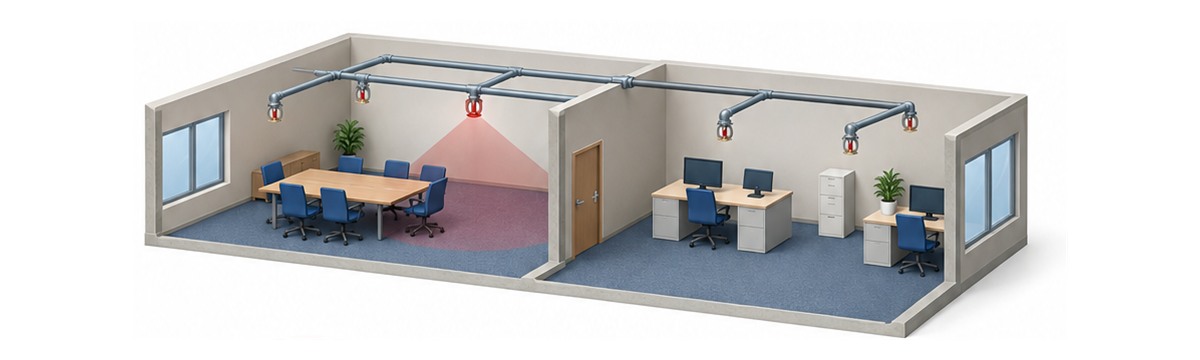

異常が見えた一個だけでなく、同じ室と同じ枝管にあるヘッドまで確認します。
地震では、天井材や照明、棚上の荷物がヘッドに接触することがあります。
ひびの原因が揺れや衝撃なら、近くのヘッドや配管支持部にも影響が及んでいる可能性があります。

感熱部、フレーム、デフレクターに損傷がないか
ヘッドや継手から水がにじんでいないか
天井材や什器がヘッドに触れていないか
枝管や支持金物にずれ、たわみ、外れがないか
該当する制御弁と警戒範囲を図面で特定できるか

床の濡れ、圧力低下、流水検知装置の表示がある場合は、見えない漏水も考えます。
消防庁の点検要領は、ヘッド周囲の散水障害や保護カバーの状態も確認対象にしています。
ヘッド単体ではなく、室内の配置と散水空間まで確認することが大切です。
さらに、図面上の枝管と制御弁を照合し、設備停止時に影響する範囲を先に把握します。

ひびがある一個だけ見れば足りますか？

いいえ。
周囲のヘッドと同じ系統も確認します。

発見から専門点検と交換までどう進めるのか

接触防止、位置記録、系統特定、専門点検、交換、復旧確認の順で進めます。
最初にヘッドの真下へ人や荷物が入らないようにします。
漏水がなくても、階、室名、ヘッド位置、発見時刻、警報表示を記録してください。

ヘッドの真下を立入管理し、接触を防ぐ
階、室名、位置、時刻を記録する
警戒範囲、枝管、制御弁を図面で特定する
漏れ、圧力、警報、周囲のヘッドを確認する
消防設備士などへ点検と交換を依頼する
停止中の火気管理と巡回方法を決める
交換後に弁、圧力、警報、漏れを確認する

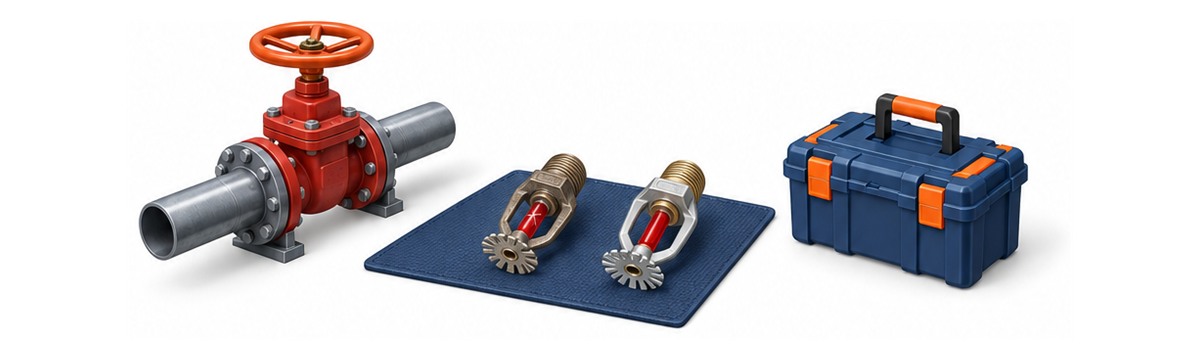

交換作業では、該当系統の制御弁を閉めて配管内の水を扱う場合があります。
設備が停止する時間と範囲を明確にし、火気停止、可燃物の移動、巡回強化などの代替措置を決めます。
作業後は新しいヘッドだけを見るのではありません。

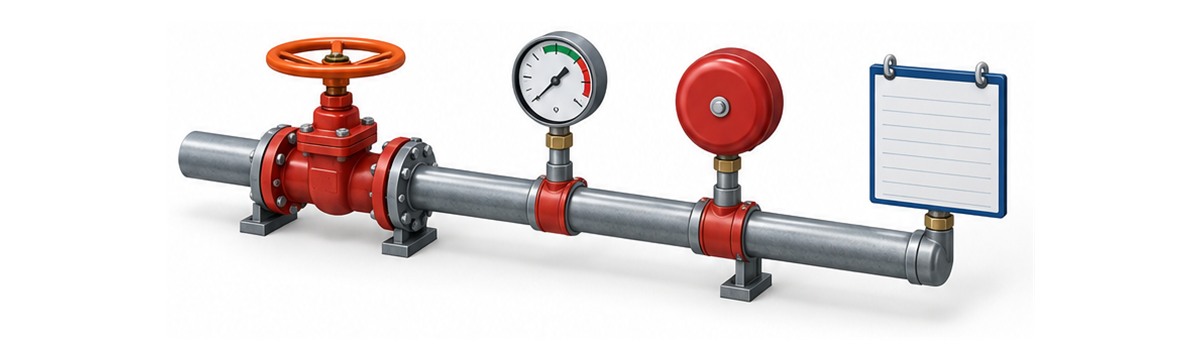

制御弁の開放、圧力、流水検知装置、漏れの有無を一つの系統として復旧確認します。

漏れていなければ交換を後回しにできますか？

放置せず、専門者が交換時期を判断します。

小さなひびなら使えると思うと何を見落とすのか

ひびの長さや水漏れの有無だけでは、使用を続けられるか判断できません。
感熱部はヘッドを閉じた状態に保つ機構の一部です。
細い傷に見えても、地震の衝撃がフレームやねじ接続部へ伝わっていることがあります。

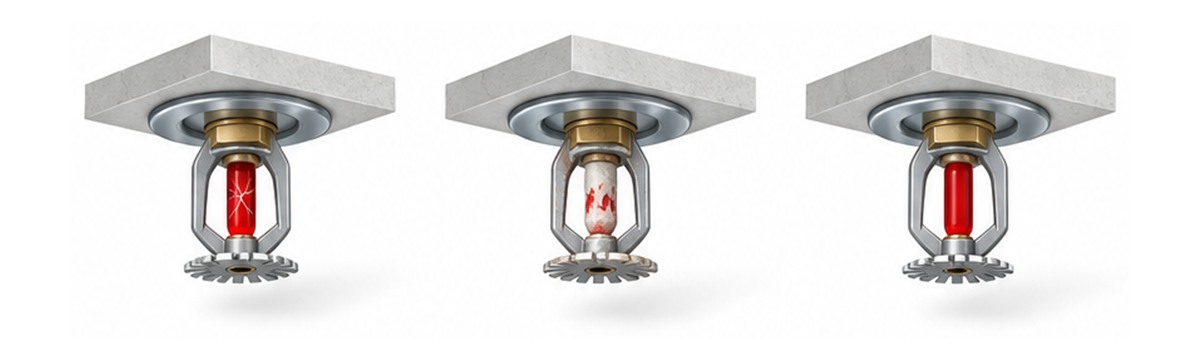

反対に、塗料やほこりの付着で線が見える場合もありますが、拭き取りを先に行うと元の状態が分からなくなります。
正常な隣接ヘッドと比較し、型式、取付方向、感熱部、フレーム、デフレクターを確認します。
異常箇所だけを写真に撮るのではなく、室名と天井全体が分かる記録も残します。
また、交換後に制御弁を開け忘れると、見た目は直っていても設備は警戒状態へ戻りません。
そのため、交換前の状態と位置情報を保存し、復旧時は放水系統と警報系統を一緒に確認します。

ほんの小さな線でも同じですか？

大きさだけで決めず、ヘッド全体を確認します。

明日から感熱部の異常にどう備えるのか

正常時の写真と警戒区域図を用意し、異常を触らず報告できる手順を作ります。
天井が高い場所や什器の上は、地震後に近づきにくく確認が遅れます。
平常時にヘッド位置、制御弁、連絡先をまとめ、巡回担当者が迷わないようにします。

警戒区域図へヘッドと制御弁の位置を記入する
正常な感熱部とヘッド全体の写真を残す
地震後に確認する室と巡回順を決める
異常を見つけても触れないことを手順へ入れる
夜間と休日の消防設備業者への連絡先を更新する
設備停止中の火気管理と巡回方法を決める
交換後の弁、圧力、警報、記録を確認する

内閣府の事業継続ガイドラインは、重要業務に必要な資源と復旧手順を平常時から整理する考え方を示しています。
スプリンクラー設備でも、発見者、防火管理者、管理権原者、設備業者の連絡順を一つの流れにします。
訓練では、位置報告、系統特定、代替措置、復旧確認まで行い、消防計画とBCPの役割分担を確かめます。
天井工事や什器変更の後も、接触や損傷がないか再確認してください。

平常時の写真が比較に使えるんですね。

はい。
正常時を残す準備が判断を助けます。

よくある質問

Q感熱部だけを交換できますか？

A施設側では分解しません。専門者が型式と損傷を確認し、原則としてヘッド一式の交換を検討します。

Q水が漏れていなければ使用できますか？

A漏れがないことだけでは判断できません。感熱部とヘッド全体の健全性を専門者が確認します。

Q交換まで施設を使い続けられますか？

A一律には決まりません。影響範囲、施設用途、在館者、火気、代替措置を整理し、管理権原者と専門者が判断します。

Q定期点検まで待ってよいですか？

A待ちません。異常を見つけた時点で立入管理し、速やかに専門点検へつなぎます。

まとめ

✔感熱部のひびを触ったり拭いたりしません

✔最初に立入管理と位置記録を行います

✔周囲のヘッドと同じ枝管も確認します

✔専門者がヘッド一式の交換を判断します

✔設備停止中は火気管理と巡回を強めます

✔復旧時に弁・圧力・警報・漏れを確認します

✔復旧記録を消防計画とBCPへ反映します

参考・出典

※本記事は消防法、総務省消防庁および内閣府の公表資料に基づく一般的な解説です。必要な点検、交換方法、設備停止、代替措置、使用制限、業務再開の条件はヘッドの型式、損傷状態、警戒範囲、施設用途で異なります。実際の点検、交換、設備停止、代替措置、業務再開は管理権原者、防火管理者、消防設備士、施工業者、所轄消防署へご確認ください。
