BCPで地震後にスプリンクラーヘッドのデフレクターが曲がっていたら戻してよいのか｜散水性能と復旧確認の手順を解説

地震後の館内確認で、天井のスプリンクラーヘッドに付いた丸い散水板が斜めに曲がっていることがあります。
薄い金属板なので手で戻せそうに見えますが、この部分は水を周囲へ広げるデフレクターです。
形が変わると、本来の散水分布を確保できるか施設側では判断できません。
BCPでは触らずに警戒範囲を特定し、ヘッド交換後に系統全体を復旧確認する手順を決めます。

散水板だけ曲がっています。
手で戻したらええですか？

触らずに専門業者へ連絡してください。

少しの曲がりでもですか？

散水性能は見た目だけで判断できません。

この記事の結論

曲がったデフレクターを手で戻しません
ヘッド番号と警戒範囲を図面で特定します
漏れや配管支持部も同時に確認します
専門業者による点検とヘッド交換へつなぎます
復旧後は弁・圧力・警報・記録まで確認します

▼

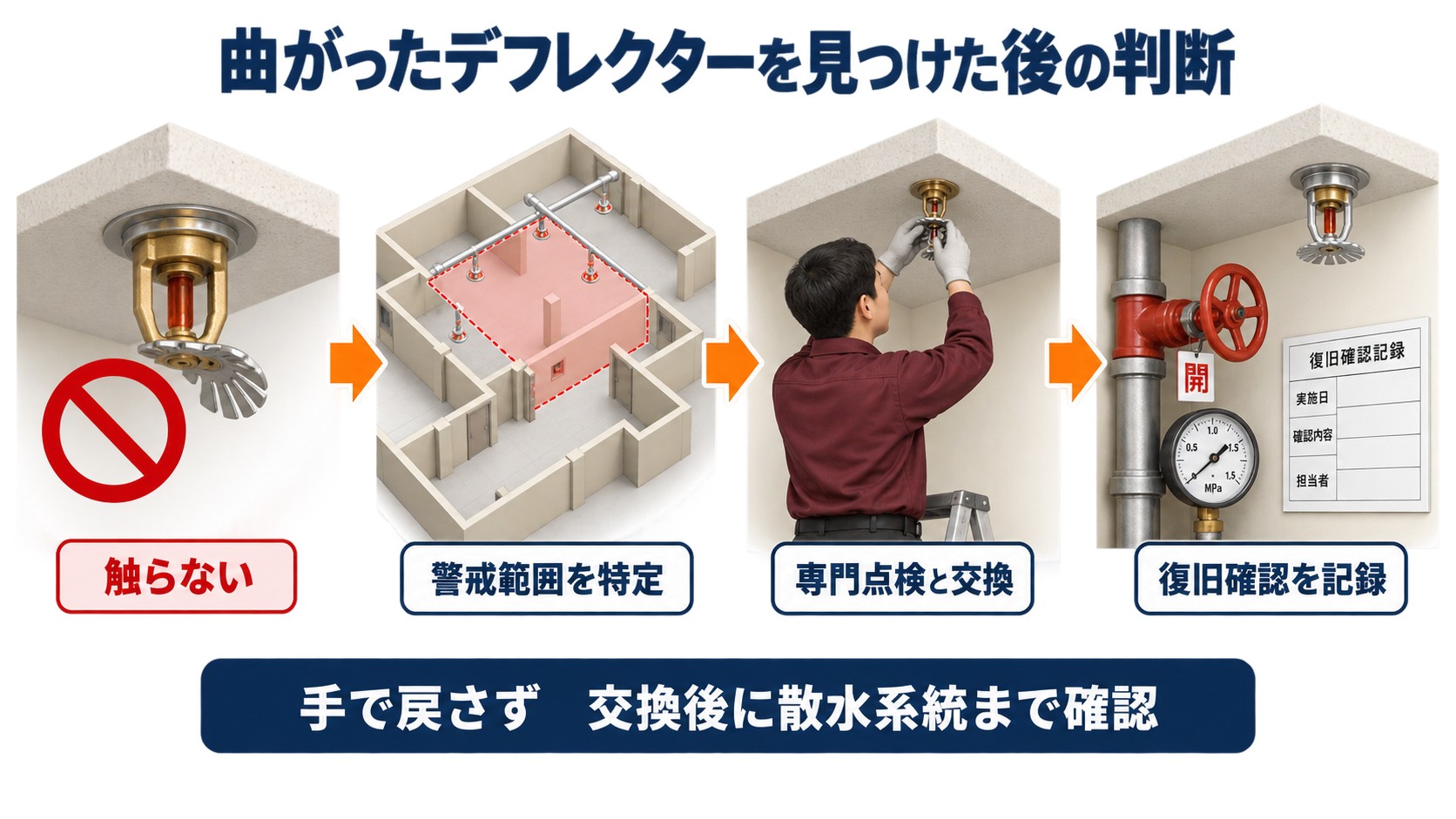

曲がったスプリンクラーヘッドのデフレクターを触らず警戒範囲を特定して交換と復旧確認へ進む流れを示す横長インフォグラフィック

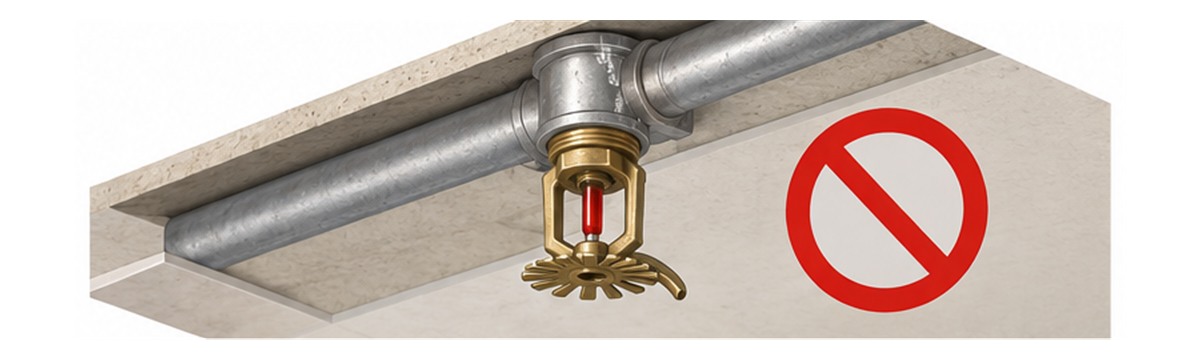

曲がったデフレクターを手で戻してよいのか

デフレクターだけに見えても、手で曲げ戻したり工具を当てたりしません。
デフレクターは放水口から出た水を周囲へ分散させる部品です。
閉鎖型スプリンクラーヘッドは型式承認と型式適合検定の対象で、形状と性能を組み合わせて確認された製品です。
消防庁の公表資料でも、感熱部分とデフレクター部分について腐食、変形、損傷、付着物を目視確認する考え方が示されています。
曲げ戻すと金属疲労や見えない亀裂を増やし、感熱部やフレームへ力を伝えるおそれがあります。
そのため、施設側で形を整えて使用継続を判断しないことが基本です。
周囲を保護し、消防設備士などの専門者による点検と交換判断へつなぎます。

曲がりを戻せば見た目は直りますよね？

見た目ではなく、散水性能と部品の健全性を確認します。

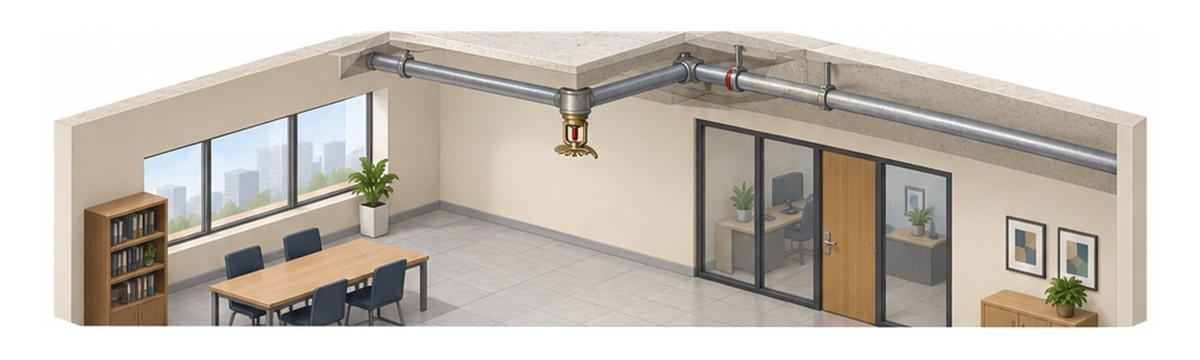

どのヘッドと警戒範囲を確認対象にするのか

曲がった一個だけでなく、衝撃が及んだ周囲のヘッドと同じ配管系統を確認します。
地震では天井材、照明、棚、荷物が揺れ、ヘッドへ接触することがあります。
一個の異常が見つかったら、同じ室、隣接区画、枝管、天井裏、制御弁まで範囲を広げます。

デフレクター、フレーム、感熱部に変形や損傷がないか
ヘッドや継手から水がにじんでいないか
天井材や保護カバーがヘッドへ触れていないか
枝管や支持金物にずれ、たわみ、外れがないか
該当する制御弁と警戒範囲を図面で特定できるか

消防庁の点検要領は、ヘッド周囲の散水分布障害や保護カバーの損傷も確認対象にしています。
部品だけを見るのではなく、天井との離隔や室内の配置変更まで散水に影響する条件として確認します。
床の濡れ、圧力低下、警報表示がある場合は、漏水や系統異常を疑って範囲を広げる必要があります。

曲がった一個だけ見れば足りますか？

いいえ。
周囲のヘッドと枝管も確認します。

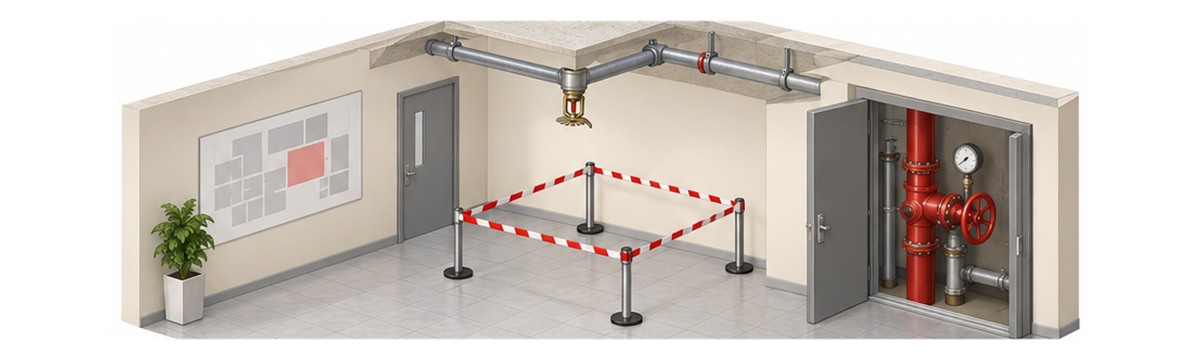

発見から専門点検と復旧までどう進めるのか

接触防止、系統特定、専門点検、交換、復旧確認の順で進めます。
最初にヘッドの真下へ人や荷物が入らないよう範囲を区切ります。
漏水がある場合でも、施設側の判断だけで制御弁を閉めると警戒範囲全体が使えなくなるため、火災監視と代替措置を同時に決めます。

ヘッドの下を立入管理し、追加の接触を防ぐ
階、室名、ヘッド位置、発見時刻を記録する
警戒範囲、枝管、制御弁、警報表示を特定する
周囲のヘッド、配管支持部、漏水を確認する

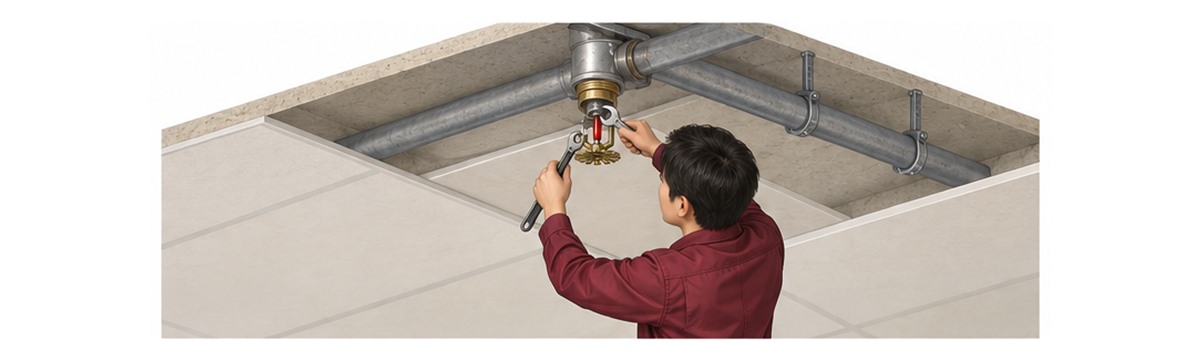

消防設備士などへ点検と交換を依頼する
交換後に弁、圧力、警報、漏れを確認する
復旧記録と業務再開条件を消防計画とBCPへ残す

ヘッド交換では配管内の水を止める工程が必要になることがあります。
停止中は防護範囲と時間を明確にし、火気停止、可燃物の移動、巡回強化を行います。

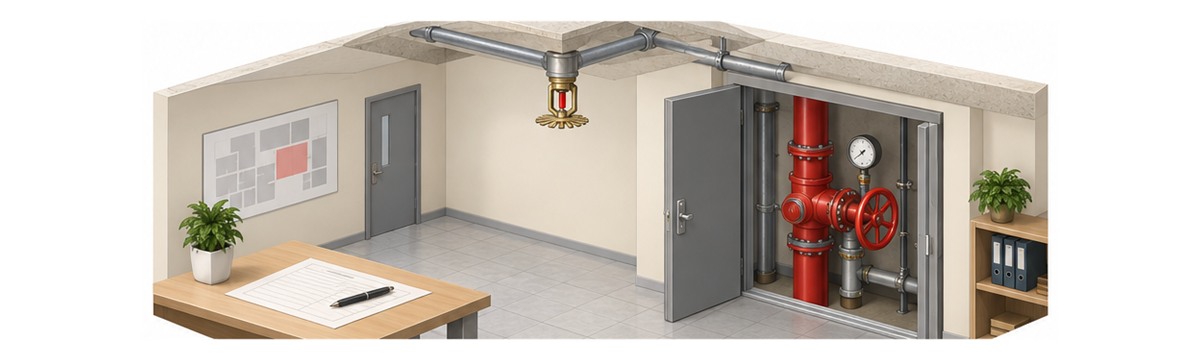

作業後はヘッドだけでなく、制御弁の開放、圧力、流水検知装置の表示、漏れを一連の系統として復旧確認します。

漏れていたら弁を閉めてええですか？

警戒範囲を把握し、代替措置とセットで判断します。

少しの曲がりと思うと何を見落とすのか

曲がりの角度だけでは、作動と散水への影響を判断できません。
デフレクターがわずかに傾いて見えても、衝撃がフレーム、感熱部、ねじ接続部へ伝わっている可能性があります。
反対に、天井化粧板や保護カバーだけがずれている場合でも、ヘッドとの接触が続けば後から損傷するおそれがあります。
曲げ戻しや清掃を先に行うと、衝撃の方向や元の変形を確認しにくくなります。
正常な隣接ヘッドと比較し、型式、取付方向、天井との位置、周囲の障害物を確認します。
また、交換しただけで終わらせると、閉じた制御弁や低下した圧力を残すことがあります。
見た目の修正と設備の復旧を分け、交換前の状態を写真と位置図で残すことが重要です。
復旧時は散水系統と警報系統を一緒に確認します。

少し傾いた程度なら使えますか？

角度だけで決めず、ヘッド全体と系統を確認します。

明日からデフレクターの異常にどう備えるのか

ヘッド位置と警戒範囲を、平常時から図面と現場で対応させます。
天井が高い場所や什器の上は、地震後に近づきにくく確認が遅れます。
平常時の写真、図面、制御弁の位置、連絡先をまとめ、巡回担当者が触らずに異常を報告できるようにします。

警戒区域図へヘッドと制御弁の位置を記入する
正常なデフレクターと天井まわりの写真を残す
地震後に確認する室と順番を決める
異常ヘッドへ触れないことを巡回手順へ入れる
夜間と休日の消防設備業者への連絡先を更新する
設備停止中の火気管理と巡回方法を決める
交換後の弁、圧力、警報、記録を確認する

内閣府の事業継続ガイドラインは、重要業務に必要な資源と復旧手順を事前に整理する考え方を示しています。
スプリンクラー設備でも、発見者、防火管理者、設備業者、管理権原者の連絡順を一つの流れにします。
訓練では、位置の報告、警戒範囲の特定、代替措置、復旧確認まで行い、消防計画とBCPの役割分担を確かめます。
天井工事や什器変更の後も、接触と散水障害がないか再確認します。

平常時の写真も必要なんですね。

はい。
正常時と比較できる準備が大切です。

よくある質問

Qデフレクターだけを交換できますか？

A施設側では分解しません。専門者が型式と損傷を確認し、原則としてヘッド一式の交換を検討します。

Q水が漏れていなければ使えますか？

A漏れがないことだけでは判断できません。散水分布と感熱部への影響も確認します。

Q交換まで営業を続けられますか？

A一律には決まりません。影響範囲、用途、在館者、火気、代替措置を整理し、管理権原者と専門者が判断します。

Q定期点検まで待ってよいですか？

A待ちません。異常を見つけた時点で立入管理し、速やかに専門点検へつなぎます。

まとめ

✔曲がったデフレクターを手で戻しません

✔最初に接触防止と位置記録を行います

✔周囲のヘッドと同じ枝管も確認します

✔専門者がヘッド一式の交換を判断します

✔設備停止中は火気管理と巡回を強めます

✔復旧時に弁・圧力・警報・漏れを確認します

✔復旧記録を消防計画とBCPへ反映します
