特定施設水道連結型スプリンクラー設備は、水道の水を水源にする小規模施設向けのスプリンクラーです。
平成27年、鹿児島市内の火災で、そのヘッドが火災を感知したのに放水しなかった事案が起きました。
消防庁は、原因を配管に使う硬質塩化ビニル管の施工上の不具合と推定し、留意事項を通知しました。
この記事では、その通知の中身と、施工や検査で確認したい点を整理します。
火災でヘッドが感知したのに水が出なかったなんて、怖い話ですね。
通知は、原因を配管の接着施工の不具合と推定しています。
通知の中身を順に見ていきましょう。
水道につなぐスプリンクラーの配管は、どんな材料でできているのですか。
通知が挙げているのは硬質塩化ビニル管です。
どこが問題になったのかを確認します。
- 消防庁の通知は、特定施設水道連結型スプリンクラー設備のヘッドが火災を感知しても放水しなかった事案を受けて出されました。
- 原因は、硬質塩化ビニル管の接着施工の不具合と推定されています。
- 通知は、先に配管と給水栓用ソケットを接合し、接着剤が十分に乾燥したことを確認してからヘッドをねじ込むよう示しています。
- 接着剤の塗布量や養生時間、管の面取りについても、通知に留意点が書かれています。
- 検査で接合部を確認する方法や時期は、施工業者と事前に調整する必要があるとされています。
▼
スプリンクラーのヘッドが火災を感知したのになぜ水が出なかったのか
まずは、その部分を原文で確認します。

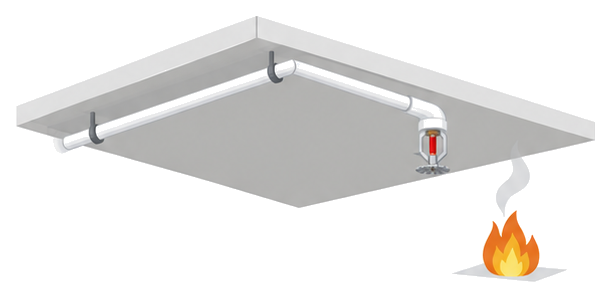

鹿児島市内の火災で、ヘッドは火災を感知していたのに放水しなかったと冒頭に書かれています。
原因は、告示第４号による配管、つまり硬質塩化ビニル管の施工上の不具合だったと推定されています。
ここで大事なのは、原因が「推定」とされている点で、通知は原因を確定したとは書いていません。
そのため、通知は火災の詳細ではなく、再発を防ぐための施工上の留意事項に重心を置いています。
火災のときに水が出ないなんて、設備が付いていても安心できませんね。
通知は、原因を配管の施工の問題と推定しています。
次は、どの設備が対象なのかを確認しましょう。
この通知はどのスプリンクラー設備の配管が対象なのか
設備の定義と、配管の基準を定める規則の条文を確認します。
令は、この設備を水道の用に供する水管を連結して水源とし、水量を貯めるための施設を持たないものと定義しています。
設置できるのは、令第12条第１項第１号・第９号の防火対象物などのうち、一定の部分を除いた床面積の合計が1,000平方メートル未満のものに限られます。
配管や管継手、バルブ類は、規則が消防庁長官が定める基準に適合するものを使うよう求めています。
通知が挙げる平成20年消防庁告示第27号の第４号による配管が、硬質塩化ビニル管を用いたものです。
うちのスプリンクラー設備にも、この通知は関係するのでしょうか。
まずは、自分の設備が水道連結型かどうかを確認しましょう。

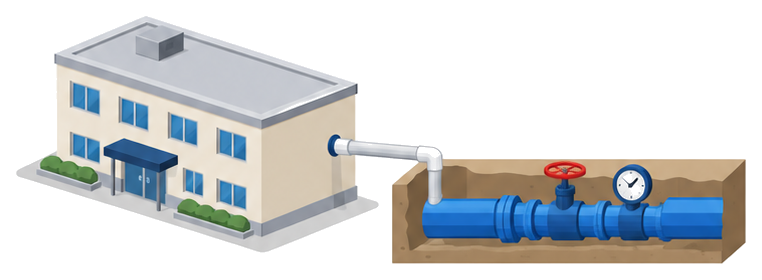

貯水槽を持たず、水道の水管に連結した設備が該当します。
通知は硬質塩化ビニル管の施工で何を求めているのか
前半の２項目と、後半の３項目を原文で確認します。

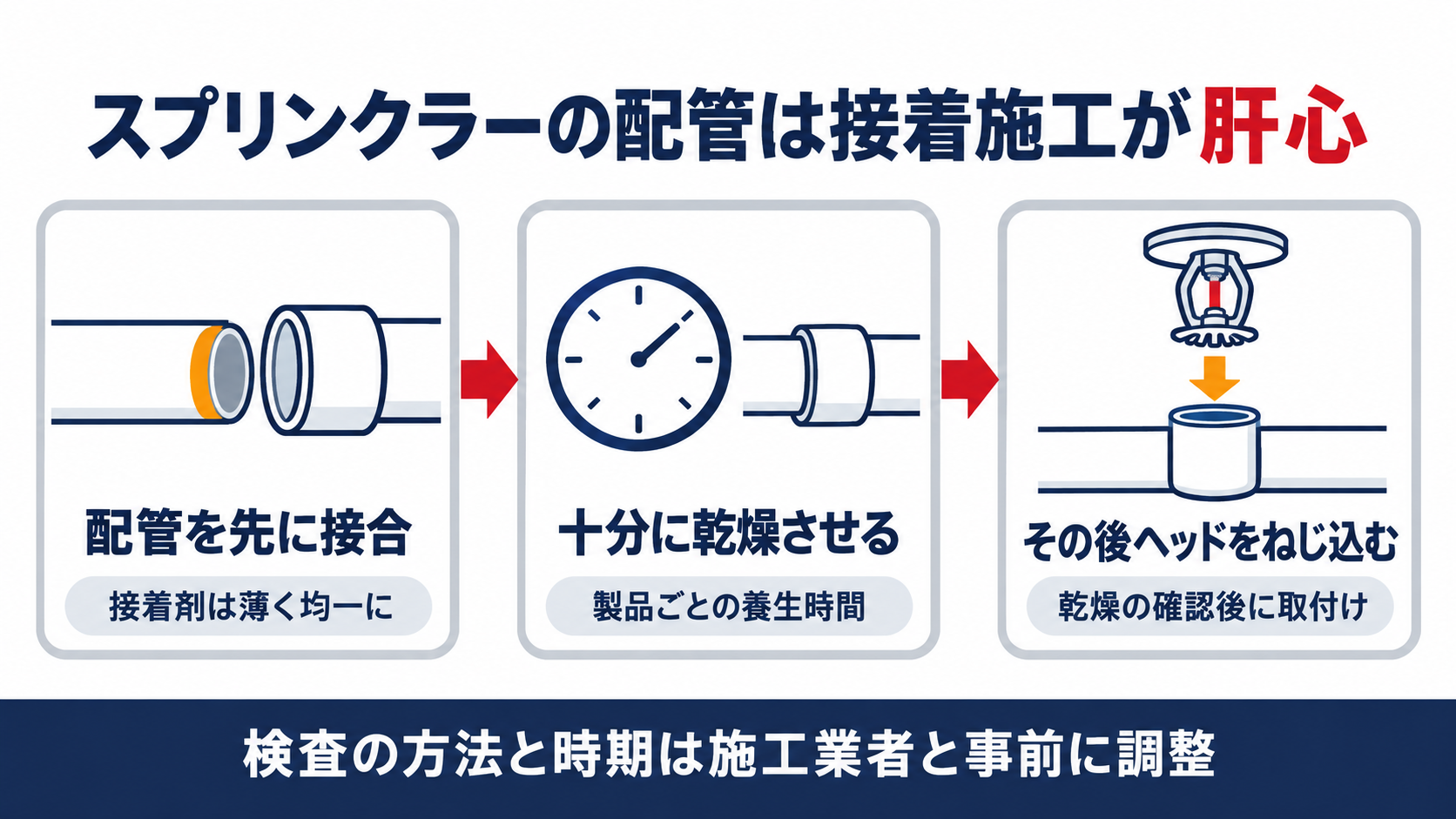

先に配管と給水栓用ソケットを接合し、接着剤が十分に乾燥したのを確認してから、ヘッドをねじ込みます。

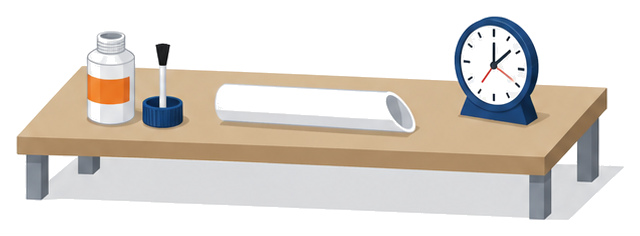

接着剤は、製品ごとに適量が違うため、それぞれの製品に応じて薄く均一に塗布します。
固着するまでの時間も種類で異なるので、製品に応じた養生時間を確保します。
管の面取りをしないと、接着剤が管や継手の内側に掻き出され、閉塞や接着不良が発生することがあると通知は述べています。
接着剤が乾く前にヘッドを付けてしまうと、何が起きるのでしょうか。
通知の別紙には、接着剤がヘッド側へ流れ込んで固まった様子の図（推定）が付いています。
だから乾燥の確認が順序の要になります。
検査や事前打合せで見落としやすいのはどこか
事前打合せと、施工状況の確認についての部分を原文で確認します。

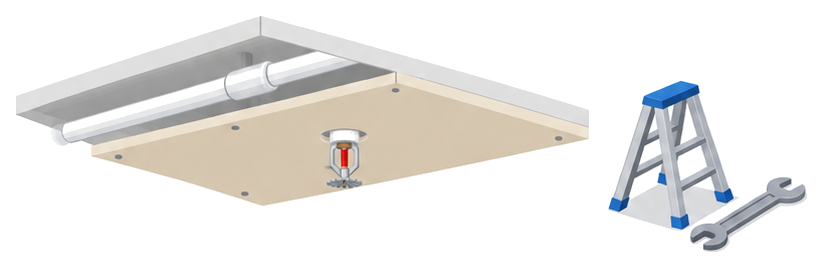

通知は、施工状況によっては天井板を付けたあとにヘッドの脱着が困難になると注意しています。
そのため、消防法第17条の３の２に規定する検査等では、確認の方法や時期を施工業者と事前に調整する必要があるとされています。
ヘッドを外し直すときは、給水栓用ソケットを確実に保持し、接合部に過度な力が加わらないようにすることも示されています。
液状シール剤を使う場合は、固着するとヘッドが外しにくくなるため、塗布する前に接合状況の確認が必要だと述べています。
天井が仕上がってからでは、配管の接合部は確認しにくいのですね。
通知もその点に注意を促しています。
検査の時期は、施工業者と事前に調整しておきましょう。
施工と検査の担当者は明日から何を確認すればよいのか
ただ、工事の発注や検査に関わる立場なら、次の３点を確認しておきたいところです。
１点目は、自分の建物のスプリンクラー設備が水道連結型か、配管に硬質塩化ビニル管が使われているかです。
２点目は、新設や改修の工事で、施工業者が通知の施工上の留意事項を把握しているかどうかです。
３点目は、検査の際にヘッド付近の接合部を確認できる時期と方法を、事前打合せで施工業者と決めておくことです。
設備の方式や配管の材料が分からないときは、設置工事の図面や施工業者に問い合わせるところから始めます。
結局、私は何から確かめればよいのでしょうか。
まずは、自分の建物が水道連結型かどうかを確認しましょう。
工事の予定があれば、施工業者へ通知の内容も伝えておきます。
よくある質問
まとめ
水道連結型かどうかの確認から始めます！
