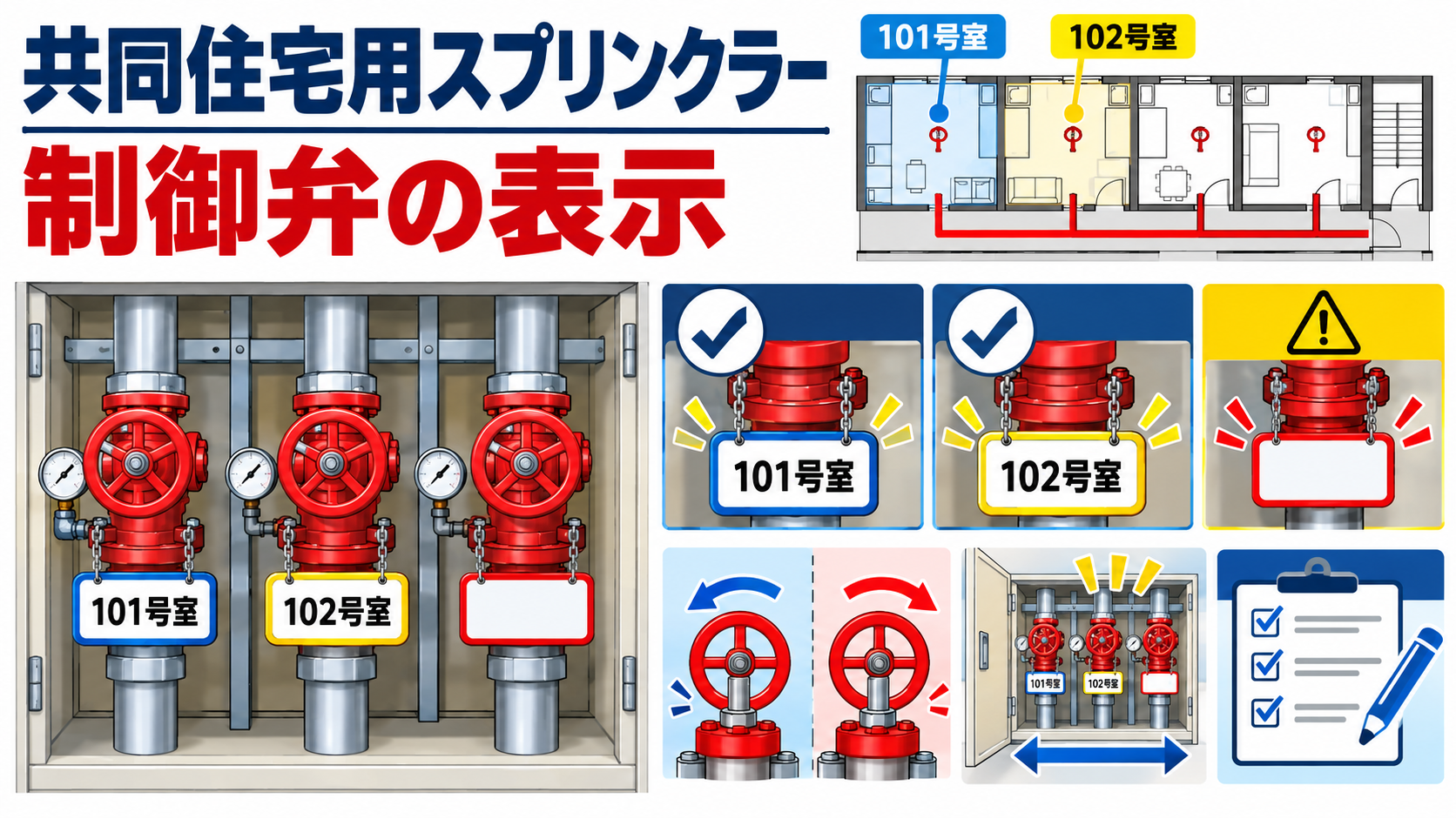

共同住宅用スプリンクラー設備の制御弁は、消火薬剤をどの住戸等へ送るかを切り替える大切な部分です。
点検では、弁が傷んでいないかだけでなく、どの区域を守る弁なのかを示す表示と、制御弁が確実に動くかを別々に確認します。
表示と実際の区域が食い違うと、点検時にも火災時にも判断を誤るおそれがあります。
制御弁の点検は、表示・端子・作動をつなげて確認することが要点です。
制御弁は見た目がきれいなら大丈夫だと思っていました。
表示まで点検するのはなぜですか。
制御弁は住戸等と結び付いて初めて役立ちます。
どの区域を守る弁かを迷わず判別できることが必要です。
端子の緩みも、作動に関係するのですね。
目視だけで終わらせない理由が分かりました。
点検基準は本体の表示と制御弁の機能を分けています。
確認する順序をそろえると見落としを減らせます。
- 制御弁本体は、外形・表示・機能を分けて確認します
- 表示は、住戸等と取扱方法を現地で迷わず確認できる状態にします
- 制御弁は、端子の緩みがなく確実に作動することが点検基準です
- 総合点検では、制御弁が作動し、制御弁の状態が放射されることを確認します
- 住戸等の用途や区画を変えたときは、表示と図面と現地の対応を改めて照合します
▼

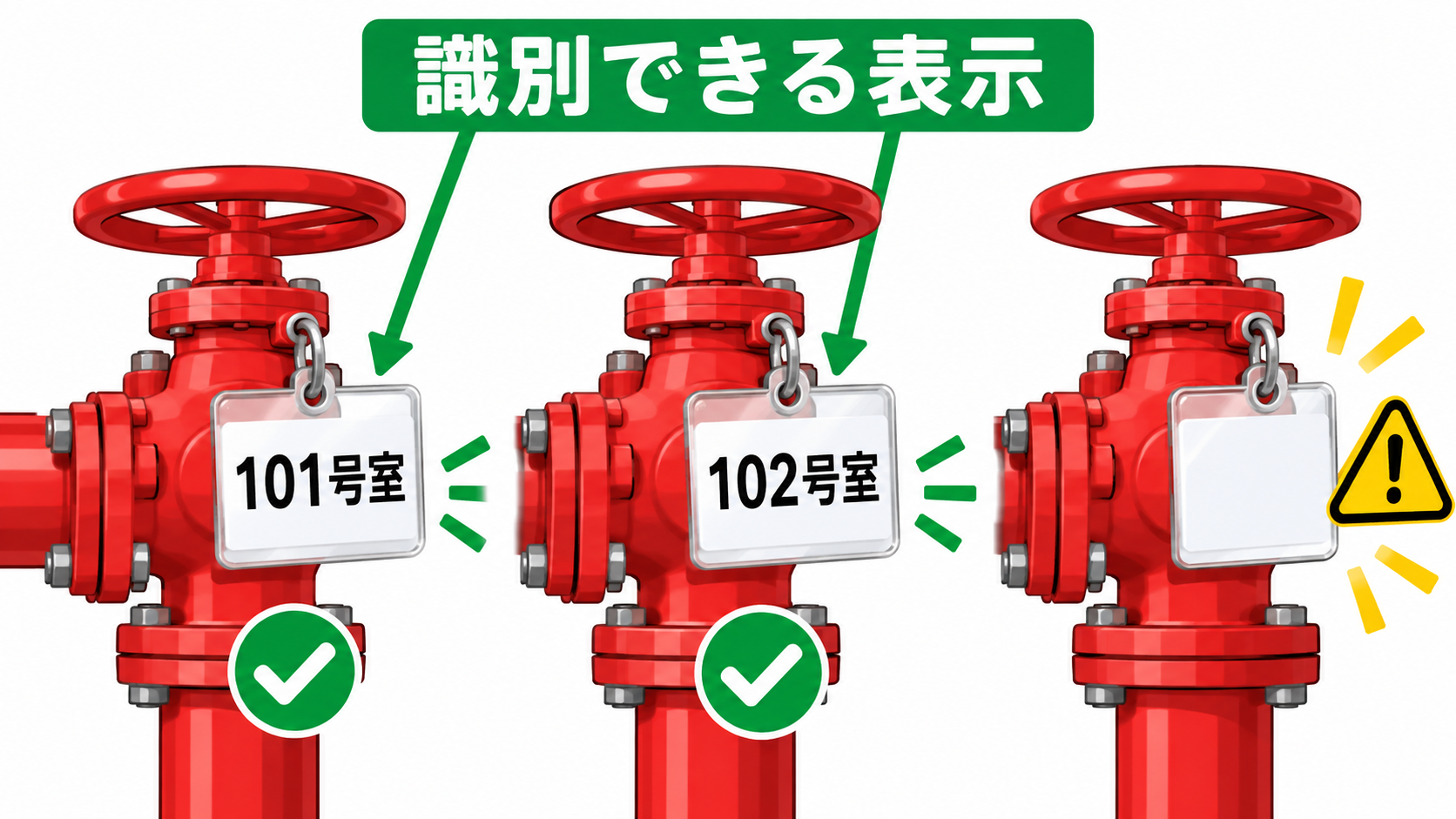

制御弁はなぜ住戸等を識別できる表示が必要か

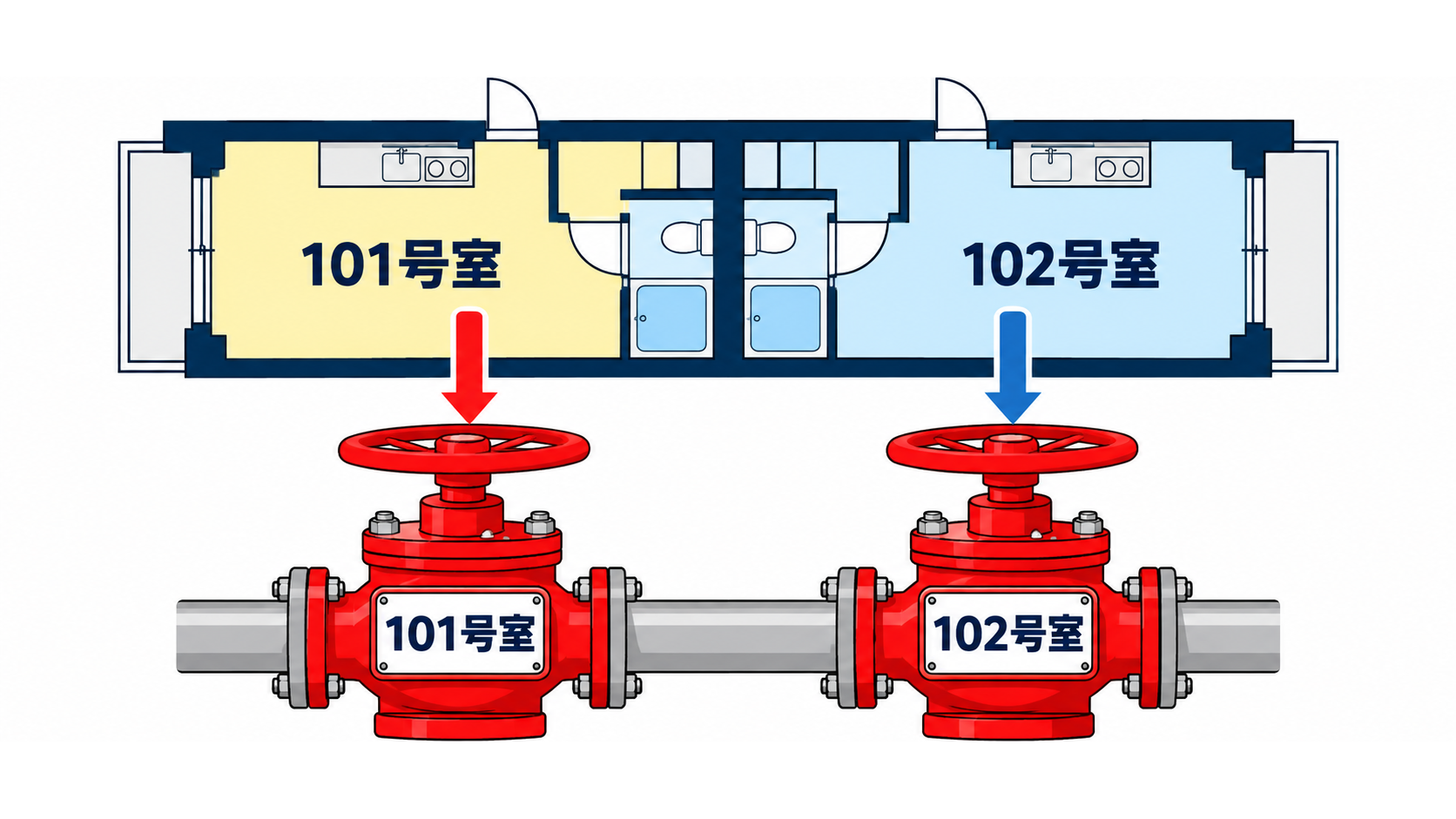

消防庁の共同住宅用スプリンクラー設備の点検要領は、制御弁について共同住宅用スプリンクラー設備の制御弁である旨と、いずれの住戸等のものか識別できる表示を確認するよう示しています。
制御弁は、点検時に対象の住戸等と設備を結び付ける入口です。表示が読めない、又は住戸等との対応が分からない状態では、点検・記録・不具合対応で取り違えるおそれがあります。
制御弁の表示は、弁の名前だけでは足りませんね。
どの住戸等か分かることが大切です。
そのとおりです。
図面・住戸等表示・制御弁の表示を同じ名称で照合します。
制御弁の端子は何を確認するのか
制御弁は、受信装置からの信号などを受けて制御弁を開放する部分です。点検基準では、制御弁の機能について、端子の緩み等がなく、確実に作動することを求めています。
端子部の確認は、単に配線がつながって見えるかではありません。接続の緩みや損傷があれば、信号が届いても制御弁が意図どおりに動かないおそれがあります。点検は、設備を不用意に作動させない安全措置を講じたうえで、資格者が手順に沿って行います。
端子は小さな部分ですが、作動確認の前提なのですね。
点検中に勝手に触るのは危なそうです。
はい。
防火管理者は端子部を改造しないことと、異常を見つけたら点検者へ伝えることが役割です。
制御弁と試験弁の標識はどう確認するのか
別表第30では、制御弁及び試験弁である旨の標識が適正に設けられていることも点検項目です。用途を示す標識と、住戸等を識別する表示は、どちらも確認します。
標識の読みにくさ、脱落、旧名称のままの表示は、日常の巡視で見つけた時点で点検者へ共有してください。設備を自己判断で開閉せず、記録と現地を結び付けて対応します。

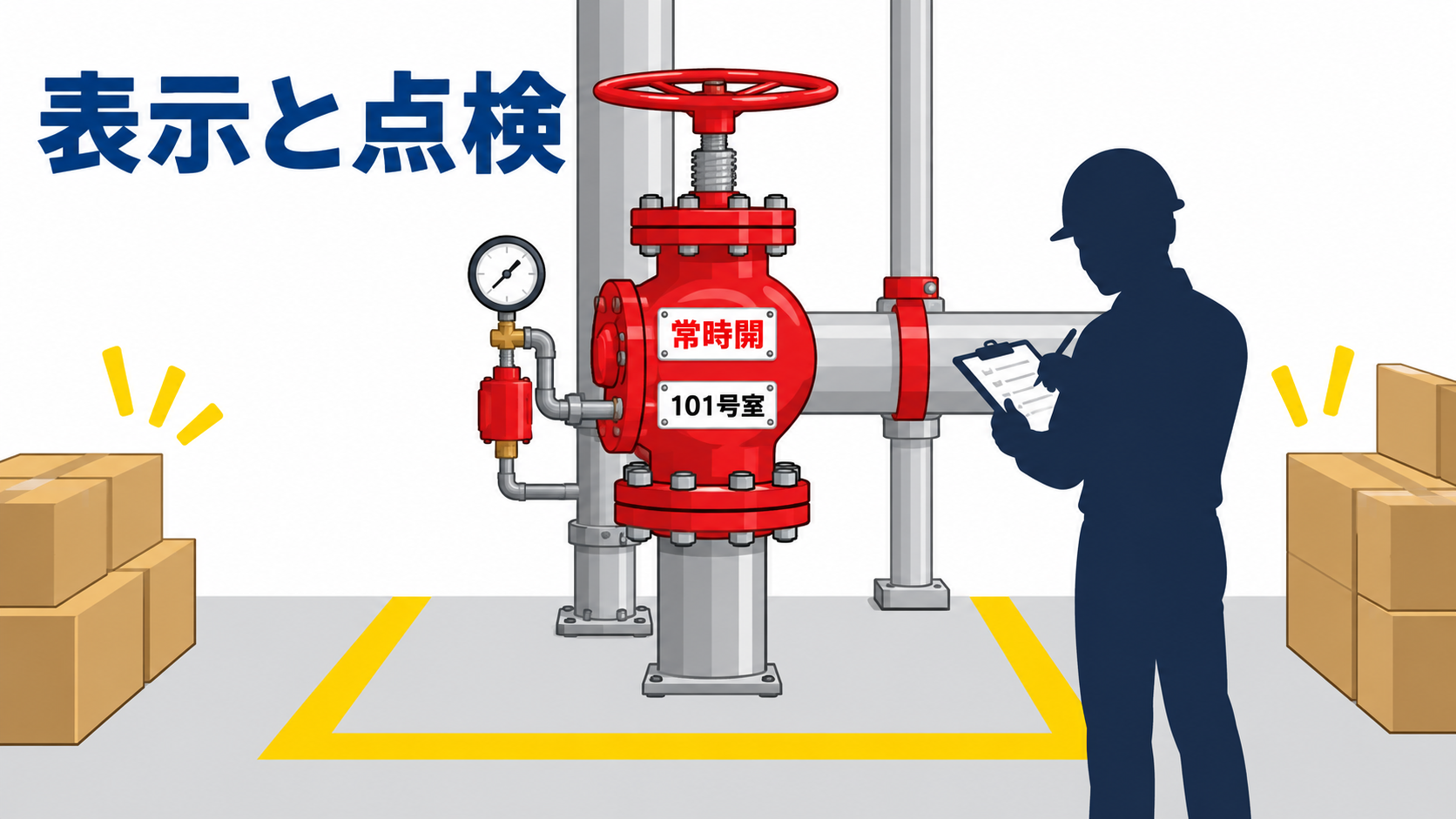

制御弁の状態で、弁の作動まで確かめるのですね。
表示だけ合っていても安心できません。
表示・結線・作動を順につなげて確かめます。
一部だけの確認で完了にしないことが重要です。

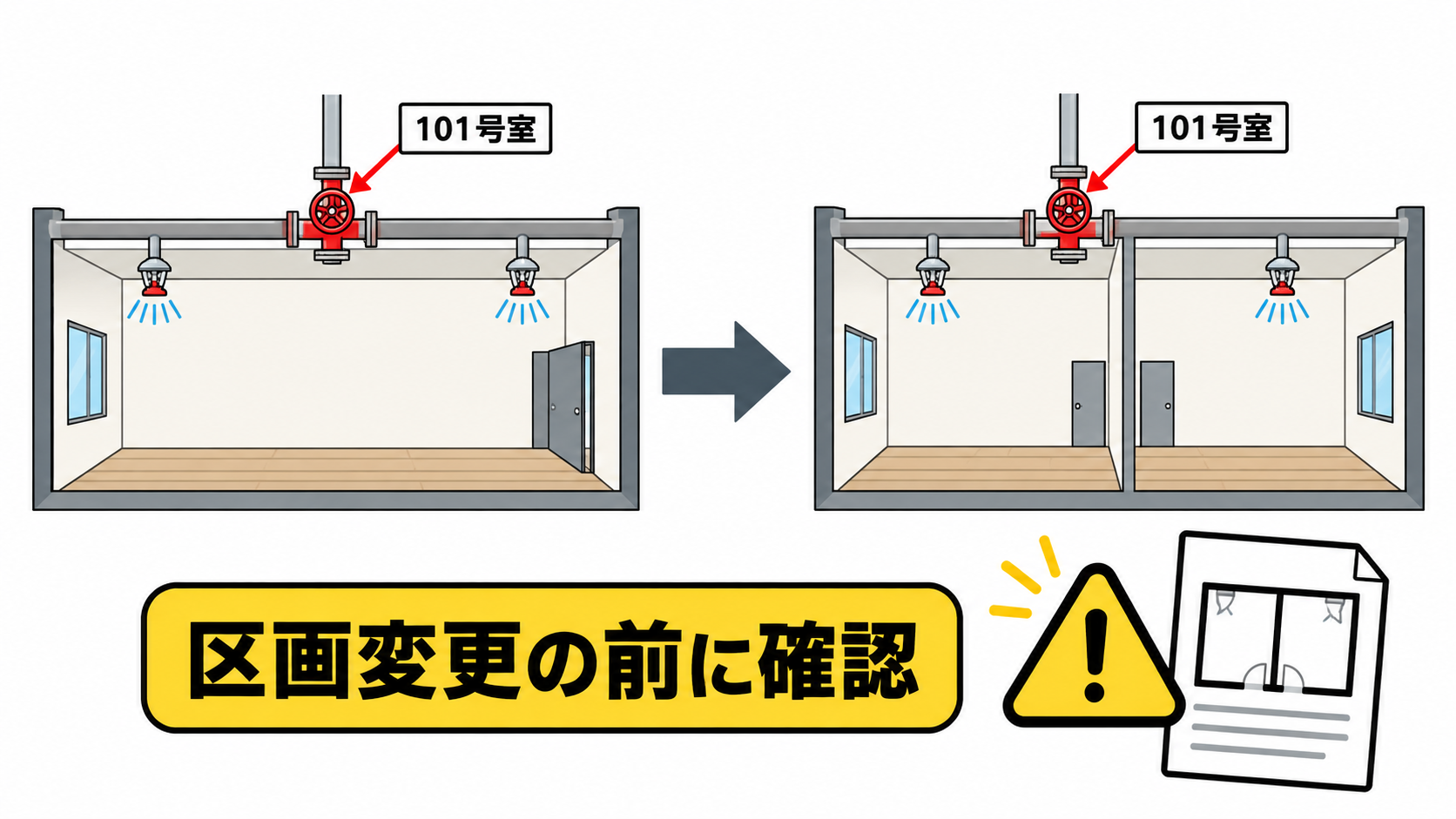

区画変更で表示と住戸等の対応がずれると何が起きるのか
間仕切りの新設、住戸等の用途変更、名称変更をすると、現地の呼び方と表示板の対応がずれることがあります。変更前に点検者へ相談することが、後からの取り違えを防ぐ近道です。
共同住宅用スプリンクラー設備では、制御弁の表示は点検のための目印です。工事図面や管理上の住戸番号が変わる場合は、設備図面・表示・点検記録を一緒に見直します。
収納の配置を変えただけでも、相談した方がよいのですね。
制御弁の表示との関係までは考えていませんでした。
区画や用途の変更は、設備との対応を見直す合図です。
変更前に相談すると手戻りを減らせます。

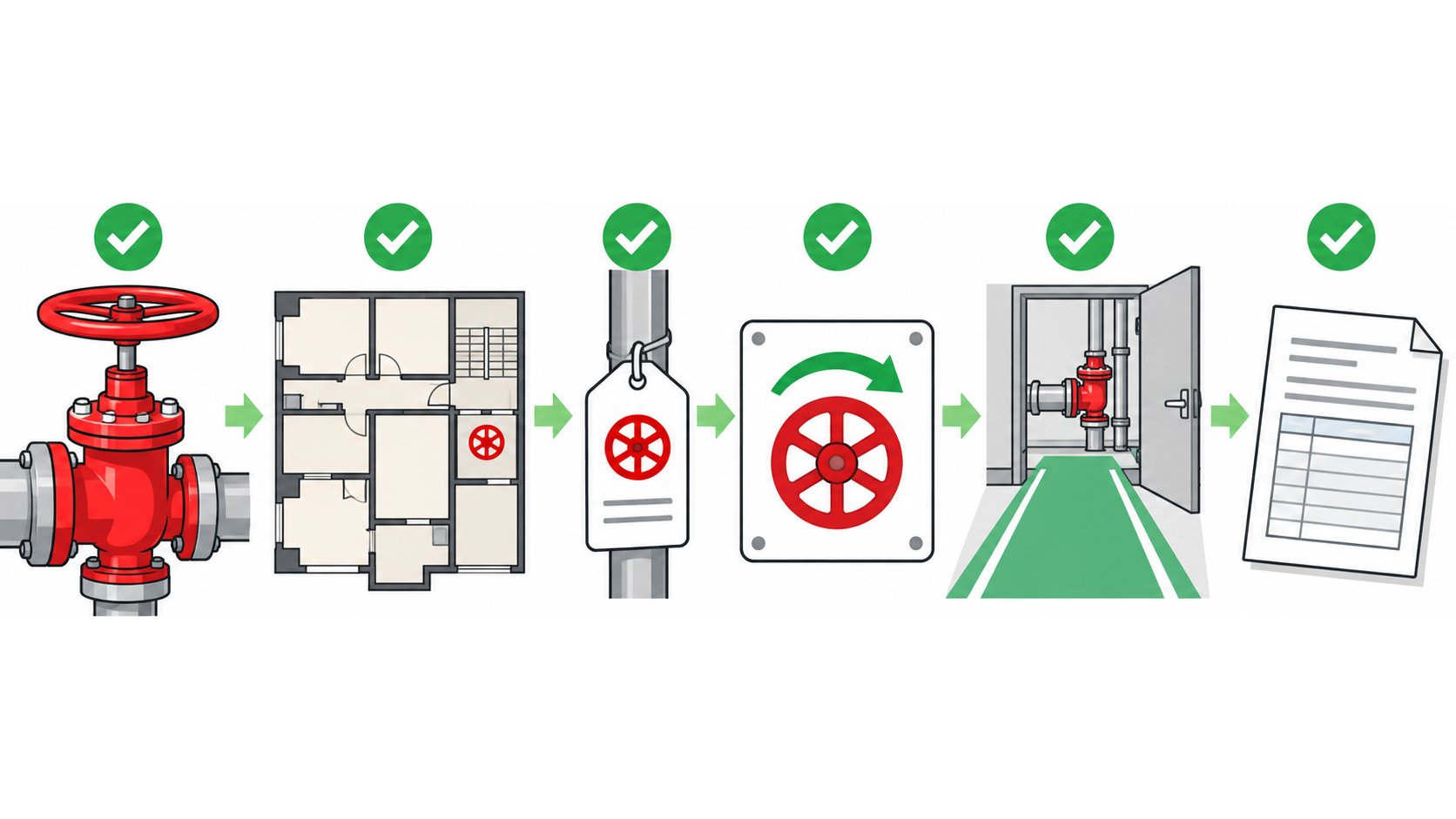

管理者は点検前後に何を確認すればよいのか
管理者は、専門的な分解や開閉試験を行う役割ではありません。点検前に住戸等の変更、表示の見にくさ、制御弁の周辺にある障害物を伝え、点検後に不良箇所と是正の要否を記録で確認します。
確認の要点は、どの住戸等に対応する制御弁か識別できるかです。不明な表示や変更があれば、自己判断で操作せず、点検者または所轄消防署へ相談してください。
点検前に伝えるべきことが整理できました。
区域の使い方が変わったら、早めに共有します。
それが安全な点検につながります。
㈱防災屋でもご相談を承っております。
よくある質問
まとめ
✔ 制御弁の点検は外形だけで終わりません。
✔ 住戸等と対応する表示を確認します。
✔ 制御弁は端子の緩みを含めて確認します。
✔ 総合点検では確実な作動を制御弁の状態で確かめます。
✔ 区画・用途・収納の変更は事前に共有します。
✔ 自己判断での操作や改造は避けます。
✔ 不明点は点検者または所轄消防署へ確認します。
表示・端子・作動を一緒に見直してみます。
次回の点検では図面も準備します。
小さな違和感の共有が設備の信頼性を支えます。
