ホテルの客室や病院の病室の天井には、小さな部屋向けの小区画型ヘッドというスプリンクラーヘッドが付いていることがあります。
国の規則は、このヘッドを付けてよい部屋と、天井の各部分からの距離や受け持つ面積を定めています。
鈴鹿市消防本部の審査基準は、そこに「ヘッドどうしを３ｍ以下に近づけない」「壁際まで物を置かない」という指導を重ねています。
鈴鹿市の決まりを国の規格と規則から順にたどり、埼玉県央広域・四日市市・津市・大阪市・堺市と比べます。
鈴鹿市でビジネスホテルの客室を改装する予定で、天井のスプリンクラーを動かす話が出ています。
ヘッドの位置は、空いている所に付け直せばよいのでしょうか。
客室のヘッドが小区画型なら、置き方に細かい決まりがあります。
同じ部屋に２つ付けるときの間隔もその１つです。
その決まりは、国の法令に全部書いてあるのですか。
間隔の３ｍは国の規則ではなく、消防本部の審査基準に書かれています。
国の規格と規則から順にたどっていきます。

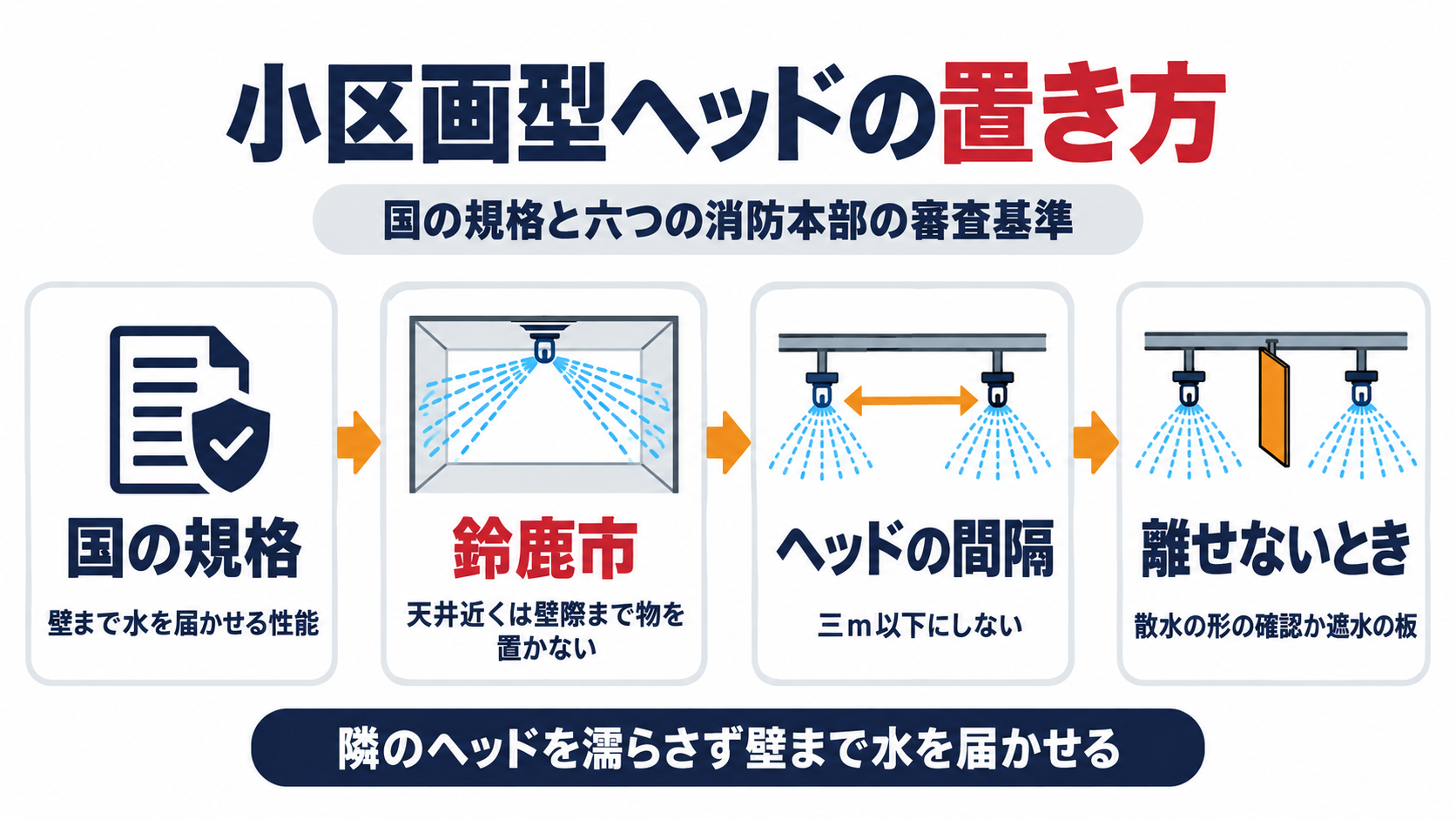

- 小区画型ヘッドは、(５)項・(６)項の宿泊室等に付けられるヘッドで、国の規則は天井の各部分から2.6ｍ以下・１つで13㎡以下と定めている
- 国の規格は小区画型ヘッドに、壁を床から天井面下0.5ｍまで有効に濡らす性能を求めている
- 鈴鹿市はそのため、デフレクターから下方0.45ｍ以内は壁面まで何も置かないよう指導している（▲）
- 鈴鹿市は小区画型ヘッドどうしの間隔を３ｍ以下にしないよう指導し、離せないときは散水パターンの確認か遮水の垂れ壁・専用板を求めている（▲）
- ３ｍは埼玉県央広域・四日市市・津市・大阪市・堺市にもあるが、大阪市・堺市・津市は「同じ宿泊室等に２つ以上付けるとき」と書いている
▼

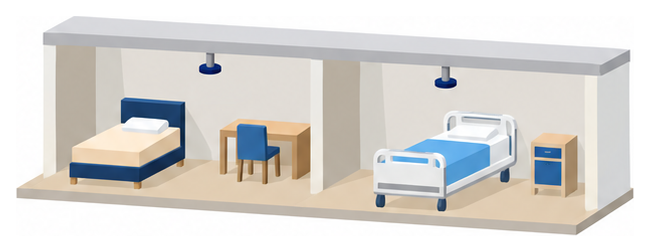

小区画型ヘッドはどんな建物のどの部屋に付けるのか
付けてよい建物と部屋は、国の規則が決めています。
（第１項）前条に定めるもののほか、令第12条第２項第２号イの表の上欄に掲げる防火対象物又はその部分のうち、令別表第一（５）項若しくは（６）項に掲げる防火対象物又は同表（16）項に掲げる防火対象物の同表（５）項若しくは（６）項に掲げる防火対象物の用途に供される部分には、閉鎖型スプリンクラーヘッドのうち小区画型ヘッド（略）又は側壁型ヘッド（略）を設けることができる。
（第２項）前項に規定する小区画型ヘッドは、前条第４項第１号（イただし書及びトを除く。）の規定の例によるほか、次に定めるところにより、設けなければならない。
一 スプリンクラーヘッドは、（略）宿泊室、病室その他これらに類する部分（次項において「宿泊室等」という。）に設けること。
二 スプリンクラーヘッドは、天井の室内に面する部分に設けること。
三 スプリンクラーヘッドは、天井の各部分から一のスプリンクラーヘッドまでの水平距離が二・六メートル以下で、かつ、一のスプリンクラーヘッドにより防護される部分の面積が十三平方メートル以下となるように設けること。
ア 省令第13条の３第２項第１号に規定する「宿泊室等」とは、宿泊室、病室、談話室、娯楽室、居間、寝室、教養室、休憩室、面会室、休養室等をいう。
規則第13条の３は、(５)項（旅館・ホテル・共同住宅など）と(６)項（病院・福祉施設など）の用途の部分に限って、閉鎖型ヘッドの中の小区画型ヘッドを使えるとしています。
そのうえで、付ける場所を「宿泊室、病室その他これらに類する部分」に絞り、天井の各部分から2.6ｍ以下、１つのヘッドが受け持つ面積を13㎡以下としています。
「これらに類する部分」の中身は規則に書かれていないので、鈴鹿市は談話室・娯楽室・面会室などを例として並べています（このアには▲が付いていません）。
同じ例示は埼玉県央広域・津市・大阪市・堺市の基準にもあり、ほぼ同じ言葉が並んでいます。
改装する部屋が客室や病室でなく、廊下やロビーであれば小区画型ヘッドの対象外になるので、まず図面で部屋の使い方を確かめます。
客室の隣にある談話室も、同じ小区画型ヘッドの扱いになるのですね。
鈴鹿市の例示では、談話室も宿泊室等に入っています。
次は、このヘッドの周りをどこまで空けるかです。

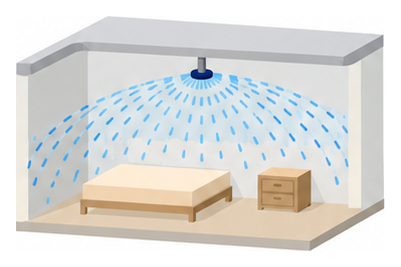

鈴鹿市ではヘッドの周りをどこまで空けておくのか
鈴鹿市の決まりは、このヘッドの性能から逆算されています。
小区画型ヘッドは、別図五に示す壁面散水分布試験装置を使用して測定した場合において、各壁面の採水量が毎分二・五リットル以上であること。この場合において、放水した水は、床面から天井面下〇・五メートルまでの壁面を有効に濡らすものであること。
イ 省令第12条第４項第１号ホの規定によるとされている同号ホに規定する「スプリンクラーヘッドのデフレクターから下方0.45ｍ以内で、かつ、水平方向0.3ｍ以内には、何も設けられ、又は置かれていてはならないこと。」とは、第３-14図の例による。すなわち、小区画型ヘッドは、天井面下0.5ｍまでの範囲を有効に濡らす必要があるため、当該ヘッドのデフレクターから下方0.45ｍ以内で、かつ、水平方向の壁面までの範囲に散水障害があってはならない。▲
つながりは、次の順にたどれます。
- 国の規格（閉鎖型スプリンクラーヘッドの技術上の規格を定める省令）第２条第１号の２は、小区画型ヘッドを、第14条で決めた範囲と壁面に水を分散するヘッドと定義しています
- 同じ規格の第14条第１項第２号ロは、放水した水が床面から天井面下0.5ｍまでの壁面を有効に濡らすことを求めています
- 国の規則第13条の３第２項は、小区画型ヘッドにも第13条の２第４項第１号ホ（デフレクターから下方0.45ｍ以内・水平方向0.3ｍ以内には何も置かない）の例によるとしています
- 鈴鹿市はこのホの読み方として、水平方向の0.3ｍを壁面までに広げ、天井から下がった帯を壁際まで空けるよう求めています（第３-14図・▲）
なお、鈴鹿市の原文は根拠を「省令第12条第４項第１号ホ」と書いていますが、現行の規則で0.45ｍ・0.3ｍを定めているのは第13条の２第４項第１号ホです（e-Govで確認）。
埼玉県央広域も第３ ８⑸イで同じ内容を▲付きで書き、堺市も同じ帯を壁面まで空けるとしていますが、四日市市・津市・大阪市の基準には見当たりません。
改装で天井近くに吊り戸棚やカーテンボックスを付けるなら、ヘッドから壁までの帯にかからないかを断面図で確かめます。
壁際の高い所に収納を付けると、それだけで水の通り道をふさぐことがあるのですね。
鈴鹿市の基準では、その帯を壁面まで空けるよう求めています。
続いて、ヘッドどうしの間隔を見ます。

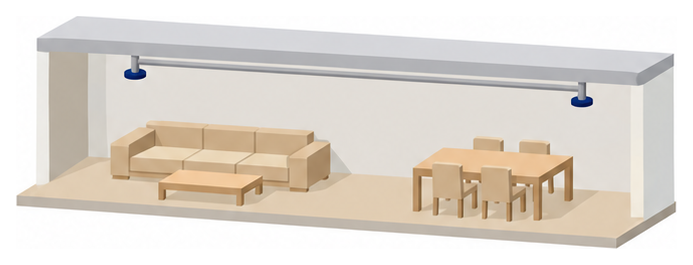

小区画型ヘッドどうしはなぜ３ｍを超えて離すのか
鈴鹿市は、そのときの間隔を決めています。
ウ 小区画型ヘッド相互の設置間隔は、３ｍ以下とならないように設置する。▲
なお、３ｍを超えて設置できない場合は、次の(ｱ)又は(ｲ)の措置を講じること。（略）
「３ｍ以下とならないように」と書かれているので、ヘッドどうしは３ｍを超えて離すのが原則です。
国の規則第13条の３には間隔の定めがなく、この３ｍは鈴鹿市の行政指導を示す▲付きの項目です（原本の画像で確認）。
鈴鹿市の基準は理由を書いていませんが、堺市の基準は「隣接するヘッドからの放水による感知機能の低下を防ぐため」と目的を書いています。
大阪市の基準も「隣接するヘッドの感熱部を濡らすおそれ」という言葉で、先に開いたヘッドの水が隣のヘッドにかかることを問題にしています。
改装でヘッドを付け直すときは、図面上のヘッド間の寸法を拾い、３ｍちょうど以下になっている所がないかを先に確かめます。
つまり近づけすぎると、隣のヘッドを濡らしてしまうということですね。
堺市の基準は、まさに感知機能の低下を防ぐためと書いています。
では、部屋が狭くて３ｍを取れないときを見ます。
３ｍを超えて離せない部屋ではどうすればよいのか
鈴鹿市は、そのときの代わりの方法を２つ示しています。
なお、３ｍを超えて設置できない場合は、次の(ｱ)又は(ｲ)の措置を講じること。
(ｱ) 個々の小区画型ヘッドの放水圧力、散水パターン等を確認のうえ隣接する小区画型ヘッドが濡れない距離を確保する。

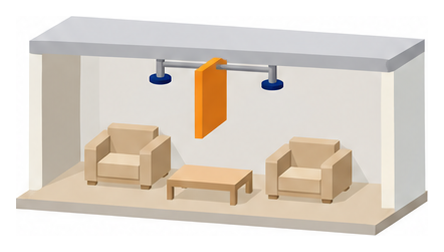

(ｲ) 相互の小区画型ヘッド間に遮水のための垂れ壁、専用板等を設けるなど隣接する小区画型ヘッドが濡れないための措置を講じる。
(ｱ)は、使うヘッドの散水パターンや放水圧力をメーカーの資料で確かめ、隣のヘッドに水がかからない距離にする方法です。
(ｲ)は、２つのヘッドの間に垂れ壁や専用の板を下げて、水を物理的に遮る方法です。
どちらも、３ｍという数字そのものより「隣接するヘッドが濡れないか」を見ている点で共通しています。
大阪市は、散水形状から判断する方法・被水防止措置を講じたヘッドを使う方法・遮水のたれ壁を設ける方法の３通りを並べ、津市は「被水防止板を設置する等」と書いています。
離せない部屋があるなら、ヘッドの仕様書と散水パターンの資料を先に取り寄せ、(ｱ)と(ｲ)のどちらで説明するかを決めてから消防本部と協議します。
板を下げるなら、さっきの壁際まで空ける帯とぶつかりませんか。
板の位置と大きさの扱いは基準に書かれていないので、消防本部との協議で決めます。
最後に、６つの消防本部の書き方を並べます。
鈴鹿市とほかの消防本部では書き方がどう違うのか
大阪市の書き方を例に見ます。
小区画型ヘッドを同一の宿泊室等に２以上設置する場合は、ヘッド相互の設置間隔が３メートル以下とならないように設けること。ただし、当該ヘッドの放水圧力における散水形状から判断し、隣接するヘッドの感熱部を濡らすおそれがないと認められる場合、被水防止措置を講じたヘッドを用いる場合又は遮水のためのたれ壁などを設けた場合は、この限りでない。◆
| 消防本部 | ３ｍの対象の書き方 | 離せないとき | 壁面まで空ける帯 | 宿泊室等の例示 | 記号 |
|---|---|---|---|---|---|
| 鈴鹿市 | 小区画型ヘッド相互 | 散水パターン確認か垂れ壁・専用板 | あり（第３-14図） | あり | 間隔・帯とも▲（行政指導） |
| 埼玉県央広域 | 小区画型ヘッド相互 | 散水パターン確認か垂れ壁・専用板 | あり（第３-14図） | あり | 間隔・帯とも▲ |
| 四日市市 | 小区画型ヘッド相互 | 散水パターン確認か垂れ壁・専用板 | 記載なし | 記載なし | 全文に下線（行政指導） |
| 津市 | 一の宿泊室等に二以上 | 被水防止板を設置する等 | 記載なし | あり | 記号なし |
| 大阪市 | 同一の宿泊室等に２以上 | 散水形状の判断・被水防止措置のヘッド・たれ壁 | 記載なし | あり | ◆（市の行政指導） |
| 堺市 | 同一の宿泊室等に２以上 | 散水パターン確認か垂れ壁・専用板 | あり（第４－13図） | あり | 項目全体が◆④・離せないときの部分は★ |
大阪市・堺市・津市は「同一の宿泊室等に２以上」と書き、同じ部屋の中のヘッドどうしの話だとはっきりさせています。
鈴鹿市・埼玉県央広域・四日市市は「小区画型ヘッド相互」とだけ書いていて、壁を挟んだ隣の部屋のヘッドをどう扱うかは基準から読み取れません。
記号の意味も本部ごとに違い、堺市の◆は国の通知等を参考にした指導、★は堺市独自の指導で、大阪市の◆は市の行政指導です（四日市市の下線と各記号は原本の画像で確認）。
東大阪市は今回取得した基準にスプリンクラー設備の章がなく、行田市・羽生市は審査基準を公開していないため、表から外しました。
壁を挟む位置関係で３ｍを切りそうなときは、鈴鹿市・埼玉県央広域・四日市市の管内では特に、図面を持って管轄の消防本部に扱いを確かめます。
同じ３ｍでも、どこまでの範囲の話かは消防本部で書き方が違うのですね。
はい、迷う配置は図面で先に相談しておくと手戻りがありません。
改装の前に、ヘッド間の寸法と天井近くの収納を一緒に確かめておきます。
よくある質問
まとめ
改装の図面で、ヘッド間の寸法と天井近くの収納を確かめてみます！
ヘッドの散水パターンの資料も一緒にそろえておくと、協議が早く進みます。
