誘導灯はなぜ点検で周りの衝立やロッカーまで確かめるのか｜機種の組み合わせと設置個数の不足も点検要領で解説

誘導灯や誘導標識は、ただ点灯していれば合格というわけではありません。
点検要領では、避難口誘導灯や通路誘導灯の「機種の組み合わせ」まで判定の対象になっています。
さらに、誘導灯の周りに置かれた衝立やロッカーが視認障害になっていないか、パネルの色が変わっていないかも見ます。
この記事では、誘導灯及び誘導標識の点検基準を、機種の組み合わせから信号装置等の確認方法まで整理します。

誘導灯の点検って、点灯するかどうかを見るだけですよね。

いいえ、機種の組み合わせや周りの障害物まで点検要領で定められています。
まずは誘導灯そのものの判定から見ていきましょう。

衝立やロッカーが点検の対象になるのは意外です。

はい、視認障害という項目で明確に点検します。
順番に見ていきましょう。

この記事の結論

避難口誘導灯・通路誘導灯は、用途や設置場所に適正な機種か、機種の組み合わせと距離が適正か、誘導方向に誤りがないかまで点検します。
誘導灯の周囲に間仕切り・衝立・ロッカー等があって視認障害になっていないか、まぎらわしい灯火・広告物・掲示物がないかも判定項目です。
表面の緑色が青色に、白色が茶色等に変色している場合は速やかにパネルを交換します。
誘導標識は外形・視認障害等に加え、高輝度蓄光式に限り表示面の輝度と設置場所の照度も点検します。
信号装置等（消灯・点滅・誘導音・減光機能の移報装置）は、手動及び自動火災報知設備の感知器の作動等により機能を確認します。

▼

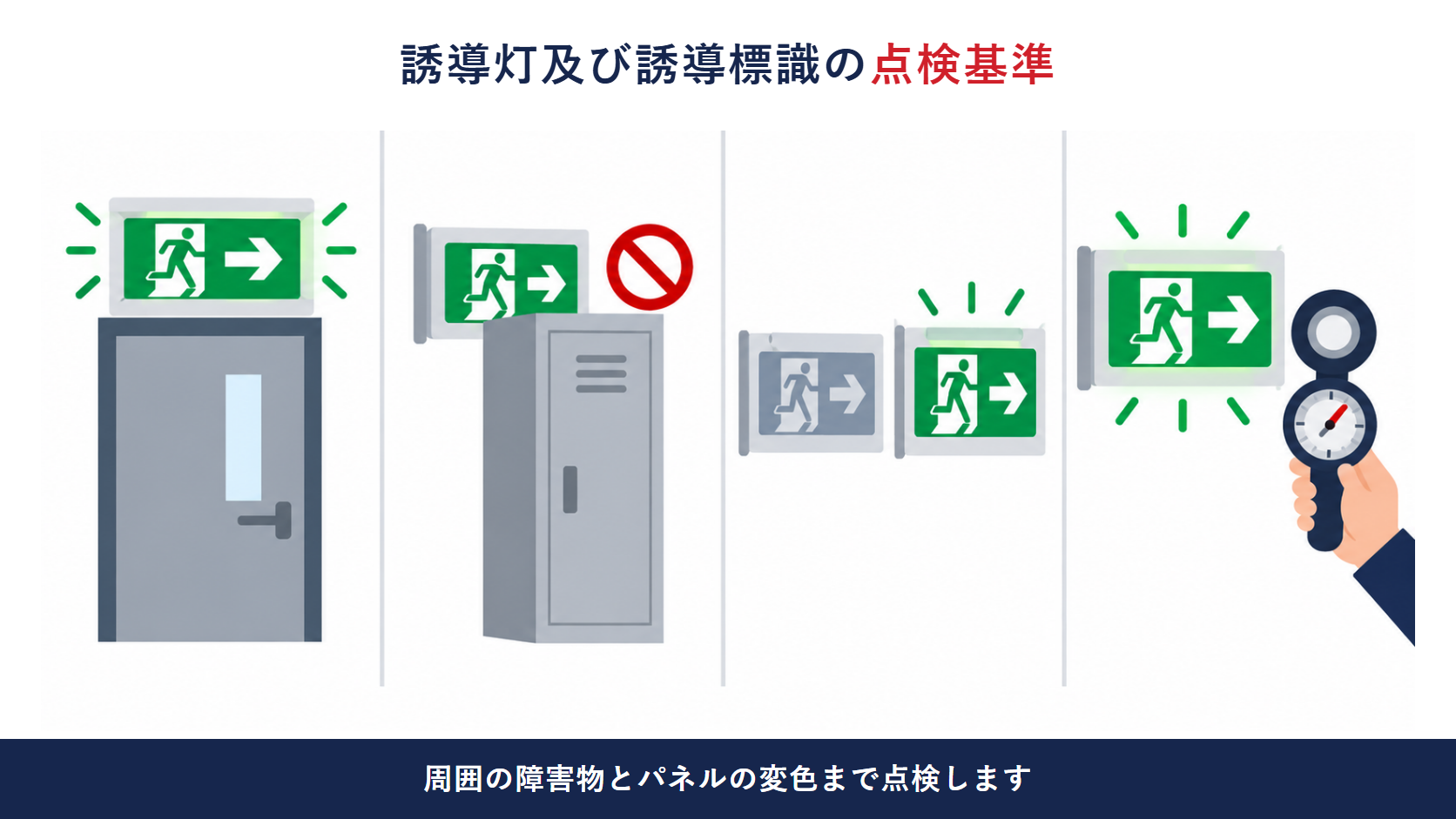

誘導灯及び誘導標識の点検基準を機種の組み合わせ視認障害パネルの変色誘導標識の照度の４つの観点で示した図解

避難口誘導灯や通路誘導灯はなぜ機種の組み合わせまで点検するのか

扉の上に設置された避難口誘導灯と廊下の天井に設置された通路誘導灯が矢印の向きを示している様子を示したイラスト

誘導灯は、ただ設置されていればよいわけではありません。
機種どうしの組み合わせや、誘導灯から誘導灯までの距離まで判定の対象です。

消防用設備等の点検要領　第16　誘導灯及び誘導標識　ア　避難口誘導灯　(ｱ)防火対象物の用途、設置場所により適正な機種の誘導灯が設置されていること。(ｲ)機種等の組み合わせが適正になっていること。(ｳ)機種等により適正な距離が保たれていること。(ｴ)方向を示す誘導灯にあっては、誘導方向に誤りがないこと。イ　通路誘導灯　避難口誘導灯と同様の４項目。ウ　客席通路誘導灯　機種等により適正な距離が保たれていること。

避難口誘導灯と通路誘導灯は、機種の組み合わせと距離、誘導方向の４点まで判定します。
客席通路誘導灯は劇場等の客席に設けるもので、判定は適正な距離が保たれているかだけです。
方向を示す矢印付きの誘導灯は、誘導方向に誤りがないかまで目視で確認します。
改装や設備の入れ替えで機種がちぐはぐになっていないかを、点検のたびに確かめる項目です。

矢印の向きまで点検のたびに確認するんですね。

はい、誘導方向の誤りは避難の混乱に直結します。
次は周りの障害物について見ましょう。

誘導灯の周りに衝立やロッカーがあるとなぜ不良になるのか

壁面の誘導灯の手前にロッカーと衝立が置かれ表示面の一部が隠れている様子を示したイラスト

誘導灯そのものが無事でも、周りに物が置かれていれば意味がありません。
点検要領は「視認障害等」という項目で、周囲の状況まで確認します。

消防用設備等の点検要領　第16　誘導灯及び誘導標識　視認障害等　ア　所定の位置に設置されていること。イ　誘導灯の周囲に間仕切り、衝立、ロッカー等があって、視認障害となっていないこと。ウ　誘導灯の周囲にこれとまぎらわしいもの又はこれをさえぎる灯火、広告物、掲示物等がないこと。エ　防火対象物の改装等により、設置位置が不適正になり、設置個数に不足を生じていないこと。

誘導灯の周囲に間仕切りや衝立、ロッカー等があって視認障害になっていないかを確認します。
誘導灯と紛らわしい灯火・広告物・掲示物で表示がさえぎられていないかも判定項目です。
テナントの改装や模様替えで間取りが変わり、設置個数が足りなくなっていないかまで点検で確かめます。
設置したときは問題がなくても、使われ方が変わると視認障害は後から生まれます。

改装のあとに誘導灯が足りなくなることもあるんですね。

はい、設置個数の不足も点検のたびに見ます。
次はパネルそのものの変化を見てみましょう。

誘導灯の色が緑から青に変わったらなぜ交換のサインなのか

色あせて青みがかった誘導灯のパネルの隣に鮮やかな緑色の新しいパネルが並んでいる様子を示したイラスト

誘導灯のパネルは、使っているうちに少しずつ色が変わります。
点検要領には、この変色を交換の目安にする具体的な記載があります。

消防用設備等の点検要領　第16　誘導灯及び誘導標識　外形　ア　変形、損傷、変色、脱落、著しい汚損等がないこと。イ　取付状態が適正であること。※表面の緑色が青色に、白色が茶色等に変色している場合は速やかにパネルを交換する。

表面の緑色が青色に、白色が茶色等に変色している場合は、速やかにパネルを交換する目安です。
変形・損傷・脱落・著しい汚損等がないかに加え、取付状態が適正かも外形点検の対象です。
色の変化は紫外線や経年劣化による樹脂パネルの退色が主な原因とされています。
点灯していても、パネルの色が変わっていれば交換のサインとして見逃さないようにします。

点灯していれば大丈夫だと思っていました。

いいえ、色の変化も交換のサインとして見ます。
次は誘導標識について見てみましょう。

誘導標識はなぜ採光や照度まで点検するのか

壁に設置された蓄光式の誘導標識に照明の光があたり照度計で明るさを測定している様子を示したイラスト

誘導標識は電源を持たないものが多く、周りの明るさに点検結果が左右されます。
だからこそ、採光や照度まで点検要領に書き込まれています。

消防用設備等の点検要領　第16　誘導灯及び誘導標識　誘導標識　外形　変形、損傷、著しい汚損、脱落、はく離等がなく、識別が容易にできること。視認障害等　避難口誘導灯等と同様の４項目。採光又は照明　識別に十分な採光又は照明があること。表示面の輝度（高輝度蓄光式誘導標識に限る。）劣化による輝度の減衰がないこと。設置場所の照度（高輝度蓄光式誘導標識に限る。）設置場所において十分な照度を確保していること。

誘導標識は、識別に十分な採光又は照明があるかをまず確認します。
蓄光式の中でも高輝度蓄光式誘導標識に限り、輝度計で劣化による輝度の減衰、照度計で設置場所の照度まで測ります。
蓄光式は自ら発光するのではなく、周囲の光を蓄えて光るしくみのため、明るさの確保そのものが点検対象になります。
誘導灯のように電源や配線を持たない分、置かれている環境ごと点検する発想です。

誘導標識は電源が無いから、周りの明るさが頼りなんですね。

はい、高輝度蓄光式は輝度と照度の両方を測ります。
最後に信号装置等の点検を見ましょう。

誘導灯の信号装置等はどうやって点検するのか

天井の誘導灯に接続された信号装置と自動火災報知設備の受信機が連動して点滅と音声を発している様子を示したイラスト

誘導灯には、消灯や点滅、音声誘導を切り替えるための装置が付くものがあります。
この信号装置等は、単体では確認できず、感知器を実際に作動させて点検します。

消防用設備等の点検要領　第16　誘導灯及び誘導標識　信号装置等（消灯機能、点滅機能、誘導音機能、減光機能等を作動させるための移報装置をいう。）　機能　手動及び自動火災報知設備の感知器の作動等により確認する。ア　正常に点滅すること。イ　正常な音声等が鳴動すること。ウ　正常に点灯すること。（消灯型又は減光型に限る。）

信号装置等の機能は、手動及び自動火災報知設備の感知器の作動等により確認します。
移報装置と呼ばれるこの装置は、消灯・点滅・誘導音・減光という機能ごとに作動のしかたが違います。
点滅形は正常に点滅するか、誘導音装置付きは正常な音声等が鳴動するかを見ます。
消灯型・減光型は、感知器の作動を受けて正常に点灯することまで確認する項目です。

感知器を作動させないと信号装置等は確認できないんですね。

はい、自動火災報知設備との連動で確認します。
最後に整理しましょう。
