BCPで地震後に火災受信機の警戒区域図が外れていたら再開してよいのか｜火災場所の特定と暫定掲示の手順を解説

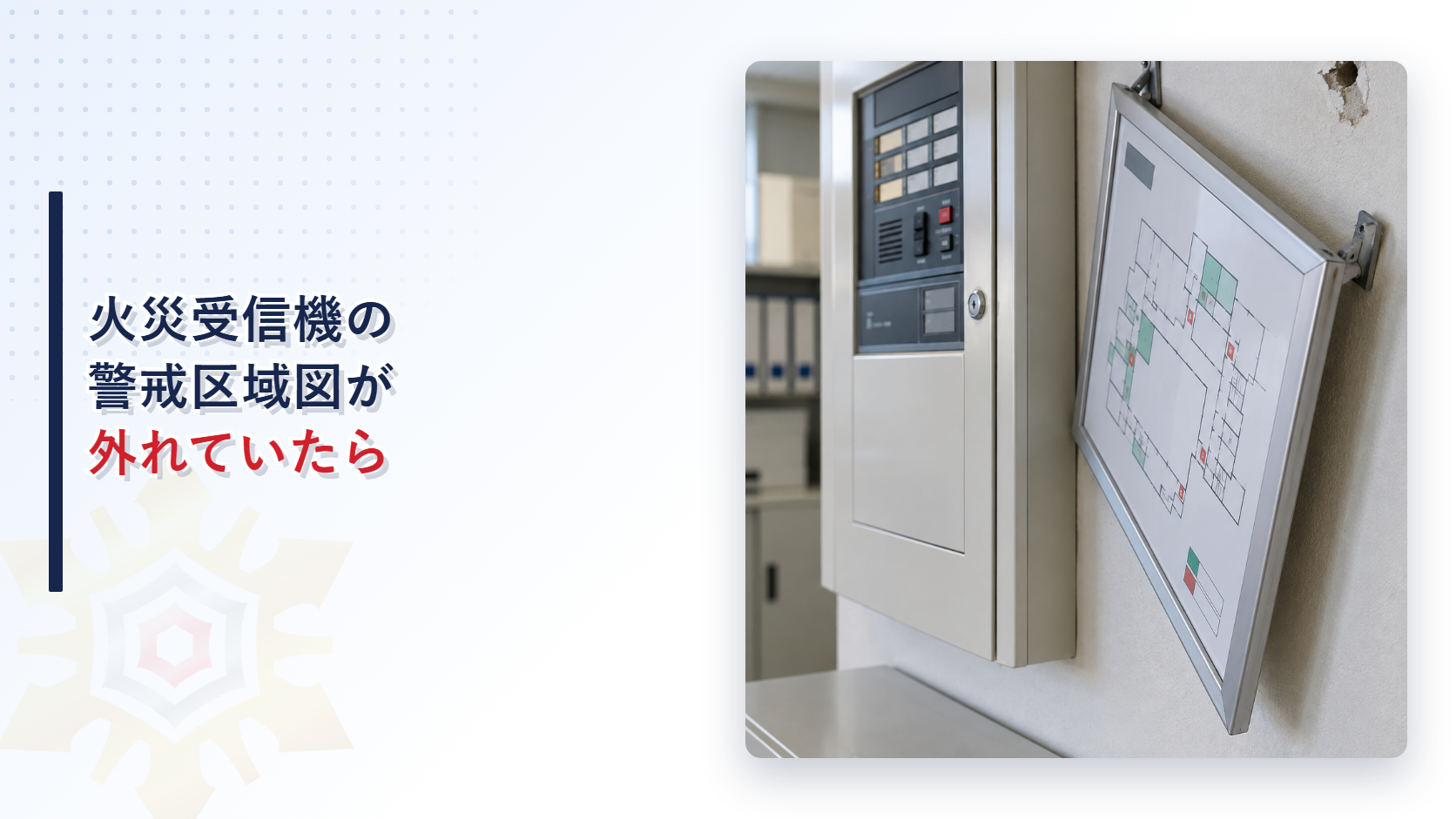

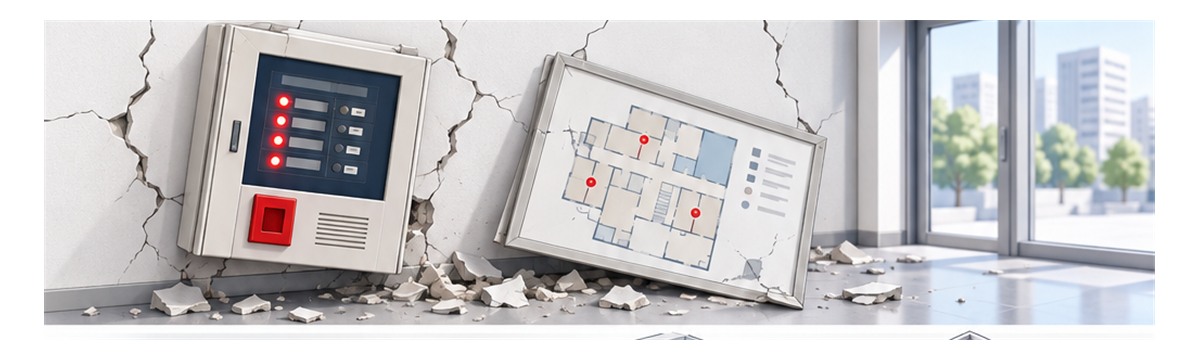

地震後に防災センターへ戻ると、火災受信機の横にあった警戒区域図が壁から外れ、床へ落ちている。
受信機は動いていますが、このまま施設を再開してよいのでしょうか。
警戒区域図は、受信機の表示と実際の場所を結び、初動を迷わせないための大切な資料です。
結論からいえば、火災区域を確実に特定できる図を受信機の近くへ戻し、表示との一致を確認してから再開を判断します。

▼

地震後に火災受信機の警戒区域図が外れていたら再開してよいのか

受信機が動いていても、警戒区域図が使えない状態のまま再開しません。
火災表示が出たとき、番号から現場へ直ちに向かえなければ、確認、通報、初期消火、避難誘導が遅れます。

文化庁の重要文化財向け防災施設整備指針では、受信機の表示を見て火災発生区域を容易に特定できること、警戒区域図を受信機近傍の見やすい位置に備えることが示されています。
対象を限定した指針ですが、図を表示と場所を結ぶ初動資料として扱う考え方は、一般施設の防災実務でも参考になります。

まず、実際に火災や異常表示が出ていないかを確認します。
表示があれば図の復旧より火災確認と１１９番通報を優先してください。

火災表示がなくても、落下した図が最新版とは限りません。
拾って元の場所へ戻す前に図面番号と改訂日を確認します。

受信機、警戒区域図、建物の現況が一致しない場合は、専門業者と所轄消防署へ相談します。
番号が読めるだけで再開可とは判断しません。

どの受信機と表示と区画を照合するのか

対象は落ちた紙一枚だけではありません。

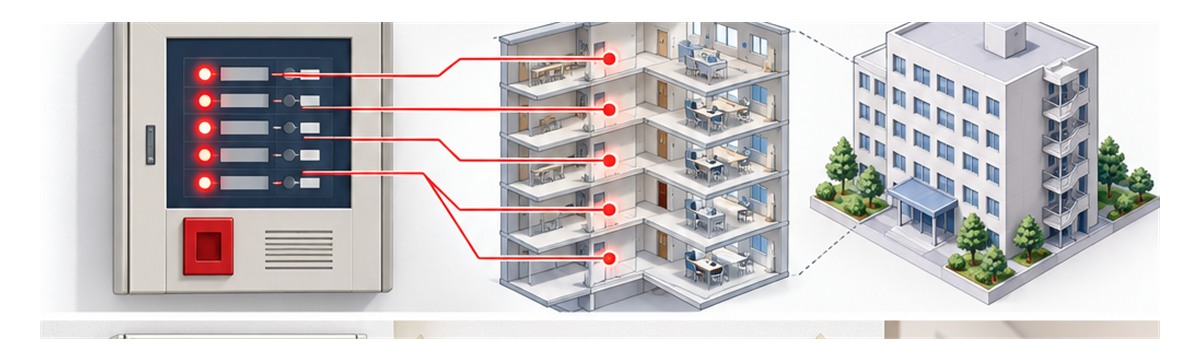

受信機の番号、地区表示、警戒区域、階、室名、避難経路を一続きで照合します。

• 受信機の名称と設備番号
• 地区表示灯や液晶表示の番号
• 警戒区域の階と区画
• 増築、用途変更、間仕切り変更の有無
• 常時閉鎖された扉と通行できる経路
• 複数棟、別館、テナントの区別
• 夜間担当者が読める位置と照明

現場の壁や室名が変わっている場合、古い図を貼り直しても役に立ちません。

消防庁の点検要領では、感知器を作動させた際に警戒区域の表示が適正であることを確認します。
受信機表示と現場の対応関係は専門点検で確認します。

複数棟や似た平面がある施設では、別棟の図を誤って掲示しやすくなります。
棟名、受信機番号、図面番号の三つを一致させてください。

テナントの入替えで室名だけが変わった場合も、現場担当者が迷う原因になります。
設備図面と現場表示を同じ更新日にそろえます。

発見から暫定掲示と再開判断までどう進めるのか

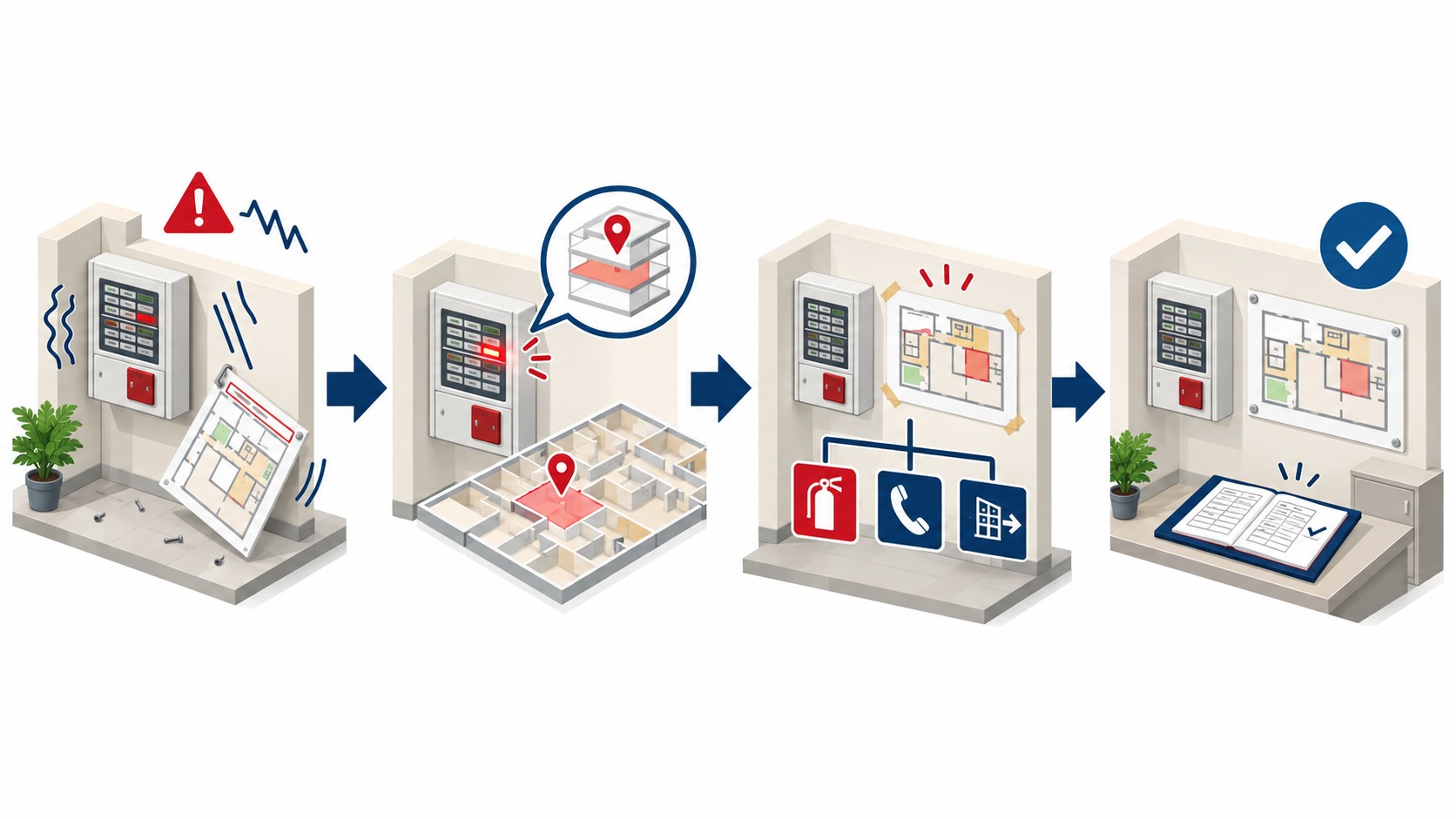

火災表示確認、図面特定、現場照合、暫定掲示、周知、専門確認、記録の順で進めます。

1. 受信機に火災や異常の表示がないか確認する
2. 受信機番号と落下した図面番号を記録する
3. 設備台帳から最新の警戒区域図を取り出す
4. 地区表示と階と区画を現場で照合する

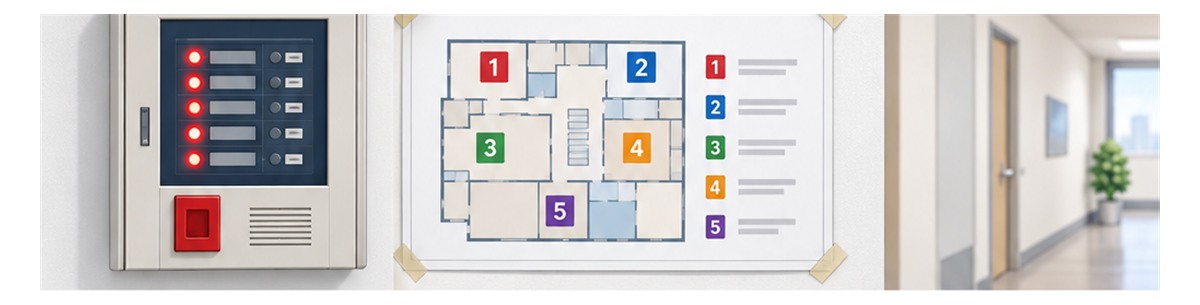

5. 正しい図を受信機近傍の見やすい位置へ暫定掲示する
6. 防火管理者、建物管理者、夜間担当へ変更を周知する
7. 専門確認と恒久固定後に再開判断を記録する

受信機に火災表示がある場合は、図面探しで時間を使いません。
警戒区域を推定しながら１１９番通報と現場確認を開始します。

最新版がすぐ見つからないときは、消防設備士などへ連絡し、暫定巡回の範囲と間隔を決めます。
不確かな図を掲示して安心しないことが重要です。

暫定図には、受信機番号、棟名、対象階、作成日、確認者を記録します。
古い図との混在を防ぐため不要な旧版は分けて保管してください。

恒久固定後は、照明が消えた夜間でも確認できるかを見ます。
掲示位置の復旧だけでなく読める環境まで確認します。

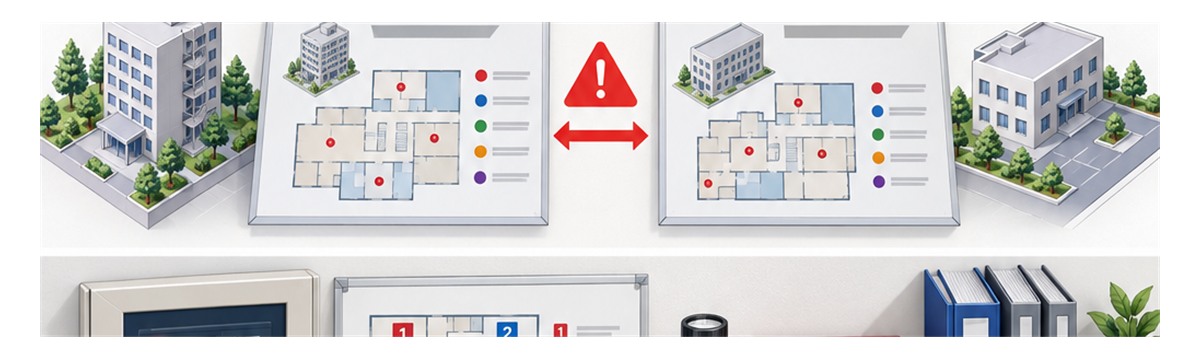

見た目が似た図を貼り直すと何を見落とすのか

同じ建物でも、増築、間仕切り変更、受信機更新で区域の対応が変わることがあります。
平面が似ているという理由だけで旧版を戻しません。

• 別棟の警戒区域図を掲示している
• 改修前の室名や間仕切りが残っている
• 地区表示番号と図面の番号が入れ替わっている
• 非常放送や防排煙の連動範囲を混同している
• 図面が小さく暗い場所で読めない
• 家具や扉で図面が隠れている
• 旧版と最新版が同じ場所に並んでいる

正しい図でも、暗い、隠れる、読めない状態では初動資料として機能しません。

受信機の地区表示が正常でも、図が誤っていれば現場到着が遅れます。
設備の作動確認と情報の正確さを別々に確認します。

複数の受信機がある場合は、担当区域を越えて一枚の図にまとめない方が安全です。
各受信機の近くに、その受信機が監視する区域を明示します。

図面の差替えを口頭だけで終えると、夜間担当へ伝わりません。
変更時刻と周知先を引継記録へ残します。

明日から警戒区域図をどう確認するのか

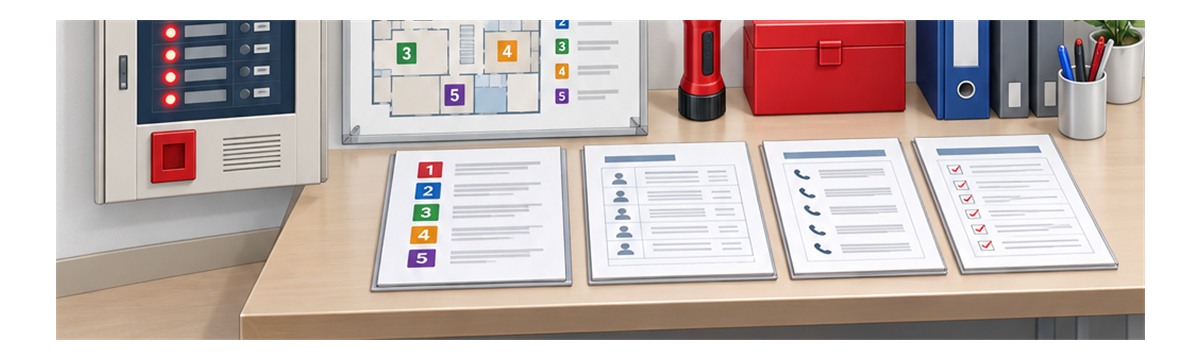

警戒区域図を受信機ごとに台帳へ登録し、現物とデータの保管先をそろえます。
地震で落下しても同じ図をすぐ再掲示できる状態にします。

1. 受信機ごとに棟名と設備番号を付ける
2. 警戒区域図へ図面番号と改訂日を入れる
3. 受信機表示と現場の階と区画を照合する
4. 受信機近傍の見やすい位置へ固定する
5. 最新版のデータと印刷予備を別の場所にも保管する
6. 防火管理者と代理者の確認手順を訓練する
7. 点検、改修、差替え、再開判断を記録する

消防計画には、火災表示から現場確認へ動く担当と、図面を更新する担当を決めておきます。

消防法第十七条は消防用設備等の設置と維持を、同法第十七条の三の三は点検と報告を定めています。
警戒区域図の不備を次回点検まで放置しません。

内閣府の事業継続ガイドラインが示す重要業務と必要資源の整理へ、火災区域を特定する図面、代替巡回、専門業者の連絡先も加えます。
火災場所を特定できることを業務再開条件へ組み込みます。

訓練では、夜間に一人で火災表示を確認する想定も行います。
防火管理者の不在時も代理者が区域を特定できる状態にしましょう。
