BCPで地震後に発信機を押しても受信機に火災表示が出なかったら営業を再開してよいのか｜信号確認と復旧判断を解説

地震後の設備確認で、外からは壊れていない発信機を押したのに、受信機に火災表示が出なかった。
確認灯やベルの反応もはっきりせず、このまま営業を再開してよいのか迷う場面です。
結論からいえば、発信機から受信機へ火災信号が届かない状態を正常扱いにせず、対象回線を特定して専門点検につなげます。

押した感触はありました。
もう一回押しますか。

連続操作は避けて記録します。

火災がないなら営業してええですか。

監視と代替通報を先に整えます。

この記事の結論

発信機を押しても受信機に火災表示が出なければ正常扱いにしません
最初に実火災の有無と受信機の表示状態を確認します
施設担当者は発信機や受信機を分解せず専門点検を依頼します
復旧までは対象場所の巡回と代替通報を補強します
修理後は発信操作から表示と鳴動まで一連で確認して記録します

▼

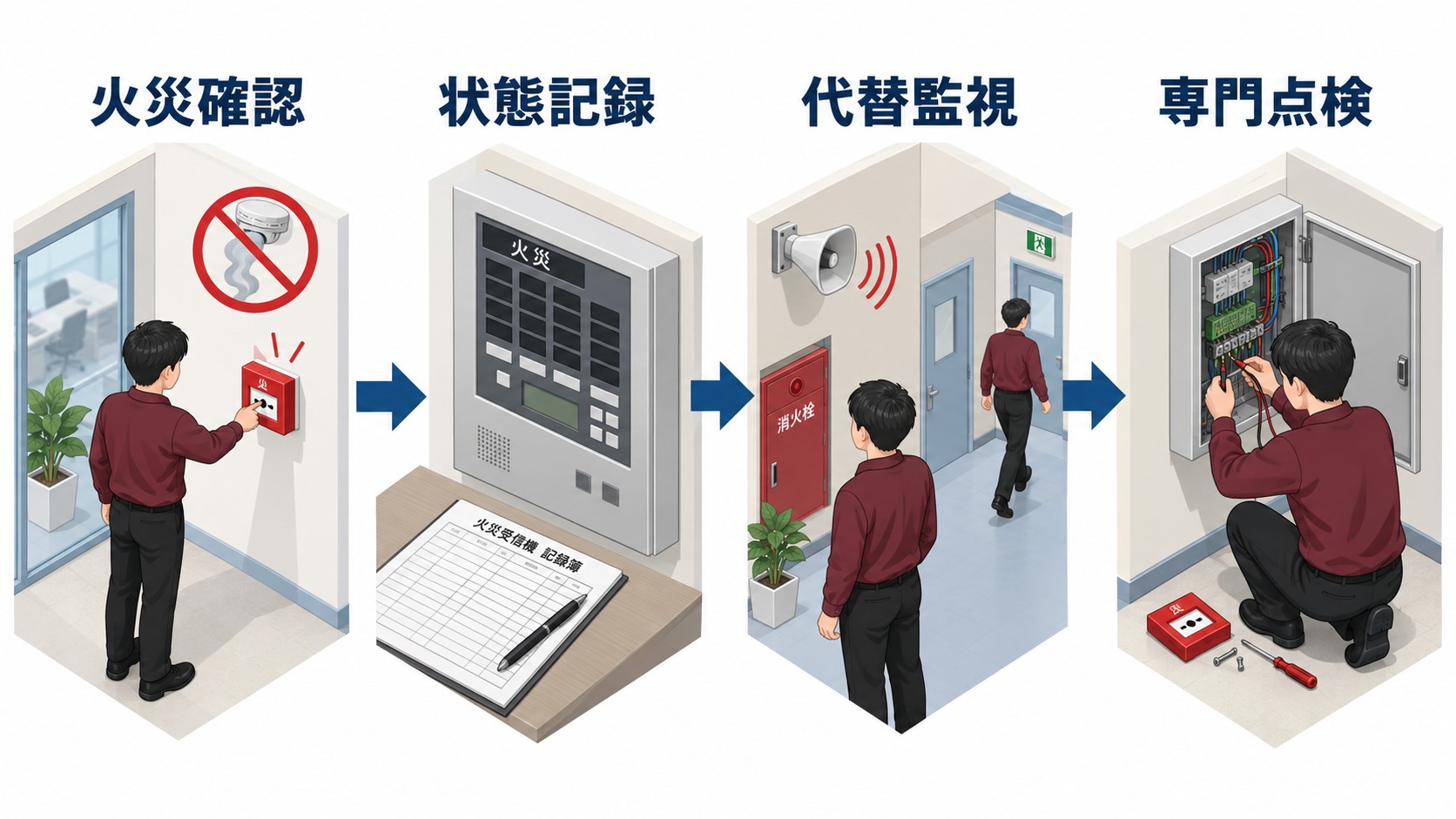

発信機を押しても火災表示が出ないとき火災確認から状態記録と代替監視を経て専門点検へ進む横長インフォグラフィック

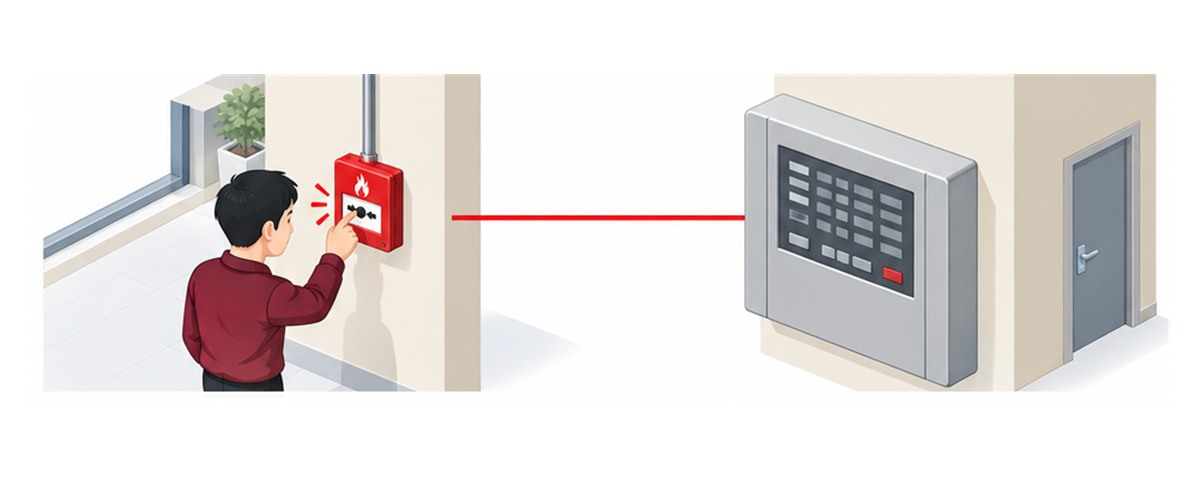

発信機を押しても受信機に火災表示が出なかったら営業を再開してよいのか

発信機の押しボタンを操作しても受信機に火災表示が出なければ、外観が正常でも使用可能とは判断しません。
手動で火災信号を送る機能が、発信機、配線、受信機のどこかで成立していないおそれがあるためです。

総務省消防庁の点検基準は、発信機の押しボタンを操作した際に確実に作動することを判定事項にしています。
確認灯がある機種では点灯も確認し、受信機側の火災表示や地区音響装置の鳴動まで切り離さずに見ます。

ただし、煙、炎、焦げ臭さなどがある場合は点検より人命安全が先です。
避難、周囲への伝達、１１９番通報を優先し、安全が確保されてから設備の状態を記録します。

異常を見つけたら、発信機の場所、設備番号、操作時刻、確認灯、受信機表示、ベルの状態を分けて残します。
押し直しを繰り返したり、盤内の端子を触ったりしないことが重要です。

営業再開の判断は、設備一台だけを見て決めません。
影響範囲、在館者、代替通報、巡回体制、専門家の確認結果を消防計画とBCPに当てはめます。

見た目が無傷でも止めるんですね。

信号の到達まで確認します。

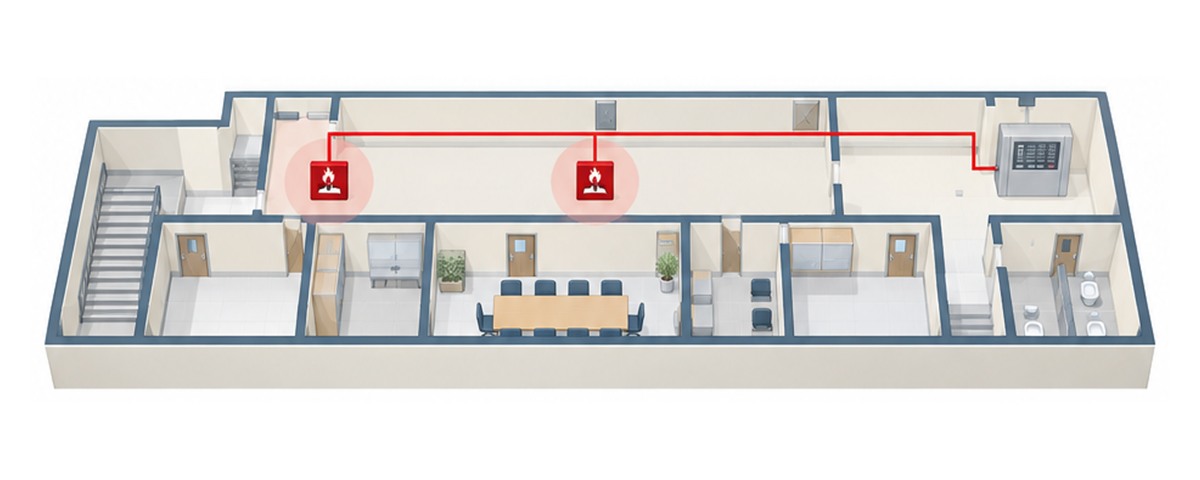

どの発信機と信号回路を確認対象にするのか

確認対象は、押した発信機一台だけではありません。
発信機、確認灯、信号回路、中継器、受信機の地区表示、地区音響装置を一つの作動経路として整理します。

作動しなかった発信機の位置と設備番号
同じ回線につながる発信機と警戒区域
操作前後の確認灯の状態
受信機の火災灯と地区表示の状態
地区音響装置が鳴動した範囲
断線や注意など別の表示の有無
地震前の点検結果と修理履歴

発信機の位置図と受信機の回線表示を照合すると、使用保留にする範囲を絞れます。

一台だけの接点不良と、共通の信号回路の断線では影響範囲が違います。
同じ階や同じ回線の発信機を自己判断で次々に操作せず、専門業者が安全な試験手順を決めます。

受信機に断線や注意の表示がなくても、発信操作による火災表示が成立しないことがあります。
平常表示だけで回線の正常を断定しないようにします。

完成図書、警戒区域図、設備台帳に発信機の位置と回線を記載しておくと、地震後の切り分けが早くなります。
図面と現場の設備番号を一致させることが準備の要点です。

同じ回線まで見るんですね。

位置と回線を対にします。

発見から使用保留と専門点検までどう進めるのか

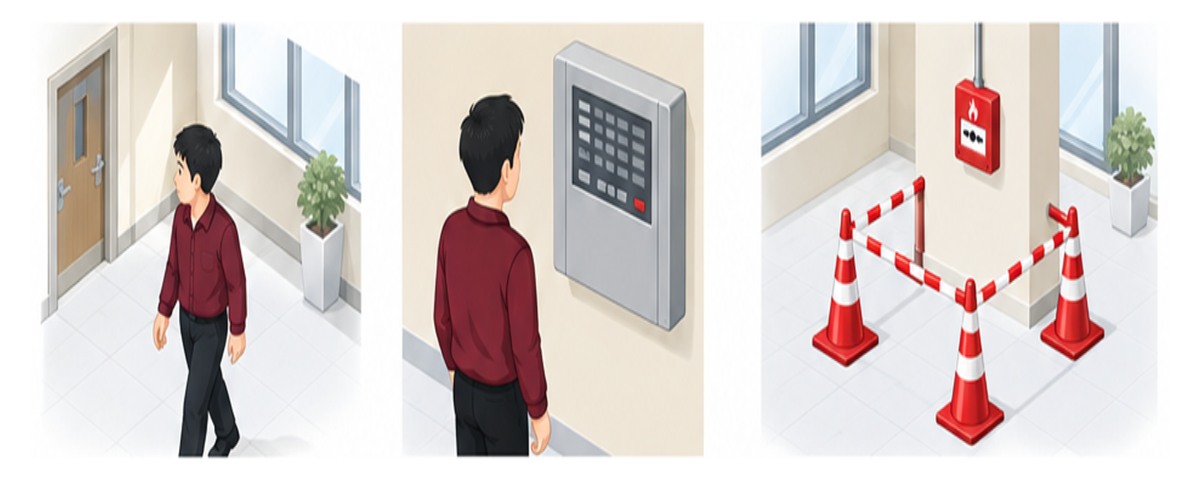

えんじ色の上着と黒い長ズボンの防火管理者が火災確認と受信機表示の記録と立入管理を行う横長アイソメ図

火災確認、状態記録、使用保留、代替監視、専門点検、復旧確認の順で進めます。

煙や炎がない安全な状態を確認する
発信機と受信機の操作前後を記録する
対象発信機と影響する回線を使用保留にする
防火管理者と設備担当者へ共有する
巡回と代替通報の担当と範囲を決める
消防設備業者が発信機から受信機まで点検する
表示と鳴動の復旧確認を記録して解除する

施設担当者は発信機のカバーを外したり、受信機内の端子やスイッチを操作したりしません。
発見時の状態を保ち、時刻と表示を写真や点検票に残すことで原因調査を助けます。

復旧までの間は、対象区域の巡回頻度を上げ、火災発見時の大声、内線、館内放送、１１９番通報の役割を明確にします。
代替措置は手段だけでなく担当者と伝達先まで決めます。

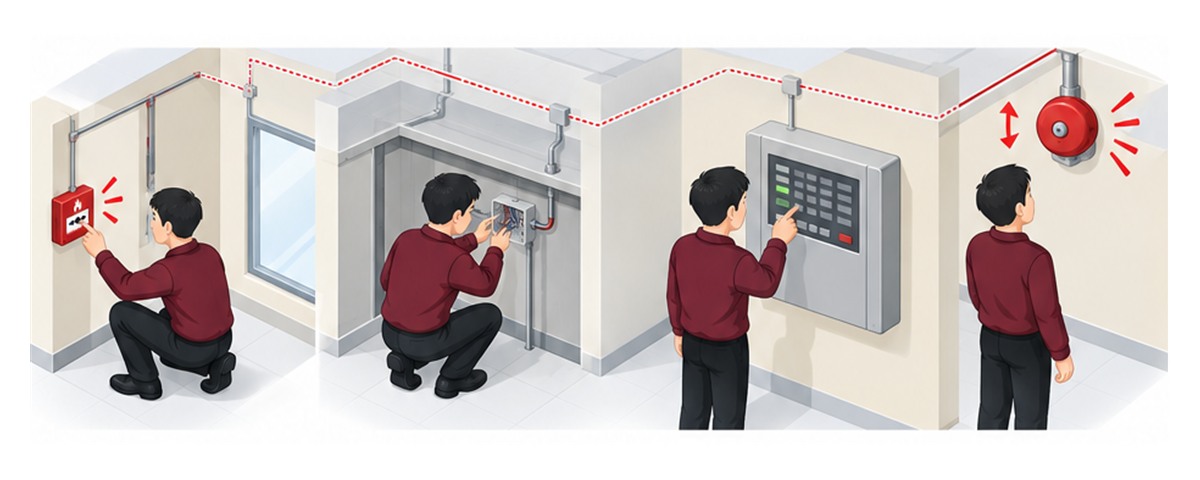

専門点検では、押しボタンの接点、確認灯、端子、信号回路、中継器、受信機表示、地区音響装置を順に確認します。
一部の反応だけで正常とせず一連動作で判定します。

影響が広い場合や復旧が長引く場合は所轄消防署へ相談します。
用途、在館者、営業時間、他の消防用設備等の状態を合わせて再開条件を整理してください。

押し直して反応を見たらあきませんか。

状態を保存して専門点検へつなぎます。

外観が正常なら信号回路も正常と思うと何を見落とすのか

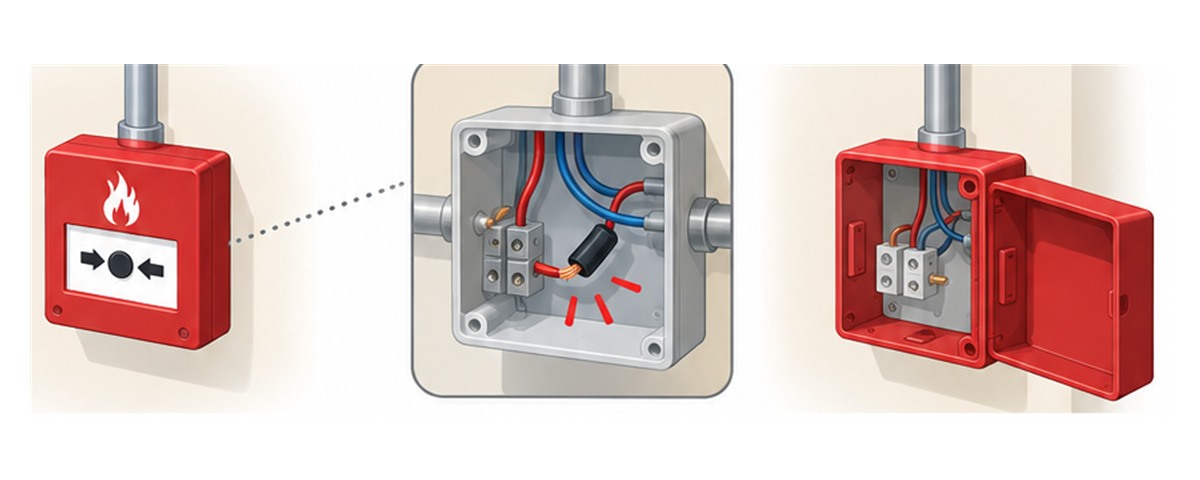

発信機の外箱に割れや脱落がなくても、内部の接点、端子、配線経路に異常が残ることがあります。
外観確認と作動確認は別の確認項目です。

押した感触だけで作動したと判断する
確認灯だけを見て受信機表示を見ていない
受信機の平常表示だけで回線を正常とする
地区音響装置の鳴動範囲を記録していない
同じ回線の別の発信機へ影響がないと思い込む
端子や配線を施設担当者が触ってしまう
修理後の一連動作を記録していない

押しボタン、確認灯、受信機の火災表示、地区音響装置の鳴動を一枚の記録に並べます。

確認灯が点いても、受信機側の表示や鳴動まで成立しているとは限りません。
現場側の反応と受信機側の反応を同時刻で照合します。

地震で壁や配管が動くと、目立つ破損がなくても接続部へ力がかかることがあります。
原因を外観だけで決め付けず信号経路全体を専門点検してもらいましょう。

設備の異常が一台だけに見えても、代替通報をその場所だけへ伝えると交代者に引き継がれないことがあります。
シフト、テナント、夜間要員まで同じ暫定ルールを共有します。

赤い箱が無傷なら大丈夫と思ってました。

受信機まで届いて初めて作動です。

明日から発信機の信号不達にどう備えるのか

異常が起きてから回線図や代替手段を探すと、監視の空白が長くなります。
平常時に発信機の位置、設備番号、回線、受信機表示、代替通報を一枚に整理します。

発信機の位置と設備番号を台帳へ記録する
発信機と受信機の回線対応を図面へ示す
確認灯と火災表示と鳴動の記録欄を作る
使用保留札と立入管理用品を用意する
巡回と代替通報の担当者を決める
消防設備業者と所轄消防署の連絡先を更新する
訓練後に記録と引継ぎ方法を見直す

法定点検の記録と地震後のBCP記録をつなぐと、正常時からの変化を早く説明できます。

訓練や自主確認で発信機を操作する場合は、関係者への周知と消防設備業者の管理下で行います。
無断操作による混乱や誤報を防ぐためです。

消防法第十七条は消防用設備等の設置と維持を、同法第十七条の三の三は点検と報告を定めています。
点検結果を復旧判断と再発防止へ反映することがBCPの実務になります。

内閣府の事業継続ガイドラインが示す重要業務と資源の整理に、消防用設備等の使用可否と代替策を加えます。
担当者が替わっても同じ手順で使用保留と復旧を判断できる状態を目指してください。

回線対応を台帳に足します。

復旧確認が早くなります。

よくある質問

Q押した感触があれば発信機は作動していますか？

A感触だけでは判断できません。受信機の火災表示と地区音響装置の鳴動まで確認します。

Q確認灯が点けば受信機の表示は見なくてよいですか？

A確認灯と受信機表示は分けて見ます。発信機から受信機までの信号到達を照合してください。

Q施設担当者が端子を締め直してもよいですか？

A分解や端子調整は行いません。発見時の表示と外観を記録して消防設備業者へ依頼します。

Q復旧まで施設は営業できますか？

A影響範囲、在館者、代替措置、他の設備の状態で変わります。消防計画に沿って所轄消防署と専門家へ相談してください。

まとめ

✔受信機に火災表示が出なければ発信機を正常扱いにしません

✔最初に実火災の有無と表示状態を確認します

✔発信機と受信機を回線図で照合します

✔施設担当者は分解や連続操作をしません

✔復旧までは巡回と代替通報を補強します

✔修理後は火災表示と鳴動を一連確認します

✔設備台帳と代替手順を平常時に更新します
