BCPで地震後に流水検知装置の逆止弁へ錆が詰まっていたら営業を再開してよいのか｜不作動防止と復旧判断を解説

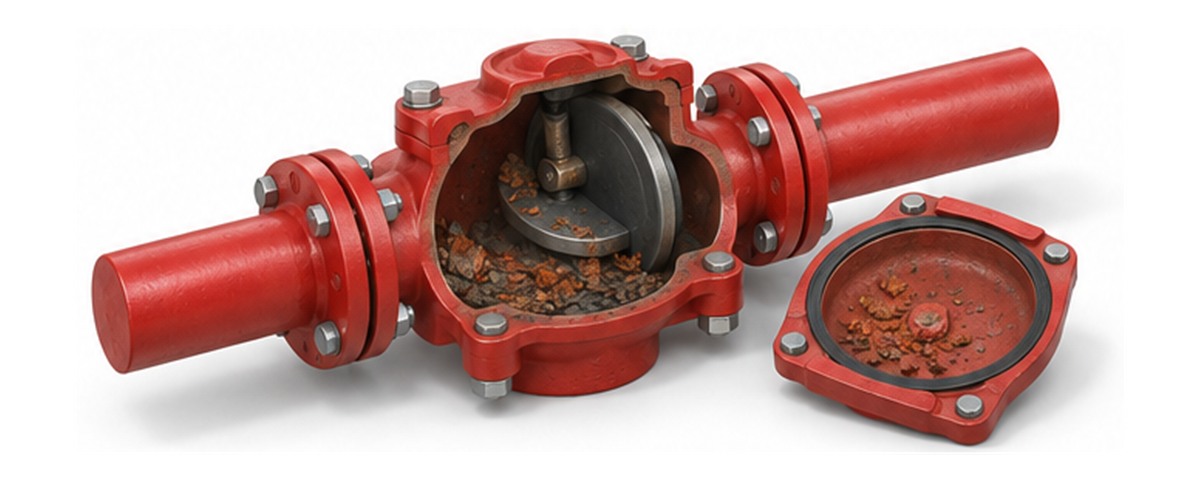

地震後の点検で、スプリンクラー設備の流水検知装置を開放すると逆止弁の周囲へ錆が詰まっていました。
外からは漏水も警報も見えませんが、そのまま営業を再開してよいのか迷う場面です。
消防庁の資料には、外部から流入した錆などが逆止弁へ詰まり、火災時に設備が作動しなかった事例が示されています。
操作と再開を保留し、逆止弁・配管・警報経路を分解点検してから復旧を判断します。

外から漏れてへんし、使えますか。

不作動を疑って再開を止めます。

錆だけ取ったら戻せますか。

流入元と警報経路まで確かめます。

この記事の結論

逆止弁の錆詰まりを見つけたら操作と営業再開を保留します
影響する放水区域と代替防火措置を決めます
逆止弁と細管と配管内を専門家が分解点検します
除去した錆の流入元と再発条件を確認します
通水・警報・表示の作動試験後に復旧します

▼

逆止弁へ錆が詰まっていたら営業を再開してよいのか

結論は、施設側で錆を取り除いて再開せず、影響範囲を止めて専門点検することです。
逆止弁は水の流れを検知し、警報や表示へつなぐ重要な部分です。

消防庁の劣化点検資料は、流水検知装置の逆止弁に外部から流入した錆などが詰まり、火災時に作動しなかった事例を示しています。
外観が正常でも内部通路が確保されているとは限りません。

消防法第十七条は、防火対象物の関係者に消防用設備等の設置と維持を求めています。
必要な機能を確認できない状態で通常運用へ戻さないことが基本です。

錆詰まりは弁の開閉、警報用細管への圧力伝達、排水に影響するおそれがあります。
放水機能と警報機能を分けずに確認します。

水が入ってても安心できへんのですね。

流れと警報を両方見ます。

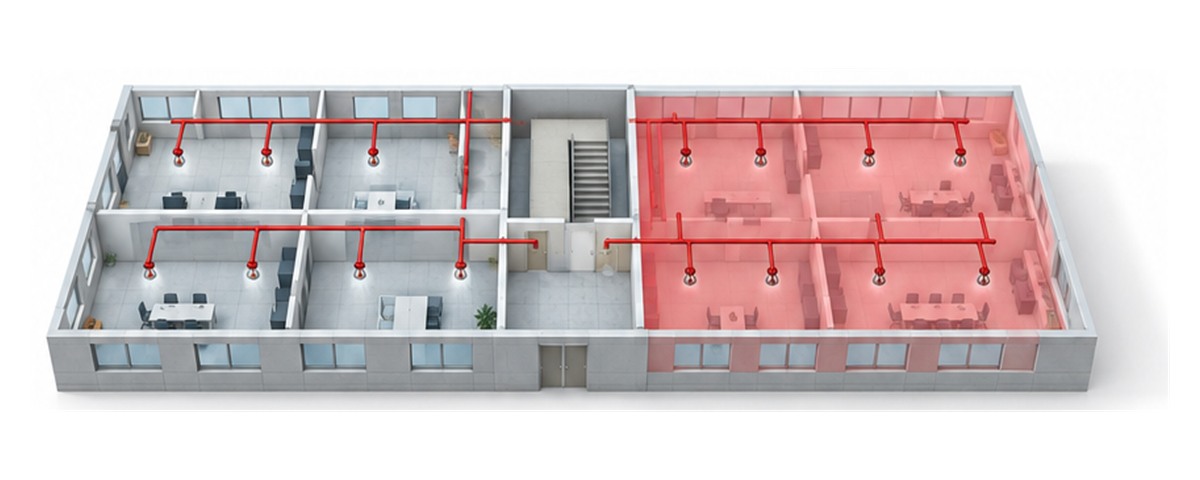

どの装置と放水区域を確認対象にするのか

確認対象は逆止弁だけではありません。

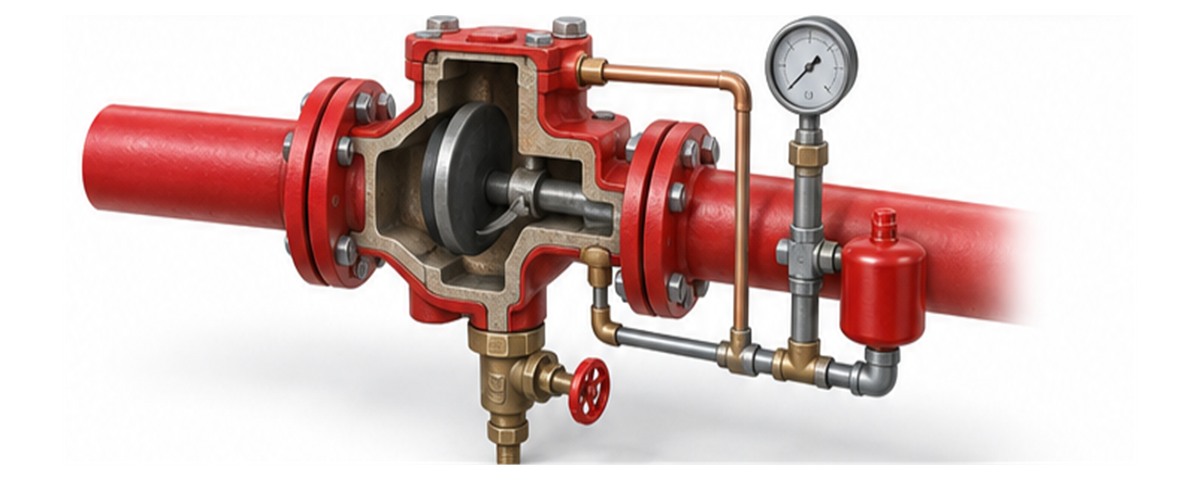

水源側配管、制御弁、流水検知装置、警報用細管、排水、受信機、放水区域を一つの系統として見ます。

流水検知装置の型式と設置位置
逆止弁の弁座、軸、シール部
警報用細管と遅延部の閉塞
制御弁と試験弁の開閉状態
上流と下流の配管内面や錆片
受信機と警報ベルの表示・鳴動
停止で影響する階と放水区域

系統図で上流から放水区域まで追える状態にします。
同じ建物でも流水検知装置ごとに受け持つ区域が異なります。

錆片は配管の腐食だけでなく、工事や断水後の再充水で移動することがあります。
直前の工事、断水、弁操作、警報履歴も記録します。

防火管理者が弁箱を開けたり内部を削ったりしません。
消防設備士や保守事業者へ現状を引き継ぎます。

この弁だけ見たらええんですか。

上流配管と警報経路まで追います。

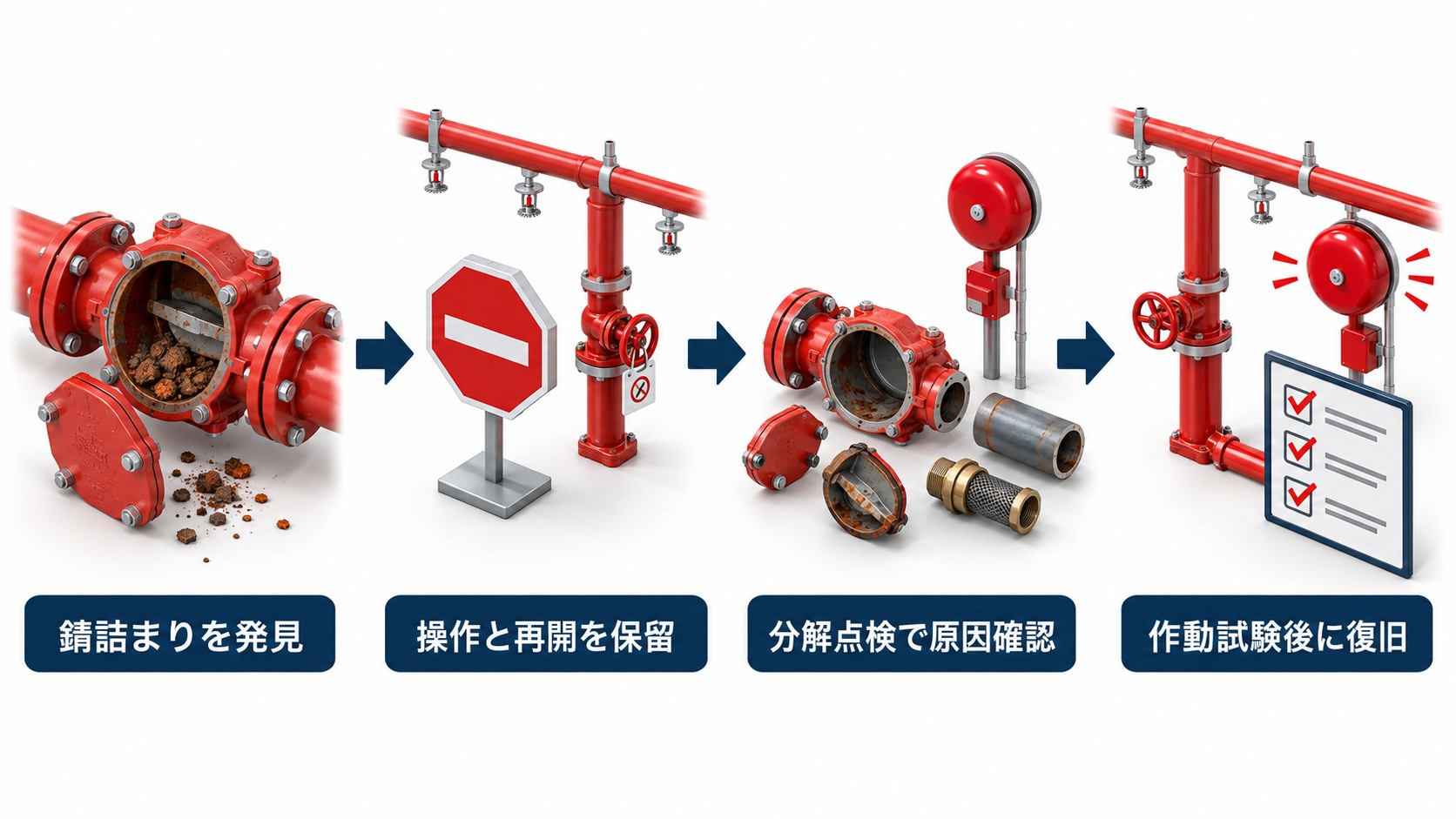

発見から分解点検と復旧判断までどう進めるのか

発見状態を残し、操作禁止、影響区域の特定、専門点検の順で進めます。

漏水、異音、警報、圧力低下を安全な位置から確認する
弁操作と営業再開を保留し操作禁止を表示する
系統図で影響する階と放水区域を特定する
防火管理者、建物管理者、保守事業者へ連絡する
停止中の火気制限、巡回、代替消火体制を実施する
専門家が逆止弁、細管、配管内を分解点検する
通水、警報、表示、復旧の作動試験を行う

弁の開放には水圧と重量物の危険があります。
排水、止水、復旧操作は設備図面に基づいて有資格者が実施します。

停止中は影響区域の消火機能が低下します。
火気制限、巡回、初期消火器具、所轄消防署への相談を消防計画とBCPに沿って行います。

除去した錆片は捨てずに、色、量、粒の大きさ、付着位置を記録します。
上流から来たのか装置内部で発生したのかを切り分けます。

見つけた錆も記録するんですね。

再発原因を追う大事な証拠です。

錆だけを取り除くと何を見落とすのか

目に見える錆を取って弁が動いても、上流配管や細管に錆が残れば再び詰まります。
異物除去と設備機能の回復は同じではありません。

逆止弁だけ清掃して上流配管を見ない
弁座の傷や変形を見落とす
警報用細管の閉塞を確認しない
制御弁の開度と監視を確認しない
警報ベルと受信機表示を試験しない
断水や工事後の再流入を記録しない
停止中の代替防火措置を共有しない

錆の流入元と狭い流路を一緒に確認します。
弁が一度動いても繰り返し作動できることを試験で確かめます。

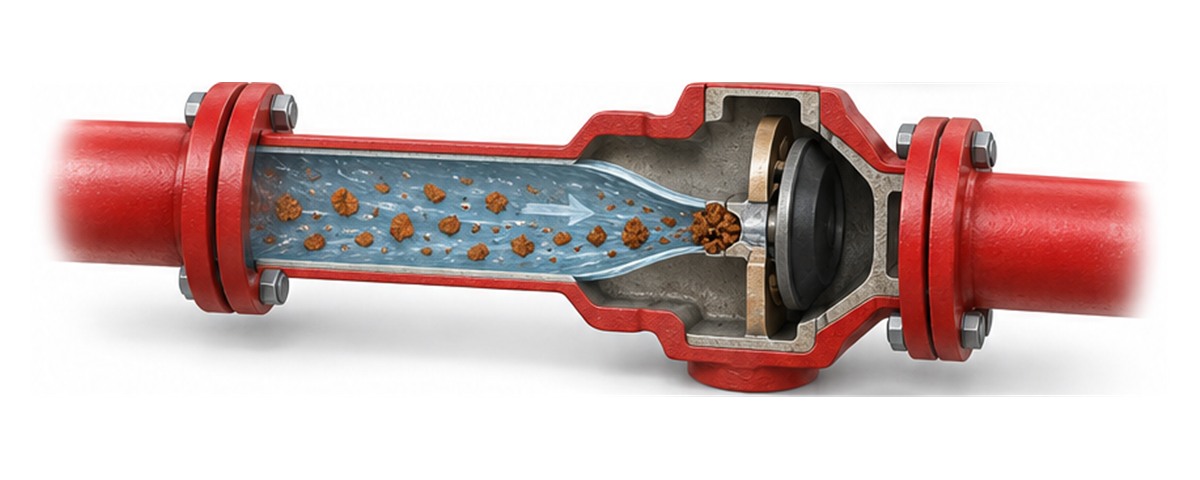

腐食によるごみは、弁部分や細管のような狭い場所へ集まりやすくなります。
異常が出た系統は分解して腐食状態を目視します。

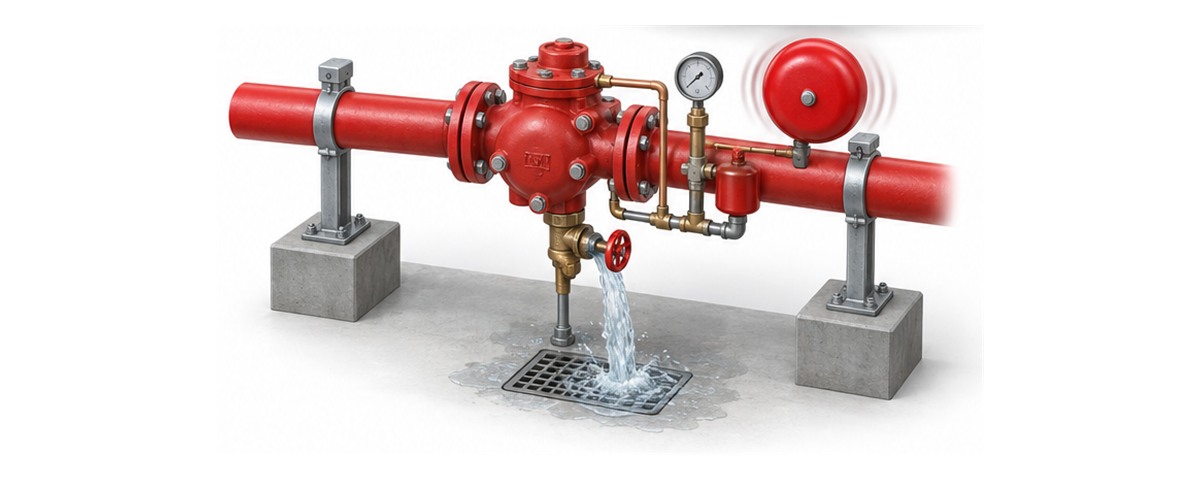

復旧時は通水だけでなく、圧力、警報、表示、排水、弁の復帰を確認します。
放水と監視の両方が成立して復旧です。

動いた一回だけでは足りへんのですね。

警報と復帰まで連続して確認します。

明日から逆止弁の錆詰まりにどう備えるのか

災害後に初めて系統を調べると、影響区域と止める弁の特定に時間がかかります。
系統図、弁番号、放水区域、連絡先、代替措置を設備台帳へまとめます。

流水検知装置と受け持ち区域を系統図へ示す
制御弁、試験弁、排水先へ番号を付ける
断水、工事、再充水、警報履歴を残す
錆片や濁りを記録する確認欄を作る
操作保留と営業再開保留の条件を決める
停止中の代替防火措置を消防計画へ書く
通水・警報・表示の引継ぎ訓練を行う

異常が出た系統をすぐ特定できる記録を平常時から残します。
消防計画の初動とBCPの代替手段を同じ連絡網でつなぎます。

点検後は、除去した錆、交換部品、試験結果、復旧承認者を一つの記録へまとめます。
再発時に前回との違いを比較できる台帳が停止時間を減らします。

弁番号と区域を先にそろえます。

影響範囲の特定が初動を早めます。

よくある質問

Q錆を取り除けばすぐ営業を再開できますか？

A除去だけでは足りません。流入元、弁座、細管、警報、表示を点検して作動試験を行います。

Q防火管理者が逆止弁を開けてよいですか？

A開放しません。消防設備士や保守事業者へ依頼します。

Q警報ベルが鳴れば正常ですか？

A鳴動だけでは判断できません。通水量、弁の動作、表示、排水、復帰を確認します。

Q停止中は建物全体を閉鎖しますか？

A一律ではありません。管理権原者と所轄消防署へ相談します。

まとめ

✔操作と営業再開を保留します

✔影響する放水区域を特定します

✔代替防火措置を実施します

✔逆止弁と細管と配管内を分解点検します

✔錆の流入元を確認します

✔通水・警報・表示・復帰を試験します

✔結果を消防計画とBCPへ反映します
