危険物の規制に関する政令第13条第2号は、地下タンク室に用いる砂を「乾燥砂」と定めています。
条文はそれだけで、産地も種類も書かれていません。
では川砂でなければならないのか、人工的に作った軽い砂を使ってもよいのか。
この問いには試験成績で答えた前例があります。
タンク室の埋め戻しに人工軽量砂を使いたいのですが、条文には乾燥砂としかありません。
認められた前例が2件あります。
どちらも試験成績を添えて照会し、さしつかえないと回答されています。
何を測って出したかが参考になります。
どのような試験まで求められたのでしょうか。
比重や吸水といった物性に加えて、化学分析、溶出試験、そして危険物そのものに漬ける浸漬試験まで示されています。
- 人工軽量砂を政令第13条第2号の乾燥砂とみなすことについて、2件の照会でいずれも「さしつかえない」と回答されています
- 照会された人工軽量砂は、良質の膨脹性頁岩を砂利から砂までの各サイズに粉砕し、高温で焼成して冷却したものです
- 比重および吸水は細骨材と粗骨材に分けて示され、化学分析では無水硫酸、塩化物、有機不純物のいずれもなしとされています
- 後年の照会では絶乾比重や吸水率、実績率、破砕値、粗粒率といった物性値が数値で示されています
- 溶出試験と、エチルアルコール、シンナー、ガソリンによる浸漬試験の結果もあわせて示されています
▼

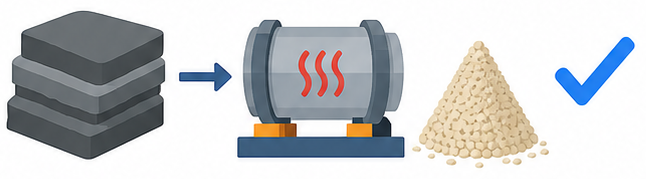

人工軽量砂とはどのように作られるものか
別添資料には製法が記されています。
天然の岩石を焼いて作った砂です。
化学的に合成した材料ではなく、粒度を人工的に整えた砂だという位置づけになります。この製法の説明が、判断の出発点として資料の冒頭に置かれています。
天然の岩石を焼いて作った砂なのですね。
製法まで示されていました。
使う材料の資料を、取り寄せてください。
比重および吸水はどの程度か
粗骨材 粒径5〜20mm／単位容積重量0.75ton/m³／見掛比重1.25／吸水8%
粒径ごとに分けて示されています。
吸水は細骨材で10パーセント、粗骨材で8パーセントです。軽量であることの裏返しとして吸水が大きい点が数値で表れています。
埋め戻し材として使う以上、この吸水の性質は押さえておく必要があります。
粒径ごとに分けて示されているのですね。
数値で並べられています。
納入する材料の規格を、確かめておきましょう。
化学分析と化学的有害物の有無
成分割合を並べるだけでなく、埋設環境で問題になりうる無水硫酸、塩化物、有機不純物の3項目を名指しで「なし」と示している点が要点です。
タンクの外面や周囲の構造物に対する影響を懸念する審査に、正面から答える構成になっています。
有害物がないことも、名指しで示されているのですね。
埋設の環境で問題になる項目です。
分析の結果を、資料に添えてください。
後年の照会で示された物性値
測定方法として日本工業規格の番号が併記されている点が特徴です。
単位容積重量 絶乾状態0.932kg/ℓ／実績率64.7%（JIS A1104）／モルタル中の実績率55.7%（JIS A5002）
破砕値52.1%（粒径1.2mm〜0.6mmの絶乾試料を60φ×90容器で30t荷重かけ、−0.3mmの発生率を測定）／粗粒率2.88
数値だけを並べるのではなく、どの規格のどの方法で測ったかを添える形です。
破砕値については試験条件が括弧書きで具体的に記されており、再現できる形で提示されています。
粒度分布は日本工業規格A1102により測定され、市販骨材との粒度比較も図で示されています。
測定の方法まで規格番号で示されているのですね。
どう測ったかも問われます。
試験の依頼書に、方法まで書いておきましょう。
溶出試験と浸漬試験の結果
浸漬試験 エチルアルコール 異常なし／シンナー 異常なし／ガソリン 異常なし
答 さしつかえない。
エチルアルコール、シンナー、ガソリンという、実際にタンクに入りうる危険物そのもので試しています。
危険物そのものに漬けて確かめています。
万一タンクから漏えいしたとき、埋め戻し材が変質しないかを確認する趣旨と読めます。
条文に書かれていない材料を使いたい場面で、何をどこまで示せば通るのかを教えてくれる前例です。
実際の危険物に漬けて確かめているのですね。
漏えいしたときを想定しています。
条文にない材料は、この水準で資料をそろえてください。
よくある質問
まとめ
- 政令第13条第2号は地下タンク室に乾燥砂を用いることとしていますが、砂の種類までは定めていません
- 人工軽量砂を乾燥砂とみなしてよいかという照会は2件あり、いずれも「さしつかえない」と回答されています
- 照会された人工軽量砂は、良質の膨脹性頁岩を粉砕し高温で焼成して冷却したものです
- 比重および吸水は、細骨材が粒径5ミリメートル以下で吸水10パーセント、粗骨材が粒径5から20ミリメートルで吸水8パーセントと示されています
- 化学分析ではSiO₂が66.7パーセントなどの成分割合が並び、化学的有害物として無水硫酸、塩化物、有機不純物のいずれもなしとされています
- 後年の照会では絶乾比重1.44、吸水率13.90パーセント、実績率64.7パーセント、破砕値52.1パーセント、粗粒率2.88といった値が測定方法とともに示されています
- 溶出試験ではpHが7.6、浸漬試験ではエチルアルコール、シンナー、ガソリンのいずれも異常なしとされています
- 条文に書かれていない材料を使う場面では、物性、化学分析、溶出、浸漬まで揃えて示した前例が参考になります
ガソリンに漬ける試験まで出しているのですね。
すっきりしました。
条文にない材料を使うときの資料の作り方として、そのまま手本になります。
㈱防災屋でも資料の組み立てからご相談を承っています。
参考・出典
- 地下タンク貯蔵所における人工軽量砂の使用について（昭和44年1月6日 消防予第1号 予防課長から埼玉県総務部長あて回答）
- 地下タンク室に充填する人工軽量砂の取扱いについて（昭和61年11月20日 消防危第109号 危険物規制課長から東京都あて回答）〔昭和62年3月3日 消防危第17号「6」〕
- 地下貯蔵タンクの危険物の量を自動的に覚知する装置について（昭和43年7月30日 消防予第178号 予防課長から福岡県民生部長あて回答）
- 地下貯蔵タンクと共同溝の関係について（昭和43年10月25日 消防予第239号 予防課長から東京消防庁消防総監あて回答）
- 危険物の規制に関する政令第13条第2号・第13条第1号イ・第13条第8号の2
- 消防実務六法 質疑応答編
※本記事は公表されている法令および通達に基づく一般的な解説です。個別の施設についての適用は、所轄の消防機関にご確認ください。
