BCPで地震後に不活性ガス消火設備の放出表示灯が割れていたら区画へ入ってよいのか｜立入管理と復旧確認の手順を解説

地震後に機械室の入口を見ると、不活性ガス消火設備の放出表示灯が割れていることがあります。
表示灯が消えていても、消火剤が放出されていないことや、防護区画へ安全に入れることまでは判断できません。
扉を開けて確かめると、消火剤が残る区画へ立ち入ったり、設備の作動状態を変えたりするおそれがあります。
BCPでは表示灯だけで入室を判断しない、防護区画への立入りを管理する、専門点検と安全確認で解除するという順番を決めます。

放出表示灯が割れて消えています。
中へ入って見てもええですか？

表示灯だけで入室を判断しないでください。

ガスが出たか分からないときはどうしますか？

区画を管理して専門家へ引き継ぎます。

この記事の結論

割れた表示灯だけで安全と判断しません
対応する防護区画と消火剤の種類を確認します
扉を開けず立入りを管理します
制御盤・警報・換気の状態をまとめ専門家へ引き継ぎます
表示灯と連動機能の点検結果で入室と復旧を判断します

▼

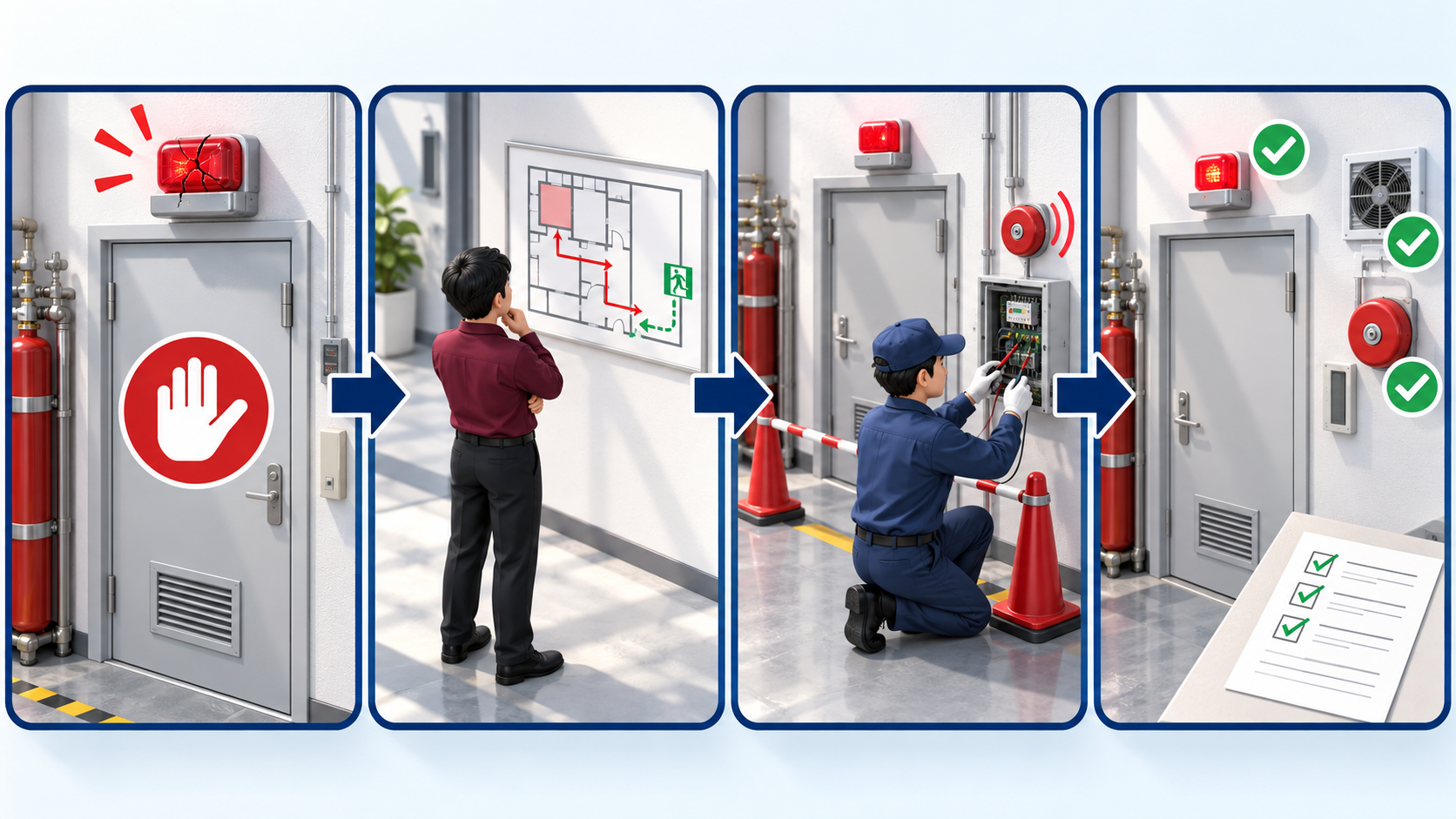

割れた放出表示灯を発見して防護区画の管理から専門点検と復旧確認へ進む四段階インフォグラフィック

地震後に放出表示灯が割れていたら防護区画へ入ってよいのか

放出表示灯が割れているときは点灯していないことを安全の根拠にしません。
表示灯は、防護区画へ消火剤が放出されたことを入口で知らせる保安設備です。

消防法施行規則第19条は、不活性ガス消火設備の防護区画に消火剤が放出された旨を表示する表示灯を設けることなどを定めています。

レンズの割れ、器具のずれ、配線の露出があれば、離れた位置から状態を記録して扉を開けません。
警報音や異臭、作動表示がある場合は直ちに離れ、119番通報と避難誘導を優先します。
初動は入室を止める、防護区画を特定する、設備状態を専門家へ渡すの三つです。

消えている表示灯ほど信用できないんですね。

そうです。
表示機能が壊れている前提で動きます。

どの防護区画と消火剤を対象に確認するのか

表示灯だけでなく対応する防護区画と消火剤と保安設備を一組で確認します。
二酸化炭素、窒素、IG-55など、消火剤の種類によって危険性や安全確認の方法が異なります。

放出表示灯が受け持つ防護区画
消火剤の種類と貯蔵容器の場所
入口扉、開口部、自動閉鎖装置
音響警報装置と起動表示
制御盤、選択弁、閉止弁の状態
換気設備と排出手順
避難経路と隣接区画への影響

同じ建物に複数の防護区画がある場合、入口の表示灯と制御盤の区画表示を照合します。
消防庁告示の制御盤基準は、消火剤放出信号を受けたとき、該当する防護区画の放出表示灯へ作動信号を出すことを求めています。
記録は表示灯の場所、対応する区画、消火剤と保安設備に分けます。

赤い灯具だけ見ればええと思ってました。

区画・消火剤・制御盤を照合します。

発見から立入管理と専門点検までどう進めるのか

防護区画の入口を立入管理して壁電話で専門業者へ連絡する防火管理者の横長アイソメ図

扉を開けずに区画を管理し制御盤の状態を安全な場所から確認して専門点検へつなぎます。
周囲に人がいる場合は防護区画と隣接部から離し、入室者が出ないよう担当者を置きます。

発見場所と時刻を記録する
表示灯へ触れず防護区画の扉を開けない
防護区画と隣接部への立入りを管理する
防火管理者と管理権原者へ共有する
安全な場所の制御盤で作動表示を確認する
消防設備士や保守事業者へ引き継ぐ
点灯、警報、換気、安全確認の結果で解除する

消火剤の放出が疑われる場合は、自分で換気や復旧を始めず、消防隊と専門家の指示に従います。
二酸化炭素は高濃度で生命に危険を及ぼすため、表示灯の故障を軽い外観不良として扱いません。
発見から解除までを一つの時系列にまとめ、立入管理の開始時刻と解除判断者を明記してください。

表示灯が壊れたら扉は開けずに止めるんですね。

ええですね。
区画を保ったまま引き継ぎます。

表示灯だけ交換すればよいと思うと何を見落とすのか

レンズの損傷だけに見えても放出信号を伝える回路や警報の健全性までは分かりません。
地震では灯具、配線、制御盤、警報装置、扉や換気設備が同時に影響を受けることがあります。

灯具内部や配線が断線している
制御盤から作動信号が出ない
音響警報装置が鳴動しない
扉や開口部の自動閉鎖装置が動かない
換気停止や復旧の連動が成立しない
表示灯が消えただけで区画へ入ってしまう

消防庁の「別表第６不活性ガス消火設備の点検の基準」は、総合点検で警報装置、遅延装置、自動閉鎖装置、起動装置、配管、放出表示灯などの作動を確認します。

専門点検では、灯具と配線だけでなく、制御盤からの信号、音響警報、遅延装置、開口部の閉鎖、換気停止まで設備構成に沿って確認します。
消火剤の放出が疑われる場合は、所定の換気と安全確認が終わるまで立入管理を続けます。
復旧判断は表示灯が正常に点灯すること、警報と連動が成立すること、区画内の安全が確認されたことを記録して行います。

赤いカバーだけ替えて終わりではないんですね。

はい。
信号・警報・区画安全を確認します。

明日から放出表示灯の損傷にどう備えるのか

防護区画と表示灯と入室解除条件を一枚の対応表にまとめます。
内閣府の事業継続ガイドラインは、重要な要素や資源の把握、代替策、教育と訓練、点検と是正を継続する考え方を示しています。

放出表示灯と防護区画の対応を図面へ記す
消火剤の種類と貯蔵容器の場所を確認する
立入管理する範囲と担当者を決める
制御盤を確認する安全な経路を決める
消防隊と専門業者へ伝える項目を決める
換気と安全確認を行う責任者を決める
点検結果の受領を入室解除条件にする

消防計画には火災時の通報、避難誘導と消防隊への情報提供を、BCPには防護区画の立入管理と業務再開判断を整理します。
訓練では実設備を作動させず、表示灯損傷の写真カードを使って発見から区画管理と専門点検への引継ぎまで確認できます。
発見、立入管理、情報共有、専門点検、安全確認までを一連の流れで通してください。
訓練後は防護区画対応図と連絡先、立入解除の判断基準を更新します。

写真カードなら設備を動かさず訓練できますね。

ええですね。
区画管理と解除条件まで確認しましょう。

よくある質問

Q表示灯が消えていればガスは出ていませんか？

A灯具や配線が壊れている可能性があります。消灯だけで安全とは判断しません。

Q扉を少し開けて中を確認してよいですか？

A開けません。防護区画を保ったまま専門家へ引き継ぎます。

Q表示灯を交換すれば入室できますか？

A表示灯だけでなく連動と区画内の安全確認が必要です。点検結果で解除します。

Q復旧完了時は何を記録しますか？

A場所、時刻、灯具の状態、制御盤表示、警報、立入管理、確認者を残します。業務再開の根拠と一緒に保管します。

まとめ

✔表示灯だけで安全と判断しません

✔扉を開けず防護区画への立入りを管理します

✔防護区画と消火剤と制御盤を確認します

✔関係者へ異常箇所と影響範囲を伝えます

✔表示灯、警報、連動を専門家へ確認依頼します

✔換気と区画内の安全確認で立入りを解除しますを確認します

✔点検結果をBCPの再開判断へつなぎます
