石油コンビナートの消火用配管はなぜ合成樹脂製も使えるようになったのか｜埋設基準と腐食防止の運用指針を解説

石油コンビナート等特別防災区域にある特定事業所の消火用屋外給水施設の配管は、これまで鋼製の管に限られていました。
平成27年の改正で、ようやく合成樹脂製の管等も使えるようになりましたが、だれでも好きな樹脂管を埋めてよいわけではありません。
性能試験への合格や埋設の深さ、鋼製の管との接続方法まで、細かな運用指針が定められています。
この記事では、合成樹脂製の管等を使うときの試験・埋設・接続・点検の基準を解説します。

▼

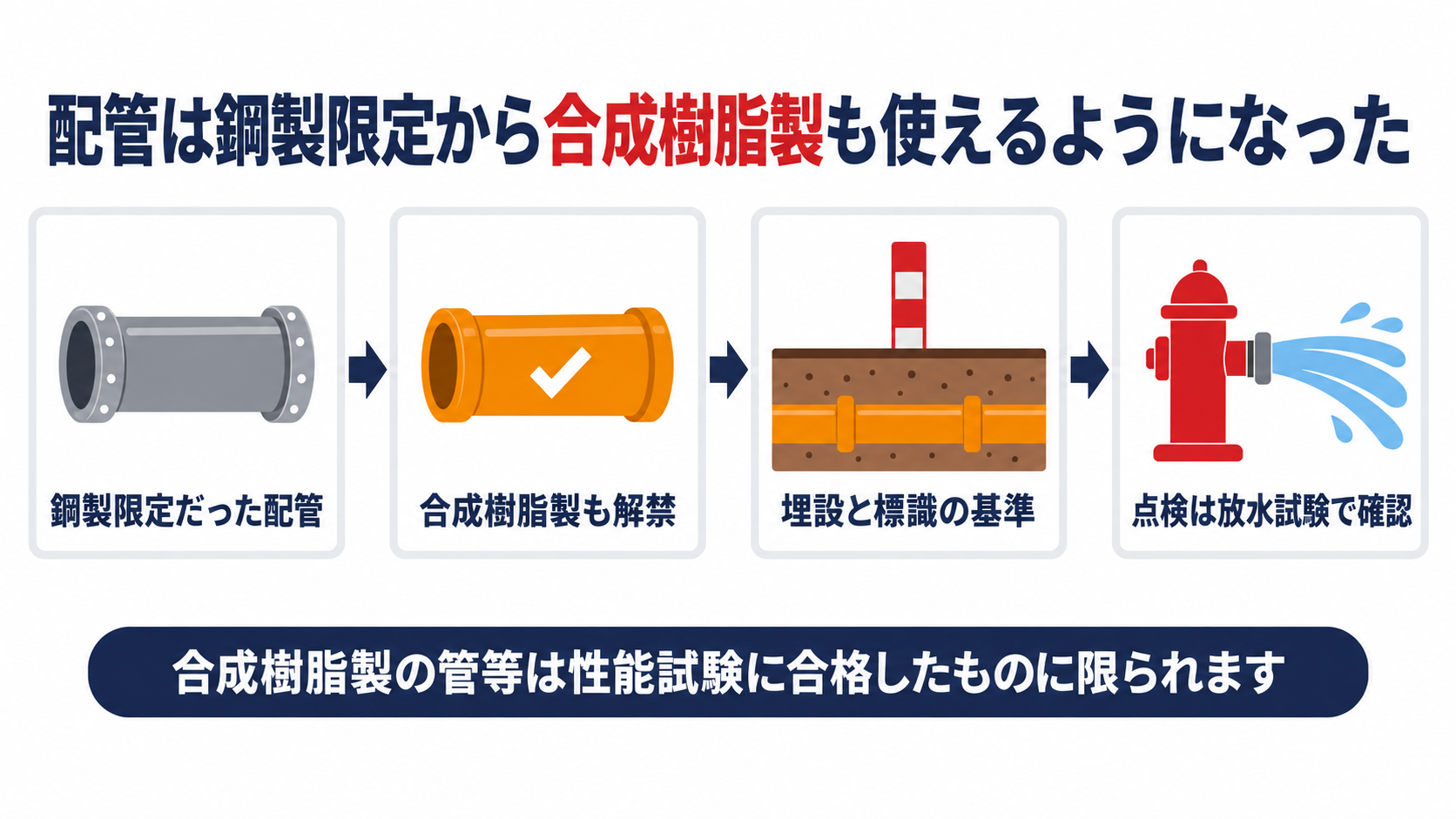

石油コンビナートの消火用配管はなぜ鋼製限定から変わったのか

石油コンビナート等特別防災区域の特定事業所には、大型化学消防車等へ送水するための配管が張り巡らされています。
その材質について、長く続いてきた決まりが平成27年に変わりました。 条文上は、鋼製と合成樹脂製を並べて認める形に変わりました。
消火用屋外給水施設は、消火栓・配管・加圧ポンプ等で構成され、大容量泡放水砲の給水にも使われる重要な設備です。
これまで配管は鋼製の管等に限るとされてきましたが、平成27年総務省令第86号による改正で、合成樹脂製の管等も選べるようになりました。
ただし、ただ樹脂管であればよいわけではなく、消防法施行規則が定める基準に適合するものに限られます。
次の章で、その具体的な試験の内容を見ていきます。

合成樹脂製の管等を使うにはどんな性能試験に合格すればよいのか

合成樹脂製の管等は、消防庁告示が定める複数の試験に合格したものでなければ使えません。
管そのものだけでなく、管継手を含めた状態での試験も求められています。 試験は管単体ではなく、接続した状態で確かめます。
平成13年消防庁告示第19号は、屋内消火栓設備・屋外消火栓設備の配管に適用される10種類の試験（漏れ試験・耐圧試験・破壊試験・水撃圧試験・曲げ試験・引張強度試験・押しつぶし試験・衝撃試験・長期静水圧試験・繰り返し温度試験）を定めています。
管継手についても、管同士を接続する管継手、鋼製の管と合成樹脂製の管を接続する管継手、バルブ類等と接続する管継手のいずれも、組み合わせた状態で同じ試験に合格する必要があります。
さらに、摩擦損失水頭についても、配管系統の一部に支障が生じても必要な流量を確保できるよう、決められた算式で求めることとされています。
現場で使う管や管継手が、この告示の試験に合格した製品かどうかを、まず書類で確認することが出発点になります。

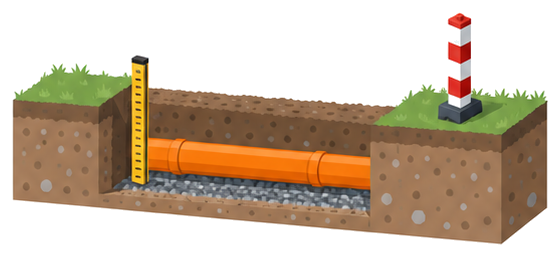

地下に埋設するときはどんな距離と標識が必要なのか

合成樹脂製の管等は、地下に埋設して使うことが前提になっています。
埋設の深さと、他の工作物との距離には具体的な数値があります。 深さ0.6メートルが、試験項目そのものを減らす境目になります。
地表面から0.6メートル以上の深さに埋設すれば、火災の熱や紫外線の影響を受けない設置とみなされ、耐候性試験・標準耐熱性試験は不要になります。
他の工作物との距離は0.3メートル以上が原則ですが、それが難しく工作物の保全策を講じる場合は例外も認められています。
埋設位置は、地上なら着色・標識・杭・鋲のいずれかで示し、地中ならビニルやポリエチレンなど耐久性のある材質の標識シートを管の上部に埋設して示すこととされています。
工事業者に発注するときは、この0.6メートルと0.3メートルの２つの数値を仕様書に明記しておくと行き違いが起きにくくなります。

鋼製の管とつなぐときはどんな腐食防止措置が必要なのか

地上の鋼製の管と、地下に埋めた合成樹脂製の管は、どこかで必ずつなぐ必要があります。
そのつなぎ方には、腐食を防ぐための決まりがあります。 接続方法は、ピット接続と地中接続の２つに分かれます。

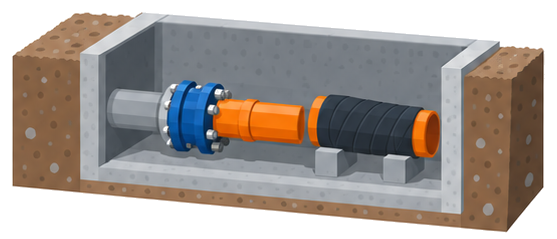

ピット接続は、雨水の侵入を防ぐ耐火性能の蓋をした地下ピットの中で、鋼製の管と合成樹脂製の管をつなぐ方法です。
地中接続は、ピットを使わずに地中で直接つなぐ方法で、この場合は鋼製の管の部分に塗覆装という腐食防止の措置を施し、電気的腐食のおそれがある場所ではさらに電気防食も必要になります。
バルブ類と合成樹脂製の管を地中でつなぐ場合も同じ考え方で、バルブ類が鋼製の管を介さずに直接つながっているかを確認することとされています。
どちらの方法でも、鋼製の管が地上に出る部分をアスファルト舗装等で完全にふさがないようにし、漏水を目視で確認できる状態を保つことが重要です。

定期点検では合成樹脂製の管等をどう確認すればよいのか

合成樹脂製の管は地下に埋まっているため、鋼製の管と同じ点検方法は使えません。
運用指針は、点検の方法も別に定めています。 計器での監視は求めず、放水試験で機能を確かめます。
鋼製の管のように漏水を検知する計器を設置する必要はありませんが、その代わりに放水試験による総合点検を行い、必要な水を実際に流して機能が維持されているかを確認します。
合成樹脂製の管と接続する鋼製の管の部分についても、地上への漏水の有無を目視で確認することとされています。
総合点検のたびに、埋設位置の標識が消えたり動いたりしていないかも合わせて見ておくと、次回以降の点検がしやすくなります。
樹脂管だからといって点検そのものを省略できるわけではなく、確認の方法が計器から放水試験に替わっただけだと理解しておくことが大切です。
