ハロン1301の防護区画は窓ガラスやダクトまで決まっているのか｜開口部から排出装置まで五つの質疑応答を現行の条文と照らして解説

ハロン1301を使うハロゲン化物消火設備の防護区画は、壁の材料や窓ガラス、ダクトの開口部まで、どこまで条文で決まっているのでしょうか。
消防庁は、その線引きについての都道府県からの疑問に、質疑応答 の形で答えてきました。

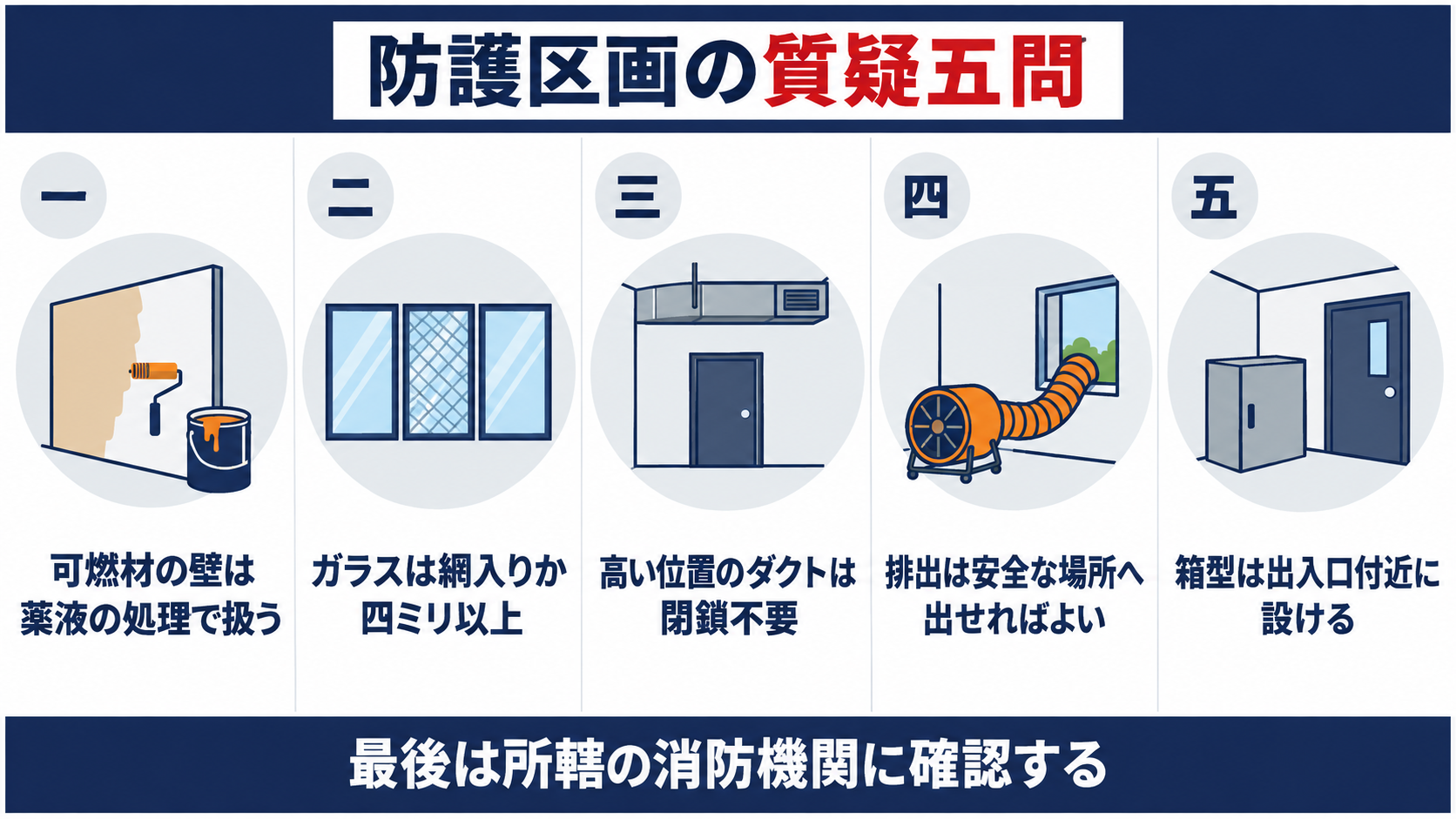

この記事では、昭和53年の質疑応答から五つを選び、現行の条文と照らして読みます。
壁の材料、ガラス、ダクトの開口、消火剤の排出、箱型の設備を、順に確かめます。

▼

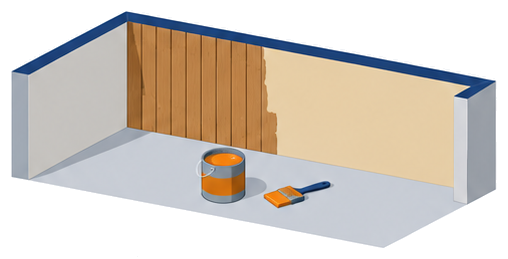

防護区画の壁や天井に可燃材が使われていても、ハロン1301は設置できるのか

ハロン1301を使う設備は、消火剤を防護区画に満たして火を消します。
そのため、区画を造る壁や天井の材料が、まず問われます。 可燃材でも、通達の防火薬液を決められた方法で含浸か塗布すれば、不燃材料に適合するものとして扱えるという答えでした。
現行の令第17条第１号は、全域放出方式の噴射ヘッドの設置を、令第16条第１号の例によると定めています。
その令第16条第１号は、不燃材料（建築基準法第２条第９号に規定する不燃材料）で造つた壁、柱、床又は天井（天井のない場合は、はり又は屋根）により区画され た部分に、噴射ヘッドを設けると定めています。
条文は「不燃材料」と書くだけで、薬液で処理した可燃材がこれに当たるとは書いていません。回答は当時の運用を示すものなので、内装に可燃材を使う防護区画は、現行の扱いを所轄の消防機関に確かめます。

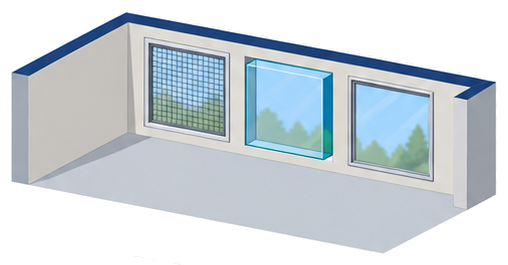

防護区画の窓ガラスは、すべて網入りガラスにしなければならないのか

防護区画には、採光のための窓や仕切りのガラスがあることも多いです。
そのガラスに、どんな種類と厚さを求めるのかが問われました。 すべてを網入りにする必要はなく、線入りか、厚さ４mm以上の普通ガラスでもよい。外壁部分は対象外という答えでした。
この数字は、令第16条第１号にも、規則第19条・第20条にも、書かれていません。条文が定めるのは、区画を不燃材料で造つた壁、柱、床又は天井で行うことまでです。
つまり回答は、条文の細目を通達で補った当時の目安です。ガラスの種類と厚さで迷う計画は、この目安が今も使われているかを所轄の消防機関に確かめます。

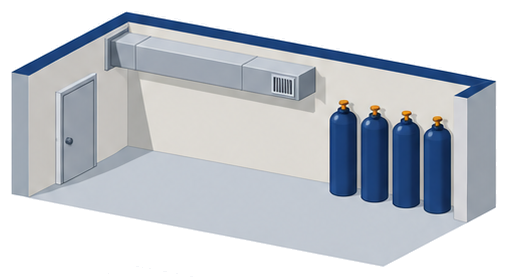

ダクトの開口部や、常時閉めている出入口にも、自動閉鎖装置は必要なのか

防護区画の開口部には、ドアや窓のほかに、空調のダクトも含まれます。
昭和53年に、閉鎖の要否が二つの場合で示されました。 高い位置のダクトは閉鎖不要、常時閉鎖して使う開口部は自動閉鎖装置も不要という答えでした。
現行の規則第20条第４項第２号の４イは、ハロン1301の全域放出方式の開口部を、規則第19条第５項第４号イ（ロ）及び（ハ）の例によると定めています。
その（ロ）が自動閉鎖装置を求めるのは、床面からの高さが階高の三分の二以下の位置にある開口部 で、消火効果を減ずるおそれのあるもの又は保安上の危険があるものです。高さが三分の二を超える位置の開口は、この定めの対象になっていません。
ただし、規則第20条第４項は、規則第19条第５項第３号も例にしています。同号は、防護区画の換気装置は、消火剤放射前に停止できる構造とすること と定めています。ダクトの開口が高い位置にあっても、換気装置の停止は別に求められます。
常時閉鎖する開口部は、条文に同じ書きぶりがありません。令第16条第１号ただし書は、外部に漏れる量以上の消火剤を追加して放出できる設備なら自動閉鎖装置を設けないことができると定め、規則第20条第３項第１号イ（ロ）は、自動閉鎖装置を設けない場合に消火剤の量を加算すると定めています。「常時閉鎖しているから不要」とする回答は当時の運用なので、自分の建物では所轄の消防機関に確かめます。

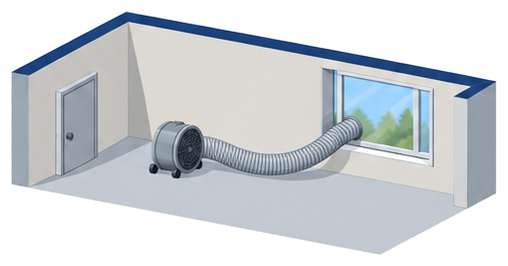

放射した消火剤の排出は、自然換気でもポータブルファンでもよいのか

消火剤を放出したあとは、防護区画に残った消火剤を、安全な場所へ出さなければなりません。
その方法が、二つの形で問われました。 自然換気でもよく、移動できるポータブルファンも、安全な場所へ排出できるなら認められるという答えでした。
現行の規則第20条第４項は、規則第19条第５項第18号の例によると定めています。同号は、放出された消火剤及び燃焼ガスを安全な場所に排出するための措置を講じること と定めています。
条文は方式を選ばず、安全な場所へ排出できることを求めています。自然換気もポータブルファンも、この条件を満たす限り、回答の考え方と合います。
なお、同じ趣旨の別の質疑応答では、自然換気の開口部の広さを床面積の100分の１以上としたものがあります。自分の防護区画で排出の経路が確保できるかは、所轄の消防機関に確かめます。

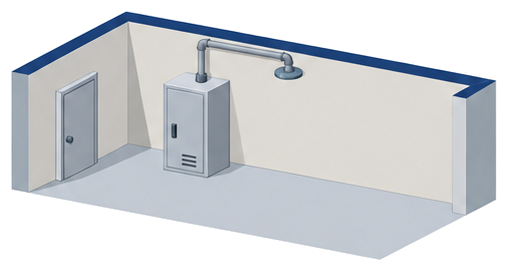

制御機構と貯蔵容器を一つの箱に収めた設備は、防護区画に置いてよいのか

ハロン1301の設備には、制御機構と貯蔵容器などを、一つの鋼製の箱に収めたものがあります。
このパッケージ型を、どこに置けるのかが問われました。 出入口付近に置くなら防護区画の中でもよく、その場所は床から天井まで不燃性材料で区画するという答えでした。
一方、現行の規則第20条第４項第４号は、貯蔵容器等を規則第19条第５項第６号の例によると定め、同号イは、貯蔵容器を防護区画以外の場所に設けること と定めています。
令第17条第５号は、容器の設置場所に点検や延焼の面の条件を定めつつ、保護のための有効な措置を講じたときは、この限りでない とただし書を置いています。
防護区画の中に置く回答と、防護区画以外に置く現行の条文の間には、開きがあります。パッケージ型を防護区画に置く計画は、現行の条文でどう扱われるかを、所轄の消防機関に確かめます。
