漏電火災警報器の点検では、変流器の外形や表示を確認して終わりにしてしまいがちです。
ところが点検要領は、変流器の容量について「警戒電路用」と「Ｂ種接地線用」で異なる数値基準を定めています。
実は定格電流値の確かめ方が、取り付け場所によって変わります。
この記事では、その判定の考え方を点検要領から確認します。
変流器の外形と表示を見たので、点検は終わったと思っていました。
容量の確認がまだ残っています。
取り付け場所で基準が変わります。
容量なら、変流器に書かれた定格電流値を見れば十分ですよね。
いいえ、警戒電路側の数値と比べる必要があります。
順番に確認していきましょう。
- 変流器の点検は外形・表示・未警戒・容量の４項目で構成される（平成14年消防予第172号第12）。
- 表示では自主表示マークが付されていることを確認する。
- 警戒電路に設けた変流器は、定格電流値が警戒電路の最大負荷電流値以上であることが基準になる。
- Ｂ種接地線に設けた変流器は、定格電流値が定格電圧の数値の20％に相当する数値以上であることが基準になる。
- 変電設備を増設・改修すると、変流器を貫通しない接地線ができることがあるため注意する。
▼

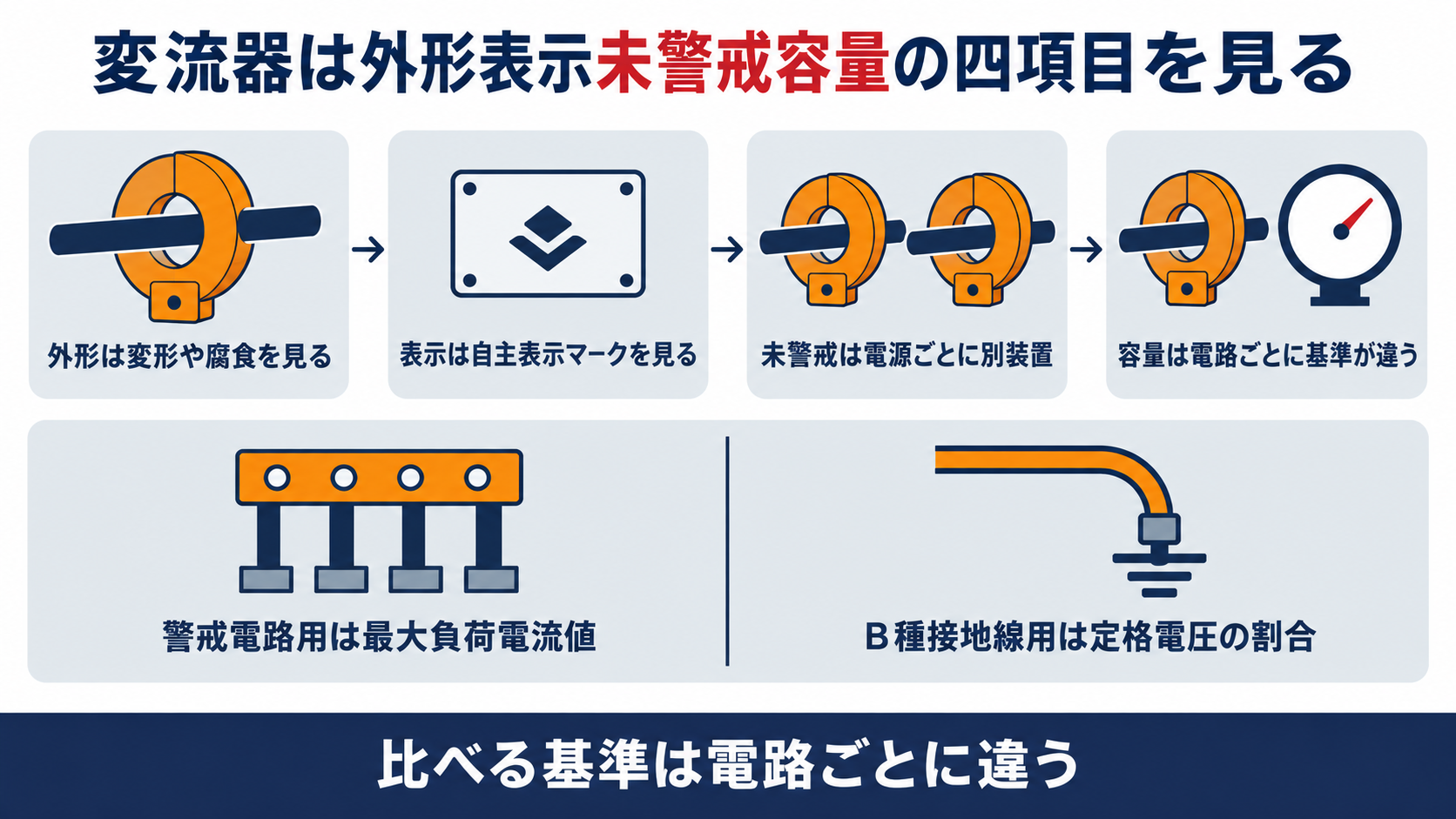

変流器の点検は「外形・表示・未警戒・容量」の４項目で何を確かめるのか
変流器は、警戒電路に流れる電流を測り、漏電火災警報器の受信機へ信号を送る部品です。
外形と表示は目視だけで確認できますが、自主表示マークと銘板は型式や定格電流値を示す根拠になります。
銘板がはがれてしまうと、この先で確認する未警戒や容量の判定そのものができなくなります。
残り２項目（未警戒・容量）は、警戒電路の実情と照らし合わせて確認します。
外形と表示を見れば、変流器の点検は十分ですよね。
いいえ、未警戒と容量も確認します。
次は未警戒を見てみましょう。
防火対象物に２種以上の電源があると、なぜ別々の漏電火災警報器が必要になるのか
未警戒とは、電路の変更工事などによって変流器が監視できていない部分ができていないかという確認です。
たとえば電灯用と動力用の２種以上の電源が供給されている建物では、それぞれに別の漏電火災警報器が必要です。
あわせて、警戒する電路に入ってくるすべての低圧幹線が、漏れなく変流器を貫通しているかも確認します。
漏電火災警報器が１台あれば、建物全体を見られますよね。
電源が２種以上あれば別々に必要です。
次は容量の基準を見ます。
警戒電路用の変流器は、なぜ「最大負荷電流値以上」が基準になるのか
容量の判定は、変流器に表示された定格電流値と、警戒電路側の電流値を比べて行います。
変流器の定格電流値が、この総和（最大負荷電流値）以上であることが基準です。
ただし、ごく短時間だけ流れるせん頭負荷電流は、この総和の計算から除きます。
一瞬だけ跳ね上がる電流まで含めると、変流器の容量が実情より過大に見積もられてしまうためです。
一瞬だけ流れる大きな電流も、全部足して比べるんですか。
いいえ、せん頭負荷電流は除きます。
次はＢ種接地線用を見ます。
Ｂ種接地線用の変流器は、なぜ「定格電圧の20％」が基準になるのか
警戒電路の負荷電流ではなく、警戒電路の定格電圧値を基準にします。
そのため容量の目安も、負荷電流の総和ではなく定格電圧の数値の20％という別の計算式になります。
変流器に表示された定格電流値が、この20％の数値以上であれば基準を満たします。
警戒電路用とＢ種接地線用は、比べる基準そのものが違うことを押さえておきます。
警戒電路用と同じ最大負荷電流値で比べればよいのでは。
いいえ、定格電圧の20％で比べます。
最後に増設時の注意点を見ます。
変電設備を増設・改修すると、なぜ変流器を貫通しない接地線ができるのか
変電設備そのものの増設・改修工事が、未警戒の原因になることがあります。
工事の際に既設の変流器を通さない新しい接地線を追加してしまうと、その分だけ未警戒の範囲が生まれます。
設置時には貫通していた接地線でも、後の増設・改修で状況が変わっている可能性があります。
点検では、現在の配線図と照らし合わせて、すべての接地線が変流器を貫通しているかを確認します。
設置したときに確認していれば、そのあとは安心ですよね。
増設・改修のたびに確認が必要です。
最後に整理しましょう。
