非常警報設備や放送設備は、単独だけで完結する設備ではありません。
スプリンクラー設備や自動火災報知設備とどこまで連動させてよいのか、配線や機器をどこまで共用してよいのかは、現場で判断に迷う場面が続きます。
古い質疑応答には、こうした線引きを一つひとつ確かめた回答が残っています。

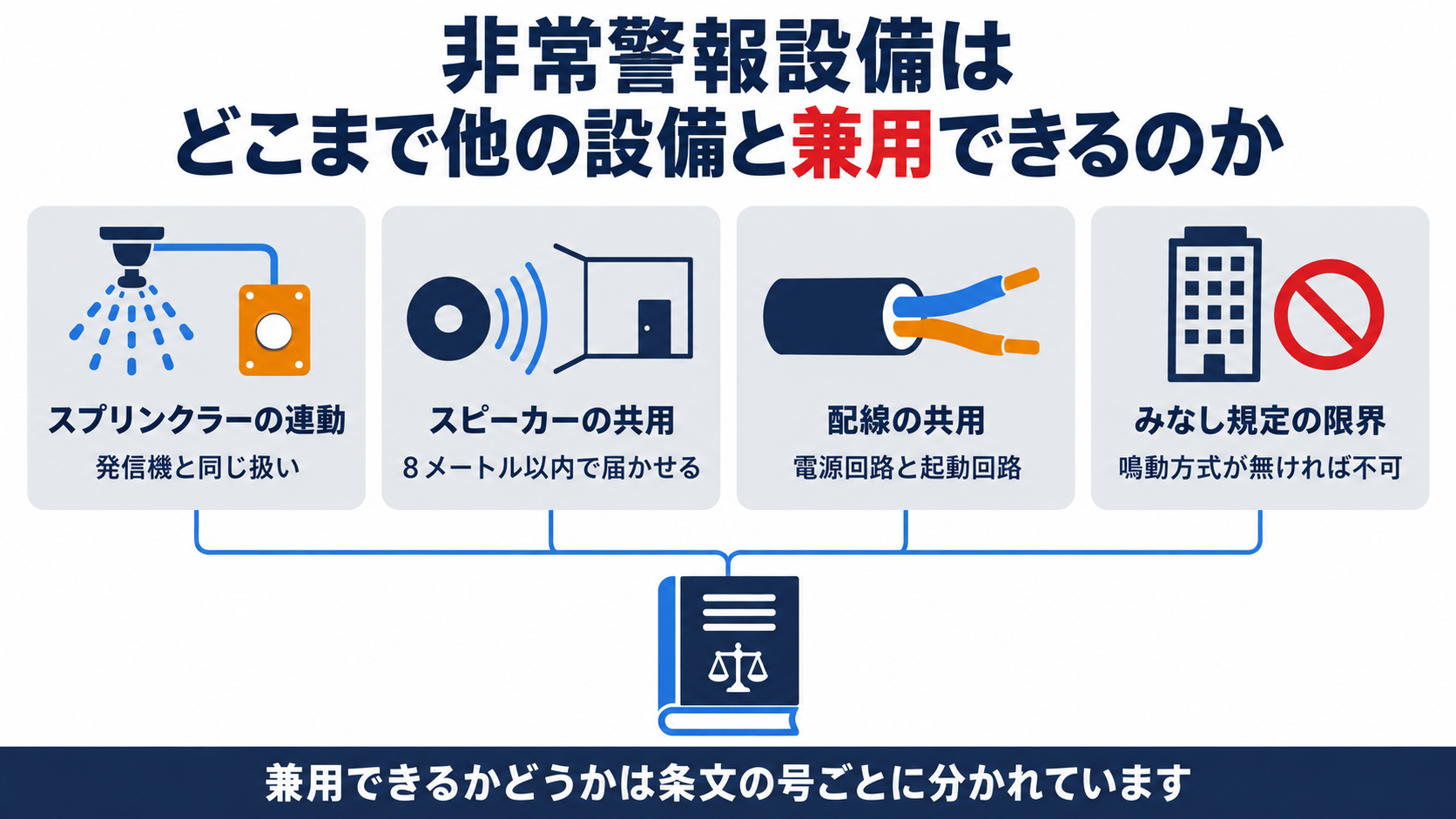

今回は５つの質疑から、兼用できる範囲とできない範囲の境界線を見ていきます。
うちのビルはスプリンクラー設備と放送設備の両方が入っています。
これって、どこまで一緒に動かしてよいものなんでしょうか。
実は条文の号ごとに、兼用してよい範囲が細かく決まっているんです。
配線をまとめてよい場合もあれば、まったく認められない場合もあります。
設備ごとに違うんですね。
うちの非常警報設備がどちらに当たるのか、知りたいです。
はい、昔の質疑応答に実例が５つ残っています。
順番に見ていきましょう。
- スプリンクラー設備の作動信号は、放送設備の起動（発信機の作動）と同じに扱ってよい
- 放送設備のスピーカーを省略できる部屋は、２以上の隣接区域のスピーカーでカバーしてもよい
- 複合装置の非常警報設備を２台つなぐ配線は、条件を満たせば同じ金属管にまとめられる
- 既存の自動火災報知設備に出火階と直上階に限る鳴動方式が無ければ、令第32条のみなし規定は使えない
- 複合用途建築物の非常ベルは、収容人員の合計だけでなく無窓階かどうかでも変わる
▼

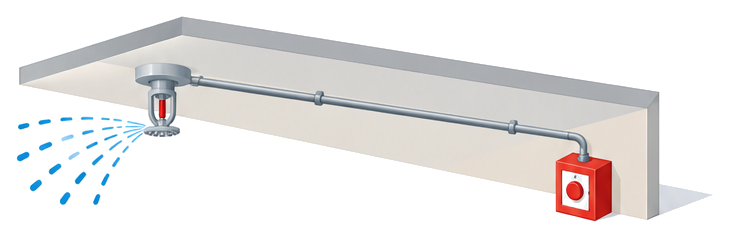

スプリンクラーが作動した信号は放送設備の起動とみなせるか
その警報の中身に、スプリンクラー設備の作動信号を含めてよいかが問われました。
スプリンクラーヘッドが開いて水が出たという事実は、発信機のボタンが押されたのと同じ重みを持つ情報だからです。
放送のメッセージも「火災が発生しました」ではなく「スプリンクラー設備が作動しました」と言い換えてよいとされています。
配線の分け方ではなく、信号の意味で判断するという考え方が、ここでの核になります。
水が出たことも、ボタンを押したのと同じ扱いになるんですね。
はい、どちらも火災発生を知らせる信号として同じに扱われます。

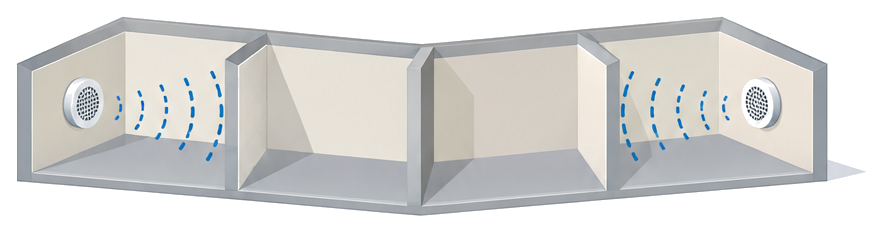

スピーカーを置かない部屋は隣の部屋のスピーカーで届かせてよいか
その省略の仕方が、１部屋につき１個のスピーカーに限られるのかが問われました。
隣の部屋のスピーカーが１個だけ８メートル以内に届いていれば足りますが、両隣の部屋のスピーカーを合わせて条件を満たす形でも差し支えないとされています。
小部屋が両側を別の放送区域に挟まれているような間取りでは、この考え方が使えます。
いずれにせよ、実測で水平距離を確かめることが前提になります。
両隣から音が届けば、真ん中の部屋にはスピーカーを置かなくてよいんですね。
そのとおりです。
ただし水平距離８メートル以内という条件は、実測で確かめてください。

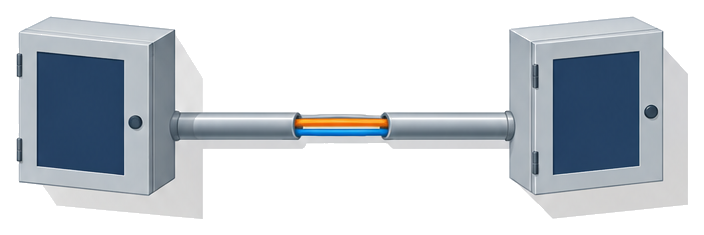

複合装置の非常警報設備を２台つなぐ配線は同じ管に入れてよいか
電圧の違う２つの回路を、同じ管に収めてよいかという論点です。
電源回路には600ボルトビニル絶縁電線以上の絶縁性能を持つ電線を、起動回路には600ボルト耐熱ビニル絶縁電線以上の耐熱性能を持つ電線を使うことが前提になります。
条件を満たさない電線のまま同じ管にまとめると、絶縁や耐熱が不足して事故につながりかねません。
配管工事をまとめて簡素化できるかどうかは、電線の仕様まで確認してから判断します。
配管をまとめれば、工事も点検も楽になりそうですね。
ただし電線の絶縁性能と耐熱性能の条件を満たしていることが前提です。

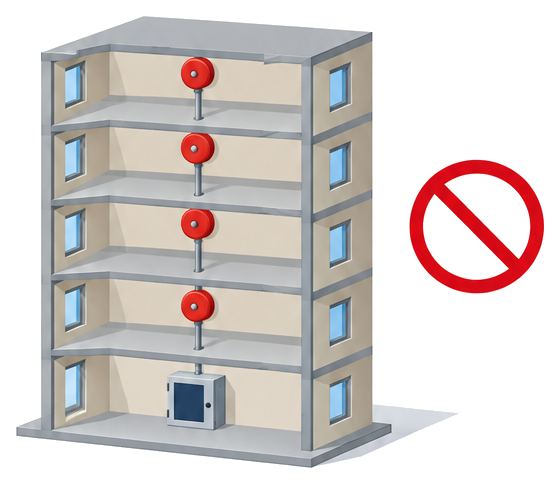

鳴動方式の無い既存の自動火災報知設備はみなし規定を使えるか
ただし、その自動火災報知設備自体が新しい基準を満たしていない場合が問われました。
非常電源や音響装置の性能が基準どおりでも、出火階とその直上階に限って警報を発する鳴動方式という１点が欠けていれば、自動火災報知設備として非常警報設備の代わりにはなりません。
令第32条は「同等以上の性能があれば認める」特例であって、基準の一部を免除する規定ではないからです。
古い建物ほど、この鳴動方式が後から追加された基準であることに注意が必要です。
非常電源も音響装置もちゃんとしているのに、それでも駄目なんですか。
はい、鳴動方式という１点だけでもみなし規定は使えません。
一度点検で確かめておくと安心です。

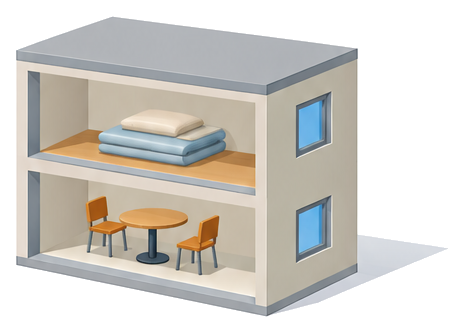

複合用途建築物の非常ベルは無窓階かどうかで決まるか
階ごとの人数と、窓の有無の関係が問われました。
この建物の収容人員は合計39人で、全体では50人に届きません。
ただし地階又は無窓階の収容人員が20人以上になると、別の基準で設置義務が生じます。
１階のカフェー30人がもし無窓階にあれば、この基準に単独で該当してしまうということです。
合計の人数だけ見ていたら、見落とすところでした。
はい、各階ごとの窓の状態まで確かめることが大切です。
よくある質問
まとめ
兼用できる範囲が、思っていたより細かく決まっているんですね。
うちのビルも一度見直してみます。
はい、条文の号ごとに確かめてから工事に進むのが安全です。
