自動火災報知設備の試験結果報告書になぜ相互作動試験の欄があるのか｜受信機が２台以上あるときの相互通話と鳴動を確かめる仕組みを解説

自動火災報知設備の試験結果報告書には、受信機が複数台ある建物だけに関わる「相互作動試験」という欄があります。
この欄は普段あまり意識されませんが、受信機を１台しか置いていない建物の記載例では欄そのものに斜線が引かれ、対象外として扱われています。
この記事では相互作動試験の中身と、報告書のこの欄がどんなときに埋まり、どんなときに斜線になるのかを整理します。
受信機の台数が変われば、この欄の扱いも変わります。

報告書に「相互作動試験」という欄がありますが、うちの建物では毎回斜線で消されています。

それは受信機が１台の建物では対象外になる欄だからです。
今回はこの欄の中身を整理していきましょう。

受信機が増えたら急に対象になる欄ということですね。

そのとおりです。
まずは欄の位置づけから見ていきましょう。

この記事の結論

相互作動試験は受信機が２台以上ある建物だけに関わる試験結果報告書の欄である
相互通話状況は受信機のある場所同士で同時に通話できることを確かめる
地区音響装置鳴動状況は火災表示試験スイッチの操作でいずれの受信機からも鳴動することを確かめる
受信機が１台の建物ではこの欄自体が該当なしとして斜線で消される
受信機を増設すると、次の報告書からこの欄が試験・記入の対象に加わる

▼

自動火災報知設備の試験結果報告書になぜ相互作動試験の欄があるのか

別記様式第11の試験結果報告書には「相互作動試験」という欄があり、記載例ではこの欄に斜線が引かれています。
この欄がどんなときに必要になるのかを最初に確認します。

問１　試験結果報告書の相互作動試験の欄は、どんなときに試験・記入の対象になるのか。

答１　消防法施行規則第24条第五号トは、一の防火対象物に二以上の受信機が設けられているときは、これらの受信機のある場所相互間で同時に通話することができる設備を設けることと定めている。

相互作動試験は受信機が２台以上ある建物だけに関わる欄です。
建物が大きくなると防災センター以外にも受信機を置くことがあり、離れた場所にある受信機同士が正しく連携しているかを確かめる必要が出てきます。

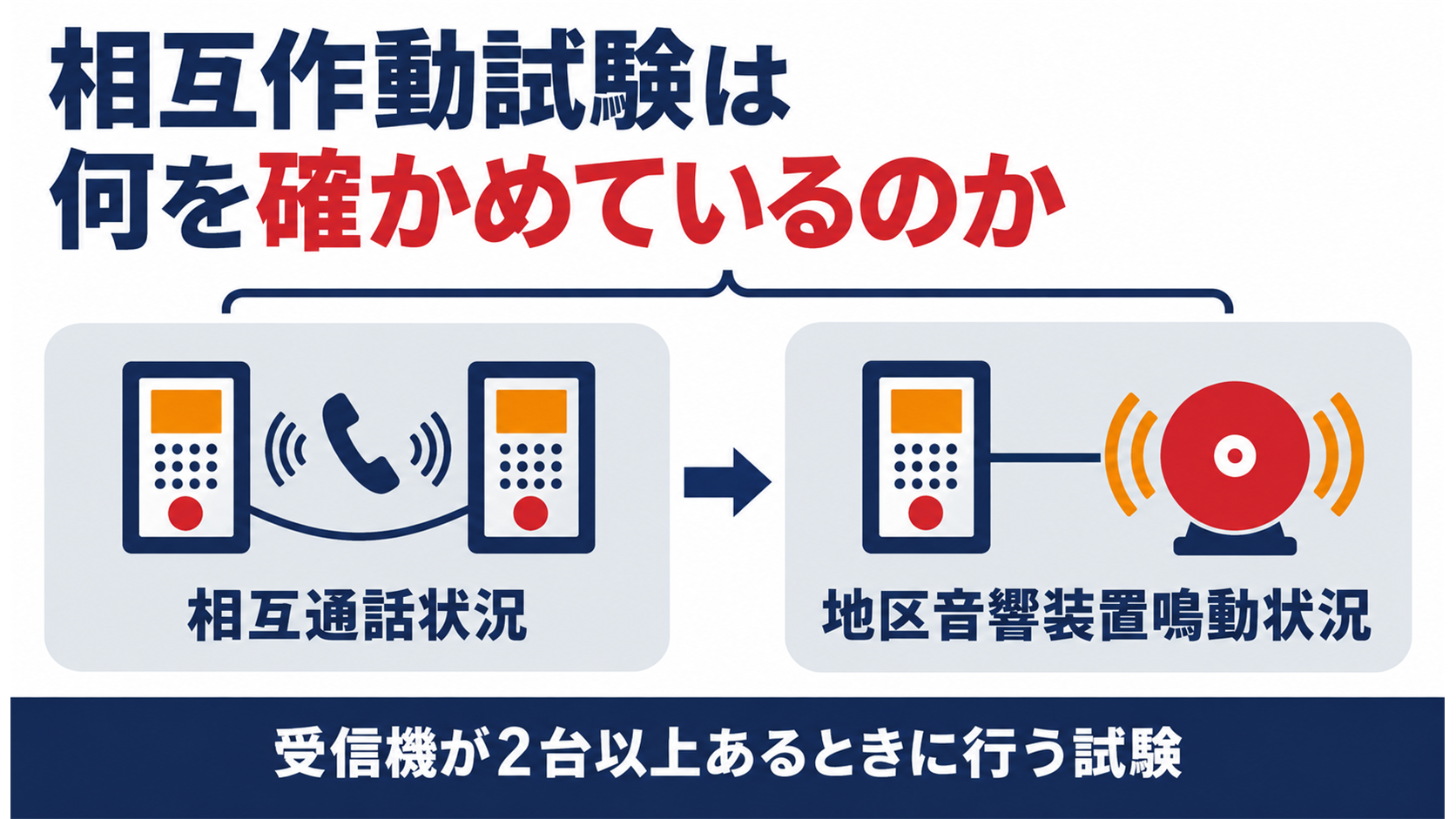

そのために設けられているのが相互通話と地区音響装置の鳴動という２つの確認項目です。
記載例の建物では受信機が１台だけだったため、この欄は使われていません。
自分の建物に受信機が何台あるかは、報告書のこの欄が埋まっているかどうかでも確認できます。

受信機がなぜ２台以上になることがあるのでしょうか。

建物が大きく離れた区画に分かれている場合などです。
次は相互通話状況の試験を見ていきましょう。

相互通話状況の試験はどうやって確かめるのか

相互作動試験のうち相互通話状況の欄は、実際に受信機の間で通話をして確かめます。
合否の基準もシンプルに一点だけです。

問２　相互作動試験のうち相互通話状況の欄は、どのように試験を行うのか。

答２　消防庁が定める自動火災報知設備の試験基準は、相互通話状況について受信機を設けてある場所相互間において相互通話を行うことと定め、同時に相互通話ができることを合否の判定基準としている。

相互通話状況は実際に声のやり取りができるかで確かめます。
片方の受信機からもう片方へ一方的に声が届くだけでは足りず、双方向で同時に会話できることが条件です。
インターホンのような双方向通話設備が受信機同士に組み込まれていることが前提になります。
点検のときは２人１組でそれぞれの受信機の前に立ち、実際に会話が成立するかを確認します。
片方の声が途切れる、雑音で聞き取れないといった状態は不合格として扱われます。

電話のように会話できればよいということですね。

はい、同時に双方向で話せるかがポイントです。
次は地区音響装置の鳴動を確かめる試験です。

地区音響装置鳴動状況の試験はなぜ火災表示試験スイッチで確かめるのか

地区音響装置鳴動状況の欄は、受信機のスイッチひとつで建物全体を確かめます。
１台ずつ現地の音響装置を見て回るわけではありません。

問３　地区音響装置鳴動状況の欄は、どのように試験を行うのか。

答３　消防庁が定める自動火災報知設備の試験基準は、地区音響装置鳴動状況について火災表示試験スイッチを所定の操作をして行うことと定め、いずれの受信機からも地区音響装置が正常に鳴動することを合否の判定基準としている。

どの受信機を操作しても建物全体が鳴るかを確かめます。
火災表示試験スイッチを使えば、実際に火災信号を発生させなくても地区音響装置を鳴動させた状態を再現できます。
受信機Aから操作しても、受信機Bから操作しても、同じように建物全体の音響装置が鳴ることが条件です。
どちらか一方の受信機からしか鳴らせない場合は、配線や制御回路に不具合がある可能性があります。
検査ではこの試験を通じて、防災センターがどこにあっても建物全体へ警報を伝えられることを確認します。

１台ずつ現地で確認しなくてよいのは助かりますね。

スイッチひとつで建物全体を確かめられます。
次は記載例の斜線が意味することを見てみましょう。

記載例で相互作動試験の欄に斜線が引かれているのはなぜか

記載例の受信機は１台だけなので、相互作動試験の欄には斜線が引かれています。
この扱いの根拠は報告書自体の備考に書かれています。

問４　記載例では相互作動試験の欄に斜線が引かれているが、これはどんな決まりに基づくのか。

答４　別記様式第11の備考は、選択肢のある欄は、該当する事項を○印で囲むことと定めており、相互作動試験は消防法施行規則第24条第五号トの規定により受信機が二以上設けられているときに限り生じる試験である。

斜線は「該当する受信機が無い」ことを示す印です。
選択肢のある欄に○印を付ける決まりの裏返しとして、そもそも対象が存在しない欄には斜線を引いて「該当なし」と示します。
受信機が１台の建物では、相互通話も地区音響装置の相互鳴動も試験のしようがないため、欄ごと斜線になります。
斜線を見たときに「試験漏れ」と勘違いしないことが、報告書を正しく読むポイントです。
反対にこの欄に○が付いていれば、その建物には受信機が複数台あることが報告書だけで分かります。

斜線を見て試験漏れかと思っていました。

斜線は該当なしを示すだけなので安心してください。
最後は受信機を増やしたときの扱いです。

受信機を増設したらこの欄の扱いはどう変わるのか

受信機を増設すると、翌年の点検からは今まで斜線だった欄が試験対象に変わります。
増設工事のときに見落とされやすいポイントでもあります。

問５　受信機が１台だった建物に２台目の受信機を増設した場合、試験結果報告書の扱いはどう変わるのか。

答５　消防法施行規則第24条第五号トの規定は受信機が二以上設けられている場合に相互に通話できる設備を設けることを求めており、増設によってこの条件に該当することとなった建物では、相互作動試験の欄も試験・記入の対象に加わる。

受信機を増やす工事には相互通話設備の追加もセットで必要です。
２台目の受信機を置くだけでは足りず、２台の間で通話できる設備まで含めて設置しなければなりません。
この設備が無いまま増設すると、次の検査で相互作動試験に合格できず手戻りが発生します。
増設工事を発注するときは、相互通話設備の見積もりが含まれているかを確認しておくと安心です。
報告書のこの欄は、建物の受信機構成が変わったことを一目で伝える記録にもなります。

受信機を増やすだけでは終わらないんですね。

相互通話設備までセットで考える必要があります。
ここまでの内容を整理しましょう。
