差動式分布型の空気管式感知器は点検で空気をどれだけ入れるのか｜ダイヤフラム損傷を避ける作動試験の手順を解説

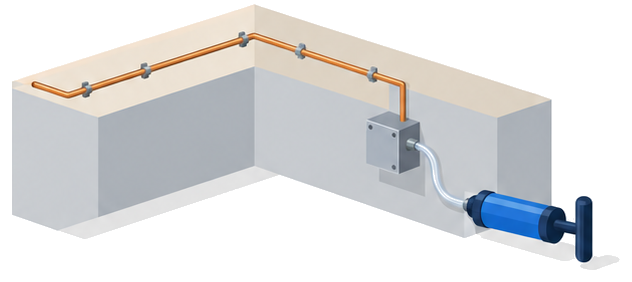

自動火災報知設備の感知器のうち、差動式分布型の空気管式は、点検のとき空気を注入して作動を確かめます。
ただし、空気は多く入れるほどよいわけではなく、量を誤ると感知器を傷めます。
どれだけ入れて、何を測り、結果がおかしいときにどこを疑うのかは、点検の基準と要領に書かれています。
この記事では、空気管式の作動試験の手順と判定を順に確認します。

▼

空気管式の感知器は点検で何を確かめるのか

点検の基準では、感知器は機器点検で確かめる項目に入っています。
空気管式の判定は、作動、作動継続、警戒区域の表示の三つです。 空気管式で確かめるのは、作動、作動継続、警戒区域の表示の三つです。

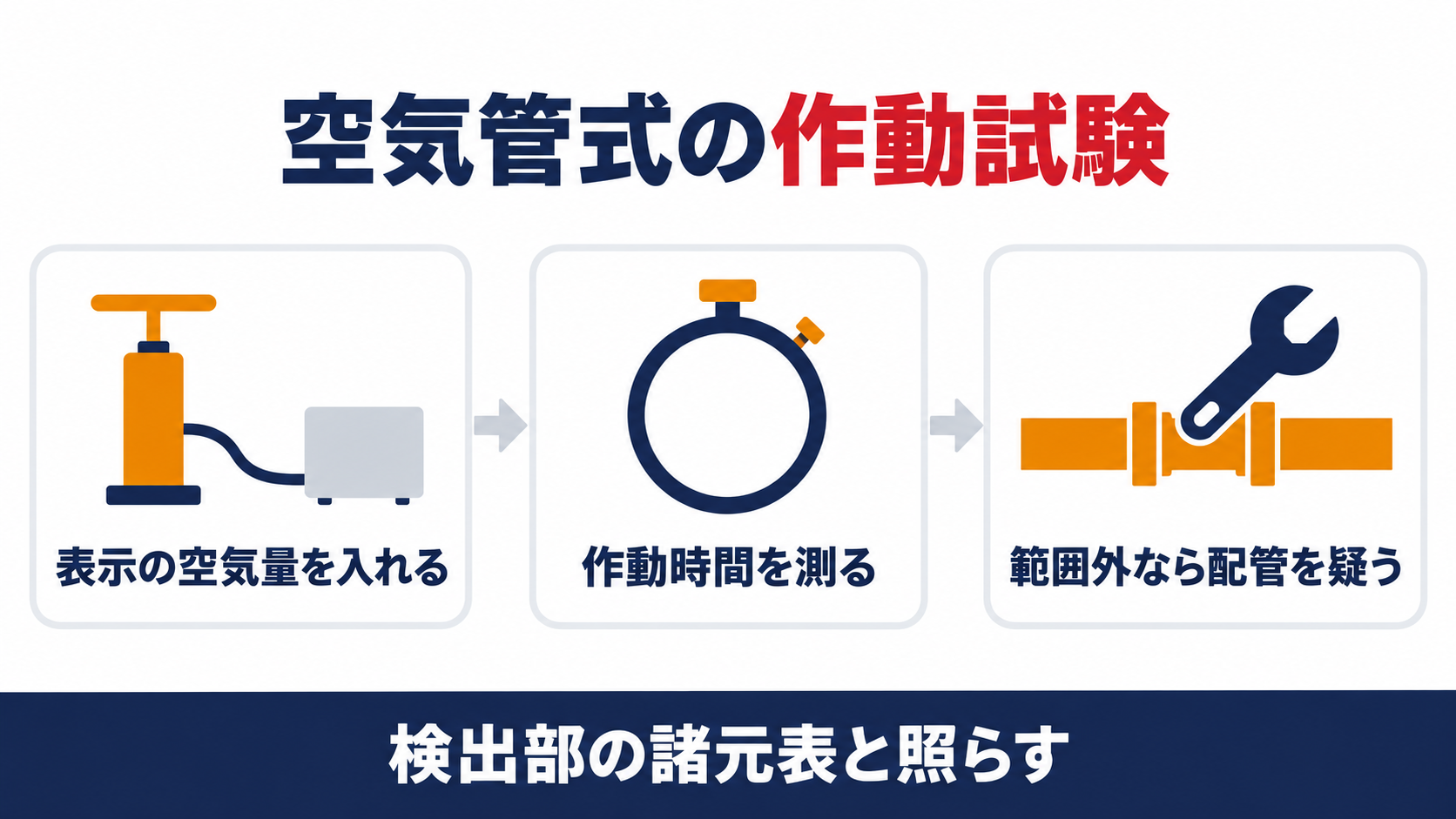

火災作動試験では、空気を注入してから作動するまでの時間を測ります。
作動継続試験では、作動したときから復旧するまでの時間を測ります。
どちらも、検出部に貼付されている諸元表の範囲内かで判定します。
確認灯付きの感知器なら、確認灯が正常に点灯または点滅するかも見ます。 試験に使う道具の校正については、試験器の校正周期の記事で解説しています。

空気はどれだけ入れてよいのか

空気量は、点検する人が勘で決めるものではありません。
火災作動試験の手順が、入れる量の拠り所を示しています。 入れる量は、検出部に表示されている空気量です。
空気量は感度種別や空気管長で異なるので、ほかの感知器の量を流用しないようにします。

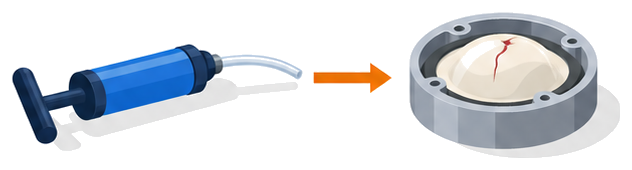

要領の注意書きは、所定量以上を入れるとダイヤフラムが損傷するとしています。
表示が読み取れないときは、自己判断で入れず、機器の資料やメーカーで確かめておきたいところです。
この手順は、令和６年消防予第412号で一部改正された現行の点検要領の記載です。

リーク孔を空気が通らない構造の感知器は試験のあとどうするのか

要領の注意書きには、構造によって手順が変わる点が書かれています。

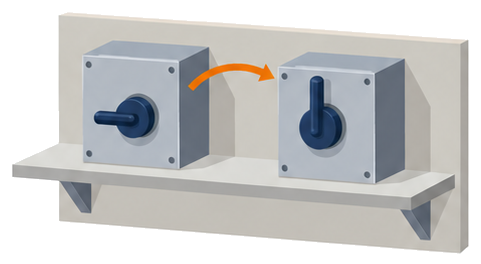

リーク孔を空気が通らない構造のものが、その対象です。 リーク孔を通らない構造のものは、注入した直後にすみやかに試験コックを定位置へ戻します。
要領の図には、空気管、リーク孔、接点、ダイヤフラム、コックスタンド、空気注入試験器、試験孔、コックハンドルが描かれています。
戻す理由までは、要領に書かれていません。
ただ、試験コックは作動試験位置に合わせて使うものなので、戻し忘れは定位置ではない状態を残します。
点検の終わりに、試験コックが定位置にあるかを一台ずつ見て回る習慣をつけておきたいところです。

作動しないときや時間がおかしいときはどこを疑うのか

判定は、作動時間と作動継続時間が諸元表の範囲内かどうかで決まります。

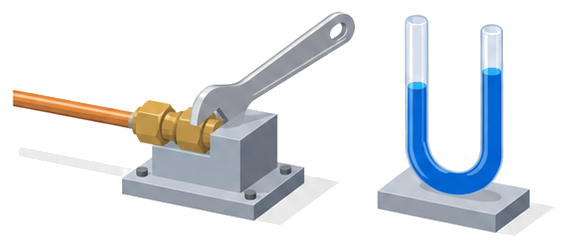

範囲を外れたときの次の一手も、要領が示しています。 不作動や範囲外のときは、まず空気管とコックスタンドの接合部の締付けを確かめます。
そのうえで、流通試験と接点水高試験に進みます。
範囲内でも、前回の測定値と大幅に違うときは同じ扱いです。
だから、前回の測定値を手元に置いて点検しておく必要があります。
作動時間の判定については、平成10年消防予第67号の執務資料も参照するよう要領に書かれています。

熱電対式や感知線型の点検は空気管式と何が違うのか

分布型には、空気管式のほかに熱電対式と熱半導体式があります。
点検の基準では、これらと感知線型に回路合成抵抗値の確認が加わります。 空気は入れず、作動電圧と回路合成抵抗値を確かめます。

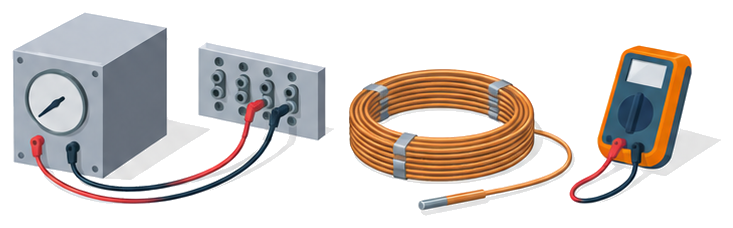

熱電対式と熱半導体式は、メーターリレー試験器で検出部に電圧を加え、作動電圧が表示の範囲内かを見ます。
感知線型は、受信機の外線をはずして末端を短絡し、終端抵抗等も短絡して回路計で合成抵抗値を測ります。
判定は、感知器に明示されている値以下であることです。
なお熱半導体式は、感熱部の取付け面の高さが８m未満なら、差動式スポット型の加熱試験に準じて試験できます。
