スプリンクラーの水が出るかはどこで確かめるのか｜消防法施行規則が定める末端試験弁の位置と標識を解説

スプリンクラー設備のある建物には、配管のいちばん端に手回しの弁が付いています。
これは水を止めるための弁ではなく、火災のときに警報が鳴るかどうかを試すための末端試験弁です。
点検のたびに開け閉めするものなので、前に物が積まれていると点検そのものができなくなります。
この記事では末端試験弁をどこにいくつ設けることになっているのかを条文から整理します。

うちのビルの廊下の天井に赤い配管と小さな手回しのハンドルが付いています。
あれは何をするものなのでしょうか。

スプリンクラー設備の末端試験弁です。
水がきちんと流れて警報が鳴るかを試すための弁です。

試すだけの弁なら普段は誰も触らないということですね。
その手前に台車を置いてしまっています。

そこが立入検査でよく指摘される点です。
弁には標識を出すことまで規則で決められています。

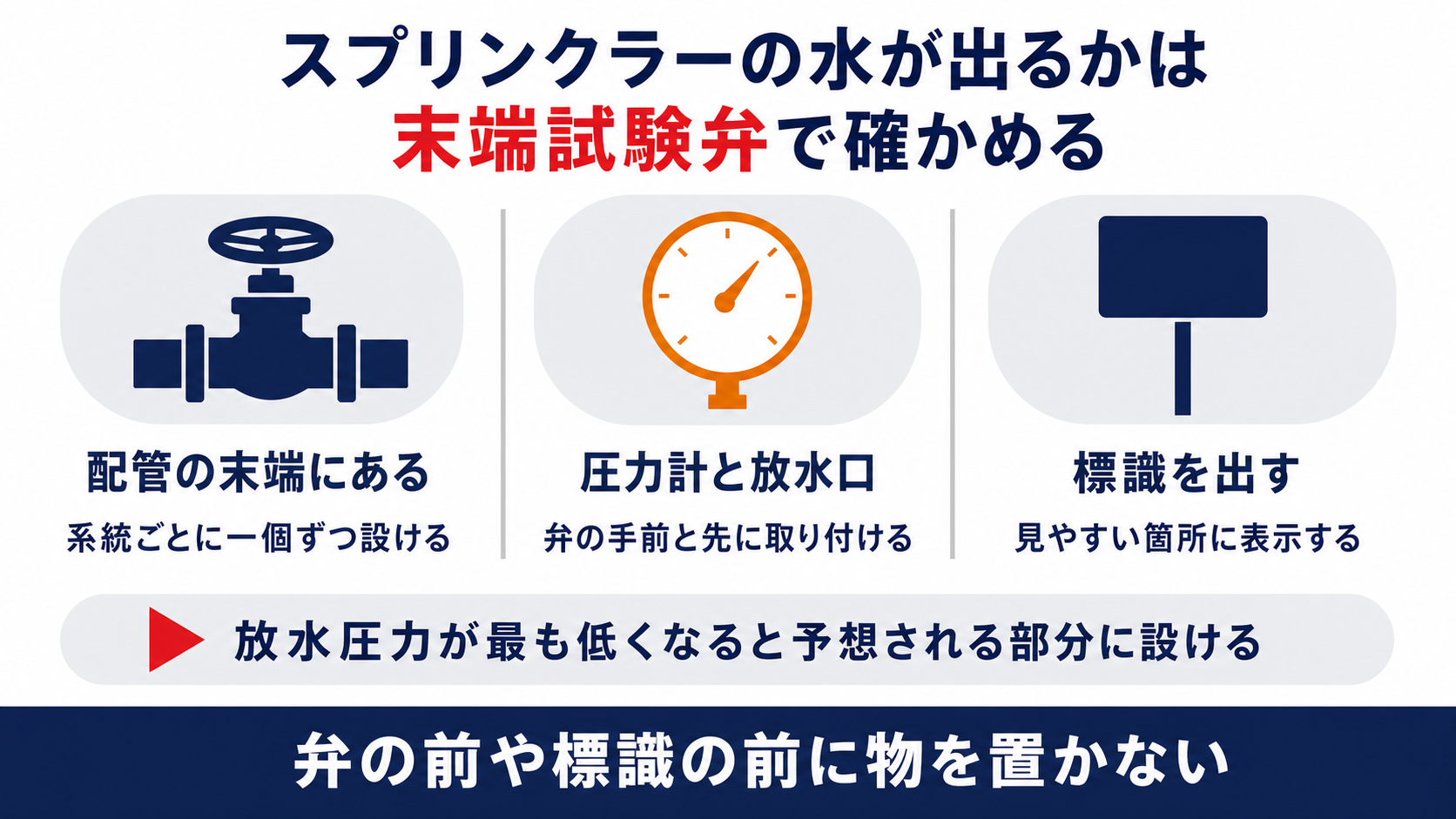

この記事の結論

末端試験弁は流水検知装置や圧力検知装置の作動を試験するための弁です
閉鎖型ヘッドを使うスプリンクラー設備の配管の末端に設けることとされています。
設ける数は配管の系統ごとに一個ずつです
置く場所は放水圧力が最も低くなると予想される配管の部分です。
弁の直近の見やすい箇所に末端試験弁である旨の標識を設けます

▼

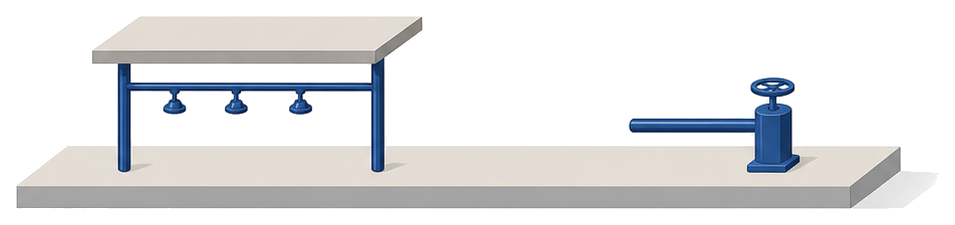

配管の端に付いている手回しの弁はなんのためにあるのか

スプリンクラー設備は、火災のときにヘッドが開いて水が出る設備です。
その水の流れをつかまえて警報を出す役目を担うのが流水検知装置です。

消防法施行規則第14条第１項第５号の２　閉鎖型スプリンクラーヘッドを用いるスプリンクラー設備の配管の末端には、流水検知装置又は圧力検知装置の作動を試験するための弁（以下「末端試験弁」という。）を次に定めるところにより設けること。

試すための弁です。
条文が「作動を試験するための弁」と書いているとおり、末端試験弁は水を止めるための弁ではありません。
弁を開くと配管の末端から水が流れ、その流れを流水検知装置が拾って警報が鳴ります。
ヘッドが一つ開いたのと同じ状態を、人の手で作り出すための仕掛けだと考えてください。
自分の建物の弁がどこに付いているのかを、まず点検を頼んでいる業者に聞いておいてください。

水を止める弁ではないのですね。
てっきり掃除のときに閉める弁だと思っていました。

閉めるための弁は制御弁のほうです。
末端試験弁は開いて試すための弁だと覚えてください。

どのスプリンクラー設備に末端試験弁が要るのか

末端試験弁は、すべてのスプリンクラー設備に付いているわけではありません。
どの種類のヘッドを使う設備なのかで扱いが変わります。

消防法施行規則第14条第１項第５号の２（略）　ただし、特定施設水道連結型スプリンクラー設備でその放水圧力及び放水量を測定することができるものにあつては、末端試験弁を設けないことができる。

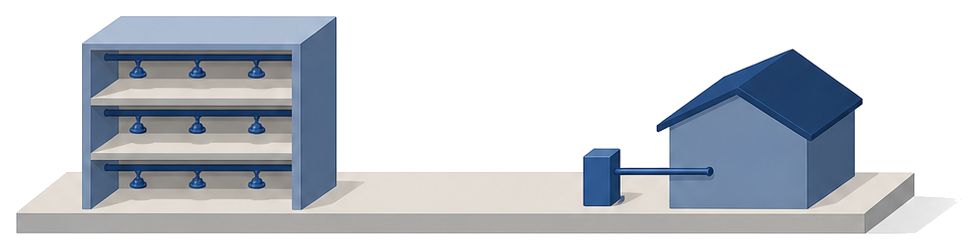

閉鎖型ヘッドの設備が対象です。
柱書きは閉鎖型スプリンクラーヘッドを用いるスプリンクラー設備と限っています。
舞台部などに使う開放型ヘッドの設備については、同じ規則第14条第１項第１号ニに、一定の防火対象物に限って一斉開放弁の作動を試験するための装置を設けることが別に定められています。
また小規模な福祉施設などで使う特定施設水道連結型スプリンクラー設備は、放水圧力と放水量を測定することができるものであれば末端試験弁を省けます。
自分の建物のヘッドが閉鎖型なのか開放型なのかは、点検結果報告書の設備の種別からたどれます。

うちは事務所ビルなので閉鎖型のはずです。
やはり末端試験弁が要るということですね。

閉鎖型なら配管の末端に付いているはずです。
まず点検結果報告書で設備の種別をご覧ください。

末端試験弁はどこにいくつ設けることになっているのか

弁の数と位置は、工事をする側の都合で決まるものではありません。
規則が系統ごとの数と、置く場所の条件まで定めています。

消防法施行規則第14条第１項第５号の２イ　末端試験弁は、流水検知装置又は圧力検知装置の設けられる配管の系統ごとに一個ずつ、放水圧力が最も低くなると予想される配管の部分に設けること。

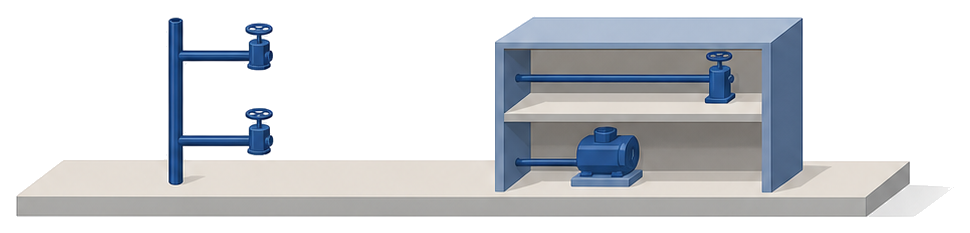

系統ごとに一個ずつです。
発信部となる流水検知装置は、同じ規則第14条第１項第４号ロで各階または放水区域ごとに設けることとされています。
その系統ごとに末端試験弁が一個ずつ要るので、階数の多い建物ほど弁の数も増えていきます。
置く場所は放水圧力が最も低くなると予想される配管の部分で、条文は具体的な階や部屋までは指定していません。
いちばん条件の悪いところで基準どおりの圧力が出ていることを確かめる仕組みだと考えてください。

系統の数だけあるということですね。
建物が大きいほど弁も増えるわけですね。

そのとおりです。
点検の立ち会いのときに弁の位置を全部教えてもらってください。

実務で見落としやすいのはどこか

弁そのものが付いていても、まわりの状態で指摘を受けることがあります。
規則は弁の前後に何を取り付けるかと、標識のことまで定めています。

消防法施行規則第14条第１項第５号の２ロ　末端試験弁の一次側には圧力計が、二次側にはスプリンクラーヘッドと同等の放水性能を有するオリフィス等の試験用放水口が取り付けられるものであること。　ハ　末端試験弁にはその直近の見やすい箇所に末端試験弁である旨を表示した標識を設けること。

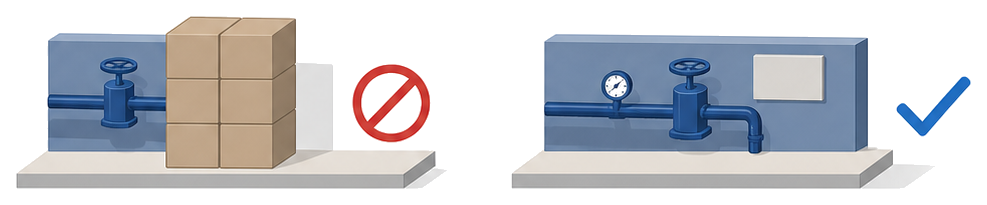

標識が見えなくなると基準を満たしません。
ハは直近の見やすい箇所と書いているので、標識が棚や段ボールでふさがれていれば、それだけで維持の状態が崩れます。
ロの試験用放水口は、スプリンクラーヘッドと同じだけ水が出る穴のことです。
これが付いていないと、弁を開いても本物のヘッドが開いたときと同じ量の水が流れず、試験になりません。
弁の前に物を置かないことと、標識が読める状態かどうかを日常の見回りに加えてください。

弁の前に台車を置いたままにしていました。
今日のうちにどかします。

それがいちばん早い改善です。
標識が読めるところまで空けておいてください。

明日からなにを確かめればよいのか

末端試験弁は、取り付けたら終わりという設備ではありません。
消防法は設置と維持の両方を関係者の義務としています。

消防法第17条第１項（略）　政令で定める消防の用に供する設備、消防用水及び消火活動上必要な施設（以下「消防用設備等」という。）について消火、避難その他の消防の活動のために必要とされる性能を有するように、政令で定める技術上の基準に従つて、設置し、及び維持しなければならない。

維持まで含めて義務です。
条文は設置し、及び維持と並べて書いているので、付いていても使えない状態なら基準に従っていないことになります。
そのうえで消防法第17条の３の３が、定期に点検してその結果を消防長または消防署長に報告することを求めています。

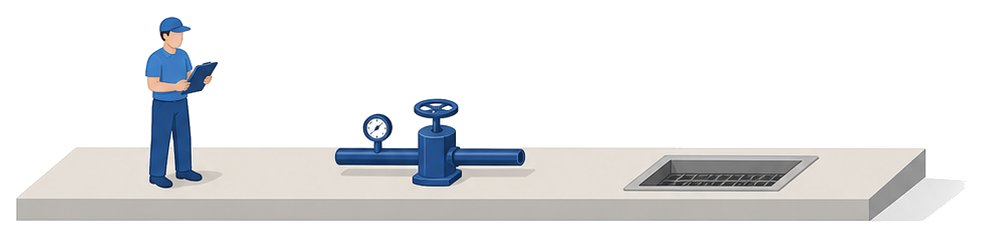

点検のときには弁を開いて実際に水を流すので、排水の経路がふさがっていないかも合わせて見てください。
まずは末端試験弁の位置と標識、そして弁の前が空いているかの三点を確かめるところから始めてください。

設置だけでなく維持まで書いてあるのですね。
付いてさえいればよいと思っていました。

そこが消防法第17条第１項の要点です。
点検を頼むときに末端試験弁まで見てもらえているか確かめてください。
