大阪市で消防設備の標識はどの大きさと色にすればよいのか｜東大阪市と堺市も比較

消火器の上の「消火器」の赤い板や、送水口の上の「送水口（消防隊専用）」の板は、消防用設備等の標識です。
国の規則は「標識を設けること」と定めていますが、多くの標識について、大きさや色の数字までは書いていません。
大阪市消防局の「消防用設備等の設置に係る運用基準」は、第10章標識類で、標識の大きさと色を１つの表にまとめています。
この記事では、国の規則・告示と大阪市の運用を分けて読み、標識の大きさと色がどこで決まっているのかをたどります。
東大阪市と堺市の公開資料とも比べます。

大阪市のビルで消火器を入れ替えました。
上に貼る「消火器」の板は、どれくらいの大きさにすればよいのでしょうか。

大阪市の運用基準の表では、赤地に白文字で幅８cm以上・長さ24cm以上です。
ただ、この数字は国の規則には書かれていません。

国の決まりではないのですか。

表の末尾には、行政指導を示す「◆」が付いています。
国と市のどちらの話なのかを、順番に見ていきましょう。

この記事の結論

国の消防法施行規則は、標識に書く文字や設ける場所を定めていますが、消火器や送水口などの標識の大きさと色の数字は書いていません
大阪市の運用基準は、第10章第１で設備ごとの標識の表示・色・大きさ・設置場所を１つの表にまとめ、全体に行政指導の「◆」を付けています
消火器は赤地白字で幅８cm以上・長さ24cm以上、屋内消火栓や送水口などは多くが幅10cm以上・長さ30cm以上です
避難器具の位置を示す標識は、国の告示が縦0.12m以上・横0.36m以上と定め、大阪市の表も同じ数値で白地黒字としています
東大阪市は消防局の告示、堺市は設備ごとの節で定めており、避難器具の使用方法の標識の大きさは３市で書き方が違います

▼

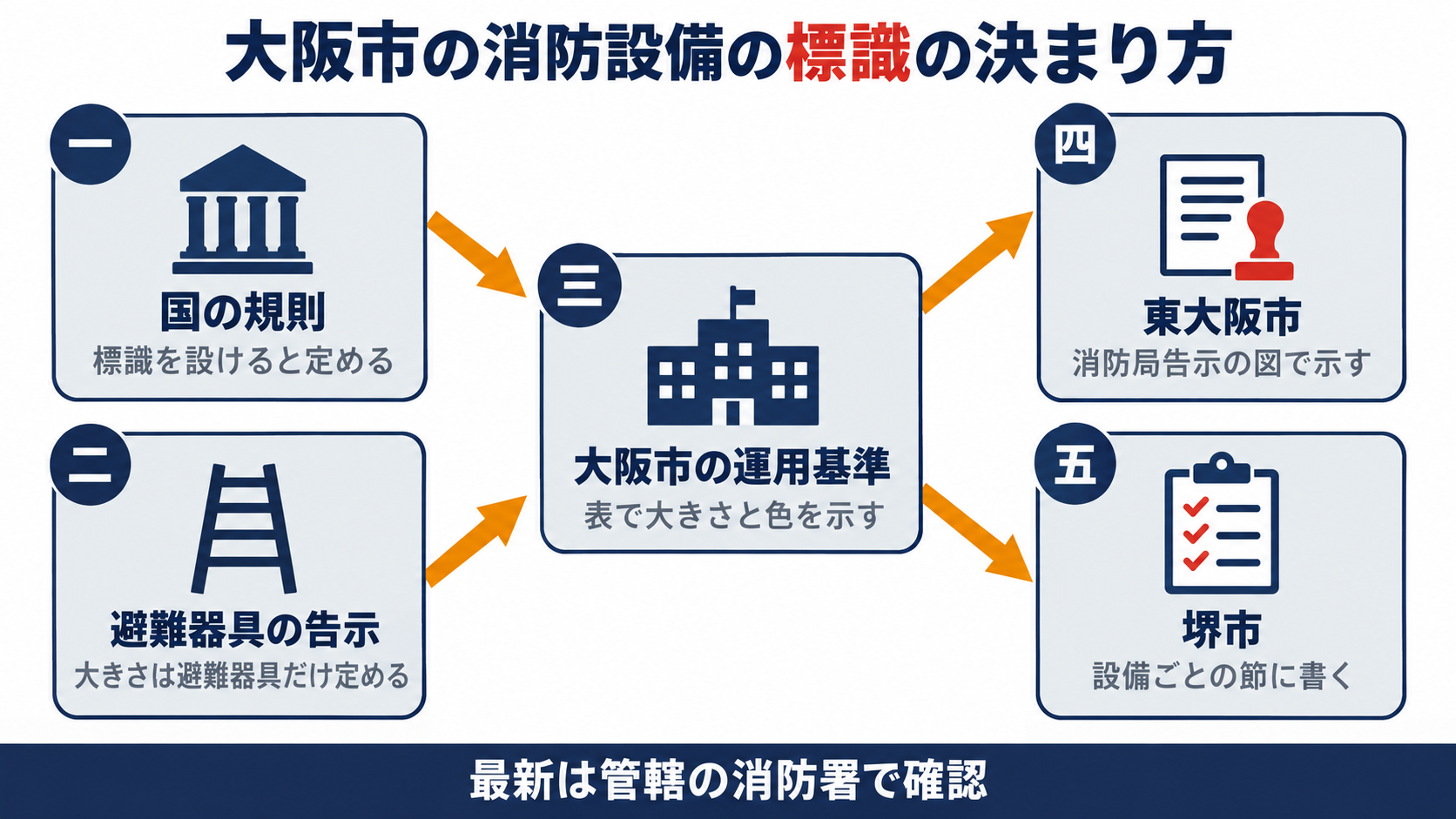

国の規則と避難器具の告示から大阪市の運用基準を経て東大阪市と堺市の標識の決め方へつながる順番を示す図解

消防設備の標識は国の規則でどこまで決まっているのか

まず、全国共通の国の規則を確かめます。
消火器具の標識は、消防法施行規則第９条第４号に書かれています。

消防法施行規則第九条第四号　消火器具を設置した箇所には、消火器にあつては「消火器」と、水バケツにあつては「消火バケツ」と、水槽にあつては「消火水槽」と、乾燥砂にあつては「消火砂」と、膨張ひる石又は膨張真珠岩にあつては「消火ひる石」と表示した標識を見やすい位置に設けること。

決まっているのは、書く文字と「見やすい位置」です。
屋内消火栓や連結送水管、非常コンセントも、書き方は同じです。

消防法施行規則第十二条第一項第三号イ　屋内消火栓箱には、その表面に「消火栓」と表示すること。

消防法施行規則第三十一条第四号　送水口及び放水口には、見やすい箇所に標識を設けること。

消防法施行規則第三十一条の二第九号イ　非常コンセントの保護箱には、その表面に「非常コンセント」と表示すること。

どの号にも、標識の大きさや、地と文字の色の数字は出てきません。
そのため、実際に何cmの板を何色で作るかは、各地の消防本部の基準を見ることになります。
避難器具だけは国の告示に大きさがあるので、記事の後半で取り上げます。

「標識を設けること」としか書いていないのですね。

はい、大きさと色は規則の外にあります。
次に、大阪市の表を見ていきます。

大阪市の運用基準は標識の大きさと色をどう決めているのか

大阪市の運用基準は、第10章標識類の第１で、標識の表示方法と大きさと色をまとめています。

大阪市「消防用設備等の設置に係る運用基準」第10章標識類第１標識の表示基準　消防用設備等の標識類の表示方法並びに大きさ及び色は、規則第９条第４号、第12条第１項第３号イ、第４号イ(ﾊ)、
（中略）
前各章に定めるもののほか、次の表のとおりとする。◆

中略の部分には、消防法施行規則と告示の標識の規定がずらりと並んでいます。
つまり、国の規則が「標識を設けること」とだけ書いた所を、大阪市の表が具体化しているという構造です。
文の末尾の「◆」は、大阪市の凡例で次のように説明されています。

大阪市「消防用設備等の設置に係る運用基準」凡例　◆ ：行政手続法上の行政指導に該当する事項（行政指導基準）

表全体が行政指導基準として示されている、ということです。
表から、よく見る標識を抜き出すと次のとおりです（大きさはいずれも「以上」）。

設備と標識	表示	地／文字	幅×長さ
消火器	消火器	赤／白	８cm×24cm
消火器の使用方法	使用方法を簡記	白／赤	12cm×24cm
水バケツ・水槽・乾燥砂・膨張ひる石等	消火バケツ・消火水槽・消火砂・消火ひる石	赤／白	８cm×24cm
屋内消火栓（箱の表面）	消火栓	赤／白	10cm×30cm
スプリンクラー設備の送水口	送水口（スプリンクラー）＋送水圧力範囲	赤／白	15cm×30cm
連結送水管の送水口・放水口・ホース格納箱	送水口（消防隊専用）など	赤／白	10cm×30cm
消防機関へ通報する火災報知設備の発信機	火災報知機	赤／白	８cm×24cm
非常コンセント（保護箱の表面）	非常コンセント	赤／白	10cm×25cm
避難器具	避難器具	白／黒	12cm×36cm

消火器と簡易消火用具は幅８cm・長さ24cm、屋内消火栓や送水口などの箱・弁は幅10cm・長さ30cmがほとんどです。
スプリンクラー設備の送水口は、送水圧力の範囲も書くため幅が15cmと一回り大きくなっています。たどる順番は次のとおりです。

出発点は、消防法施行規則の「標識を設けること」「表示すること」という号です
その号には、書く文字と場所はありますが、大きさと色の数字はありません
大阪市の第10章第１は、その号を列挙したうえで「次の表のとおり」としています
表は、設備ごとに表示・地の色・文字の色・幅・長さ・設置場所を示しています
末尾の「◆」は、凡例で行政指導基準と説明されています

消火栓の箱の「消火栓」の文字にも、大きさの目安があるのですね。

はい、赤地に白文字で幅10cm以上・長さ30cm以上です。
表には、数字が書かれていない行もあります。

電源の開閉器や表の備考はどう読むのか

扉が開いた灰色の分電盤に遮断器が並び一つのスイッチの横に小さな白いラベルが貼られているイラスト

表で数字がない代表が、電源用開閉器の表示です。
国の規則は、非常電源専用受電設備の開閉器に表示することを求めています。

消防法施行規則第十二条第一項第四号イ（ハ）　開閉器には屋内消火栓設備用である旨を表示すること。

大阪市の表では、屋内消火栓設備用・スプリンクラー設備用・自動火災報知設備用などの開閉器の表示は白地に赤文字です。
大きさの欄は、「文字の鮮明度をそこなわない範囲において自由」とされています。
小さなスイッチの横に貼るものなので、数字で縛っていないと読めます。
パッケージ型消火設備や無線通信補助設備の保護箱なども、大きさは同じく「自由」です。表の最後には、３つの備考があります。

大阪市「消防用設備等の設置に係る運用基準」第10章標識類第１標識の表示基準表の備考　備考１標識の大きさが、この表に掲げる最小限度の数値をこえるものは、幅と長さの比率をこの表に掲げる最小限度の数値のとおりとすること
２「消火器」の標識には必要に応じ、普通火災用、油火災用、電気火災用等その適応性を付記することができること
３文字の向きを変更する場合において、その標識の大きさの幅と長さの比率はこの表に掲げる最小限度の数値のとおりとすること

１は、大きく作るときも縦横の比率は表の最小の数値のままにするという意味です。
たとえば消火器なら、幅８cm・長さ24cmの１対３を保って大きくします。
２は、消火器の標識に「普通火災用」などの適応性を書き足してよい、という扱いです。
３は、文字を縦書きにするときも、幅と長さの比率は同じにするということです。

うちの消火器の標識は大きめですが、縦横の比率まで見ていませんでした。

大阪市では、大きくするなら比率をそろえるのが目安です。
次は、国の告示に大きさがある避難器具です。

避難器具の標識は国の告示と大阪市でどう違うのか

マンションのバルコニーの床に置かれた金属の格納箱と壁の白い四角の標識板のイラスト

避難器具の標識は、国の規則に加えて、消防庁の告示に大きさが書かれています。

消防法施行規則第二十七条第一項第三号ロ　避難器具設置等場所には、見やすい箇所に避難器具である旨及びその使用方法を表示する標識を設けること。

避難器具の設置及び維持に関する技術上の基準の細目（平成八年消防庁告示第二号）第五一（二）・（四）、二（一）・（二）　(二) 標識の大きさは、縦〇・一二メートル以上横〇・三六メートル以上とすること。
(四) 標識の地色と文字の色は、相互に対比色となる配色とし、文字が明確に読みとれるものであること。
(一) 標識は、避難器具の直近の見やすい箇所に設置すること。ただし、使用方法の簡便なものにあっては、設置しないことができる。
(二) 使用方法は、図及び文字等を用いてわかりやすく表示すること。

国の告示は、位置を示す標識を縦0.12m以上・横0.36m以上とし、色は「対比色」とだけ定めています。
大阪市の表は、避難器具の標識を白地に黒文字で12cm×36cmとしています。
数値は告示と同じで、色を白と黒に具体化した形です。
表の注には、避難はしごや救助袋など「避難」「救助」の文字を持つ器具名にしてよいと書かれています。

項目	国の告示第五	大阪市の表
位置を示す標識の大きさ	縦0.12m以上・横0.36m以上	幅12cm以上・長さ36cm以上
位置を示す標識の色	相互に対比色となる配色	白地に黒文字
使用方法の標識の大きさ	定めなし（図及び文字等でわかりやすく）	図及び１cm角以上の文字でわかりやすく表示した範囲内で自由
使用方法の標識の色	定めなし	白地に黒文字

使用方法の標識は、大阪市でも大きさの数字を決めていません。
文字を１cm角以上にして、図と文字で分かるように書けば、板の大きさは自由という扱いです。
避難器具の標識の掲げ方そのものは避難器具の標識の大きさを解説した記事で詳しく取り上げています。

避難器具の板の大きさは、国の告示と大阪市で同じなのですね。

はい、位置の標識は同じ数値です。
違いが出るのは使用方法の標識で、東大阪市と堺市を見るとよく分かります。

東大阪市と堺市では標識の決め方はどう違うのか

東大阪市消防局の運用基準は、標識の大きさを消防局の告示で決めています。

東大阪市「消火器具の設置に係る運用基準」用語の定義　10 標識等の基準告示とは、標識及び掲示板等の表示基準（昭和５３年東大阪市消防局告示第１号）をいう。

東大阪市「消火器具の設置に係る運用基準」細目１消火器 (４) 表示ア　ア規則第９条第４号に規定する消火器である旨の標識は、消火器の直近の見やすい箇所に標識等の基準告示に従い設けること。（図５）

各設備の運用基準は「標識等の基準告示に従い設けること」とし、図で地の色・文字の色・大きさを示しています。
図の数値は、消火器が長辺24cm・短辺８cm、送水口が長辺30cm・短辺10cm、非常コンセントが長辺25cm・短辺10cmで、大阪市の表と同じです。違いが出るのは、避難器具の使用方法の標識です。
東大阪市の「避難器具の設置に係る運用基準」の図４は、使用方法の標識を白地に黒文字・文字１cm角以上・長辺60cm以上・短辺30cm以上とし、末尾に「●」を付けています。

東大阪市運用基準凡例　２ ●：行政指導基準であることを示す印

堺市消防局の「堺市消防同意・消防用設備等審査基準」は、設備ごとの節の中に標識の大きさを書いています。
消火器の節は次のとおりです。

堺市「堺市消防同意・消防用設備等審査基準」第１消火器具 Ⅱ 細目３標識　３標識 ◆②
省令第９条第４号に規定する標識の形状等は、次によること。
なお、標識付近の見やすい位置に使用方法を簡記すること。
（１）標識の大きさは、短辺８cm以上、長辺24cm以上とすること。
（２）地を赤色、文字を白色ですること。
（３）文字の大きさは概ね2.5cm角以上とすること。★

大きさと色は大阪市・東大阪市と同じですが、文字の大きさを概ね2.5cm角以上と★で上乗せしています。
見出しの◆②は、節の末尾で次の通知を指しています。

堺市「堺市消防同意・消防用設備等審査基準」第１消火器具末尾　◆②「消防用設備等の標識類の様式について」（昭和44年10月20日消防予第238号消防庁予防課長）

堺市「堺市消防同意・消防用設備等審査基準」第１章総則４凡例　（２） ◆ ：指導基準のうち、消防庁の通知等を参考に定めたもの
（３） ★ ：指導基準のうち、堺市消防局として防火安全性の向上を図ることを目的として定めたもの

堺市は、標識の大きさと色を消防庁予防課長の通知を参考にした指導基準として位置づけています。
スプリンクラー設備の制御弁・送水口や、連結送水管の送水口・放水口も、各節で短辺10cm以上・長辺30cm以上の赤地白文字（◆）です。
なお、この通知の本文は今回確認できていないため、記事では堺市が参考元として挙げている事実にとどめます。避難器具の使用方法の標識は、堺市の第17 避難器具の表で縦30cm以上・横60cm以上とし、ただし書きで明確に読み取れる場合はこの大きさによらないことができるとしています（いずれも★）。

項目	大阪市	東大阪市	堺市
基準の形	運用基準第10章の表（◆行政指導）	消防局告示（昭和53年第１号）を各基準の図で示す	設備ごとの節（◆通知を参考・★市独自）
消火器	赤地白字８cm×24cm	赤地白字８cm×24cm	赤地白字８cm×24cm＋文字概ね2.5cm角★
送水口（連結送水管）	赤地白字 10cm×30cm	赤地白字 10cm×30cm	赤地白字 10cm×30cm
非常コンセント	赤地白字 10cm×25cm	赤地白字 10cm×25cm	今回の資料では未確認
避難器具の位置の標識	白地黒字 12cm×36cm	白地黒字 12cm×36cm	対比色（例白地に黒文字）12cm×36cm
避難器具の使用方法の標識	１cm角以上の文字で大きさ自由	30cm×60cm以上●	30cm×60cm以上★（読めればこの限りでない）

消火器の標識をピクトグラムに代える扱いは、四日市市と大阪市などの７つの基準を比べた記事で取り上げています。
屋内消火栓の操作方法を示すシールの通知は屋内消火栓の操作方法シールの記事をご覧ください。大阪市で標識を作る・取り替えるときの確かめ方を、最後に整理します。

設備ごとに、消防法施行規則がどんな文字をどこに表示させているかを確かめます
大阪市の第10章の表で、地の色・文字の色・幅・長さを確かめます
大きく作るときは、表の最小の数値の縦横比をそろえます
避難器具は、国の告示の12cm×36cmと使用方法の標識の書き方を確かめます
東大阪市・堺市の建物では、それぞれの告示や審査基準の数値で作ります

３市とも、消火器や送水口の標識の大きさはそろっているのですね。

はい、主な標識の数値は３市で同じでした。
違うのは決め方の形と、避難器具の使用方法の標識です。

よくある質問

Q消火器の標識の大きさは国の法令で決まっていますか？

A消防法施行規則第９条第４号は、「消火器」と表示した標識を見やすい位置に設けることを定めていますが、大きさと色の数字は書いていません。大阪市の運用基準は、赤地に白文字で幅８cm以上・長さ24cm以上を行政指導基準として示しています。

Q大阪市の表の大きさより大きな標識にしてもよいですか？

A表の数値は最小限度です。備考で、最小限度をこえる大きさにするときは幅と長さの比率を表の最小限度の数値のとおりにするとされています。

Q避難器具の使用方法の標識はどれくらいの大きさが必要ですか？

A国の告示は図及び文字等でわかりやすく表示することを求め、大きさの数字はありません。大阪市は１cm角以上の文字で大きさ自由、東大阪市は長辺60cm以上・短辺30cm以上（●）、堺市は縦30cm以上・横60cm以上（★、明確に読み取れる場合はこの限りでない）です。建物のある市の基準で確かめてください。

Q電源の開閉器に貼る表示にも大きさの決まりがありますか？

A大阪市の表では、開閉器の表示は白地に赤文字で、大きさは文字の鮮明度をそこなわない範囲において自由とされています。

まとめ

✔国の消防法施行規則は、標識の文字と場所を定めていますが、多くの標識の大きさと色の数字は書いていません

✔大阪市は第10章第１の表で、設備ごとの標識の表示・色・大きさ・設置場所を行政指導基準（◆）として示しています

✔消火器は赤地白字の８cm×24cm、屋内消火栓や送水口などは多くが10cm×30cmです

✔大きくするときは表の最小限度の数値の比率をそろえ、開閉器の表示は大きさ自由です

✔避難器具の位置の標識は国の告示と同じ12cm×36cmで、大阪市は白地黒字としています

✔東大阪市は消防局の告示、堺市は設備ごとの節で定め、避難器具の使用方法の標識の大きさは３市で書き方が違います

✔運用基準は改正されることがあるので、標識を作る前に管轄の消防署・消防局に確かめましょう
