BCPで地震後に消防ポンプの圧力計ガラスが割れていたら起動してよいのか｜計器確認と復旧判断を解説

BCP 消防用設備点検

地震後の消防ポンプ室で、圧力計のガラスに大きなひびを見つけたらどうしますか。

ポンプ本体に漏水や変形が見えなければ、計器だけの破損として起動してよいのか迷う場面です。

圧力計は飾りではありません。消防ポンプの状態と性能を確かめるための計器です。

ガラスが割れたままでは指針の位置や動きを正しく読めないため、自己判断で試運転せず、計器とポンプ性能を一組で確認します。

圧力計のガラスだけ割れています。ポンプは起動してもええですか。

不要な起動は保留して、まず計器の損傷と周囲を確認しましょう。

この記事の結論

圧力計ガラスの破損を見つけたら、不要な起動を保留します
ガラスだけでなく指針、ケース、取付部、ゲージコックを確認します
消防庁の点検要領は、連成計と圧力計についてゼロ点と指針の正常な作動を確認します
計器交換だけで終わらず、吐出圧力と流量まで性能確認します
使用保留、代替措置、復旧記録を消防計画とBCPへつなぎます

▼

地震後に消防ポンプの圧力計ガラスが割れていたら起動してよいのか

結論からいえば、定期確認や試運転のために施設担当者がそのまま起動するのは避けます。

ガラスのひびは、圧力計に損傷があることを示しています。

消防庁の点検要領では、ポンプの連成計と圧力計について、指針がゼロ点にあることと、起動時に指針が正常に作動することを確認します。

消防庁「消防用設備等の点検要領第２屋内消火栓設備」は、連成計及び圧力計について、ゲージコック等を閉じて水を抜いたときのゼロ点と、起動装置を操作したときの指針の作動を確認する手順を示しています。

割れたガラス越しでは、指針が文字盤に触れていないか、目盛を正しく読めるか、内部へ異物や湿気が入っていないかを確実に判断できません。

圧力計の破損はポンプ故障と同義ではありませんが、正常な計測ができない状態のまま復旧判断には使えません。

実際の火災時は現場の緊急手順と消防隊の判断を優先し、平時の試運転は専門家が安全を確保して行います。

割れた計器を触らず、破片の落下範囲へ近づかないようにしてください。

ポンプが無傷に見えても、試運転は待つんですね。

正常な計測ができる状態を先に取り戻します。

どの圧力計とポンプ系統を確認対象にするのか

割れた計器だけを見て終わらせず、どのポンプと配管系統の値を示す計器かを図面と現場で特定します。

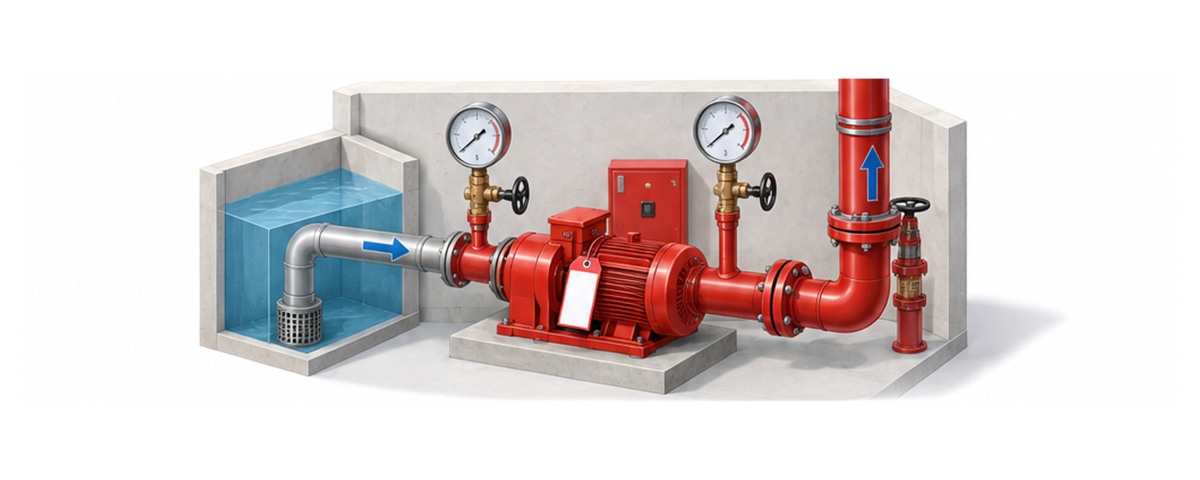

ポンプ方式の加圧送水装置では、吸込側の連成計と吐出側の圧力計がポンプの状態を確認する手掛かりになります。

確認対象は次のとおりです。

破損した圧力計のケース、ガラス、指針、文字盤、取付部
ゲージコックまたは弁と接続配管の変形、緩み、漏水
同じポンプに付く連成計と圧力計の両方
ポンプ本体、電動機、軸継手、基礎、制御盤
水源、吸込配管、吐出配管、性能試験配管

地震では、計器ガラスへの直接衝撃だけでなく、配管や計器取付部の揺れによってケースや接続部へ力が加わることがあります。

同じ室内に複数の消防ポンプがある場合は、系統名、警戒範囲、設計図書を突き合わせ、別系統を取り違えません。

計器とポンプと配管を一つの系統として確認することが大切です。

消防法第17条は消防用設備等を基準に従って設置し維持することを求め、第17条の３の３は点検と報告の仕組みを定めています。

割れた計器がどの系統か、図面で確認します。

吸込側と吐出側を取り違えないようにしましょう。

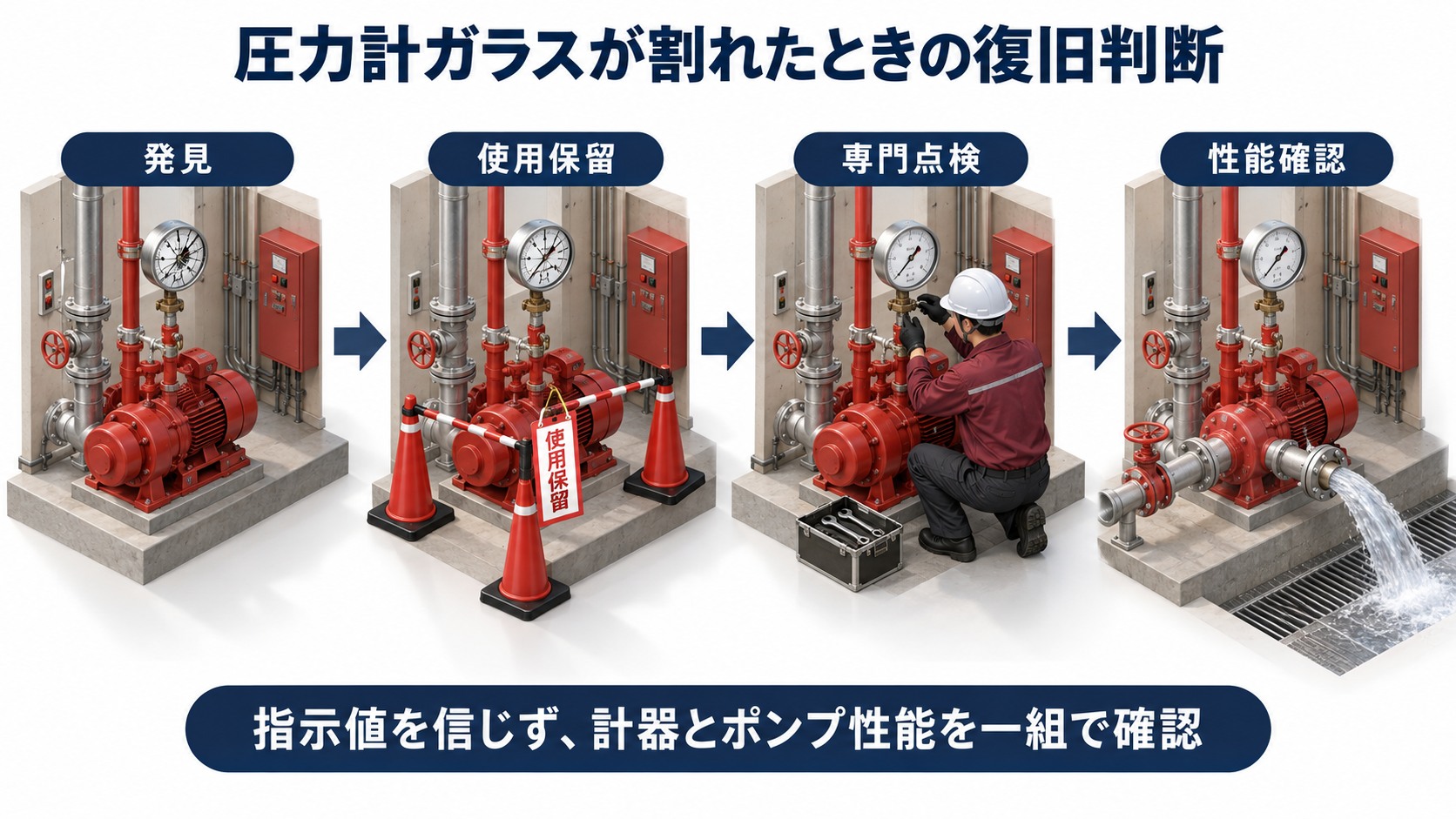

発見から専門点検と復旧確認までどう進めるのか

発見直後は、破片と不要な起動を防ぐ初動から始めます。

防火管理者が計器を分解したり、ゲージコックを操作してゼロ点を試したりする必要はありません。

次の順番で専門業者へ引き継ぎます。

圧力計の破損を確認し、時刻、場所、対象ポンプを記録する
ガラス片の落下範囲を立入制限し、不要な起動操作を止める
ポンプ室の漏水、変形、異臭、異音、制御盤警報を外観確認する
消防設備業者へ計器、ゲージコック、取付配管の点検を依頼する
適合する圧力範囲と仕様の計器へ交換し、ゼロ点と指針作動を確認する
専門家がポンプを試運転し、圧力、流量、振動、異音、漏水を確認する
復旧結果と使用保留中の代替措置を消防計画とBCPへ記録する

消防庁の点検基準・点検要領は、ポンプの連成計及び圧力計について指針のゼロ点と正常な作動を確認し、ポンプ性能について吐出量と吐出圧力が所定の値であることを確認します。

計器を交換するときは、圧力範囲、接続口、設置姿勢、使用環境などが設備仕様と合うものを選びます。

交換後は計器単体ではなくポンプを含む性能確認まで行うのが復旧の区切りです。

使用を保留する間は、消火器や他の消火設備の配置、自衛消防隊の巡回、通報体制など、施設に適した代替措置を検討します。

設備を止めたままにする場合は所轄消防署へ相談し、必要な措置を確認してください。

交換して終わりではなく、試運転まで依頼します。

圧力と流量が所定値に戻るところまで確認します。

指針が動けば使えると思うと何を見落とすのか

見落としやすいのは、指針が動くことと正しい値を示すことは別だという点です。

割れたガラスの一部が指針へ触れていなくても、内部機構やゼロ点がずれている可能性があります。

また、圧力計が正常でも、ポンプの吐出量が不足している、吸込側に空気が入る、弁開度が不適切といった異常は残り得ます。

圧力計の一点だけでポンプ全体の復旧を決めないようにします。

消防庁の点検要領は、計器の指針だけでなく、ポンプの運転状態と性能試験で吐出量・吐出圧力を確認する構成です。

新しい圧力計の指示値が出ても、異常な振動、不規則な雑音、漏水、過電流などがあれば運転を止めて原因を確認します。

地震後は取付配管や基礎のずれも含めて確認し、再び計器だけが破損しない状態へ戻します。

ガラス面へ保護テープを貼るだけの応急処置は、計器の正常性を回復させるものではありません。

針が動くだけでは、正しい圧力か分からないんですね。

計器の正常性とポンプ性能を分けて確かめます。

明日から圧力計破損にどう備えるのか

災害が起きてから計器の役割を調べるのではなく、平時に対象と連絡先を台帳化しておきます。

まず、ポンプ室の設備図と現場表示を見比べ、連成計、圧力計、ゲージコック、性能試験配管の位置を確認します。

次に、破損を見つけた人が起動を保留し、防火管理者、建物管理者、消防設備業者へ連絡する流れを決めます。

BCPには、消防ポンプを使用保留にした場合の代替消火、巡回、通報、復旧優先順位を整理します。

明日から確認する項目は次のとおりです。

圧力計と連成計の位置、系統名、正常時の指示範囲
計器破損を発見したときの使用保留と立入制限
消防設備業者と所轄消防署の連絡先
交換部品の仕様を確認できる図面と点検記録
性能試験の実施者、記録項目、復旧承認者
使用保留中の代替消火設備と巡回方法
消防計画とBCPへ結果を引き継ぐ担当者

発見から復旧承認までの一連の流れを訓練しておくと、地震後の迷いを減らせます。

内閣府の事業継続ガイドラインが示す初動対応と復旧の考え方に沿い、人命安全、二次災害防止、重要設備の復旧を順に整理してください。

点検記録には交換した計器だけでなく性能確認の結果も残します。

計器の場所と連絡先を、台帳にまとめます。

復旧承認者まで決めると現場が止まりません。

よくある質問

Qガラスのひびが小さければ圧力計をそのまま使えますか？

Aひびの大きさだけでは判断できません。計器の損傷として使用を保留し、ゼロ点と指針作動を専門家が確認します。

Q防火管理者が圧力計を交換してもよいですか？

A圧力の残留、ゲージコックの操作、計器仕様、交換後の試運転が関係します。分解せず消防設備業者へ依頼してください。

Q圧力計を交換すれば消防ポンプは復旧ですか？

A交換だけでは決まりません。指針の正常な作動と、ポンプの吐出圧力・流量・運転状態を確認して復旧を判断します。

Q復旧までの間は何をしておけばよいですか？

A立入制限と起動保留を明示し、他の消火設備、巡回、通報体制を確認します。停止が続く場合は所轄消防署へ代替措置を相談してください。

圧力計とポンプ性能を別々に確認するんですね。

両方が正常で復旧と判断します。

まとめ

✔圧力計ガラスの破損を見つけたら不要な起動を保留します

✔計器のガラス、指針、ケース、取付部を確認します

✔連成計と圧力計の系統を図面で特定します

✔専門家がゼロ点と指針作動を確認します

✔交換後は吐出圧力と流量まで性能確認します

✔停止中は代替消火と巡回体制を整えます

✔発見から復旧承認まで消防計画とBCPへ記録します

参考・出典

※本記事は公表されている法令・点検基準・点検要領・公的資料に基づく一般的な解説です。消防ポンプの圧力計ガラスが割れている場合は、不要な起動や分解をせず、計器、ゲージコック、取付配管、ポンプ本体、吐出圧力、流量を専門家が確認してください。実際の火災時は現場の緊急手順と消防隊の判断を優先してください。個別の点検、部品交換、試運転、代替措置、復旧判断は、設備の仕様と被害状況に応じて所轄消防署、消防設備業者、建物管理者へご確認ください。
