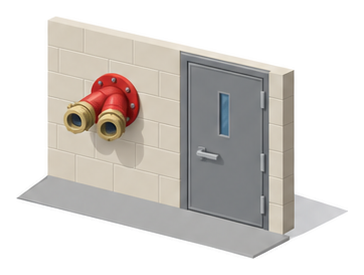

高いビルの階段室の近くには、消防隊がホースをつなぐ連結送水管の放水口があります。
国の基準では、地階を除く階数が11以上の建物になると、11階以上の放水口を双口形にし、ホースを入れた格納箱を置くことが加わります。
ところが堺市では、審査基準の中の「高層建築物に係る指導指針」が、７階と９階にも双口の放水口を求めています。
この記事では、堺市の上乗せを国の条文から順にたどり、大阪市と東大阪市の運用基準で格納箱の置き方がどう違うかを比べます。
堺市で地上15階建ての事務所ビルを計画しています。
設計者から「７階と９階にも放水口の箱がいる」と言われました。
国の基準では、双口の放水口と格納箱は11階以上の話です。
堺市には、それに上乗せする指導指針があります。
法律には書いていない設備ということですか。
はい、堺市消防局の指導基準（★）です。
根拠を一つずつたどってみましょう。
この記事の結論
- 消防法施行令第29条第２項第４号は、地階を除く階数が11以上の建物で、11階以上の放水口を双口形にし、放水用器具の格納箱を附置することを求めています
- 格納箱は、消防法施行規則第31条第６号で、ホース４本以上と筒先２本以上を入れ、一の直通階段について階数３以内ごとに置くと決められています
- 堺市の高層建築物に係る指導指針は、７階と９階にも双口の放水口を設け、格納箱を７階以上の奇数階に置き、上部に赤色の灯火を付けるとしています（★）
- 大阪市は格納箱を階数３以内ごとに置くとし、11階以上の各階に置くならホース２本と筒先１本でよいとしています（◆）
- 東大阪市は、11階以上の階が複数ある場合に、11階以上の各階にホース２本と筒先１本を設けるとしています（▲）
▼
11階建て以上のビルの連結送水管は国の基準で何が決まっているのか
連結送水管は、消防法施行令第29条第１項で、地階を除く階数が７以上の建物などに設けるとされています。
11階以上の建物には、同条第２項第４号で次の３つが加わります。
消防法施行令 第二十九条第二項第四号 四 地階を除く階数が十一以上の建築物に設置する連結送水管については、次のイからハまでに定めるところによること。
イ 当該建築物の十一階以上の部分に設ける放水口は、双口形とすること。
ロ 総務省令で定めるところにより、非常電源を附置した加圧送水装置を設けること。
ハ 総務省令で定めるところにより、放水用器具を格納した箱をイに規定する放水口に附置すること。ただし、放水用器具の搬送が容易である建築物として総務省令で定めるものについては、この限りでない。
イ 当該建築物の十一階以上の部分に設ける放水口は、双口形とすること。
ロ 総務省令で定めるところにより、非常電源を附置した加圧送水装置を設けること。
ハ 総務省令で定めるところにより、放水用器具を格納した箱をイに規定する放水口に附置すること。ただし、放水用器具の搬送が容易である建築物として総務省令で定めるものについては、この限りでない。
消防法施行規則 第三十一条第六号ロ・ハ ロ 令第二十九条第二項第四号ハの放水用器具は、長さ二十メートルのホース四本以上及び筒先二本以上とするほか、消防庁長官の定める基準に適合するものであること。
ハ ロに規定する放水用器具を格納した箱は、一の直通階段について階数三以内ごとに、一の放水口から歩行距離五メートル以内で消防隊が有効に消火活動を行なうことができる位置に設けること。
ハ ロに規定する放水用器具を格納した箱は、一の直通階段について階数三以内ごとに、一の放水口から歩行距離五メートル以内で消防隊が有効に消火活動を行なうことができる位置に設けること。
格納箱は、ホース４本以上と筒先２本以上を入れて、一つの直通階段ごとに階数３以内ごとに置きます。
ハのただし書の建物は、規則第30条の４第２項が定めています。
消防法施行規則 第三十条の四第二項 令第二十九条第二項第四号ハただし書の総務省令で定めるものは、非常用エレベーターが設置されており、消火活動上必要な放水用器具を容易に搬送することができるものとして消防長又は消防署長が認める建築物とする。
国の基準だと、７階と９階には双口も格納箱もいらないのですね。
はい、国の基準は11階以上です。
次は、堺市の指導指針を見ましょう。
堺市の指導指針は７階と９階に何を求めているのか
その「第３ 高層建築物に係る指導指針」の適用範囲は次のとおりです。
堺市「堺市消防同意・消防用設備等審査基準」（第二十二版）第２章 第２節 第３ 高層建築物に係る指導指針 ２ 適用範囲 この指針に基づき指導する防火対象物は、高さ31m を超える建築物及び地階を除く階数が１１以上の建築物とする。ただし、政令別表第１ (5)項ロに掲げる防火対象物（同表(16)項イに掲げる防火対象物に存する同表(5)項ロに掲げる防火対象物の用途に供する部分を含む。）にあっては、次項から第5 項まで及び第8 項の規定を除く。
堺市「堺市消防同意・消防用設備等審査基準」（第二十二版）第２章 第２節 第３ 高層建築物に係る指導指針 ９ 消防用設備等の技術上の基準の付加基準★(３) （３） 連結送水管
地階を除く階数が１１以上の防火対象物に設ける連結送水管は次によること。
ア 放水口の型式
双口の放水口は、１１階以上の部分に設けるほか、７階及び９階に設けること。
イ 格納箱

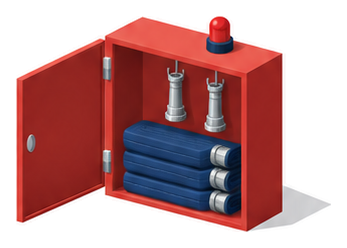

放水用器具の格納箱は、７階以上の奇数階に設置し、格納箱の上部には赤色の灯火を設けること。
ウ 放水用器具
前イの格納箱には、噴霧切替ノズル２本と20m ホース４本以上を格納すること。
地階を除く階数が１１以上の防火対象物に設ける連結送水管は次によること。
ア 放水口の型式
双口の放水口は、１１階以上の部分に設けるほか、７階及び９階に設けること。
イ 格納箱
放水用器具の格納箱は、７階以上の奇数階に設置し、格納箱の上部には赤色の灯火を設けること。
ウ 放水用器具
前イの格納箱には、噴霧切替ノズル２本と20m ホース４本以上を格納すること。
堺市では、11階建て以上の建物の７階と９階にも双口の放水口を設け、格納箱を７階・９階・11階・13階…と７階以上の奇数階に置くよう指導しています。
地上15階建てなら、双口の放水口は７階・９階と11階から15階、格納箱は７階・９階・11階・13階・15階になります。
同じ「９」の中では、放送設備に付ける非常電話も７階・９階・11階以上の放水口付近と送水口付近に置くとし、非常コンセントも11階以上の階のほか７階と９階に設けるとしています。
国の基準では、放送設備は地階を除く階数が11以上の建物などに設け（令第24条第３項第２号）、非常コンセントは11階以上の階に設けます（令第29条の２第２項第１号イ）。非常コンセントの国の基準は非常コンセント設備の記事で解説しています。 ここで、適用範囲とのずれを２つ押さえておきます。
- 指針全体は「高さ31m超」または「11階以上」の建物が対象ですが、(３)の連結送水管は「地階を除く階数が11以上」の建物に限っています。高さ31mを超えても10階建て以下なら、(３)は当たらない書き方です
- 適用範囲のただし書が(５)項ロの共同住宅等から外すのは３項から５項と８項で、９の付加基準は外していません。共同住宅でも、11階建て以上なら(３)が当たる書き方です
15階建てなら、格納箱は５か所になるのですね。
はい、７階以上の奇数階なので５か所です。
次は、箱と器具の中身を見ましょう。
堺市の格納箱と放水用器具はどこまで決まっているのか
堺市「堺市消防同意・消防用設備等審査基準」（第二十二版）第３章 第22 連結送水管 Ⅱ 細目 ２ 高層階等に設ける連結送水管 柱書・(１)・(２) 地階を除く階数が１１以上の建築物に設ける連結送水管は、政令第29 条第2 項第4 号並びに省令第31 条第6 号、第7 号及び第10 号並びに前１によるほか、次によること。
（１） 放水用器具★
格納箱に格納するホース及び筒先は、次によること。
ア ホースは、結合金具が差込式の呼称65 の長さ20m のもので、使用圧1.3MPa 以上のものとすること。ただし、加圧送水装置の二次側に設けられるものにあっては、放水口の最大使用圧力以上の使用圧のものとすること。
イ 筒先は、取手付とし、ノズルは口径が23mm の棒状・噴霧切替式とすること。
ウ 管そうは、認定品を使用すること。
（２） 格納箱★
双口形の放水口は、第２ 屋内消火栓設備Ⅱ．７．（１）．イ．（ア）の消火栓箱に準じた箱に収納しておくこと。この場合、非常コンセント、非常電話、発信機等を内蔵する型式のものは、当該非常コンセント等に水の飛まつを受けない防水措置を講じること。
（１） 放水用器具★
格納箱に格納するホース及び筒先は、次によること。
ア ホースは、結合金具が差込式の呼称65 の長さ20m のもので、使用圧1.3MPa 以上のものとすること。ただし、加圧送水装置の二次側に設けられるものにあっては、放水口の最大使用圧力以上の使用圧のものとすること。
イ 筒先は、取手付とし、ノズルは口径が23mm の棒状・噴霧切替式とすること。
ウ 管そうは、認定品を使用すること。
（２） 格納箱★
双口形の放水口は、第２ 屋内消火栓設備Ⅱ．７．（１）．イ．（ア）の消火栓箱に準じた箱に収納しておくこと。この場合、非常コンセント、非常電話、発信機等を内蔵する型式のものは、当該非常コンセント等に水の飛まつを受けない防水措置を講じること。
借りている先の「第２ 屋内消火栓設備Ⅱ．７．(１)．イ．(ア)」は次のとおりです。
堺市「堺市消防同意・消防用設備等審査基準」（第二十二版）第３章 第２ 屋内消火栓設備 Ⅱ 細目 ７ 消火栓箱等 (１)イ(ア) （ア） 消火栓箱の構造等★
ａ 消火栓箱の扉は、容易に開閉できること。
ｂ 消火栓箱の扉の開閉方向等は避難上及び操作上支障がないようにすること。
ｃ 消火栓箱の材質は、鋼製とし、厚さは1.6mm 以上のものとすること。この場合、外面の仕上げに難燃材のものをはることができる。
ｄ 消火栓箱の奥行は、弁の操作、ホースの収納等に十分な余裕を有するものとすること。
ａ 消火栓箱の扉は、容易に開閉できること。
ｂ 消火栓箱の扉の開閉方向等は避難上及び操作上支障がないようにすること。
ｃ 消火栓箱の材質は、鋼製とし、厚さは1.6mm 以上のものとすること。この場合、外面の仕上げに難燃材のものをはることができる。
ｄ 消火栓箱の奥行は、弁の操作、ホースの収納等に十分な余裕を有するものとすること。

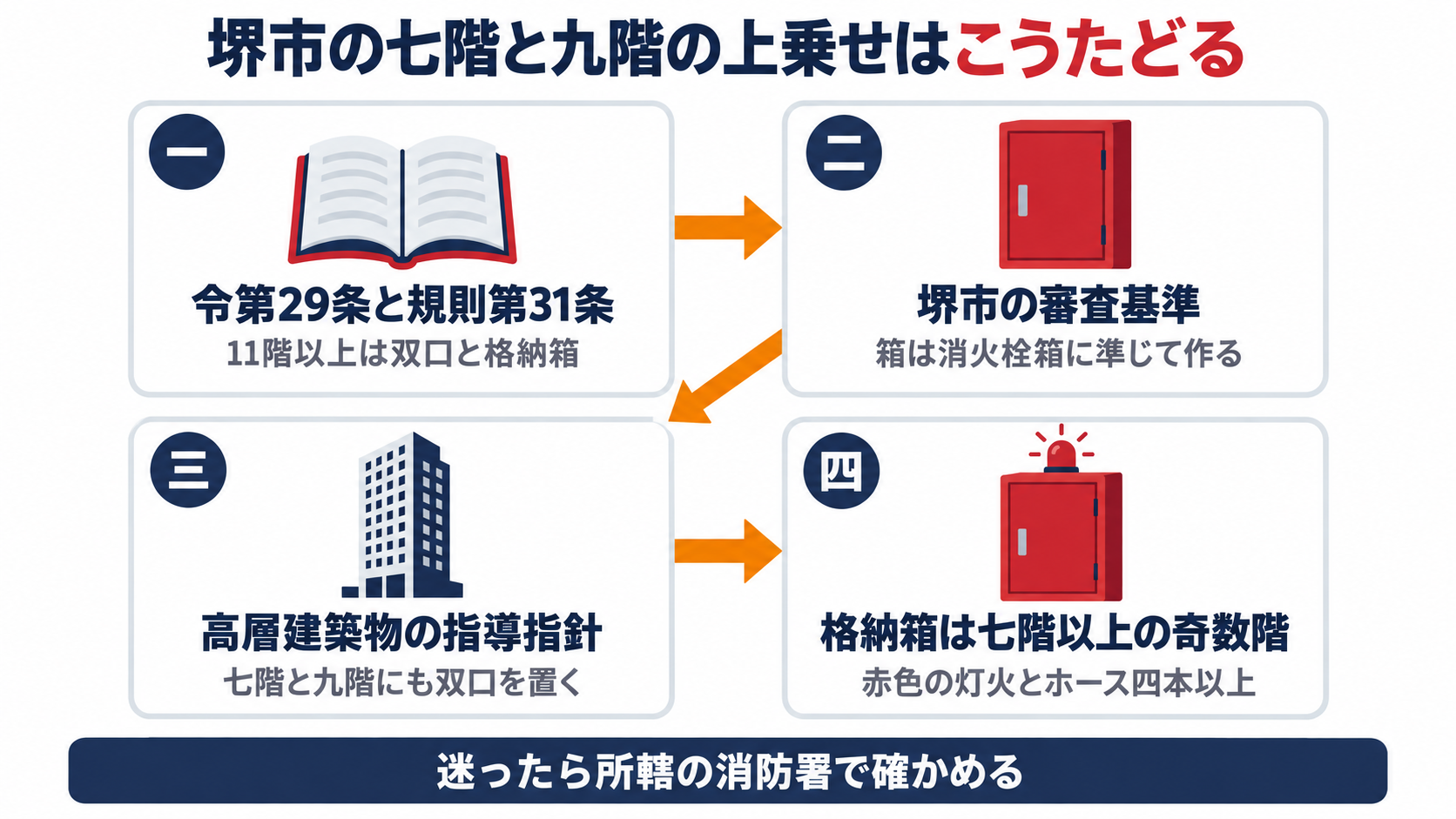

堺市で７階と９階の上乗せにたどり着くまでを、番号つきでまとめます。
- 消防法施行令第29条第２項第４号が、11階以上の建物で11階以上の放水口を双口形にし、格納箱を附置すると決める
- 消防法施行規則第31条第６号ロ・ハが、格納箱にホース４本以上と筒先２本以上を入れ、階数３以内ごとに置くと決める
- 堺市の審査基準 第22 Ⅱ．２が、ホース・筒先の仕様を決め、双口の放水口を屋内消火栓の消火栓箱に準じた箱に入れるとする
- 準用先の第２ 屋内消火栓設備Ⅱ．７．(１)．イ．(ア)が、鋼製で厚さ1.6mm以上などの箱の作りを決める
- 高層建築物に係る指導指針 ９(３)★が、７階と９階にも双口、格納箱は７階以上の奇数階で赤色の灯火と、置く階を上乗せする
置く階は指導指針、箱の作りは屋内消火栓の基準を見るのですね。
はい、２つの章をまたいで読みます。
次は、大阪市と東大阪市の置き方です。
大阪市と東大阪市の格納箱の置き方はどう違うのか
大阪市「消防用設備等の設置に係る運用基準」第５章 第３節 連結送水管 第５ 放水用器具格納箱◆ 柱書・１・４ 放水用器具格納箱（以下「格納箱」という。）は、令第29条第２項第４号ハ及び規則第31条第６号ロからニまでの規定によるほか、次による。
１ 格納箱は、各立管の系統について階数３以内ごとに設けるものとする。
４ 格納箱に格納するホース及び筒先は次によるものとする。ただし、11階以上の階が複数階あり、格納箱を11階以上の各階に設ける場合は、規則第31条第６号ロの規定にかかわらず、ホース及び筒先の格納数を、それぞれ２本及び１本とすることができる。
１ 格納箱は、各立管の系統について階数３以内ごとに設けるものとする。
４ 格納箱に格納するホース及び筒先は次によるものとする。ただし、11階以上の階が複数階あり、格納箱を11階以上の各階に設ける場合は、規則第31条第６号ロの規定にかかわらず、ホース及び筒先の格納数を、それぞれ２本及び１本とすることができる。
大阪市は、格納箱を立管の系統ごとに階数３以内ごとに置くとし、11階以上の各階に置く場合はホース２本と筒先１本に減らせるとしています。
大阪市の特例基準の９には、地階を除く階数が11の建物で、11階の各部分から一の放水口までの歩行距離が25メートル以下なら、ホースの格納本数を２本以上にできるという項目もあります。大阪市の特例は大阪市の連結送水管の特例の記事で解説しています。
東大阪市の運用基準は、「３ 放水用器具」で次のように定めています。
東大阪市「連結送水管の設置に係る運用基準」Ⅱ 細目 ３ 放水用器具 柱書・(２)ア 放水用器具は、令第２９条第２項第４号ハ及び規則第３１条第６号ロからニまでの規定によるほか、次によること。
⑵ 設置場所
ア １１階以上の階が複数階ある場合は、規則第３１条第６号ロの規定にかかわらず、１１階以上の各階にホース２本及び筒先１本設けること。▲
⑵ 設置場所
ア １１階以上の階が複数階ある場合は、規則第３１条第６号ロの規定にかかわらず、１１階以上の各階にホース２本及び筒先１本設けること。▲
東大阪市は、11階以上の階が複数あれば、11階以上の各階にホース２本と筒先１本を設けるとしています。
大阪市が「各階に置くなら減らせる」という選べる書き方なのに対し、東大阪市は「各階に設ける」と書いています。
大阪市と東大阪市の公開している連結送水管の運用基準には、７階や９階に双口の放水口や格納箱を求める記述は見当たりませんでした。
大阪市と東大阪市は、ホースを各階に分けて置く考え方なのですね。
はい、本数を減らして各階にという書き方です。
最後に３市を並べてみましょう。
３市を並べると何が違うのか
| 項目 | 堺市 | 大阪市 | 東大阪市 |
|---|---|---|---|
| 双口の放水口 | 11階以上＋７階・９階（★） | 11階以上（国と同じ） | 11階以上（国と同じ） |
| 格納箱を置く階 | ７階以上の奇数階（★） | 立管の系統ごとに階数３以内ごと（◆） | 複数階あれば11階以上の各階（▲） |
| １つの箱のホースと筒先 | 20mホース４本以上と噴霧切替ノズル２本（★） | 各階に置くならホース２本と筒先１本でもよい（◆） | 各階にホース２本と筒先１本（▲） |
| 箱の上の赤色の灯火 | あり（★） | 見当たらない | 見当たらない |
| 放水口を入れる箱の作り | 双口は屋内消火栓の消火栓箱に準じる（鋼製1.6mm以上など・★） | 鋼板等の不燃材料製の箱（第４．２◆） | 鋼板等の不燃材料製の箱（２(1)ウ▲） |
どの市も記号の付いた指導の部分なので、設計の段階で所轄の消防署と協議して決めます。
また、国の規則第30条の４第２項の「非常用エレベーターがあり放水用器具を容易に搬送できると消防長又は消防署長が認める建物」の扱いは、３市の公開資料には書かれていませんでした。
同じ大阪府内でも、格納箱の置き方が市によってずいぶん違うのですね。
はい、上乗せの向きが違います。
建てる市の基準を、着工前に確かめましょう。
よくある質問
Q堺市で高さ31メートルを超える10階建ての建物にも、７階と９階の双口は要りますか？
A指導指針の適用範囲は「高さ31m超」または「11階以上」ですが、連結送水管の(３)は「地階を除く階数が11以上」の建物に限っています。10階建てなら(３)は当たらない書き方です。
Q堺市の分譲マンションにも、７階と９階の上乗せは当たりますか？
A適用範囲のただし書が共同住宅等から外すのは３項から５項と８項で、９の付加基準は外していません。11階建て以上のマンションでは、所轄の消防署に確かめてください。
Q非常用エレベーターがあれば、格納箱を置かなくてよいですか？
A国の規則第30条の４第２項は、消防長又は消防署長が搬送が容易と認めた建物について格納箱を省けるとしています。３市の公開資料にはその扱いが書かれていないので、設計の段階で相談してください。
Qいま建っている堺市の高層ビルにも、７階と９階の格納箱を後から付ける必要がありますか？
A指導指針は、すでに建っている建物への当てはめ方を書いていません。改修や用途変更を考えるときは、事前に所轄の消防署へ相談してください。
まとめ
✔国の令第29条第２項第４号は、11階以上の建物で11階以上の放水口を双口形にし、格納箱を附置することを求めています
✔格納箱にはホース４本以上と筒先２本以上を入れ、一の直通階段について階数３以内ごとに置きます
✔堺市の指導指針は、７階と９階にも双口の放水口を設け、格納箱を７階以上の奇数階に置くとしています
✔堺市の格納箱は、屋内消火栓の消火栓箱に準じた鋼製1.6mm以上の箱で、上部に赤色の灯火を付けます
✔大阪市は、11階以上の各階に置くならホース２本と筒先１本でよいとしています
✔東大阪市は、11階以上の階が複数あれば、各階にホース２本と筒先１本を設けるとしています
✔置く階と本数は、設計の段階で所轄の消防署に確かめます
