準耐火構造の建物になぜ層間変形角の制限があるのか｜特定部分を区画すれば計算単位が分かれる仕組みを解説

渡り廊下やアトリウムでつながった建物の記事では、火熱遮断壁等という特別な壁で建物を法的に分ける仕組みを紹介しました。
実はそれとは別に、準耐火構造の建物そのものにも地震などの変形に関する制限があり、そこにも「別の建物とみなす」仕組みが登場します。
その名は層間変形角。上下の階がどれだけ水平にずれてよいかを定めた基準です。
この記事では、層間変形角の中身と、特定部分を区画することで計算単位が分かれる仕組み、そこに潜む見落としを整理します。

準耐火構造の建物にも、変形に関する制限があるんですか。

はい、層間変形角という数値で制限されています。
建築基準法施行令が定める基準です。

なぜ変形の制限が防火の基準とつながるんでしょうか。

建物が大きく変形すると、壁のすき間から火が回るおそれがあるからです。
今日はその中身と、区画による特例を見ていきましょう。

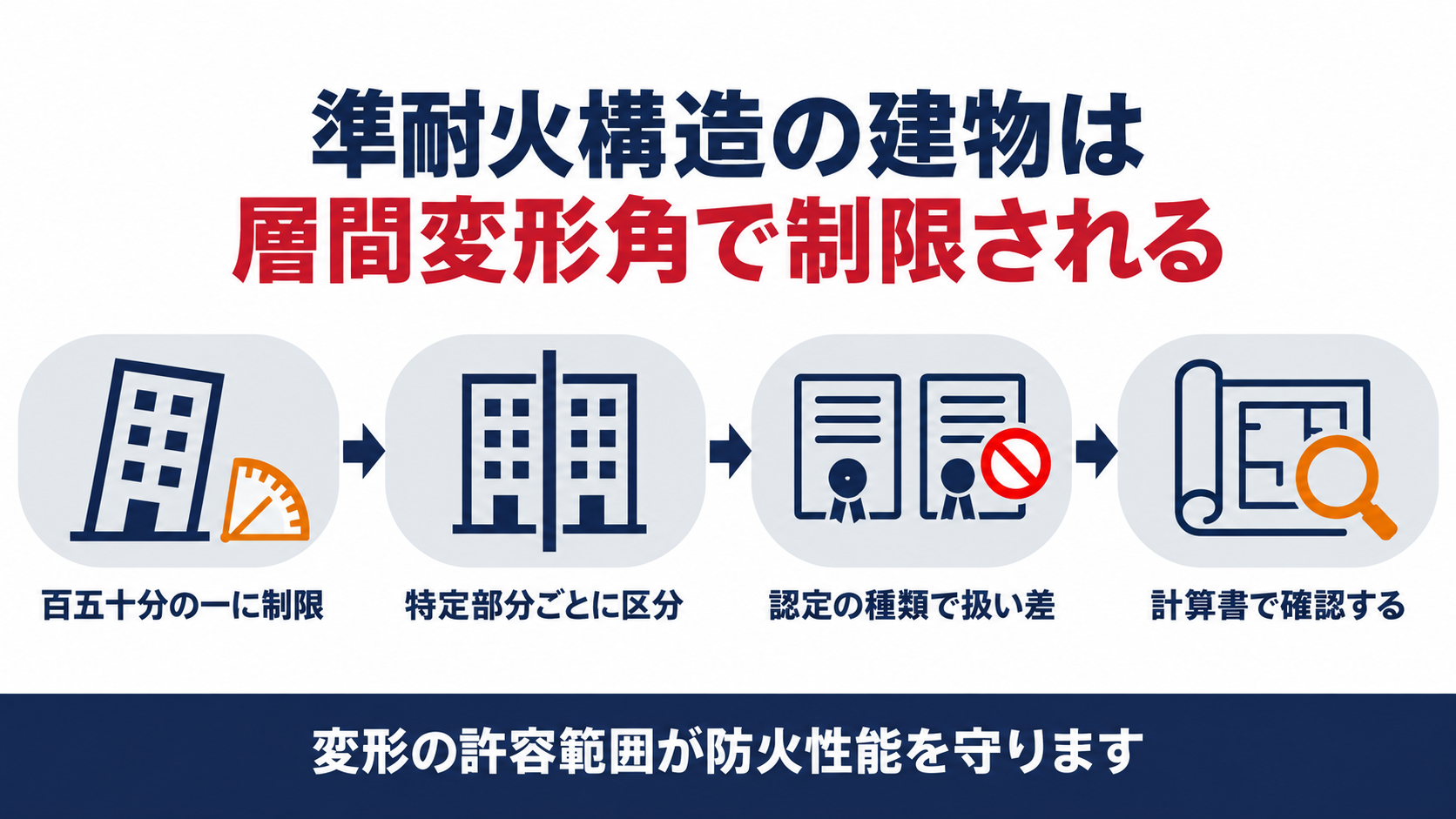

この記事の結論

建築基準法施行令第109条の２の２第１項は、主要構造部を準耐火構造とした建築物等の地上部分の層間変形角を150分の１以内としなければならないと定めています。
層間変形角の制限は、地震などの変形で防火性能そのものが損なわれることを防ぐための基準です。
建築物が第百九条の８の火熱遮断壁等で区画されている場合、その部分は層間変形角の計算単位でも別の建築物とみなされます（第２項）。
法第26条第２項が定める特定部分を有する建築物も、一定の条件で層間変形角の計算単位が分かれます（第３項）。
ただし特定部分が「同等の性能を有するものとして国土交通大臣が定める基準」に適合するにとどまる場合は、層間変形角の特例からは除外されるという見落としやすい限定があります。

▼

準耐火構造の建物になぜ層間変形角の制限があるのか

準耐火構造の建物は、一定時間は火災に耐え、燃え広がりを防ぐことが期待されています。
けれども地震や強風で建物が大きく変形すると、その前提そのものが崩れかねません。

主要構造部を準耐火構造とした建築物（特定主要構造部を耐火構造とした建築物を含む。）及び第百三十六条の二第一号ロ又は第二号ロに掲げる基準に適合する建築物の地上部分の層間変形角は、百五十分の一以内でなければならない。ただし、主要構造部が防火上有害な変形、亀裂その他の損傷を生じないことが計算又は実験によつて確かめられた場合においては、この限りでない（建築基準法施行令第109条の２の２第１項）。

層間変形角を150分の１以内に抑えることで、揺れても防火性能を保てる建物にする規定です。

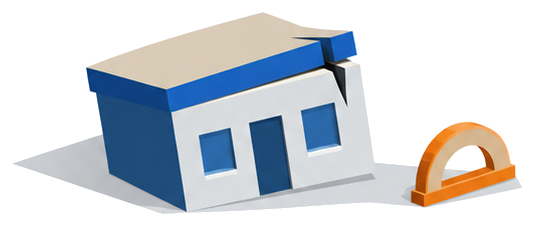

上下の階がずれると、壁と柱・梁の取り合い部分にすき間が生まれ、そこから熱や炎が回り込むおそれがあります。
だからこそ準耐火構造の建物には、構造そのものの変形量にまで踏み込んだ制限がかけられているのです。
ただし主要構造部が損傷しないことを計算や実験で確かめれば、この数値基準自体が適用されません。
次の章で、この基準が具体的にどんな建物を対象にしているのかを確認します。

防火性能の話だと思っていたら、構造の変形量まで関係するんですね。

構造と防火は、実はつながっているんです。
次はどの建物が対象になるかを見ていきましょう。

どんな建築物がこの層間変形角の対象になるのか

対象になるのは、準耐火構造の建物だけではありません。
別の方法で防火性能を確かめた建物も、同じ制限を受けます。

主要構造部を準耐火構造とした建築物（特定主要構造部を耐火構造とした建築物を含む。）及び第百三十六条の二第一号ロ又は第二号ロに掲げる基準に適合する建築物の地上部分の層間変形角は、百五十分の一以内でなければならない（建築基準法施行令第109条の２の２第１項）。法第六十一条第一項の政令で定める技術的基準は、（略）当該建築物の特定主要構造部、防火設備及び消火設備の構造に応じて算出した延焼防止時間が、（略）算出した延焼防止時間以上であること（同令第136条の２第一号ロ）。

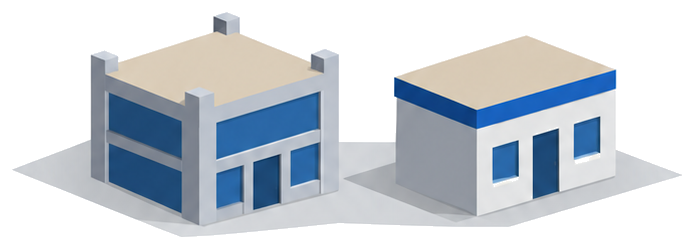

対象は大きく二種類、準耐火構造の建物と、計算で延焼防止時間を確かめた建物です。
一つ目は主要構造部を準耐火構造とした建築物（特定主要構造部を耐火構造とした建築物を含む）です。
二つ目は、防火地域・準防火地域内の建物のうち、あらかじめ決まった仕様ではなく、構造・防火設備・消火設備から延焼防止時間を計算して基準を満たしたと確認した建物です。
どちらも「壁や設備の仕様だけで安全性を確認した建物」であり、変形すればその前提が崩れるという点で共通しています。
次の章で、この対象の中でも建物を区画すれば扱いが変わる仕組みを確認します。

仕様どおりの建物だけでなく、計算で確かめた建物も対象になるんですね。

はい、確認の方法が違うだけで考え方は同じです。
次は建物を区画したときの扱いを見ましょう。

特定部分を区画すれば層間変形角の計算単位も分かれるのか

一つの建物として登記されていても、区画の仕方によっては層間変形角の計算単位が分かれます。
その仕組みは二段構えになっています。

建築物が第百九条の八に規定する火熱遮断壁等で区画されている場合における当該火熱遮断壁等により分離された部分は、前項の規定の適用については、それぞれ別の建築物とみなす（建築基準法施行令第109条の２の２第２項）。法第二十六条第二項に規定する特定部分を有する建築物であつて、当該建築物の特定部分が同条第二項第一号（同号に規定する基準に係る部分を除く。）又は第二号に該当するものに係る第一項の規定の適用については、当該建築物の特定部分及び他の部分をそれぞれ別の建築物とみなす（同条第３項）。

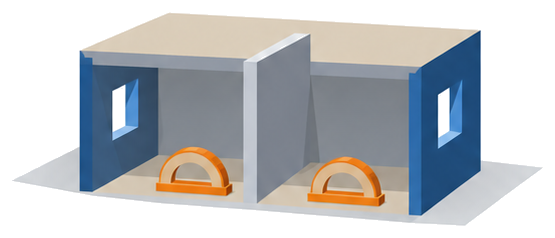

層間変形角の計算単位を分けるルートは、火熱遮断壁等と法第26条第２項の特定部分の二つがあります。
一つ目は既出の火熱遮断壁等で区画された部分（第２項）です。
二つ目は法第26条第２項が定める特定部分、つまり防火壁又は防火床で有効に区画され、耐火構造または準耐火構造に相当する性能を持つ部分（第３項）です。
どちらのルートを使う場合も、区画の両側は層間変形角の基準を別々の建物として満たせばよいことになります。
次の章で、この特定部分のルートに潜む見落としやすい限定を確認します。

区画するだけで、計算がそんなに変わるんですね。

ただし特定部分のほうには重要な除外があります。
次の章で、その見落としやすい点を説明します。

実務で見落としやすいのはどこか

法第26条第２項の特定部分には、実は認定のルートが二つあり、それぞれ扱いが違います。

当該特定部分の特定主要構造部が耐火構造であるもの又は第二条第九号の二イ（２）に規定する性能と同等の性能を有するものとして国土交通大臣が定める基準に適合するもの（法第二十六条第２項第一号）。（略）法第二十六条第二項に規定する特定部分を有する建築物であつて、当該建築物の特定部分が同条第二項第一号（同号に規定する基準に係る部分を除く。）又は第二号に該当するものに係る第一項の規定の適用については、当該建築物の特定部分及び他の部分をそれぞれ別の建築物とみなす（建築基準法施行令第109条の２の２第３項）。

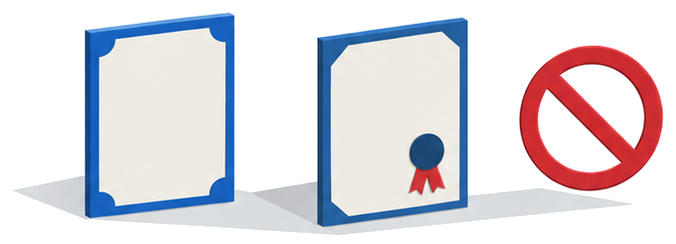

「特定部分」の認定を受けていても、層間変形角では別の建物とみなされないことがあります。
法第26条第２項第一号には、実際に耐火構造であるものと、耐火構造と同等の性能を有すると認められたものの二つのルートがあります。
防火壁の規定（法第26条）ではどちらのルートでも特定部分として扱われますが、施行令第109条の２の２第３項は「同号に規定する基準に係る部分を除く」として、同等性能ルートを層間変形角の特例から明確に除外しています。
つまり法第26条第２項の特定部分に該当すると分かっただけでは足りず、どちらのルートで認定を受けているかまで確認しないと、層間変形角の計算単位を分けられるかどうかは判断できません。
次の章で、実務で確認すべき手順を整理します。

特定部分と言われても、どちらのルートかまでは意識していませんでした。

構造計算書にどちらの基準で書かれているかが鍵になります。
次の章で確認の手順をまとめます。
