地震のあと、廊下にある連結送水管の放水口格納箱を見回ると、箱の上の赤い表示灯が消えていました。
放水口が見えているからといって、表示灯だけを後回しにしてよいのでしょうか。
表示灯の消灯だけで連結送水管全体が使えないとは断定できませんが、球切れか、配線や電源まで影響したのかを見分ける必要があります。
表示灯、標識、格納箱、放水口、電源系統を一体で確認し、消防隊が迷わず使える状態へ戻してから復旧を判断します。
赤いランプだけなら後回しでええですか。
場所を示す設備も消防活動の入口です。
- 表示灯の消灯だけで連結送水管全体の使用可否を決めません
- 球切れ、灯具の損傷、配線、電源、同じ系統の表示灯を切り分けます
- 放水口の標識、周囲、格納箱、弁、ホースも同時に確認します
- 無資格者が灯具や盤を分解せず、消防設備業者へ点検を依頼します
- BCPには発見、仮表示、連絡、点検、復旧、記録の流れを定めます
▼

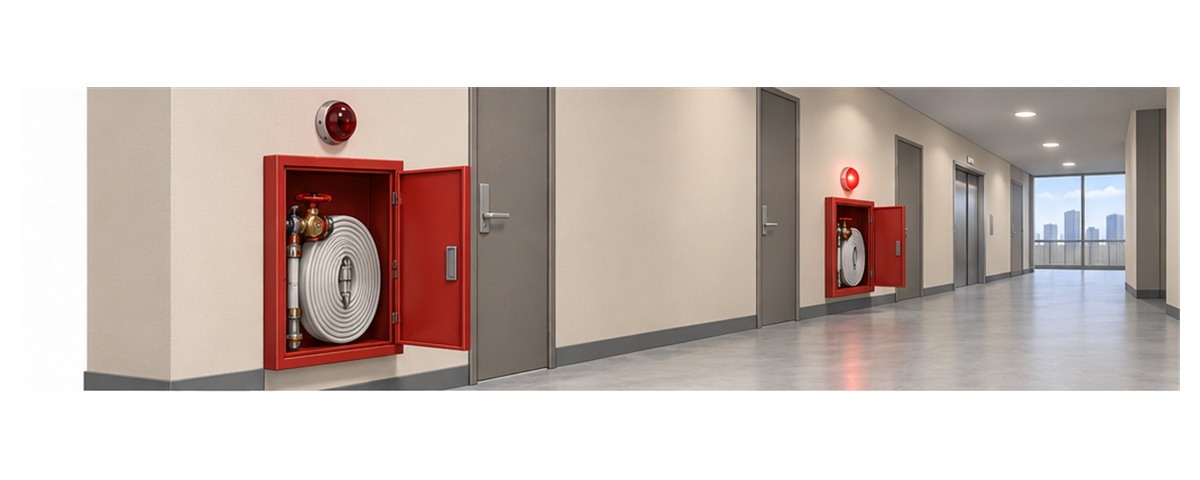

地震後に放水口の表示灯が消えていたら使えるのか
結論からいえば、赤い表示灯が消えているという事実だけでは、配管や放水口まで使えないとは決まりません。
一方で、球切れだけなのか、地震で灯具、配線、電源回路まで損傷したのかは外観だけで断定できません。
消防庁の連結送水管の点検要領は、放水口の標識を目視で確認し、放水用器具格納箱の上部に赤色の位置表示灯を設ける方式では、球切れや損傷の状況を確認するよう示しています。
表示灯は放水口の位置を見つけやすくする設備であり、消灯を単なる見栄えの問題にしません。
地震直後は余震や落下物にも注意し、放水口の前を塞がず、安全な位置から消灯箇所と周囲の状態を記録します。
点灯させようとして繰り返しスイッチを操作したり、灯具をその場で分解したりしないでください。
消灯だけで設備全部が故障ですか。
原因を切り分けて判断します。

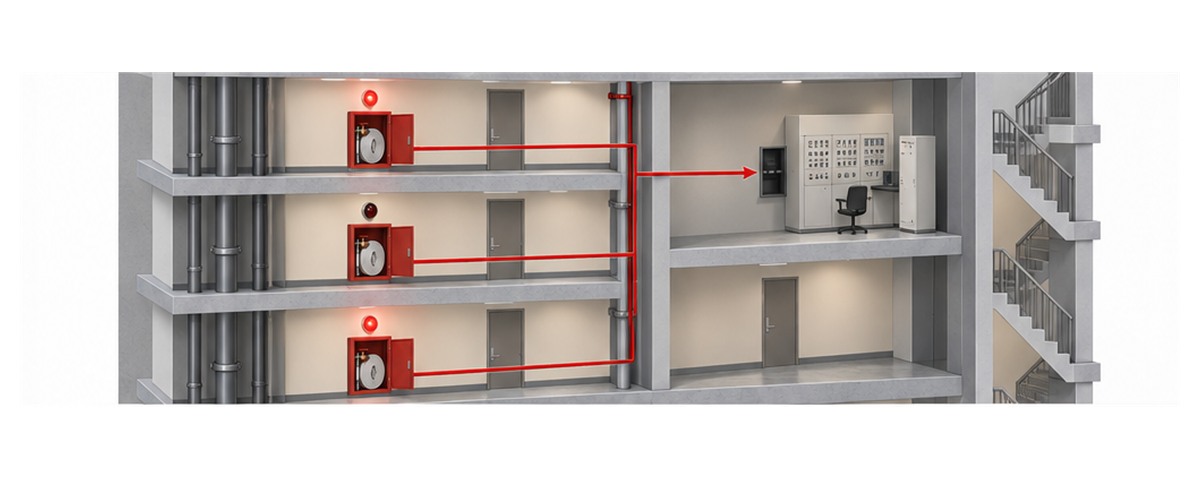

どの連結送水管と表示灯を確認対象にするのか
確認は、消えていた一灯だけで終わりません。
同じ階、上下階、同じ電源系統の表示灯を比べ、局所故障か回路側の異常かを切り分けます。
| 確認する対象 | 見るポイント |
|---|---|
| 位置表示灯 | 点灯、ちらつき、割れ、脱落、傾き、焦げ、浸水跡 |
| 標識と周囲 | 表示の見え方、汚損、脱落、通路や使用の障害物 |
| 格納箱と放水口 | 扉の開閉、変形、漏れ、腐食、異物、弁の操作性 |
| ホースとノズル | 所定位置、本数、変形、損傷、接続部 |
| 電源と関連設備 | 分岐、遮断器、配線、同系統の表示灯、防災センターの異常表示 |
消防庁の点検基準は、放水口の周囲に使用上・点検上の障害がないこと、外形に漏れ・変形・損傷がないこと、標識が適正であること、開閉弁を容易に操作できることを確認項目にしています。
灯りだけ直っても、扉が開かない、標識が見えない、弁が操作できない状態では十分ではありません。
建物の図面には、放水口の階と位置だけでなく、表示灯の電源系統や分電盤の位置も記入しておくと切り分けが早くなります。
現場表示と図面が一致しているかも、復旧判断の対象にしてください。
消えた一灯だけ見ればよいですか。
同じ系統と放水口本体も確認します。

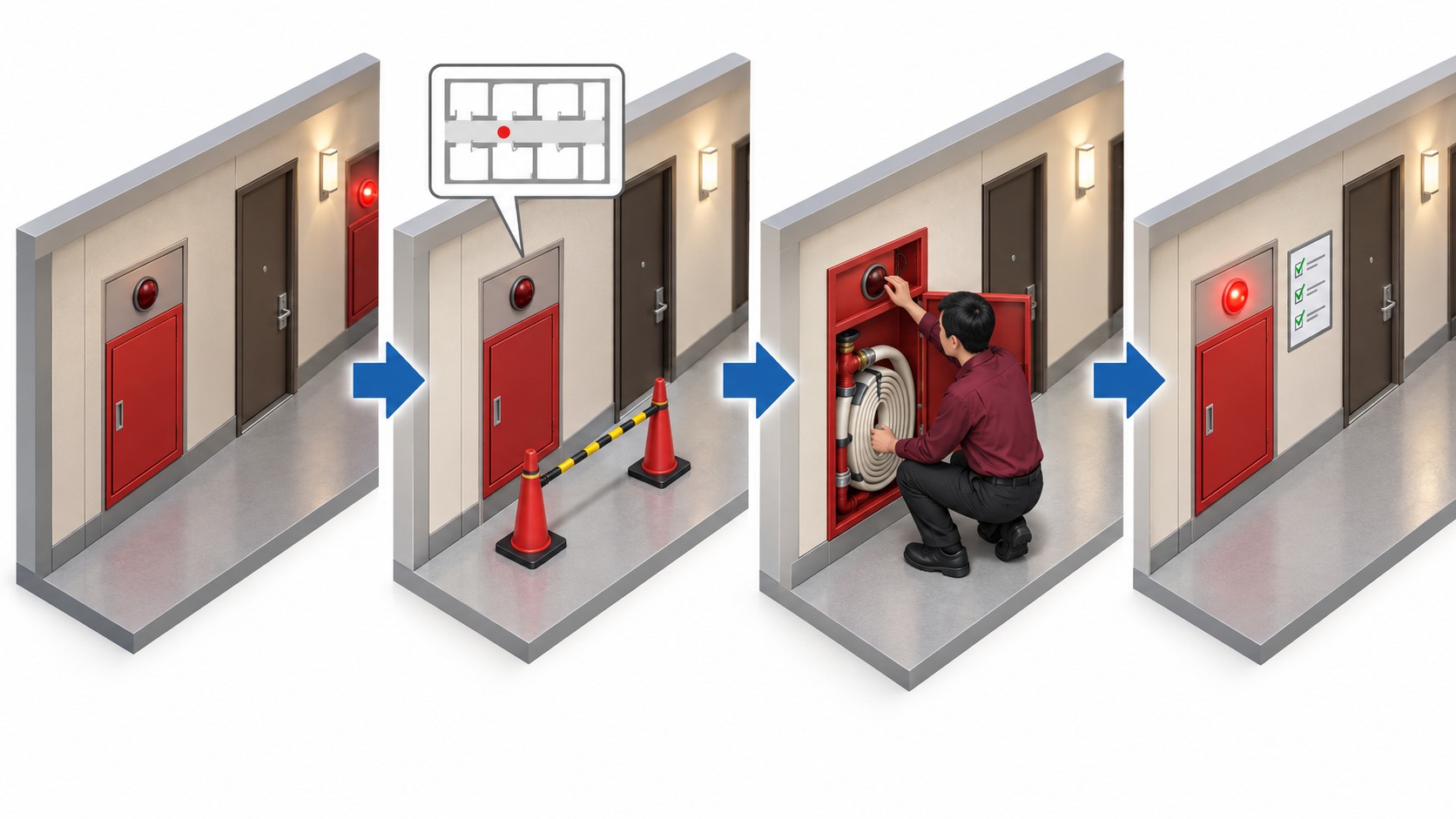

表示灯の消灯を見つけたらどの順で対応するのか
初動では、放水口を見失わせないことと、設備を不用意に操作しないことを両立させます。

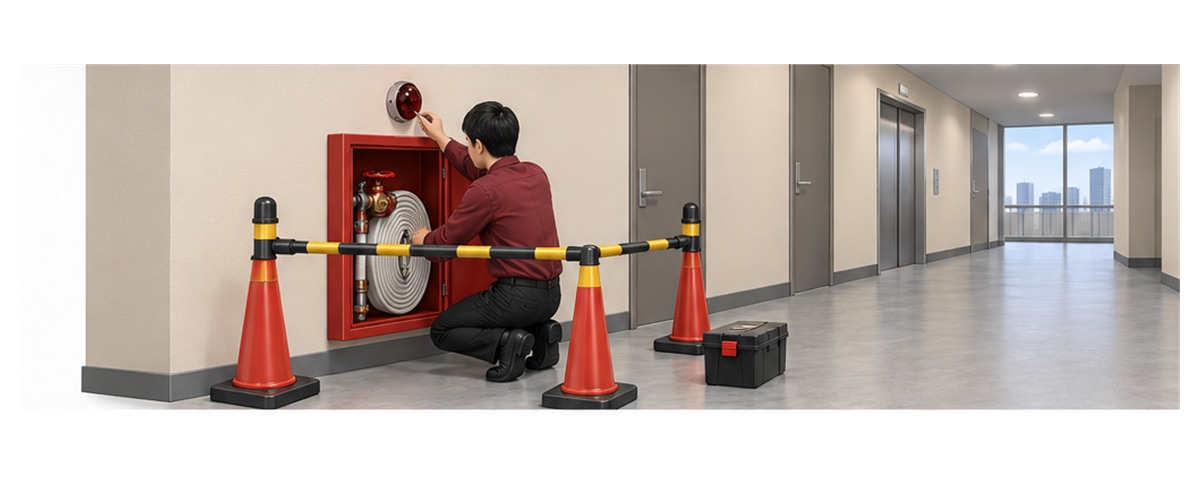

防火管理者は消灯した階と場所を特定し、放水口前の通路を確保して関係者へ共有します。
- 消灯した階、区画、格納箱の位置と発見時刻を記録する
- 余震、落下物、漏水、焦げ臭、発熱がないか安全な距離から確認する
- 放水口前の資材を移し、標識と格納箱が見える状態を保つ
- 同じ階と上下階にある表示灯の点灯状態を比較する
- 防火管理者、建物管理者、消防設備業者へ連絡する
- 専門家が灯具、配線、電源、標識、格納箱、放水口を点検する
- 復旧結果、未復旧箇所、消防隊への案内方法を記録して共有する
仮表示を付ける場合は、既存の標識を隠したり、格納箱の扉や通路を塞いだりしない位置にします。
仮表示は位置を伝える応急措置であり、表示灯の修理や法定点検の代わりにはなりません。
灯具や配線を開ける作業、回路の測定、部品交換は、設備と電源を理解した専門家へ依頼します。
焦げ、発熱、浸水、複数灯の同時消灯がある場合は、単純な球切れと決めつけず電源側まで点検してください。
先に自分で電球を替えますか。
分解せず専門家へつなぎます。
放水口が見つかれば使えると思うと何を見落とすのか
明るい時間帯に箱を見つけられても、停電、煙、夜間、慣れない消防隊の進入時には同じ条件とは限りません。
平常時に見えることと、災害時に短時間で識別できることは別の問題です。

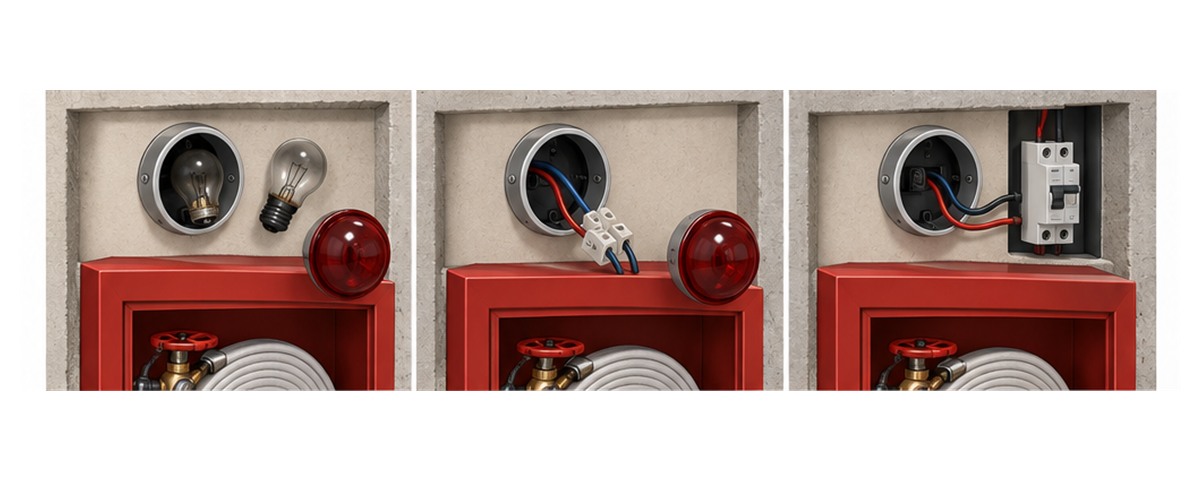

消灯原因が球切れなら交換で戻る場合がありますが、地震で配線端子が緩んだ、灯具が割れた、回路が遮断された、盤や配管周辺へ水が入った可能性もあります。
同じ回路の複数灯が消えているときは、個々の電球ではなく共通電源の異常を疑います。
地震による壁のずれや箱の変形で、扉が開きにくくなることもあります。
ランプ交換だけで作業を終えず、格納箱の開閉、放水口の外形、弁、標識、周囲の障害を確認します。

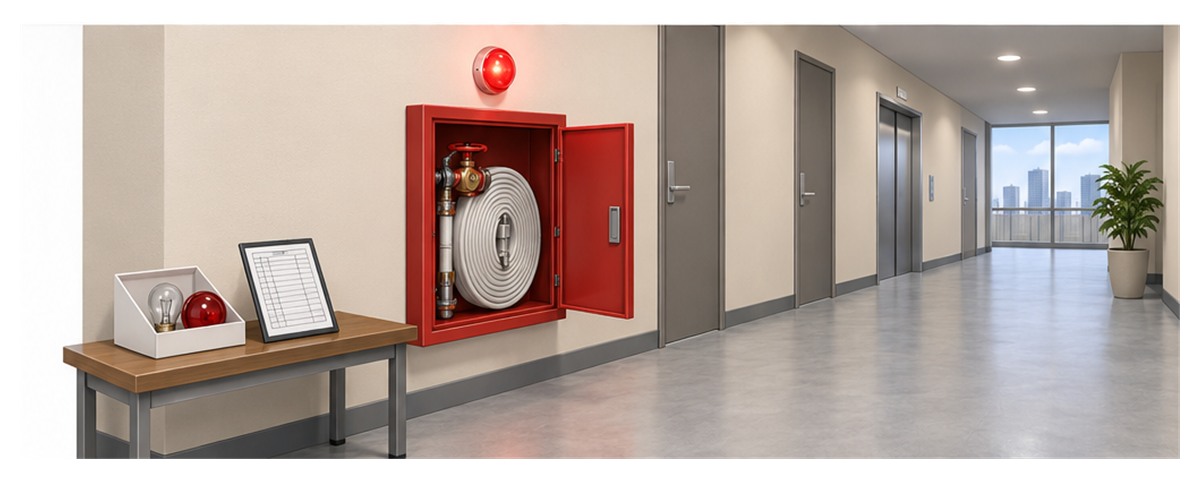

復旧記録には、交換部品だけでなく、点検した系統、確認した階、点灯試験、残る不具合、消防隊への案内方法を残します。
誰がどの根拠で復旧と判断したかを残すと、次の災害時の初動が速くなります。
ランプが点けば復旧ですか。
放水口と周囲まで確認します。
明日から放水口表示灯の消灯へどう備えるのか
まず、連結送水管の放水口を階ごとに一覧化し、表示灯、標識、格納箱、電源系統を図面へ落とし込みます。
日常巡回で点灯状態を見られる担当と、異常時に点検を依頼する連絡先を決めます。
- 各階の放水口、表示灯、標識、格納箱を図面と現場で照合する
- 日常巡回で表示灯の点灯、ちらつき、割れ、傾きを確認する
- 放水口前に資材や家具を仮置きしない区画を決める
- 同じ電源系統の表示灯と分電盤の位置を設備台帳へ記録する
- 適合する予備品と交換を依頼する消防設備業者を確認する
- 消灯時の仮表示、消防隊への案内、所轄消防署への相談条件を決める
- 地震後の一斉確認と復旧記録を消防計画とBCPの訓練へ入れる
消防法第17条は消防用設備等の設置・維持を求め、第17条の３の３は定期点検と報告の枠組みを定めています。
法定点検の間にも、地震後や日常巡回で異常を見つけたら次回点検まで放置しません。
内閣府の事業継続ガイドラインは、事前対策、教育・訓練、点検、是正を通じて継続的に改善する考え方を示しています。
表示灯の消灯を見つける巡回から、消防隊への案内と復旧記録までを一つの手順にしてください。
巡回で点灯も見ておきます。
位置と電源系統も台帳へ入れましょう。
よくある質問
点灯だけでは判断できないのですね。
位置表示と放水機能を分けて確認します。
まとめ
表示灯と放水口を一緒に確認します！
消防隊が迷わず使える状態まで戻してこそBCPです。
