鈴鹿市でスプリンクラー設備の送水口はいくつ要るのか｜吐出量を1.8で割る鈴鹿市と埼玉県央広域・2.2の大阪市・1,600リットルの津市・警戒面積の四日市市を比べる

スプリンクラー設備のある建物の外壁や玄関先には、消防隊がポンプ車から水を送り込む送水口が付いています。
国の政令と規則は双口形の送水口を付けることや高さ・標識を定めていますが、いくつ付けるかまでは書いていません。
鈴鹿市消防本部の審査基準は、加圧送水装置の吐出量を1.8で割って送水口の数を決めるとしています。
鈴鹿市の数え方を国の規則から順にたどり、埼玉県央広域・大阪市・津市・四日市市・堺市と比べます。

鈴鹿市で倉庫を増築する計画があり、図面に送水口が３つ並んでいました。
うちの規模で、本当にそんなに要るのでしょうか。

鈴鹿市では、ポンプの吐出量から送水口の数を計算する決まりがあります。
ヘッドの数が多い倉庫ほど、送水口も増えやすくなります。

ほかの市で建てても、同じ数になるのですか。

割る数や数え方そのものが、消防本部によって違います。
まず国の規則がどこまで決めているかから見ていきます。

この記事の結論

国の政令と規則は双口形の送水口を付けることや高さ・接続先・標識を定めているが、送水口の数は定めていない
鈴鹿市は、ヘッドの種類ごとに計算した加圧送水装置の吐出量（立方メートル毎分）を1.8で割り、端数を切り上げた数以上の送水口を求めている
送水口を並べるときは、平行型・縦型・頭部回転型は接続口の中心から18cm、Ｙ型は接続口の外面から90cm以上離す（いずれも行政指導の▲）
割る数は埼玉県央広域が1.8（３個を超えたら３個以上）、大阪市が2.2、津市が１分あたり1,600リットルで、四日市市は階の警戒面積で数える
堺市は防火対象物ごとに１基以上とし、計算式は置いていない

▼

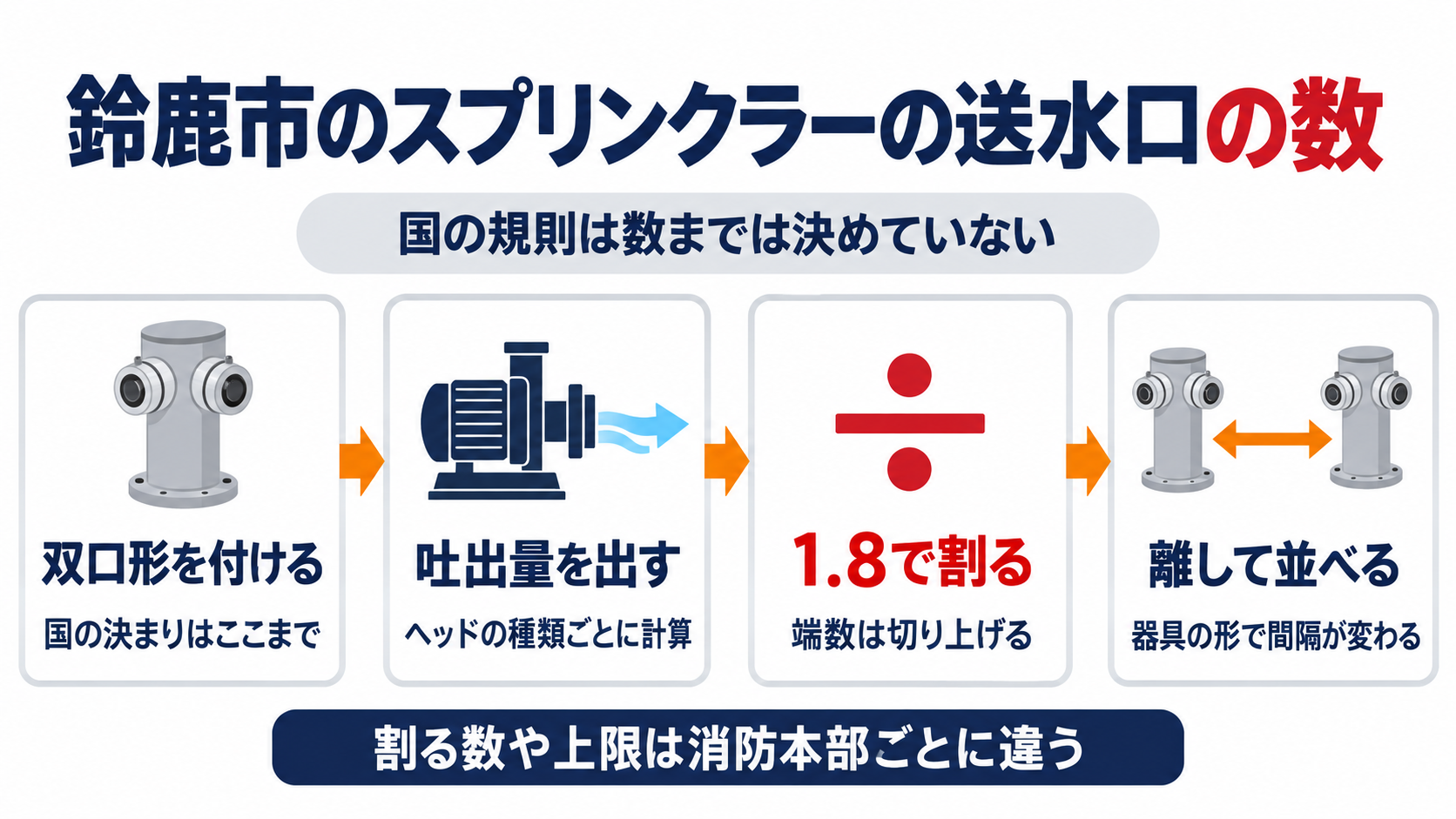

スプリンクラー設備の送水口の数について、鈴鹿市の審査基準をたどり、国の規則は双口形を付けるところまで、吐出量をヘッドの種類ごとに出し、1.8で割って端数を切り上げ、器具の形で間隔を変えて離して並べると並べ、割る数や上限は消防本部ごとに違うことを示した図解

国の基準はスプリンクラー設備の送水口について何を決めているのか

建物の玄関の横に柱形の双口の送水口が立ち、前の道路に消防ポンプ自動車が止まっているイメージ

送水口は、消防隊がポンプ車からスプリンクラー設備の配管へ水を送り込むための口です。
政令が付けることを求め、規則が形や位置を定めています。

消防法施行令第12条第２項第７号
スプリンクラー設備には、非常電源を附置し、かつ、消防ポンプ自動車が容易に接近することができる位置に双口形の送水口を附置すること。ただし、特定施設水道連結型スプリンクラー設備については、この限りでない。

消防法施行規則第14条第１項第６号（抜粋）
送水口は、次に定めるところによること。
イ　専用とすること。
ハ　送水口の結合金具は、地盤面からの高さが〇・五メートル以上一メートル以下で、かつ、送水に支障のない位置に設けること。
ニ　送水口は、当該スプリンクラー設備の加圧送水装置から流水検知装置若しくは圧力検知装置又は一斉開放弁若しくは手動式開放弁までの配管に、専用の配管をもつて接続すること。
ホ　送水口にはその直近の見やすい箇所にスプリンクラー用送水口である旨及びその送水圧力範囲を表示した標識を設けること。（略）

国は数を書いていません。
政令は、ポンプ車が近づける位置に双口形の送水口を付けることを求めています。
規則は、専用であること、結合金具の規格、地盤面から0.5ｍ以上１ｍ以下の高さ、ポンプから流水検知装置等までの配管へ専用の配管でつなぐこと、標識を付けることを定めています。
金具の構造と耐圧は、ヘの「消防庁長官が定める基準」として平成13年消防庁告示第37号が決めています。
ただ、建物の規模に応じて送水口をいくつ付けるかは、政令にも規則にも書かれていません。
そこで各消防本部が審査基準で数え方を決めているので、まず自分の建物を管轄する消防本部の基準を手元に用意します。

国の決まりだけだと、送水口は１つでもよさそうに見えますね。

条文の上では数の定めがありません。
その空白を、鈴鹿市は計算式で埋めています。

鈴鹿市では送水口の数をどう計算するのか

ポンプ室のポンプから太い配管が床沿いに延びて天井のスプリンクラーヘッドへ上がり、外の２基の送水口にもつながっているイメージ

鈴鹿市消防本部の審査基準は、第４章第３スプリンクラー設備の12で送水口を定めています。
数の決め方は、設置方法のエにあります。

鈴鹿市消防本部「鈴鹿市消防用設備等に関する審査基準」第４章第３スプリンクラー設備 12 送水口（２）エ
送水口の数
それぞれのスプリンクラーヘッドごとに計算した加圧送水装置の吐出量（単位は、㎥／min とする。）を1.8で除して得た値（端数は、切り上げること。）の個数以上とする。▲

吐出量を1.8で割って切り上げます。
計算の元になる吐出量は、施行規則第14条第１項第11号ハ(イ)で、規則第13条の６の算定個数に１分あたり90リットル（ラック式倉庫は130リットル、小区画型ヘッドは60リットル）を掛けた量以上とされています。
たとえば地階を除く階数が10以下の一般的な建物で標準型ヘッドの算定個数が10個なら、900リットル＝0.9立方メートル毎分で、1.8で割ると0.5なので切り上げて１個です。
等級Ⅰ〜Ⅲのラック式倉庫で感度種別が一種以外の標準型ヘッドなら、算定個数30個×130リットルで3.9立方メートル毎分となり、1.8で割ると2.16…なので切り上げて３個になります。
エには行政指導を示す▲が付いていて（原本の画像で確認）、1.8という数を選んだ理由は基準に書かれていません。
図面に並ぶ送水口の数が気になったら、設計者に吐出量の計算書を出してもらい、1.8で割った数と見比べます。

うちの倉庫に３つ並んでいたのは、ラック式倉庫の計算だったからかもしれませんね。

その可能性は高いです、計算書で確かめられます。
数が決まったら、次は並べ方にも決まりがあります。

送水口を２つ以上並べるときはどれだけ離すのか

左に接続口が斜めに開いたＹ型の送水口２基が大きく離れて立ち、右に壁埋め込みの送水口２台が少しの間隔で並んでいるイメージ

送水口が２つ以上になると、ホースを同時につなげるだけの間隔が要ります。
鈴鹿市は、器具の形ごとに離す距離を決めています。

鈴鹿市消防本部「鈴鹿市消防用設備等に関する審査基準」第４章第３スプリンクラー設備 12 送水口（２）キ（抜粋）
送水口を２以上又は他の消防用設備等の送水口と並列して設置する場合
使用する器具に応じて、次に掲げる距離以上の距離を保つこと。▲（第３-36図参照）
（ｱ）同一器具に水平方向に２つの接続口を設けた器具（この項において「平行型送水口」という。）を用いる場合は、ホース接続口中心から18㎝
（ｲ）・（ｳ）（略：縦型送水口・頭部回転型送水口も、ホース接続口中心から18㎝）
（ｴ）同一器具に120°となるように２つの接続口を設けた器具（この項において「Ｙ型送水口」という。）を用いる場合は、ホース接続口外面から90㎝

Ｙ型だけは90cm離します。
接続口が横に並ぶ平行型、縦に並ぶ縦型、直角に向く頭部回転型は、隣の送水口とホース接続口の中心から18cm以上離します。
接続口が120°に開くＹ型は、測る起点がホース接続口の「外面」になり、距離も90cmと大きくなります。
この並べ方は、スプリンクラーの送水口どうしだけでなく、連結送水管など他の消防用設備等の送水口と並べるときにも当てはまります。
あわせて、送水口につなぐ配管は原則100Ａ以上、複数の送水口をつなぐ配管は150Ａ以上（▲）とされ、止水弁・逆止弁・排水弁は送水口の直近の点検しやすい位置に置きます（▲）。
外構の改修で送水口のまわりに植栽や柵を足すときは、この間隔と接続作業の空間が残るかを現地で測ります。

つまり連結送水管の送水口の隣に置くときも、同じ間隔を空けるのですね。

はい、並列に置く場合はすべて対象です。
ここからは、数の決め方をほかの消防本部と比べます。

送水口の数の決め方は消防本部ごとにどう違うのか

天井の高い倉庫に荷物を積んだ背の高いラックとスプリンクラー配管が並び、外壁の外に送水口が３基並んでいるイメージ

計算式で数える本部と、面積や建物単位で数える本部に分かれます。
計算式で数える本部でも、割る数が違います。

埼玉県央広域消防本部「埼玉県央広域消防本部消防用設備等に関する審査基準」第３スプリンクラー設備 13 送水口（２）エ
送水口の数は、それぞれのヘッドごとに第３－９表に基づき計算した加圧送水装置の吐出量（単位は、㎥／min とする。）を1.8で除して得た値（端数は、切り上げること。）の個数以上（３を超えた場合は３個以上）を設置すること。▲

大阪市消防局「消防用設備等の設置に係る運用基準」第５送水口◆ １（３）
規則第14条第１項第11号ハ(ｲ)の規定又は第３．２．(1)で求めた必要な加圧送水装置の吐出量（立方メートル毎分）を2.2で除して得た値（端数は切り上げ）の個数以上の数（双口形で１とする。）を設けること

消防本部	数え方	例：ラック式倉庫（等級Ⅰ〜Ⅲ・3.9㎥/min）	例：同じ倉庫を乾式にした場合（5.85㎥/min）
鈴鹿市	吐出量÷1.8・切り上げ▲	３個以上	４個以上
埼玉県央広域	吐出量÷1.8・切り上げ（３を超えたら３個以上）▲	３個以上	３個以上
大阪市	吐出量÷2.2・切り上げ（双口形で１）◆	２個以上	３個以上
津市	定格吐出量÷１分あたり1,600リットル・切り上げ	３個以上	４個以上
四日市市	階の警戒面積が3,000㎡を超えるごとに１個以上（３個を超えるときは３個）・下線	吐出量では決まらない	吐出量では決まらない
堺市	防火対象物ごとに１基以上◆	計算式なし	計算式なし

同じ倉庫でも数が変わります。
表の例は、算定個数30個×130リットル＝3.9立方メートル毎分のラック式倉庫と、乾式にして規則第13条の６の個数が1.5倍の45個になった5.85立方メートル毎分の場合を、各本部の式に当てはめた試算です。
3.9なら鈴鹿市と津市は３個、割る数が2.2の大阪市は２個で足ります。
5.85になると鈴鹿市は４個ですが、埼玉県央広域は「３を超えた場合は３個以上」という上限の書き方があるので３個以上です。
四日市市は吐出量を使わず、階の警戒面積3,000㎡ごとに数え、３個を上限にしています（行政指導を示す下線を原本の画像で確認）。
他市の物件の図面を流用するときは、この表のどの数え方で引かれた数かを先に確かめます。

同じ倉庫でも、大阪市なら２個、鈴鹿市なら３個になるのですか。

式どおりに当てはめると、そうなります。
実際の数は吐出量の計算書を持って管轄の消防本部と詰めます。

配管の太さや標識の決まりは消防本部でどう違うのか

地上の送水口に赤い板が付き、地下のピットの弁を通って太い配管につながり建物へ延びているイメージ

数のほかに、配管の太さ・並べ方・標識にも本部ごとの書き分けがあります。
鈴鹿市の標識の決まりから見ます。

鈴鹿市消防本部「鈴鹿市消防用設備等に関する審査基準」第４章第３スプリンクラー設備 12 送水口（２）ク（抜粋）
省令第14条第１項第６号ホに規定する標識は、次による。
（ｱ）大きさ　短辺10㎝以上、長辺30㎝以上
（ｲ）色　地を赤色、文字を白色とする。
（ｳ）送水圧力範囲を表示した標識　ｂ　送水圧力範囲の送水圧力の数値は、各スプリンクラーヘッドからの所定の基準値の範囲にするため又はブースターポンプの一次側圧力を許容押込圧力内にするため、送水口から定格流量で送水したときの配管の摩擦損失、背圧等により水力計算で求めた値とする。

項目	鈴鹿市	埼玉県央広域	大阪市	津市	四日市市	堺市
送水口につなぐ配管	原則100Ａ以上・複数なら150Ａ以上▲	100Ａ以上▲・複数なら150Ａ以上	この節に記載なし	この節に記載なし	100Ａ以上・複数なら150Ａ以上	主管と同等以上かつ100Ａ以上◆
２以上を並べる	18cm／Ｙ型90cm▲	18cm／Ｙ型90cm▲	記載なし	立上り管が２系統以上なら相離れた場所に２以上	対角の位置等相離れた位置（下線）	記載なし
標識	短辺10cm・長辺30cm以上、赤地に白文字	送水口である旨と送水圧力範囲の標識●	送水圧力範囲の上限1.5MPa	「送水口（スプリンクラー専用）」と適正送水圧力値	238号通知による	短辺10cm・長辺30cm以上、赤地に白文字◆

標識の中身も本部で分かれます。
鈴鹿市と堺市は標識を短辺10cm以上・長辺30cm以上の赤地に白文字とし、送水圧力範囲は水力計算で出した値とします。
大阪市は送水圧力範囲の最低値と最高値の出し方を書き、上限を1.5MPaとしています。
津市は「送水口（スプリンクラー専用）」と適正送水圧力値を表示し、高層用・低層用に分けたときは受け持つ階も書くとしています。
表の記号は、鈴鹿市と埼玉県央広域の▲・四日市市の下線・大阪市の◆が各本部の行政指導の印、埼玉県央広域の●は法令の基準に行政指導を加えたもの、堺市の◆は消防庁の通知等を参考にした指導の印で、津市の基準には記号がありません。
点検の立会いでは、送水口の数・間隔・標識の数値が、管轄の基準と竣工図のどちらにも合っているかを現地で見比べます。

標識の送水圧力の数字も、水力計算から出てくるのですね。

そうなんです、配管を変える改修では標識の数値も見直しの対象になります。
増築の打合せでは、送水口の数と標識の両方を議題に入れておくと安心です。

よくある質問

Q鈴鹿市で吐出量がちょうど1.8立方メートル毎分なら、送水口は１つでよいですか？

A1.8で割ると１で端数がないので、式の上では１個以上です。少しでも1.8を超えると切り上げて２個以上になります。

Q送水口の「１個」は接続口１つのことですか？

A政令は双口形の送水口を求めていて、大阪市の基準は「双口形で１とする」と明記しています。他の本部の数え方も、図面を見るときは双口形１基を１個として確かめると食い違いが出にくくなります。

Q連結送水管の送水口の隣にスプリンクラーの送水口を並べてもよいですか？

A並べられますが、鈴鹿市は他の消防用設備等の送水口と並列に置くときも、平行型などは18cm、Ｙ型は90cm以上離すよう行政指導で求めています。標識でどちらの送水口か見分けられるようにもしておきます。

Q行田市や羽生市でも同じ数え方になりますか？

A行田市消防本部と羽生市消防本部は消防用設備等の審査基準を公開していないため、今回は比べていません。管轄の消防本部に直接確かめてください。

まとめ

✔国の政令と規則は双口形の送水口を付けることや高さ・標識を定めるが、数は定めていない

✔鈴鹿市は吐出量（立方メートル毎分）を1.8で割り、端数を切り上げた数以上の送水口を求めている

✔吐出量はヘッドの算定個数に１分あたり90リットル（ラック式倉庫は130リットル）を掛けて出す

✔並べるときは平行型・縦型・頭部回転型が18cm、Ｙ型は90cm以上離す

✔割る数は埼玉県央広域が1.8（３を超えたら３個以上）、大阪市が2.2、津市が１分あたり1,600リットル

✔四日市市は階の警戒面積3,000㎡ごと、堺市は防火対象物ごとに１基以上で数える

✔他市の図面を流用するときは、どの本部の数え方で引かれた数かを計算書で確かめる

参考・出典

消防法施行令第12条第２項第７号（e-Gov法令検索）
消防法施行規則第13条の６第１項・第２項、第14条第１項第６号・第11号（e-Gov法令検索）
スプリンクラー設備等の送水口の基準（平成13年消防庁告示第37号）
鈴鹿市消防本部「鈴鹿市消防用設備等に関する審査基準」第４章第３スプリンクラー設備 12 送水口 https://www.city.suzuka.lg.jp/shobo/1012943/1016101/index.html
埼玉県央広域消防本部「埼玉県央広域消防本部消防用設備等に関する審査基準」第３スプリンクラー設備 13 送水口 https://www.ken-o.or.jp/notifiappli/equipment-style/page-9867/
大阪市消防局「消防用設備等の設置に係る運用基準」第１章第３節閉鎖型スプリンクラーヘッドを用いるスプリンクラー設備第５送水口 https://www.city.osaka.lg.jp/shobo/page/0000350878.html
津市消防本部「津市予防事務審査検査基準」５－３スプリンクラー設備４配管（３）〜（８）・13 表示（５） https://www.info.city.tsu.mie.jp/kurashi/bousai_kyuukyuu_shoubou/1003213/1003292/index.html
四日市市消防本部「四日市市消防同意事務審査基準」スプリンクラー設備５送水口 https://yokkaichisyoubou.jp/sys/wp-content/uploads/2024/04/0041.pdf
堺市消防局「堺市消防同意・消防用設備等審査基準」第４スプリンクラー設備 Ⅱ（９）送水口 https://www.city.sakai.lg.jp/kurashi/bosai/shobo/shokai/reiki/kijyun/index.html

※本記事は鈴鹿市消防本部・埼玉県央広域消防本部・大阪市消防局・津市消防本部・四日市市消防本部・堺市消防局が公表している基準と、消防法施行令・施行規則に基づく一般的な解説です。各基準の文章と記号は原本の画像で確かめ、長い部分は（略）で省きました。表の送水口の数は各基準の式に当てはめた試算です。運用基準・条例は改正されることがあるため、最新は管轄の消防署・消防本部で確認してください。個別の判断は所轄消防署にご確認ください。
