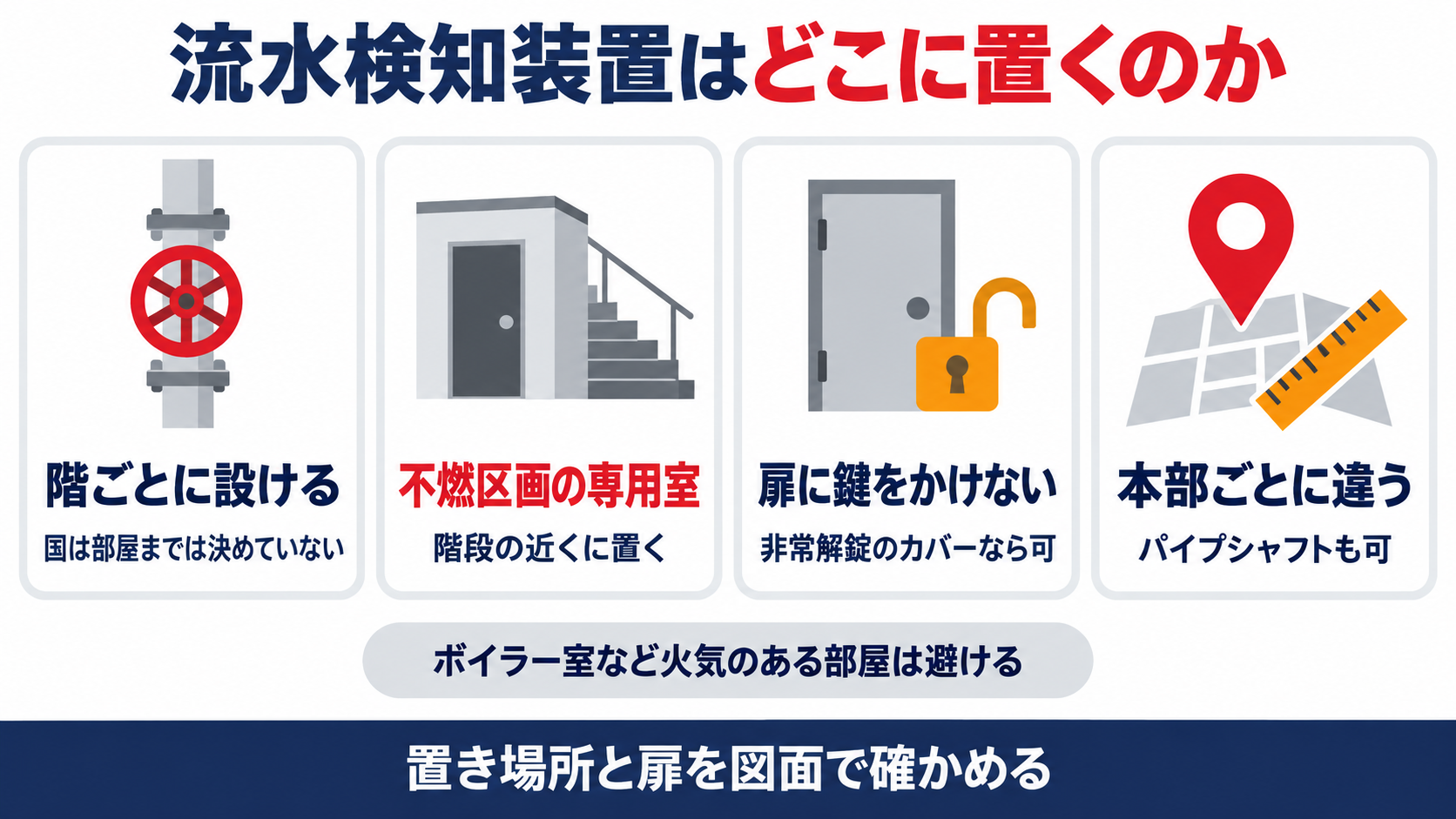

津市でスプリンクラーの流水検知装置はどこに置けばよいのか｜専用室と点検口の扉の決まりを６つの消防本部で比べる

スプリンクラー設備の流水検知装置は、ヘッドから水が出たことを知らせる発信部で、各階の配管に付いています。
国の消防法施行規則は、制御弁の高さや標識は決めていますが、どんな部屋に置くかは書いていません。
津市の予防事務審査検査基準は、置く部屋と点検口の扉の錠まで書き足しています。
津市の基準を軸に、鈴鹿市・四日市市・埼玉県央広域・大阪市・堺市の書き方も並べて比べます。

▼

国の規則では流水検知装置と制御弁の置き場所はどこまで決まっているのか

まず、スプリンクラー設備の制御弁と自動警報装置を定めた消防法施行規則第14条第１項を確かめます。
置き場所に関係するのは第３号の制御弁と、第４号ロの発信部です。 国は部屋までは決めていません。

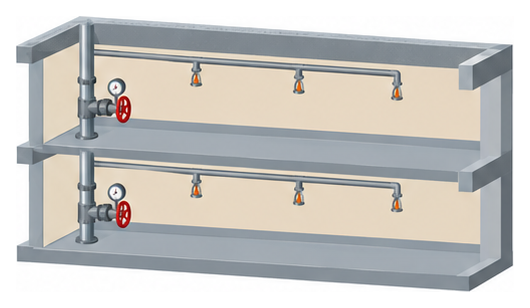

国の規則が決めているのは、流水検知装置を各階（又は放水区域）ごとに設けることと、制御弁の高さ・閉止できない措置・標識までです。
第14条第１項の第３号と第４号を読んでも、専用室・配管室・点検口・扉の錠といった言葉は出てきません。
一方で、津市・四日市市・大阪市の基準は、制御弁を流水検知装置の一次側直近に設けるとしているので、２つはほぼ同じ場所に並びます。
そのため、制御弁の置き場所について書かれた決まりは、流水検知装置の置き場所を考えるときにも手がかりになります。
明日やることは、設備図で各階の流水検知装置と制御弁がどの部屋に描かれているかを一覧にすることです。

津市では流水検知装置をどんな部屋に置くのか

津市予防事務審査検査基準の５－３スプリンクラー設備は、８を「流水検知装置及び自動警報装置」にあてています。
置き場所は、その⑴から⑶に書かれています。 階段の近くの専用室が基本です。

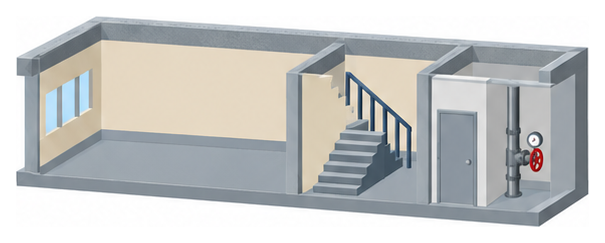

津市は、まず場所として階段や非常用エレベーター乗降ロビー等の直近で、人が容易に出入りできる所を求めています。
そのうえで部屋は、不燃材料で区画した専用室か、各階ごとに床が打たれた配管室等としています。
冒頭の質問のような倉庫の奥は、階段等の直近でも専用室でもないので、⑵と⑶に合わせにくい配置です。
津市の５－３の８には、項目ごとの記号は付いていません（画像でも確かめました）。
明日やることは、流水検知装置を置く部屋の壁の仕様と、階段からの位置を図面で確かめることです。

点検口の扉に鍵をかけてはいけないのか

津市の⑶には、続けて点検用の開口部と扉のことが書かれています。
あわせて、⑼で置き場所の照明も求めています。 扉は施錠できない構造にします。

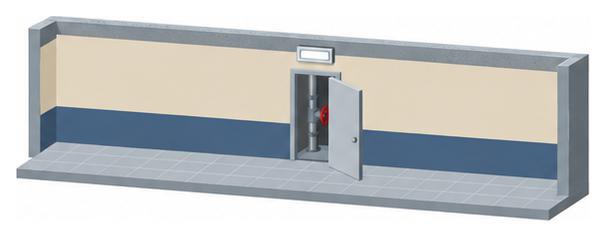

津市は、点検口を共用部分に面した場所に設け、その扉を施錠できない構造にするとしています。
ただし、透明なプラスチックカバーを外せばすぐ解錠できる非常解錠方式等なら、この限りでないとしています。
⑼では、流水検知装置のある場所に非常用照明装置を設けるとしていて、停電した中での操作も想定した書き方です。
ほかの本部では、四日市市が配管室や専用室の中に制御弁を設けるときは扉や点検口の前にも制御弁の表示をするとし（下線＝行政指導）、鈴鹿市と埼玉県央広域は制御弁の標識を共用部分から容易に識別できる位置に設けるとしています（▲）。
明日やることは、点検口の扉に付ける錠の種類を確かめ、普通の鍵なら非常解錠方式に変えられるかを相談することです。

ほかの消防本部ではどんな場所なら点検に便利とされるのか

鈴鹿市と埼玉県央広域の審査基準は、流水検知装置の置き場所を、前に出てくる制御弁の項目を借りて説明しています。
借り先をたどると、置いてよい部屋が具体的に並んでいます。 火気のある部屋は外されています。
鈴鹿市と埼玉県央広域の流れを番号順にたどると、次のようになります。

1. 鈴鹿市は９⑴アで「流水検知装置は、第８⑴アの例に倣い」点検に便利な箇所に設けるとしている（▲）
2. 埼玉県央広域は10⑴アのなお書きで、その箇所の意味は「前９⑴を準用」するとしている（▲）
3. 借り先の制御弁の項（鈴鹿市８⑴ア・埼玉県央広域９⑴）が、専用の室・ポンプ室・パイプシャフト・パイプダクト・不燃材料で仕上げた機械室を挙げている

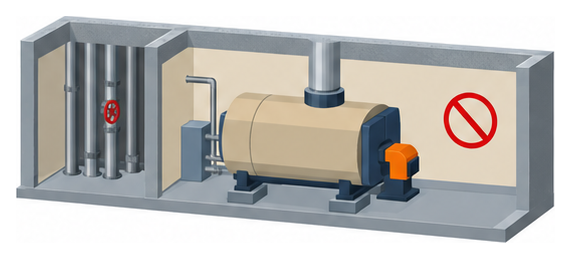

4. どちらも機械室から火気を使用する設備を設けた室を除いている

堺市も、パイプシャフトや機械室等から炉・ボイラー等の火気使用設備の場所を除いていて、★は堺市が独自に定めた指導の印です。
鈴鹿市と埼玉県央広域は、地下５階以上の深い階に置く制御弁は階段付近等の維持管理しやすい場所に設けるとも書いています（▲）。
四日市市は「人が容易に出入りできる場所」と「被害を受けるおそれがない場所」の２つを挙げ、この(３)には下線がありません（画像で確かめました）。
大阪市は制御弁を各階の平面配置上同一又は近接した場所に設けるとし（◆）、弁の操作に必要な照明も求めています（◆）。
明日やることは、下の表で建物のある本部の行を探し、置き場所の候補の部屋が当てはまるかを確かめることです。

設計や改修の前に何を確かめればよいのか

津市の８には、置き場所のほかにも流水検知装置まわりの細かい決まりが並んでいます。
受信部の表示装置と、操作ハンドルの扱いです。 表示装置の電源も見ておきます。

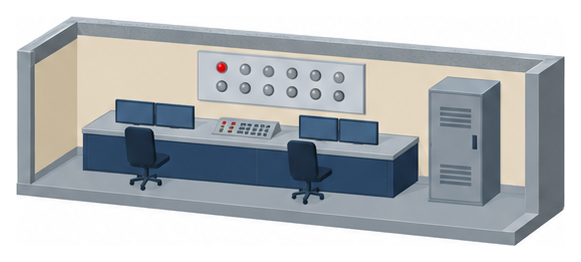

国の規則第14条第１項第４号ニは、ヘッドが開放した階や放水区域が分かる表示装置を防災センター等に設けると定めています。
津市はその表示装置に、30分以上の非常電源容量を持たせるとしています。
表示窓を流水検知装置ごとに設ける点は、大阪市も第７の４で表示部を流水検知装置ごとに設けるとしています。
操作ハンドルに人が容易に触れない措置をするのは、置き場所を共用部分に面させることと組み合わせて読む必要があります。
明日やることは、次の５点を設備業者と一緒に図面で確かめることです。

• 流水検知装置を置く部屋の種類と、階段等からの位置
• 部屋の壁と天井が不燃材料かどうか、火気を使う設備が無いか
• 点検口の扉の錠の種類と、共用部分に面しているか
• 非常用照明と、制御弁の標識の位置
• 表示装置の表示窓の数と、非常電源の容量
