スプリンクラー設備の廊下や制御弁はどこまで細かく決まっているのか｜昭和50年の質疑応答５問を現行の規則と照らして解説

スプリンクラー設備は、ヘッドの数や配置のほかにも、廊下の扱い、制御弁の場所、送水口の配管、配管の一部に使う部材など、細かな決まりが数多くあります。
こうした細部について、消防庁は昭和50年に、各都道府県の消防主管部長からの質疑へ回答を示しました。
当時の条番号や数値は改正で変わっていますが、答えの考え方は今の規則にも通じています。５つの質疑を現行の条文と照らして読みます。

▼

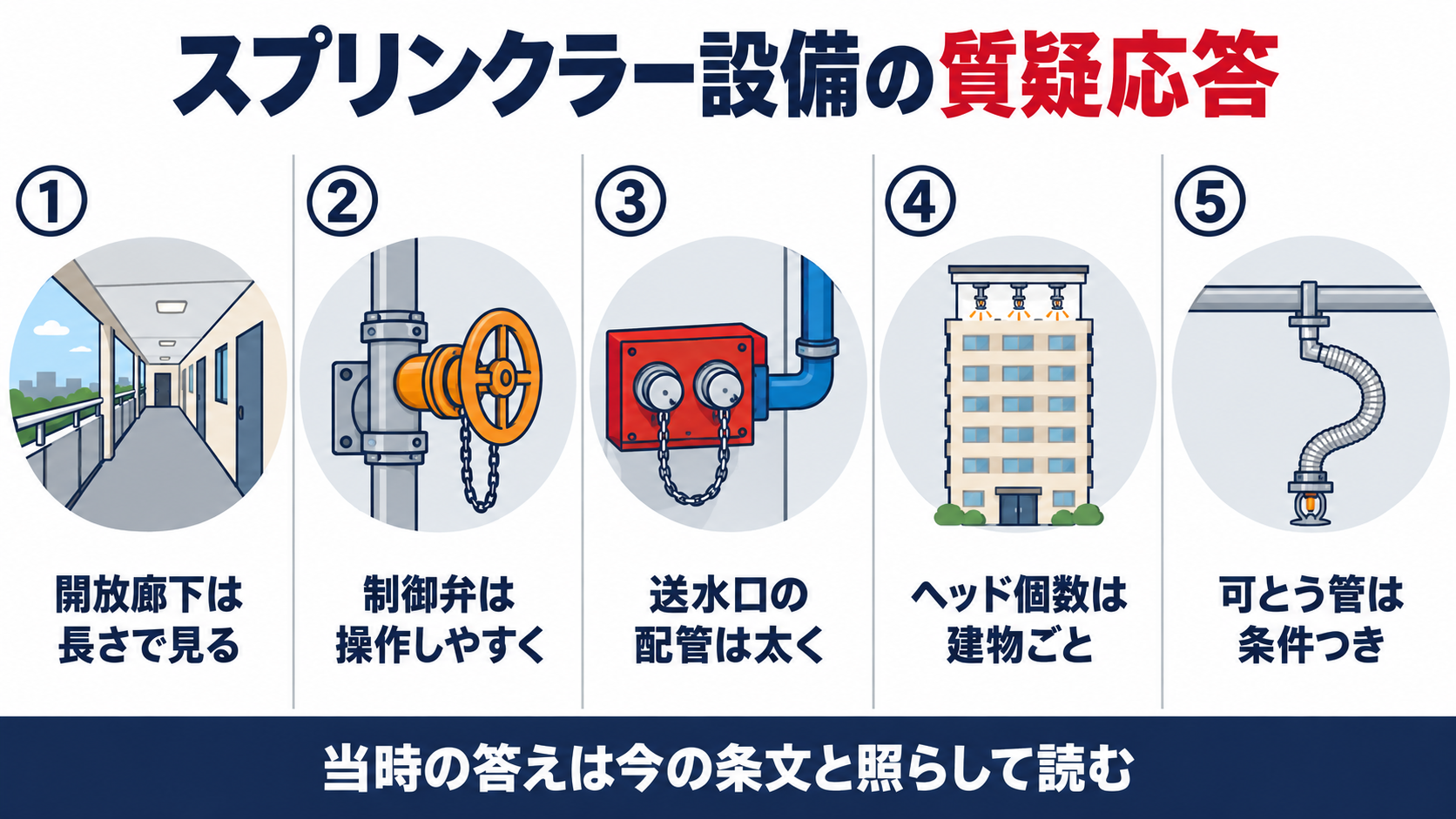

共同住宅の廊下が一部壁で囲まれていても外気に開放された廊下として扱えるか

スプリンクラー設備は、ヘッドを設けなくてよい部分が規則で決まっています。その一つが、直接外気に開放されている廊下です。
11階以上の中廊下式の共同住宅で、廊下の一部が壁に囲まれている場合に、この扱いができるかが問われました。 壁で囲まれた区間のある廊下は、長さが幅の８倍以下、または12メートル以下の場合に限り、開放された廊下とみなせるという答えでした。
現行の規則第13条第３項第６号は、スプリンクラーヘッドを設けなくてよい部分の一つに、直接外気に開放されている廊下その他外部の気流が流通する場所を掲げています。壁で囲まれた区間がある廊下は、そのままでは「直接外気に開放されている」とは言えません。
回答は、令第32条を適用して、風が抜けない区間の長さが幅に対して短いときに限り、開放された廊下とみなすと整理しました。令第32条は、消防長または消防署長が、火災の発生や延焼のおそれが著しく少なく、被害を最少限度に止められると認めるときの特例です。
長さの限界は、有効幅員の８倍以下、または12メートル以下でした。自分の建物の廊下がこれに当たるかは、図面で寸法を測り、消防機関に相談してください。

スプリンクラー設備の制御弁はどこに設ければよいか

制御弁は、スプリンクラー設備の水を止めたり通したりする弁です。
当時の規則の条文は、設置場所に触れていませんでした。そこで、どこに設けるべきかが問われました。 制御弁は、操作しやすく、適正な状態が確認しやすい場所に設けるよう指導するという答えでした。
現行の規則第14条第１項第３号は、制御弁を、床面からの高さが0.8メートル以上1.5メートル以下の箇所に設けると定めています。閉鎖型ヘッドの設備では階ごと、開放型ヘッドの設備では放水区域ごとに設けます。
さらに、制御弁にはみだりに閉止できない措置を講じるとともに、その直近の見やすい箇所にスプリンクラー設備の制御弁である旨を表示した標識を設けることも定めています。
当時の回答が示した「操作しやすく、適正な状態が確認できる」という考え方は、今の条文では高さと閉止防止措置と標識に具体化されています。点検のときは、高さと標識と閉止防止の措置を順に見ます。

スプリンクラー設備の送水口の配管は主管と同じ太さにするのか

送水口は、消防隊が消防ポンプ車から水を送り込む口です。
送水口につなぐ配管の口径が、接続する主管より細くてもよいかが問われました。 送水口の配管は、主管と同径以上で、呼びがおおよそ100以上のものとするという答えでした。
現行の規則第14条第１項第６号は、送水口を、専用とすること、結合金具を差込式またはねじ式の呼称65のものとすること、地盤面からの高さを0.5メートル以上１メートル以下とすること、標識を設けることなどと定めています。配管については、加圧送水装置から流水検知装置などまでの配管に、専用の配管をもつて接続すると定めています。
一方で、口径の数値そのものは、規則の条文には書かれていません。同径以上で、呼びがおおよそ100以上という答えは、この回答で示された運用の目安です。設計や改修のときは、管轄の消防機関の指導を確かめてください。

スプリンクラーヘッドの個数は階ごとに数えるのか建物ごとに数えるのか

スプリンクラー設備の水源の水量は、ヘッドの個数から算出します。
建物が高層で、一部の階にしかヘッドが要らないとき、個数をどう数えるかが問われました。 個数は階ごとではなく防火対象物単位で考え、設置個数が表の個数に満たなければ設置個数とするという答えでした。
現行の規則第13条の６第１項第１号は、標準型ヘッドを用いる場合の個数を、防火対象物の区分ごとの表で定めています。地階を除く階数が10以下の防火対象物は10個、11以上の防火対象物は15個です（高感度型ヘッドなどは個数が変わります）。
設置個数がこの個数以上であればこの個数、設置個数が満たないときは、その設置個数に1.6立方メートルを乗じます。水量は、これに1.6立方メートルを乗じて算出します。10個なら16立方メートル、15個なら24立方メートルです。
昭和50年の通知の数値は、当時の表の数値です。考え方は今の規則にも引き継がれていますが、数字は最新の条文で確かめてください。

スプリンクラー設備の配管にフレキシブル管を使ってよいか

天井に取り付けるヘッドは、配管との位置がずれることがあります。
その調整に曲がる管（フレキシブル管）を使ってよいかが、大阪府から問われました。 ヘッド直結部分のフレキシブル管は、４つの条件を満たせば同等以上として認めてさしつかえないという答えでした。
現行の規則第14条第１項第10号は、配管を規則第12条第１項第６号の規定に準じて設けると定めています。同号ニは、配管に日本産業規格に適合する管、またはこれらと同等以上の強度、耐食性及び耐熱性を有する金属製の管を使うと定めています。
回答は、このフレキシブル管を「同等以上」と認めるにあたって、次の４つの条件を付けました。

• 配管の種類：閉鎖型ヘッドを使用する湿式の配管に限る。
• 使う部分：ヘッドに直結する部分にだけ使い、他の配管部分には使わない。
• 使用圧力：当時の単位で25キログラム毎平方センチメートル以下（約2.5メガパスカル）。
• 曲げ方：内側の半径を100ミリメートル以上とし、ねじれ等が生じないよう施工する。

この回答は、示された製品と施工条件についてのものです。別の製品や別の使い方に、そのままは当てはまりませんので、採用する製品の仕様と条件を確かめてください。
