工場や倉庫の屋根は、切妻やのこぎり形のように傾斜した天井になっていることがよくあります。
感知器は天井の高さで使える種類が変わりますが、国の消防法施行規則には傾斜した天井をどこで測るかが書かれていません。
折板のルーフデッキのように山と谷がある天井も、どこを基準にするかで結果が変わります。
四日市市の審査基準はこの測り方を決めていて、鈴鹿市・津市・埼玉県央広域・大阪市・東大阪市・堺市も少しずつ違う書き方をしています。
四日市市の工場で、屋根が斜めになった倉庫に感知器を付け直す相談を受けています。
天井の高さは軒で測ればよいのでしょうか。
軒だけでは決めず、いちばん高い所と低い所の平均で考えます。
国の規則から順にたどってみましょう。
屋根は波形の鉄板なのですが、それも平均で測るのですか。
波形の天井は、感知器の下端やはりの深さを山の上端から測る決まりもあります。
市ごとの書き方も比べます。

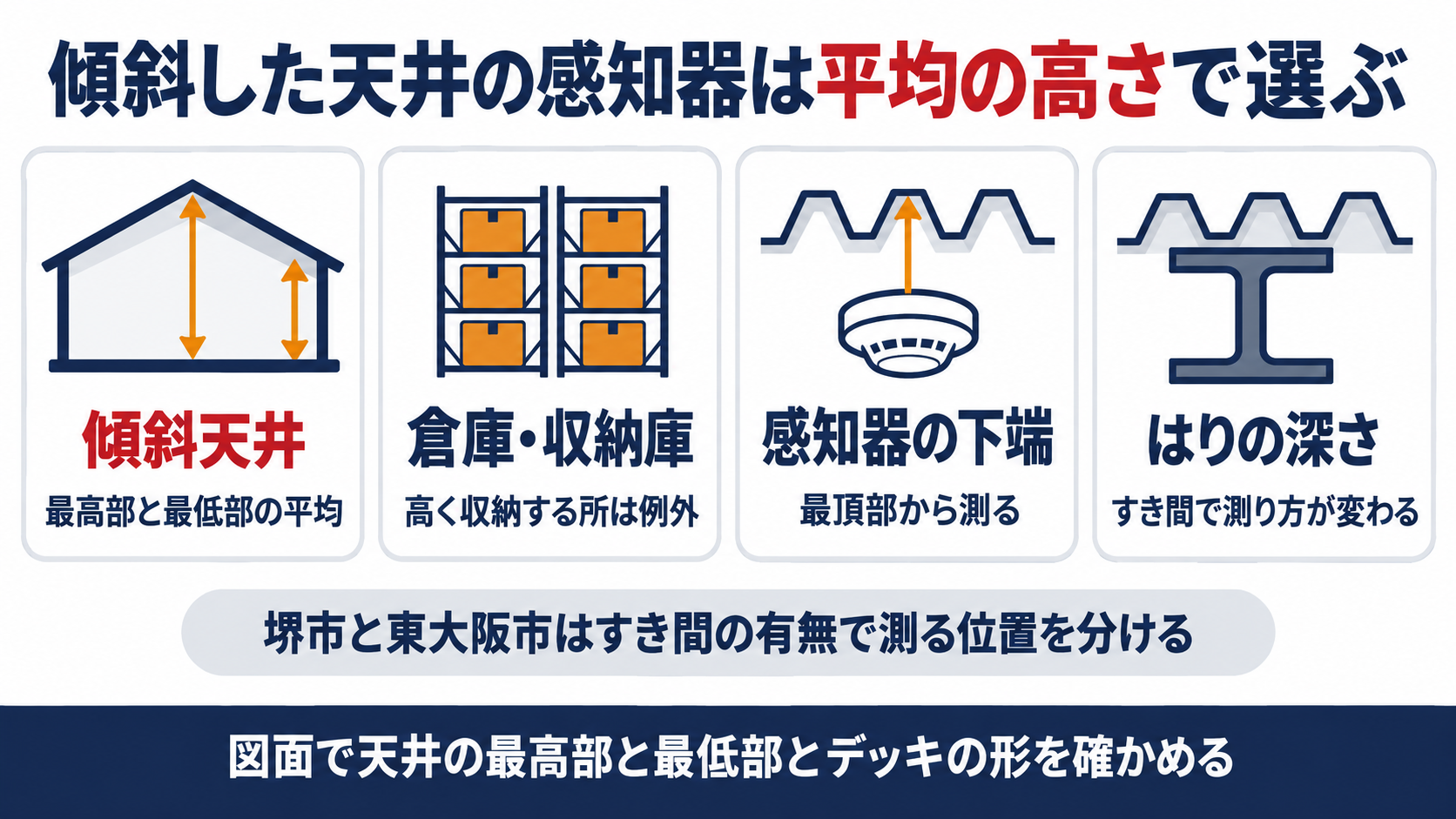

この記事の結論
- 消防法施行規則第23条第４項第２号は取付け面の高さで感知器の種類を分けているが、傾斜した天井の測り方は書いていない
- 四日市市は取付け面の最高部と最低部を足して２で割った高さで感知器を選ぶとしている
- 四日市市・鈴鹿市・埼玉県央広域・堺市は、高い位置に物を収納する倉庫や収納庫をこの式の例外にしている
- ルーフデッキの天井では感知器の下端までの距離を最頂部から測ると５本部が書いている
- はりの深さは、堺市と東大阪市がすき間の有無で測り始める位置を分け、津市は最頂部からとしている
▼
傾斜した天井の感知器はどの高さで種類を選ぶのか
第１号イで「取付け面」の意味を決め、第２号で高さごとに使える感知器を並べています。
消防法施行規則 第23条第４項（抜粋）
一 感知器は、次に掲げる部分以外の部分で、点検その他の維持管理ができる場所に設けること。
イ 感知器（炎感知器（略）を除く。（略））の取付け面（感知器を取り付ける天井の室内に面する部分又は上階の床若しくは屋根の下面をいう。以下この条において同じ。）の高さが二十メートル以上である場所
（略）
二 取付け面の高さに応じ、次の表で定める種別の感知器を設けること。
四メートル以上八メートル未満 差動式スポット型、差動式分布型、補償式スポット型、定温式特種若しくは一種、イオン化式スポット型一種若しくは二種又は光電式スポット型一種若しくは二種
八メートル以上十五メートル未満 差動式分布型、イオン化式スポット型一種若しくは二種又は光電式スポット型一種若しくは二種
（略）
一 感知器は、次に掲げる部分以外の部分で、点検その他の維持管理ができる場所に設けること。
イ 感知器（炎感知器（略）を除く。（略））の取付け面（感知器を取り付ける天井の室内に面する部分又は上階の床若しくは屋根の下面をいう。以下この条において同じ。）の高さが二十メートル以上である場所
（略）
二 取付け面の高さに応じ、次の表で定める種別の感知器を設けること。
四メートル以上八メートル未満 差動式スポット型、差動式分布型、補償式スポット型、定温式特種若しくは一種、イオン化式スポット型一種若しくは二種又は光電式スポット型一種若しくは二種
八メートル以上十五メートル未満 差動式分布型、イオン化式スポット型一種若しくは二種又は光電式スポット型一種若しくは二種
（略）
四日市市消防同意事務審査基準 第10 自動火災報知設備 ２ 感知器（抜粋）
(9) 省令第23条第４項第２号に規定する取付け面の高さは、次式により計算し、適用する感知器を設置すること。（略）

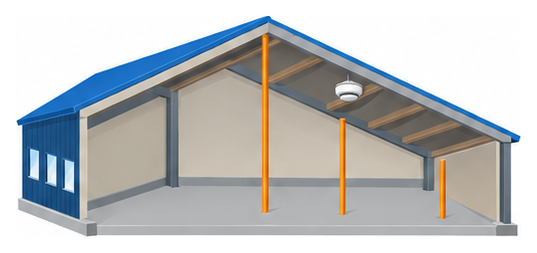

取付面の高さ＝（取付面の最高部＋取付面の最低部）÷２
(9) 省令第23条第４項第２号に規定する取付け面の高さは、次式により計算し、適用する感知器を設置すること。（略）
取付面の高さ＝（取付面の最高部＋取付面の最低部）÷２
国の規則は高さの区分を決めていますが、傾斜した天井のどこを測るかは書いていません。
四日市市の(9)は、取付け面のいちばん高い所と低い所を足して２で割った高さを使うとし、欄外に根拠として「S57 消防予132」と示しています。
この項目には市の行政指導を示す下線が無く、画像でも確かめました。
たとえば棟の高さが10ｍ、軒の高さが６ｍなら平均は８ｍになり（仮の数字）、８ｍ以上15ｍ未満の欄になるので差動式スポット型は使えません。
明日やることは、断面図で取付け面の最高部と最低部の高さを読み取ることです。
軒の６ｍで考えていたら、使えない感知器を選ぶところでした。
平均がちょうど区分の境目にかかることもあります。
断面図の寸法を先に確かめましょう。
倉庫や収納庫では平均の高さによらないことがあるのか
同じただし書は、他の本部の基準にもあります。
四日市市消防同意事務審査基準 第10 自動火災報知設備 ２ 感知器 (9) ただし書

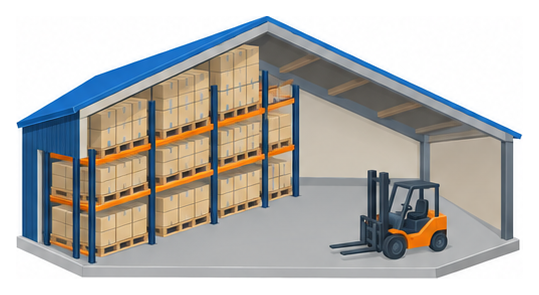

ただし、周囲の状況から判断して出火が予想される収納物等が通常の状態において床面より高い位置で収納される倉庫、収納庫にあってはこの限りではない。
ただし、周囲の状況から判断して出火が予想される収納物等が通常の状態において床面より高い位置で収納される倉庫、収納庫にあってはこの限りではない。
燃えそうな物をふだんから床より高い位置に置く倉庫や収納庫は、平均の式によらなくてよいとしています。
ただし、そのとき代わりにどこで測るかは、どの本部の基準にも書かれていません。
鈴鹿市と埼玉県央広域は同じ文で、堺市は「倉庫、格納庫」と書いています。
大阪市と東大阪市は平均の式だけで、ただし書は見当たりません。
明日やることは、ラックの高さと物の置き方を書いた図面を用意して、管轄の消防本部に測り方を確かめることです。
| 平均の高さで選ぶ | 倉庫・収納庫のただし書 | 記号 | |
|---|---|---|---|
| 国の規則 | 定めなし | 定めなし | － |
| 四日市市 | あり（最高部＋最低部）÷２ | あり（倉庫、収納庫） | 下線なし（欄外にS57 消防予132） |
| 鈴鹿市 | あり（取付け面の平均の高さ） | あり（倉庫、収納庫） | 無印 |
| 埼玉県央広域 | あり（取付け面の平均の高さ） | あり（倉庫、収納庫） | 無印 |
| 大阪市 | あり（図は折板の山と谷） | なし | 無印 |
| 東大阪市 | あり（感知器の種類と感知面積の両方に使う） | なし | 無印 |
| 堺市 | あり（最高部＋最低部）÷２ | あり（倉庫、格納庫） | 無印 |
| 津市 | 光電式分離型の光軸の高さの項にだけ「天井の平均高」 | なし | 記号なし |
うちの倉庫は天井近くまでラックがあるので、例外に当たるかもしれません。
その場合は自分で決めず、ラックの図面を持って相談するのが確実です。
測り方が基準に書かれていないからです。
ルーフデッキの天井では感知器の下端をどこから測るのか
山と谷があるルーフデッキでは、その「取付け面」がどこかで迷います。
消防法施行規則 第23条第４項（抜粋）
三 差動式スポット型、定温式スポット型又は補償式スポット型その他の熱複合式スポット型の感知器は、次に定めるところによること。
イ 感知器の下端は、取付け面の下方〇・三メートル以内の位置に設けること。
（略）
七 煙感知器（光電式分離型感知器を除く。）は、次に定めるところによること。
ハ 感知器の下端は、取付け面の下方〇・六メートル以内の位置に設けること。
三 差動式スポット型、定温式スポット型又は補償式スポット型その他の熱複合式スポット型の感知器は、次に定めるところによること。
イ 感知器の下端は、取付け面の下方〇・三メートル以内の位置に設けること。
（略）
七 煙感知器（光電式分離型感知器を除く。）は、次に定めるところによること。
ハ 感知器の下端は、取付け面の下方〇・六メートル以内の位置に設けること。
四日市市消防同意事務審査基準 第10 自動火災報知設備 ２ 感知器（抜粋）

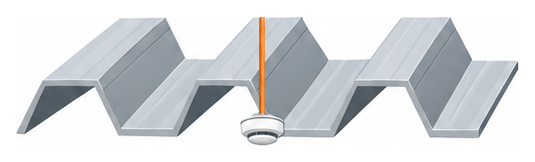

(10) 感知器の取付け面から下端までの距離は、天井面にルーフデッキ等を使用する場合、最頂部から感知器下端までとすること。
(10) 感知器の取付け面から下端までの距離は、天井面にルーフデッキ等を使用する場合、最頂部から感知器下端までとすること。
四日市市の(10)は、ルーフデッキの最頂部から感知器の下端までを距離とするとしています。
谷の部分や、デッキを支えるはりの下に感知器を付けても、測り始めは山の上端です。
熱感知器のスポット型なら0.3ｍ以内、煙感知器なら0.6ｍ以内に下端が収まっているかを、この距離で見ます。
鈴鹿市と埼玉県央広域は「頂部」、東大阪市と堺市は「最頂部」と、同じ趣旨を書いています。
明日やることは、デッキの山の高さと感知器の付け方を書いた詳細図を用意することです。
はりの下に付けると、山の上端からはかなり離れてしまいますね。
そこが落とし穴で、はりの高さぶんも距離に入ります。
付ける位置を図面で先に決めましょう。
ルーフデッキの下のはりはどこから深さを測るのか
ルーフデッキの下にはりがあるとき、その深さを測る位置を決めている本部があります。
消防法施行規則 第23条第４項第３号（抜粋）
ロ 感知器は、感知区域（それぞれ壁又は取付け面から〇・四メートル（差動式分布型感知器又は煙感知器を設ける場合にあつては〇・六メートル）以上突出したはり等によつて区画された部分をいう。以下同じ。）ごとに、（略）一個以上の個数を、火災を有効に感知するように設けること。
ロ 感知器は、感知区域（それぞれ壁又は取付け面から〇・四メートル（差動式分布型感知器又は煙感知器を設ける場合にあつては〇・六メートル）以上突出したはり等によつて区画された部分をいう。以下同じ。）ごとに、（略）一個以上の個数を、火災を有効に感知するように設けること。
堺市消防同意・消防用設備等審査基準 自動火災報知設備（抜粋）

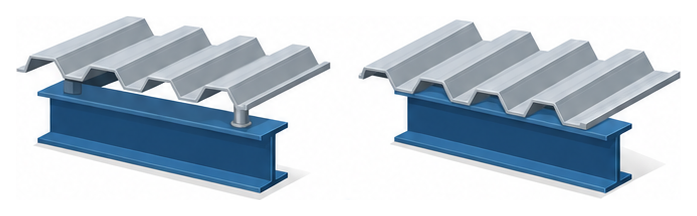

エ 天井面にルーフデッキ等を使用する場合、はり等の深さの算定は次によること。
（ア） ルーフデッキとはり等に間隔がある場合、はり等の深さ（ｈ）は、ルーフデッキの最低部からはり等の下端までとすること。
（イ） ルーフデッキとはり等に間隔がない場合、はり等の深さ（ｈ）は、ルーフデッキの最頂部からはり等の下端までとすること。
エ 天井面にルーフデッキ等を使用する場合、はり等の深さの算定は次によること。
（ア） ルーフデッキとはり等に間隔がある場合、はり等の深さ（ｈ）は、ルーフデッキの最低部からはり等の下端までとすること。
（イ） ルーフデッキとはり等に間隔がない場合、はり等の深さ（ｈ）は、ルーフデッキの最頂部からはり等の下端までとすること。
堺市と東大阪市は、デッキとはりの間にすき間があれば谷の下端から、すき間が無ければ山の上端から、はりの下端までを測るとしています。
すき間が無いと山の上端から測るぶん深さが大きくなり、0.4ｍ（煙感知器などは0.6ｍ）以上なら区域が分かれます。
津市は山の上端から測るとしたうえで、折板屋根で開放高さが160ｍｍ以上あれば熱や煙が流れるとみなし、感知区域を一つにできると書いています。
四日市市・鈴鹿市・埼玉県央広域・大阪市の自動火災報知設備の基準には、この測り方は見当たりませんでした。
明日やることは、デッキがはりに直接載っているか、すき間があるかを詳細図で確かめることです。
| 感知器の下端までの距離 | はりの深さの測り方 | |
|---|---|---|
| 国の規則 | 取付け面から（ルーフデッキの定めなし） | 壁又は取付け面から（ルーフデッキの定めなし） |
| 四日市市 | 最頂部から | 記載なし |
| 鈴鹿市 | 頂部から | 記載なし |
| 埼玉県央広域 | 頂部から | 記載なし |
| 東大阪市 | 最頂部から | すき間あり＝最低部から／すき間なし＝最頂部から |
| 堺市 | 最頂部から | すき間あり＝最低部から／すき間なし＝最頂部から |
| 津市 | 記載なし | 最頂部から（折板屋根で開放高さ160ｍｍ以上は感知区域を同一にできる） |
| 大阪市 | 記載なし | 記載なし |
つまり、デッキの載せ方で感知器の数が変わることがあるのですね。
そうです、区域が分かれれば区域ごとに感知器が要ります。
四日市市のように記載が無い市では所轄の消防署に確かめましょう。
天井の高さに合う感知器が現場の環境に合わないときはどうするのか
四日市市の(11)は、そのときの扱いをただし書で書いています。
四日市市消防同意事務審査基準 第10 自動火災報知設備 ２ 感知器（抜粋）
(7) 感知器の設置に係る選択基準については、「自動火災報知設備の感知器の設置に関する選択基準について」（平成３年12月６日付け消防予第240号。以下「240号通知」という。）によること。
(11) （略）ただし、省令第23条第４項第２号に規定する取付け面の高さに応じた感知器がないものにあっては、有効に火災を感知できる部分に限り政令第32条の規定を適用して、240号通知に定める感知器を設置することができるものであること。
(7) 感知器の設置に係る選択基準については、「自動火災報知設備の感知器の設置に関する選択基準について」（平成３年12月６日付け消防予第240号。以下「240号通知」という。）によること。
(11) （略）ただし、省令第23条第４項第２号に規定する取付け面の高さに応じた感知器がないものにあっては、有効に火災を感知できる部分に限り政令第32条の規定を適用して、240号通知に定める感知器を設置することができるものであること。
政令第32条は、消防長又は消防署長が建物の状況から判断して認めたときに、基準どおりでなくてよいとする特例です。

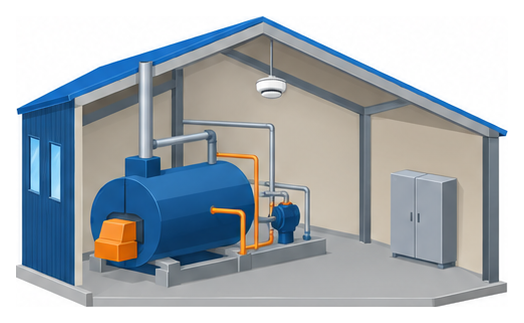

埼玉県央広域は例として、(12)項イの工場で天井の高さが10ｍのボイラー室を挙げ、著しく高温となる場所として定温式１種を付けられるとしています。
規則の表では８ｍ以上15ｍ未満に定温式は入っていないので、この特例を使う形になります。
鈴鹿市も同じ文で、堺市は「高さに応じた感知器が環境に適応しない場合」と書き、政令第32条又は市の条例第72条を使うとしています。
明日やることは、高温やほこりの多い高天井の部屋を一覧にして、事前に消防本部と協議することです。
| 高さに合う感知器が環境に合わないとき | 記号 | |
|---|---|---|
| 四日市市 | 有効に感知できる部分に限り政令第32条で240号通知の感知器を設置できる | 下線なし |
| 鈴鹿市 | 有効に感知できる部分に限り政令第32条で第10－１表・第10－２表の感知器を設置できる | 無印 |
| 埼玉県央広域 | 同上（例：高さ10ｍのボイラー室に定温式１種） | 無印 |
| 堺市 | 有効に感知できる部分に限り政令第32条又は条例第72条で第12－１表・第12－２表の感知器を設置できる | 無印 |
| 津市・大阪市・東大阪市 | 今回確かめた自動火災報知設備の基準には見当たらない | － |
特例なら、工事の前に話を通しておかないといけませんね。
はい、設置届の前に協議しておくと手戻りがありません。
部屋の用途と天井の高さをまとめて持って行きましょう。
よくある質問
Q四日市市で屋根が斜めの工場に感知器を付けるとき、軒の高さで種類を選んでよいですか？
A四日市市の基準では、取付け面の最高部と最低部の平均の高さで選びます。
Q倉庫のただし書に当たるとき、高さはどこで測ればよいですか？
A代わりの測り方は今回比べたどの基準にも書かれていないので、収納の高さを書いた図面で管轄の消防本部に確かめてください。
Q折板屋根の谷に感知器を付けたら、下端までの距離は谷から測りますか？
A四日市市・鈴鹿市・埼玉県央広域・東大阪市・堺市の基準では、ルーフデッキの最頂部から感知器の下端までを測ります。
Qこの比較は他の市でもそのまま使えますか？
A使えるとは限りません。測り方の書き足しは本部ごとに違うので、管轄の消防本部の基準で確かめてください。
まとめ
✔国の規則は取付け面の高さで感知器の種類を分けるが傾斜した天井の測り方は書いていない
✔四日市市は最高部と最低部を足して２で割った高さで感知器を選ぶ
✔高い位置に物を収納する倉庫や収納庫は四日市市・鈴鹿市・埼玉県央広域・堺市で例外になる
✔ルーフデッキの天井では感知器の下端までを山の上端から測る
✔はりの深さは堺市と東大阪市がすき間の有無で測り始めを分ける
✔津市は折板屋根の開放高さ160ｍｍ以上で感知区域を一つにできるとしている
✔断面図と詳細図で天井の高さとデッキの載せ方を確かめ建物のある市の基準で感知器を選ぶ
