四日市市で消防用水の吸管投入口と採水口は何個要るのか｜審査基準を鈴鹿市や大阪市など５本部と比較

大きな敷地の建物や高さ31メートルを超える大規模な建物には、消防用水の設置が求められることがあります。

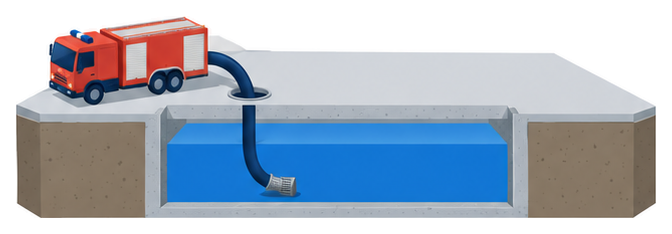

消防用水には、消防ポンプ自動車が吸管を入れる吸管投入口や、吸管をつなぐ採水口を設けます。
ところが政令は「適当の大きさの吸管投入孔」としか書いておらず、寸法や個数は各消防本部の基準に任されています。
この記事では四日市市消防本部の審査基準を入口に、鈴鹿市・津市・埼玉県央広域・大阪市・堺市の基準と並べて比べます。

四日市市で大きな倉庫を建てる計画があり、敷地に消防用水の水槽を作ります。
吸管投入口のふたは何個あればいいのでしょうか。

四日市市の基準では、所要水量が80立方メートル以上なら２個以上です。
大きさは一辺か直径0.6メートル以上と決めています。

採水口のほうも水量で数が変わるのですか。

採水口は水量に応じて１個から３個で、40立方メートルのときの数が市によって違います。
政令から順に見ていきましょう。

この記事の結論

消防法施行令第27条第３項は、地下の水槽の有効水量を地盤面から4.5メートル以内に限り、消防ポンプ自動車が２メートル以内に近づけることと適当の大きさの吸管投入孔を求めるだけで、寸法や個数は定めていません
四日市市は吸管投入口を一辺か直径0.6メートル以上とし、所要水量80立方メートル以上なら２個以上としています
四日市市は吸管投入口から５メートル以内に駐車場や駐輪場を設けないとし、鈴鹿市と堺市は消防車の寄りつき位置から３メートル以内に置くとしています
採水口は水量に応じて１個から３個ですが、40立方メートルのとき四日市市と大阪市は２個、鈴鹿市と埼玉県央広域は１個です
四日市市ではこれらの多くが下線つきの行政指導として書かれているので、設計の段階で管轄の消防本部と協議します

▼

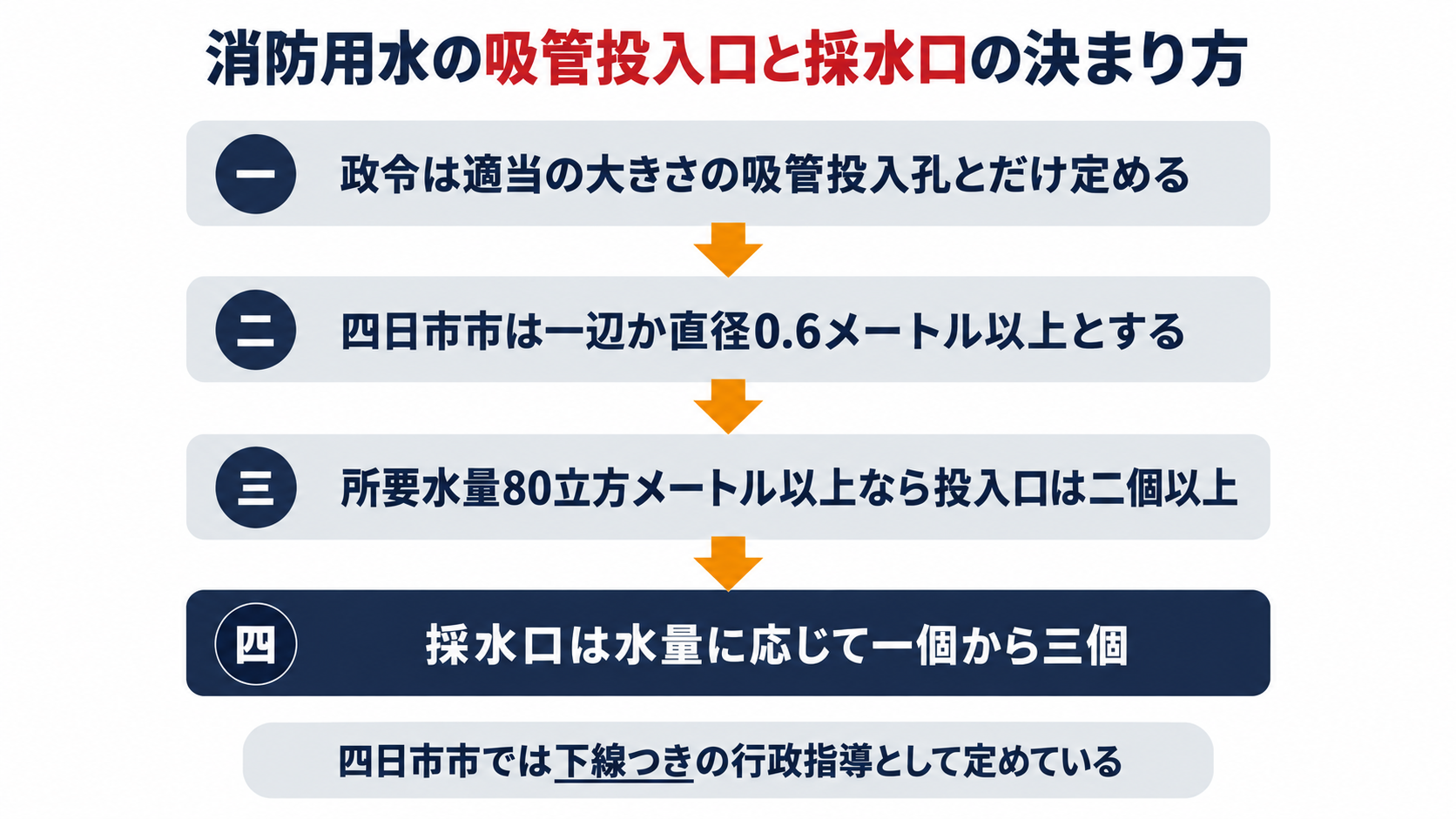

政令は適当の大きさの吸管投入孔とだけ定め、四日市市は一辺か直径0.6メートル以上・80立方メートル以上で２個以上・採水口は水量に応じて１個から３個とする決まり方を順に示した図解

消防用水の吸管投入口は国の基準でどこまで決まっているのか

消防用水の設置と維持の技術上の基準は、消防法施行令第27条第３項にまとめて書かれています。
吸管投入口に関わるのは、そのうち第１号・第３号・第４号・第５号です。

消防法施行令第二十七条第三項　前二項に規定するもののほか、消防用水の設置及び維持に関する技術上の基準は、次のとおりとする。
一　消防用水は、その有効水量（地盤面下に設けられている消防用水にあつては、その設けられている地盤面の高さから四・五メートル以内の部分の水量をいう。以下この条において同じ。）の合計が、（略）
（第二号略）
三　消防用水の吸管を投入する部分の水深は、当該消防用水について、所要水量のすべてを有効に吸い上げることができる深さであるものとすること。
四　消防用水は、消防ポンプ自動車が二メートル以内に接近することができるように設けること。
五　防火水槽には、適当の大きさの吸管投入孔を設けること。

政令が決めているのは深さと距離までです。
第１号は、地下の水槽で数えてよい水量を地盤面から4.5メートル以内の部分に限っています。
第４号は消防ポンプ自動車が２メートル以内に近づけること、第５号は吸管投入孔を設けることを求めていますが、その大きさは適当の大きさとしか書かれていません。
政令の「吸管投入孔」を四日市市の基準は「吸管投入口」と書いていますが、同じものを指しています。
寸法や個数を補っているのは各消防本部の審査基準で、つながりは次のとおりです。

施行令第27条第１項・第２項で、消防用水が要る建物が決まる
同条第３項第１号で、地下の水槽は地盤面から4.5メートル以内の水量だけを数える
同項第４号・第５号で、消防ポンプ自動車が２メートル以内に近づけることと吸管投入孔があることが求められる
吸管投入口の寸法と個数、採水口の数と高さ、4.5メートルより深い水を使う方法は各消防本部の審査基準が定めている

政令に寸法が書いていないなら、どんな穴にすればいいのか迷います。

寸法は管轄の消防本部の審査基準で決まります。
まず建てる場所の消防本部の基準を手に入れましょう。

四日市市では吸管投入口の大きさと数をどう決めているのか

四日市市消防本部の「四日市市消防同意事務審査基準」は、第17 消防用水の３構造等に吸管投入口の決まりを置いています。
大きさと数とふたの決まりが、ひとつながりで書かれています。

四日市市消防同意事務審査基準　第17 消防用水　３構造等（２）地盤面下4.5ｍ以内の部分に設ける消防用水
ア　消防用水に設ける吸管投入口は、その一辺が0.6ｍ以上又は直径0.6ｍ以上のものとし、所要水量が80㎥未満のものにあっては１個以上、80㎥以上のものにあっては２個以上設けること。

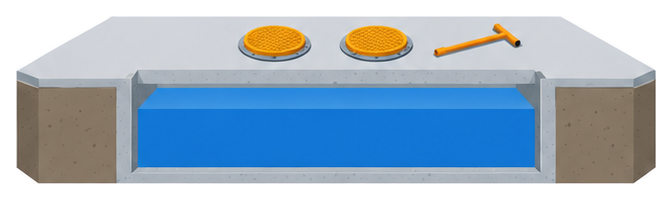

イ　吸管投入口には、次により鉄蓋等を取り付けること。
この場合、設置場所が車両の通行に供される場所にあっては、車両の通行に耐える強度のものとすること。
（ア）黄色塗装し、消防用水である旨を表示すること。
（イ）本市消防部隊が使用する消火栓の鍵を使用して容易に開放できること。

大きさと数は６本部ともほぼ同じ線です。
どの本部も吸管投入口を0.6メートル以上（直径60センチメートルの円が入る大きさ）とし、80立方メートルを境に２個以上を求めています。
大阪市だけは「60立方メートル以下１個以上・80立方メートル以上２個以上」という書き方で、１個の消防用水を40立方メートル以上とする独自の決まりも置いています。
違いが出るのはふたで、四日市市は本市消防部隊が使用する消火栓の鍵で開けられることまで求め、埼玉県央広域も消火栓の鍵で取り外せることとしています。
四日市市の凡例では下線の部分が市の行政指導で、この３（２）のアとイは全文に下線が引かれています。

消防本部	吸管投入口の大きさ	吸管投入口の数	凡例の記号
四日市市	一辺か直径0.6メートル以上	80立方メートル未満１個以上・80立方メートル以上２個以上	下線（行政指導）
鈴鹿市	直径0.6メートル以上、又は長辺・短辺とも0.6メートル以上	四日市市と同じ	大きさ・数は無印、ふたの黄色は▲（行政指導）
埼玉県央広域	原則として円型（▲）・0.6メートル以上	四日市市と同じ（▲）	ふたの黄色と消火栓の鍵も▲
津市	直径60センチメートルの円が内接する大きさ以上	80立方メートル以上は２カ所以上	凡例の記号なし
大阪市	直径60センチメートル以上の円が内接する大きさ	60立方メートル以下１個以上・80立方メートル以上２個以上	見出しに◆（行政指導）
堺市	原則として丸型・直径0.6メートル以上	四日市市と同じ	★（堺市消防局の指導）

ふたは黄色に塗って、消防の鍵で開くものを選ぶのですね。

はい、四日市市では消火栓の鍵で開くことが求められています。
製品を決める前に図面で消防本部に確かめましょう。

吸管投入口のまわりに駐車場を作ってもよいのか

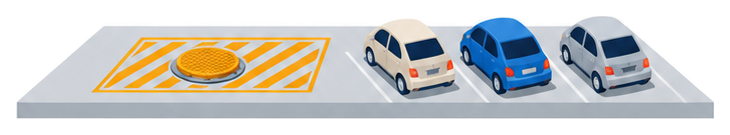

黄色い丸いふたのまわりを黄色の斜線で囲み離れた場所に車が並んで止まっているイラスト

吸管投入口の上やすぐ横に車が止まっていると、消防隊は吸管を入れられません。
四日市市は、吸管投入口のまわりに置いてはいけないものを決めています。

四日市市消防同意事務審査基準　第17 消防用水　３（２）
ウ　吸管投入口から５ｍ以内の部分には、駐車場、駐輪場その他消防隊が吸管の投入作業を行う際の障害物となる物件を設けないこと。ただし、設置位置の状況に応じて路面標識（黄線焼付塗装）を行うなど消火活動上支障がないと認める場合は、この限りでない。

５メートルの空きは市の指導で決まっています。
政令が求めるのは消防ポンプ自動車が２メートル以内に近づけることまでで、吸管投入口のまわりの空きは各本部の基準です。
鈴鹿市と埼玉県央広域も同じ５メートルを▲（行政指導）として置き、鈴鹿市は路面標示にゼブラ表示も挙げています。
鈴鹿市と堺市は、消防車の寄りつき位置から吸管投入口の中心まで３メートル以内とも書いています。
歩道などで２メートル以内に近づけないとき、鈴鹿市は吸管10メートルで吸い上げられる根拠資料を出せば政令第32条を適用して認め、大阪市は吸管の長さ８メートルを考慮して取水できるものを認めるとしています。

消防本部	吸管投入口のまわり	消防車との距離
四日市市	５メートル以内に駐車場・駐輪場などを設けない（路面標識などで支障がなければ例外）	この節に独自の記載なし
鈴鹿市	５メートル以内（▲）・路面標示は黄線焼付塗装又はゼブラ表示	寄りつき位置から３メートル以内（▲）、２メートルを超えるときは吸管10メートルで吸える根拠資料を出して政令第32条を適用
埼玉県央広域	５メートル以内（▲）	２メートルを超えるときは吸管10メートルで所要水量を吸い上げられれば可
津市	連結送水管があれば送水口付近に設ける	２メートル以内に近づける場所
大阪市	送水口や公設消火栓の位置を考えて配置（◆）	２メートル以内、吸管の長さ８メートルを考えて取水できれば例外
堺市	この節に記載なし	寄りつき位置から３メートル以内（★）

水槽の真上を来客用の駐車場にする案は見直したほうがよさそうです。

四日市市では黄線の路面標識で支障がないと認められる場合だけが例外です。
駐車場の配置図を消防本部に見せて相談しましょう。

採水口は水量に応じて何個設けるのか

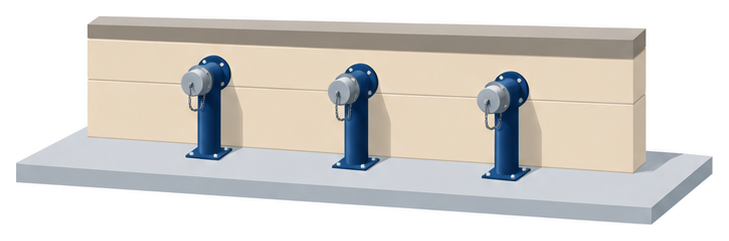

吸管投入口を設けない水槽では、水槽から配管を引いて地上に採水口を設けます。
四日市市は、採水口の金具と数と高さを次のように決めています。

四日市市消防同意事務審査基準　第17 消防用水　３（２）
エ　消防用水に設ける採水口は、「消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具の技術上の規格を定める省令」（平成25年総務省令第23号）に規定される呼称75のメネジに適合する単口とし、設置個数は下表によること。
カ　採水口は、地盤面からの高さが0.5ｍ以上１ｍ以下又は地盤面からの深さが0.3ｍ以内の位置に設けること。

消防本部	採水口の数	採水口の高さ	凡例の記号
四日市市	20立方メートル１個／40〜100立方メートル２個／120立方メートル以上３個	地盤面から0.5〜１メートル又は深さ0.3メートル以内	下線（行政指導）
鈴鹿市	40立方メートル以下１個／40立方メートルを超え120立方メートル未満２個／120立方メートル以上３個	0.5〜１メートル	数は▲
埼玉県央広域	鈴鹿市と同じ	0.5〜１メートル	数は▲
津市	有効水量40立方メートル以上は２口	0.5〜1.0メートル	凡例の記号なし
大阪市	20立方メートル１個以上／40〜100立方メートル２個以上／120立方メートル以上３個以上	0.5〜１メートル	見出しに◆
堺市	80立方メートル未満１個／80立方メートル以上は２個と３個の欄（境目は表に書かれていない）	0.5〜１メートル	★

差が出るのは40立方メートルちょうどのときです。
四日市市と大阪市は40立方メートルから２個ですが、鈴鹿市と埼玉県央広域は40立方メートル以下なら１個で、２個になるのは40立方メートルを超えてからです。
津市は40立方メートル以上で２口とし、３口目の決まりは置いていません。
堺市は80立方メートルを境にしていて、採水口を並べて２口以上設けるときは２台目以降の消防車が８メートル以内に近づけるようにすることも求めています。
高さはどの本部も地上0.5〜１メートルですが、四日市市だけは地盤面から0.3メートル以内の深さに設ける形も認めています。

40立方メートルの水槽なら、四日市市では採水口を２つ用意するのですね。

そのとおりで、同じ水槽でも鈴鹿市なら１個という読み方になります。
別の市の図面を使い回さないよう気をつけましょう。

地盤面下4.5メートルより深い水槽はどう扱うのか

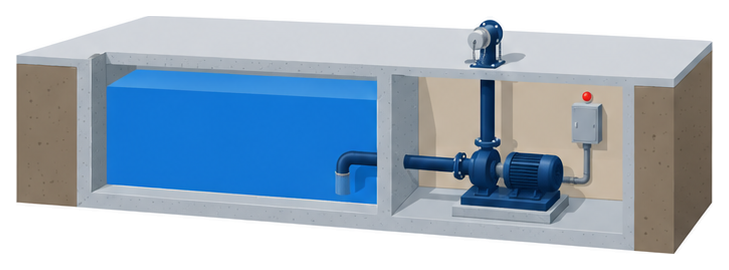

深い地下の水槽の横のポンプ室にポンプと赤いランプの付いた箱があり配管が地上の採水口へ立ち上がるイラスト

政令は、地下の水槽で数える水量を地盤面から4.5メートル以内の部分に限っています。
それより深い部分の水を使う方法を、四日市市は次のように決めています。

四日市市消防同意事務審査基準　第17 消防用水　３（３）地盤面下4.5ｍを超える部分に設ける消防用水
ア　消防用水の所要水量が地盤面下4.5ｍを超える部分にある場合は、前（２）（アからウを除く）によるほか、採水口及び非常電源を附置した加圧送水装置を設けること。
イ　加圧送水装置は、（略）次によること。
（イ）加圧送水装置の吐出量及び採水口の個数は、下表によること。
（ウ）加圧送水装置の全揚程は、（イ）に定める吐出量時において採水口までの落差及び配管摩擦損失水頭に15ｍを加えた数値以上とすること。

深い水は加圧送水装置で押し上げて使います。
四日市市は、採水口と非常電源付きの加圧送水装置を設け、吐出量を20立方メートルで毎分1,100リットル、40〜100立方メートルで2,200リットル、120立方メートル以上で3,300リットルとしています。
起動は採水口の直近か防災センター等からの遠隔起動とし、採水口の直近で遠隔起動ができないときは防災センター等との間に直通通話装置を設けます。
同じ仕組みを堺市は政令第32条を適用するものとして書き、埼玉県央広域は「政令第27条第３項第１号の規定にかかわらず」、大阪市は「4.5メートル以内の部分」の規定は適用しないと書いていて、根拠の書き方が本部ごとに違います。
地下深くに水槽を置く計画なら、ポンプ室と非常電源と起動装置の位置まで含めて早めに協議しておくと手戻りを防げます。

消防本部	4.5メートルより深い水の扱い	ポンプの吐出量
四日市市	採水口と非常電源付きの加圧送水装置を設ける	毎分1,100／2,200／3,300リットル（20／40〜100／120立方メートル以上）
埼玉県央広域	ポンプと採水口を設ければ政令第27条第３項第１号にかかわらず消防用水にできる	毎分1,100／2,200／3,300リットル（40以下／40超120未満／120立方メートル以上）
大阪市	加圧送水装置を設けるものは「4.5メートル以内の部分」の規定を適用しない（◆）	四日市市と同じ水量の区分、採水口で0.1メガパスカル以上
堺市	政令第32条を適用して消防用水にできる（★）	毎分1,100リットル（80立方メートル未満）、80立方メートル以上は2,200と3,300リットルの欄
津市	水源の落差や配管の長さで吸えないものは専用の加圧送水装置を設ける	毎分2,000リットル、採水用の金具で0.25メガパスカル以上
鈴鹿市	消防用水の基準に4.5メートルを超える部分の項目なし

地下深くの水槽を消防用水に使うと、ポンプ設備まで要るのですね。

4.5メートルより深い部分は加圧送水装置が前提になります。
設備設計の初めの段階で消防本部と協議しましょう。

よくある質問

Q消防用水の吸管投入口は、全国一律で0.6メートル以上と決まっていますか？

A政令は「適当の大きさの吸管投入孔」とだけ定めています。0.6メートル以上という寸法は、四日市市・鈴鹿市・埼玉県央広域・堺市などの審査基準が定めているものです。

Q吸管投入口のすぐ近くを駐車場にしてもよいですか？

A四日市市・鈴鹿市・埼玉県央広域は、吸管投入口から５メートル以内に駐車場や駐輪場を設けないとしています。路面標示などで消火活動に支障がないと認められる場合は例外になります。

Q歩道があって消防車が２メートル以内に近づけないときはどうなりますか？

A鈴鹿市と埼玉県央広域は吸管の長さ10メートルで所要水量のすべてを吸い上げられること、大阪市は吸管の長さ８メートルを考慮して取水できることを条件に、２メートルを超える位置を認めています。鈴鹿市はこれを政令第32条の適用としています。

Q行田市・羽生市・東大阪市の基準は分かりますか？

A行田市と羽生市は消防用設備等の審査基準を公開しておらず、東大阪市は今回確かめた公開資料に消防用水の基準が見当たりませんでした。管轄の消防本部に直接確認してください。

まとめ

✔施行令第27条第３項は、地下の水槽の有効水量を地盤面から4.5メートル以内に限り、吸管投入孔の大きさは「適当の大きさ」としか定めていません

✔四日市市は吸管投入口を一辺か直径0.6メートル以上、80立方メートル以上なら２個以上としています

✔ふたは黄色に塗り、四日市市では本市消防部隊の消火栓の鍵で開けられるものにします

✔四日市市・鈴鹿市・埼玉県央広域は、吸管投入口から５メートル以内に駐車場や駐輪場を設けないとしています

✔採水口は40立方メートルのとき、四日市市と大阪市は２個、鈴鹿市と埼玉県央広域は１個です

✔4.5メートルより深い水は加圧送水装置で使い、その根拠の書き方は本部ごとに違います

✔四日市市ではこれらの多くが下線つきの行政指導なので、設計の早い段階で管轄の消防本部と協議します

参考・出典

消防法施行令第27条・第32条
四日市市消防本部「四日市市消防同意事務審査基準」第17 消防用水２・３（２）（３）　四日市市消防本部「審査基準・告示・ガイドライン」のページ
鈴鹿市消防本部「鈴鹿市消防用設備等に関する審査基準」第４章第17 消防用水３⑵・４⑵　鈴鹿市「消防用設備等に関する審査基準」のページ
埼玉県央広域消防本部「埼玉県央広域消防本部消防用設備等に関する審査基準」第４章第17 消防用水３⑵・４⑵・５　埼玉県央広域消防本部「消防用設備等に関する審査基準」のページ
津市消防本部「津市予防事務審査検査基準」５－18 消防用水１〜３　津市消防本部「予防関係審査基準」のページ
大阪市消防局「消防用設備等の設置に係る運用基準」第４章消防用水第２・第３　https://www.city.osaka.lg.jp/shobo/page/0000350878.html
堺市消防局「堺市消防同意・消防用設備等審査基準」第19 消防用水 Ⅱ 細目１〜３　https://www.city.sakai.lg.jp/kurashi/bosai/shobo/shokai/reiki/kijyun/index.html

※本記事は各消防本部が公開している審査基準・運用基準と法令に基づく一般的な解説です。運用基準・条例は改正されることがあるため、最新の内容は管轄の消防署・消防本部で確認してください。行田市・羽生市は審査基準を公開していないため比較に含めていません。凡例の記号（下線・▲・◆・★）の意味は各本部の凡例に従っており、同じ記号でも本部によって意味が異なります。
