呼水槽の有効水量はなぜ100リットルと50リットルに分かれるのか｜材質・配管口径・減水警報の基準も解説

屋内消火栓設備やスプリンクラー設備のポンプ方式の加圧送水装置には、呼水装置という一式の付属装置が組み込まれています。
水源の水位がポンプより低い位置にある建物では、ポンプを起動する前に配管を満たしておく必要があるからです。
呼水槽の有効水量や配管の口径には、実は告示で細かい数値まで定められています。

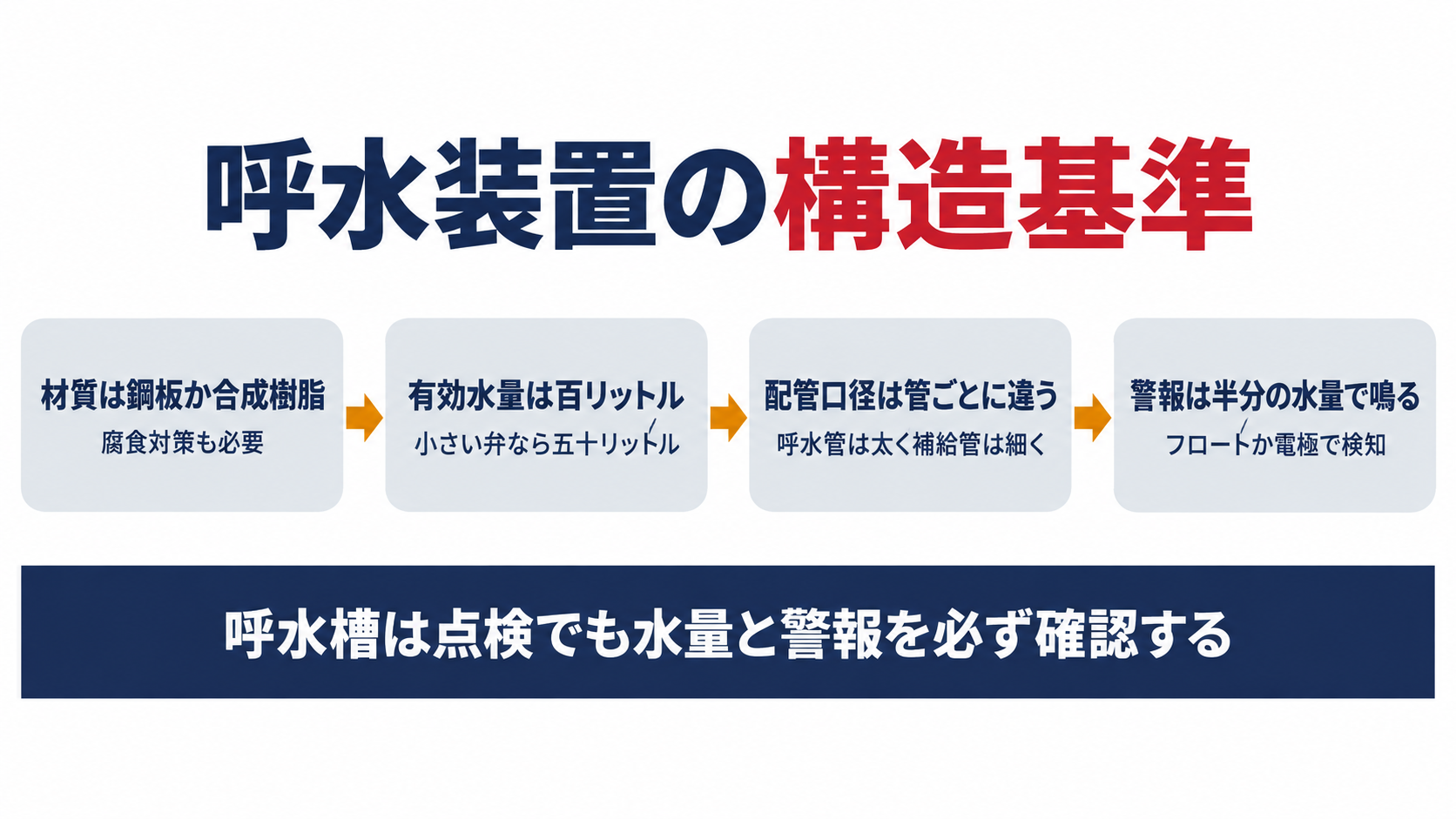

本記事では呼水装置の構造基準を、根拠となる告示から順に解説します。

▼

なぜ呼水槽をはじめとする一式の装置が要るのか

屋内消火栓設備やスプリンクラー設備でポンプ方式の加圧送水装置を選ぶと、必ず付属してくる装置があります。
水源の水位がポンプより低い位置にある場合に、送水前の準備を担う装置です。 呼水装置は６つの機器がひとまとまりで構成されています。
そもそも呼水装置は、水源の水位がポンプより低い位置にある場合に、ポンプ及び配管に充水を行う装置と告示上定義されています。
呼水槽本体だけでなく、溢水用排水管・排水管・呼水管・減水警報装置の発信部・自動給水装置まで含めて一式の付属装置として扱われます。
つまり呼水槽は単独の水槽ではなく、充水から警報、自動補給までを担う仕組みの一部だということです。

呼水槽の材質はどこまで自由に選べるのか

呼水槽そのものの材質にも、実は告示で条件が定められています。
腐食への配慮まで含めて確認しておきたいところです。 材質は鋼板か合成樹脂、またはこれと同等以上のものに限られます。
告示は呼水槽の材質を、鋼板、合成樹脂又はこれらと同等以上の強度・耐食性・耐熱性を持つものと定めています。
腐食するおそれがある部分については、有効な防食処理を施すことも同時に求められます。
つまり材質そのものの選定と、腐食対策という２つの条件を同時に満たす必要があるということです。

有効水量はなぜ100リットルと50リットルの２段階になっているのか

呼水槽の大きさは、どの建物でも同じというわけではありません。

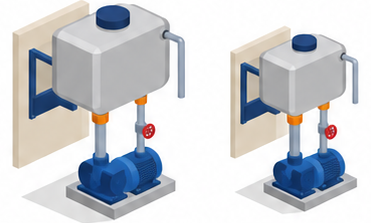

実は接続するフート弁の太さによって、必要な水量が変わります。 有効水量は原則100リットル以上、条件を満たせば50リットル以上でも足ります。
呼水槽の有効水量は、原則として100リットル以上とすることが求められています。
ただし吸水管の先端に取り付けるフート弁の呼び径が150以下という小口径の場合に限り、50リットル以上まで減らすことが認められます。
つまり呼水槽の大きさは一律ではなく、接続されるフート弁の太さとあわせて判断される基準だということです。

配管の口径はなぜ管ごとに太さが違うのか

呼水装置には３本の配管が関わりますが、太さはそれぞれ違います。
役割の違いが、そのまま口径の違いにつながっています。 配管口径は補給水管・溢水用排水管・呼水管の順で太さが決められています。
補給水管の口径は呼び15以上と最も細く、少量の給水を補うための配管であることがうかがえます。
溢水用排水管は呼び50以上、呼水管は呼び40以上と、あふれた水や充水そのものを流す配管ほど太くなっています。
つまり口径の違いは、それぞれの配管が担う水量の大きさをそのまま反映した基準だということです。

減水警報と自動給水はどう連携しているのか

呼水槽の水が減ってしまったら、それに気づく仕組みと自動で補う仕組みの両方が必要です。
告示はこの２つをどちらも定めています。 警報は水量が半分になる前に鳴り、給水は自動で行われます。

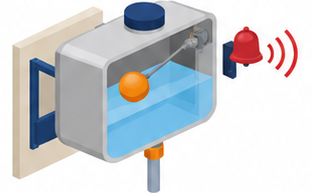

減水警報装置の発信部はフロートスイッチ又は電極とされ、貯水量が有効水量の２分の１となる前に音響で警報を発することが求められています。
一方で呼水槽が減水した場合には、水道や高架水槽等からボールタップ等を使って自動的に水を補給する装置も備えなければなりません。
つまり呼水槽は、水位が半分を割る前に人へ知らせつつ、補給そのものは自動で行う二段構えの仕組みだということです。
